کالبدشکافی و بررسی قطعات نکسوس ۵

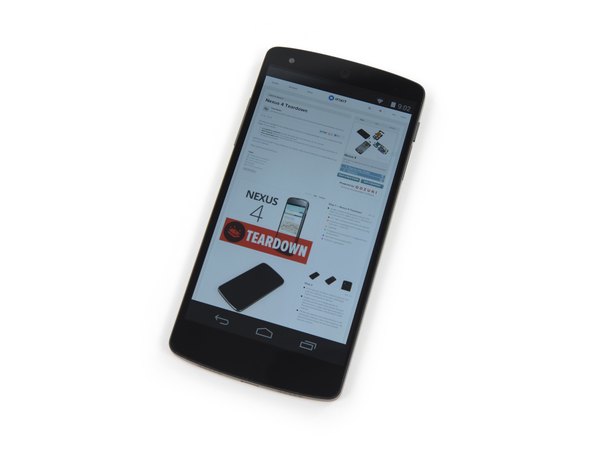

نکسوس 5 اولین گوشی بود که با اندروید کیت‌کت به بازار اومد. بیاید اول نگاهی به مشخصات اصلی این دستگاه بندازیم:

← صفحه‌نمایش 4.95 اینچی Full HD با رزولوشن 1920x1080 و تراکم پیکسلی 445ppi

← پردازنده چهار هسته‌ای 2.26 گیگاهرتزی Snapdragon 800 همراه با پردازنده گرافیکی Adreno 330

← 2 گیگابایت حافظه رم

← دوربین اصلی 8 مگاپیکسلی با لرزشگیر اپتیکال تصویر (OIS) و دوربین سلفی 1.3 مگاپیکسلی

پشتیبانی از شبکه‌های 4G/LTE، وای‌فای دو بانده، قطعه NFC، بلوتوث 4.0 و قابلیت جذاب شارژ بی‌سیم.

← حافظه داخلی 16 یا 32 گیگابایتی

سیستم‌عامل پیش‌فرض اندروید 4.4 (کیت‌کت).

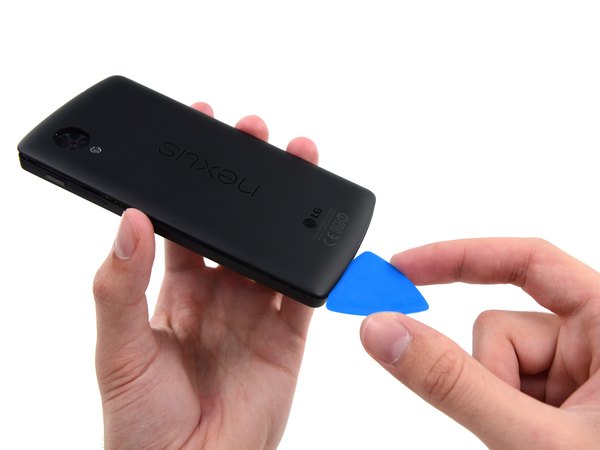

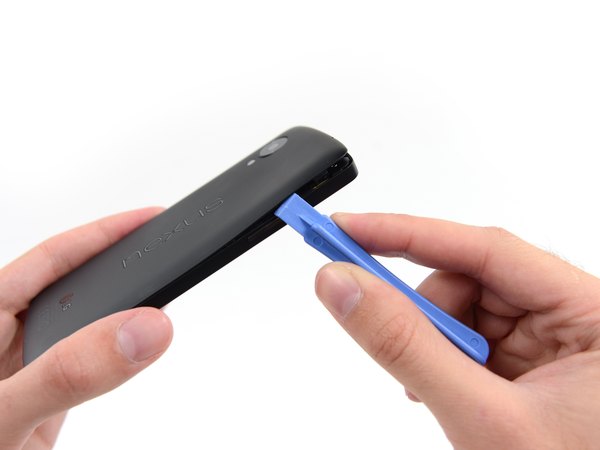

خبر خوب برای شروع تعمیر اینه که قاب پشتی نکسوس 5 با خارهای پلاستیکی به بدنه متصل شده و خبری از چسب‌های عجیب‌وغریب دور تا دورش نیست. البته این خارها حسابی سفت و محکم هستن، ولی قطعا دردسرشون خیلی کمتر از پنل‌هاییه که با چسب سفت شدن. برای باز کردنش، کافیه از یه ابزار بازکننده پلاستیکی استفاده کنی و با اهرم کردن لبه‌ها، خارها رو دونه‌دونه آزاد کنی.

انگار زود خوشحال شدیم! پایین قاب پشتی یه مقدار چسب استفاده شده که نمی‌ذاره قاب راحت جدا بشه.

برخوردن به چسب تو گوشی‌هایی که ظاهرشون نشون نمیده چسبی باشن، همیشه ضدحاله.

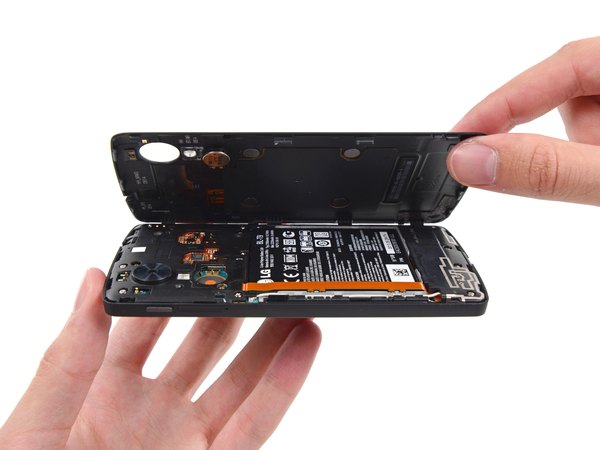

اما خوشبختانه این چسب اسفنجی دوطرفه خیلی قوی نیست و با چند بار کشیدن یه پیک پلاستیکی زیرش، راحت باز میشه. ما تو دستگاه‌های دیگه چسب‌های خیلی وحشتناک‌تری دیده بودیم. وقتی این چسب آزاد شد، قاب پشتی کامل جدا میشه و می‌تونیم اولین نگاه رو به قطعات داخلی این دستگاه جذاب بندازیم.

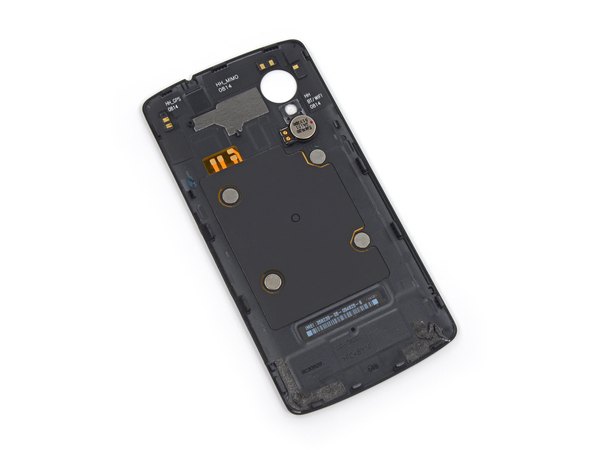

قبل از اینکه بریم سراغ باز کردن قطعات روی برد، بیا یه بررسی روی خود قاب پشتی داشته باشیم. روی این قاب، آنتن‌های وای‌فای، MIMO و GPS خیلی منظم لیبل خوردن و جایگاهشون کاملا مشخصه. این راهنمایی‌ها همیشه کار تعمیرکار رو راحت‌تر می‌کنه. کانکتورهای فنری مربوط به NFC و شارژ بی‌سیم لیبل خاصی ندارن، اما حضورشون اینجا کاملا به چشم میاد.

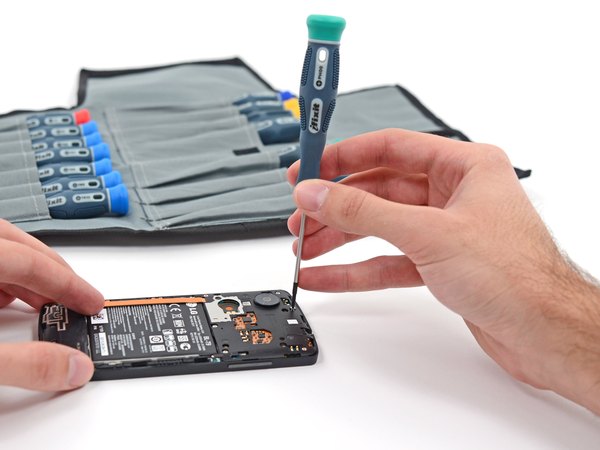

موتور ویبره هم با یه مقدار کمی چسب سر جاش محکم شده. این یعنی اگه گوشیت به مشکل ویبره خورد، تعویضش خیلی ساده و بی‌دردسره. برای رسیدن به قطعات مرکزی گوشی، باید یه تعداد پیچ رو باز کنیم. تعداد پیچ‌ها مهم نیست، فقط کافیه یه ست پیچ‌گوشتی دقیق داشته باشی تا همه‌شون رو بی‌دردسر باز کنی.

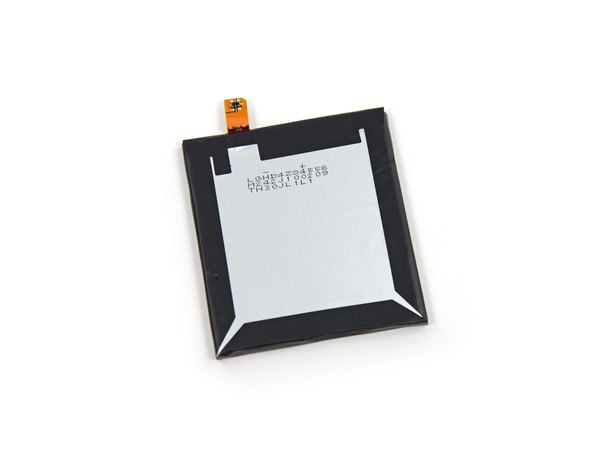

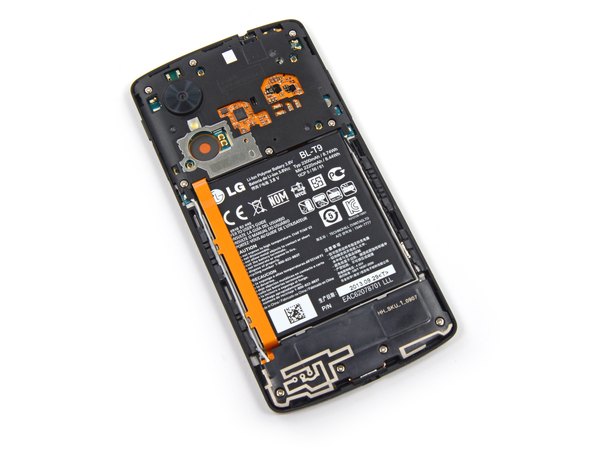

طراحی گوگل تو بخش چسب باتری واقعا عالیه؛ مقدار چسب دقیقا به اندازه‌ایه که باتری رو محکم سر جاش نگه‌داره، اما وقتی بخوای درش بیاری، بدون نیاز به زور زدن یا خم شدن باتری خیلی راحت جدا میشه.

بقیه شرکت‌ها هم باید این سبک طراحی رو یاد بگیرن و از چسب‌های خیلی سفت که درآوردن باتری رو به یه کابوس تبدیل می‌کنه، استفاده نکنن.

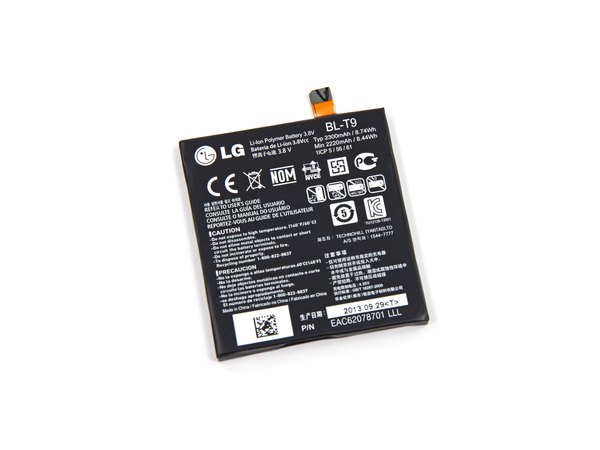

باتری 3.8 ولتی این گوشی ساخت ال‌جی هست و ظرفیتش 2300 میلی‌آمپر ساعته که نسبت به نسل قبلی خودش یه پیشرفت جزئی داشته. به گفته گوگل، این باتری می‌تونه تا 17 ساعت مکالمه مداوم، 300 ساعت حالت آماده‌به‌کار (استندبای) یا 7 ساعت وب‌گردی روی شبکه LTE رو برات فراهم کنه.

← آیکون‌های هشدار روی باتری بهمون گوشزد می‌کنن که باید با دقت باهاش رفتار کنی و از سوراخ کردنش یا ضربه زدن بهش خودداری کنی.

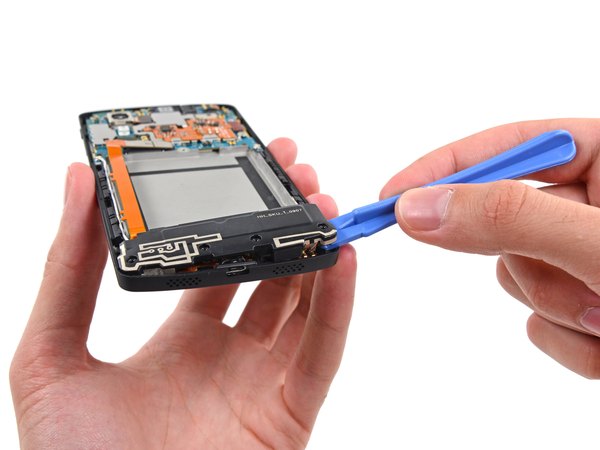

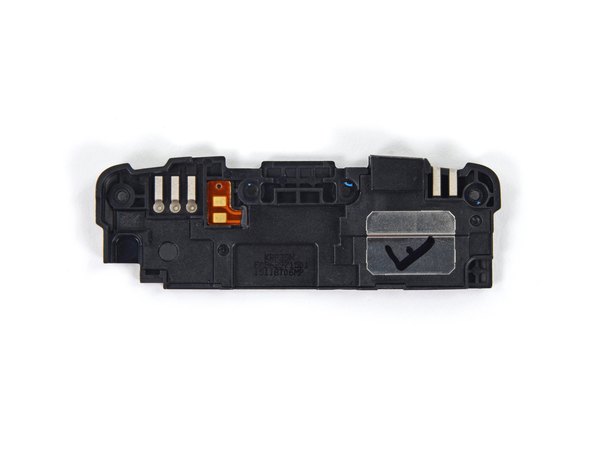

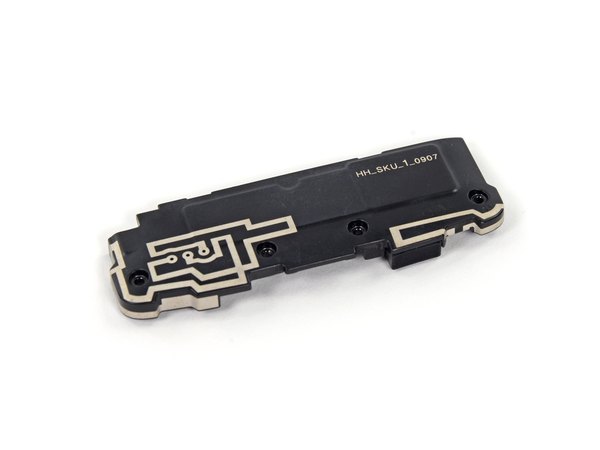

حالا بریم سراغ باز کردن قسمت پایینی گوشی. ماژول اسپیکر خیلی راحت بیرون میاد؛ این قطعه فقط با چند تا پیچ محکم شده و هیچ کابل فلتی بهش متصل نیست. با وجود اینکه پایین گوشی دو تا شبکه خروجی صدا (گریل) می‌بینی، ولی این گوشی از یه اسپیکر تکی (مونو) استفاده می‌کنه.

شاید بپرسی پس شبکه دوم به چه دردی می‌خوره؟ اون بخش مخصوص میکروفون اصلیه که در ادامه بهش می‌رسیم.

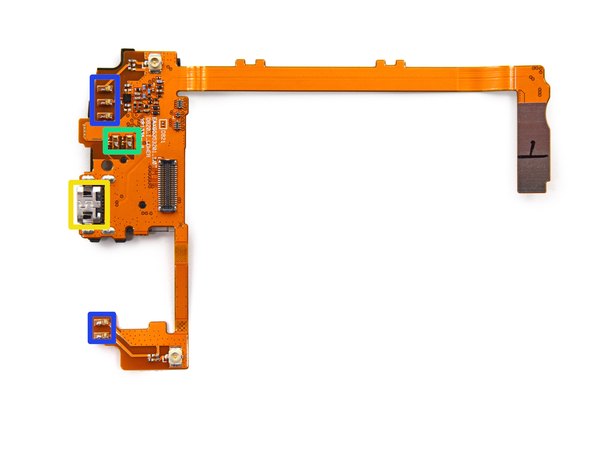

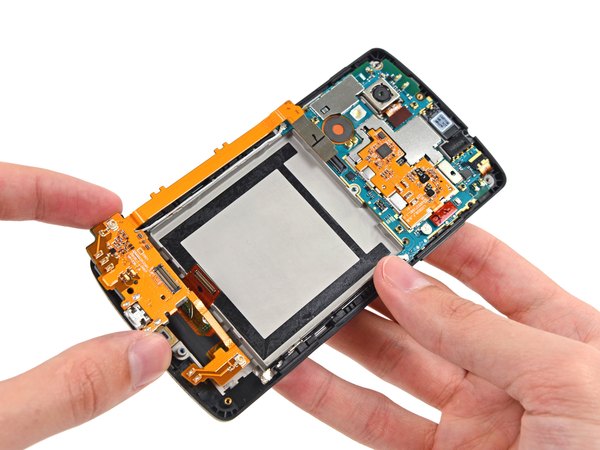

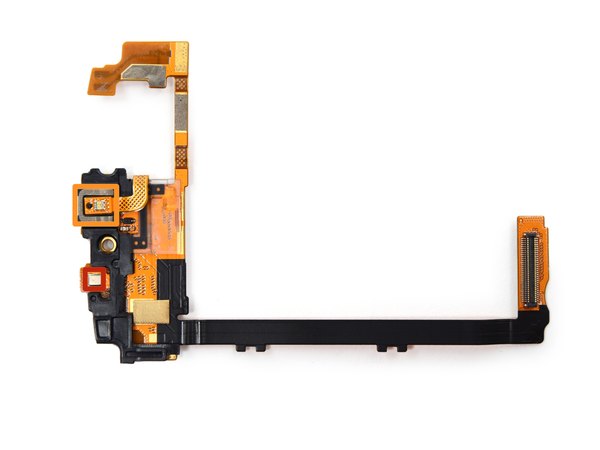

برد پایینی (ساب‌برد) رو که آزاد کنی، می‌بینی قطعات خیلی مهمی روی این برد کوچیک سوار شدن:

← میکروفون اصلی مکالمه

← ال‌ای‌دی نشانگر RGB

← پورت شارژ Micro-USB

← کانکتورهای فنری مربوط به اسپیکر

کانکتورهای فنری اتصال آنتن

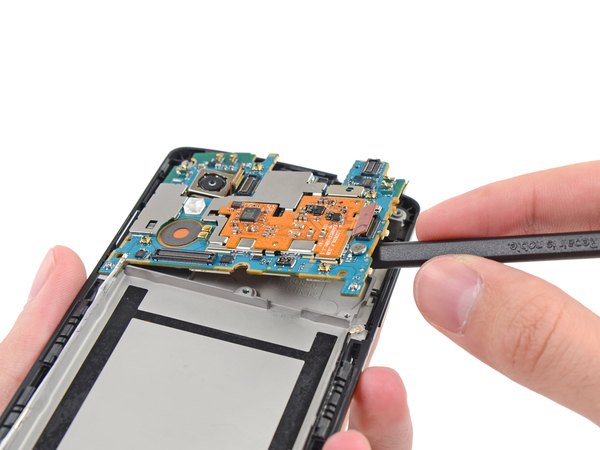

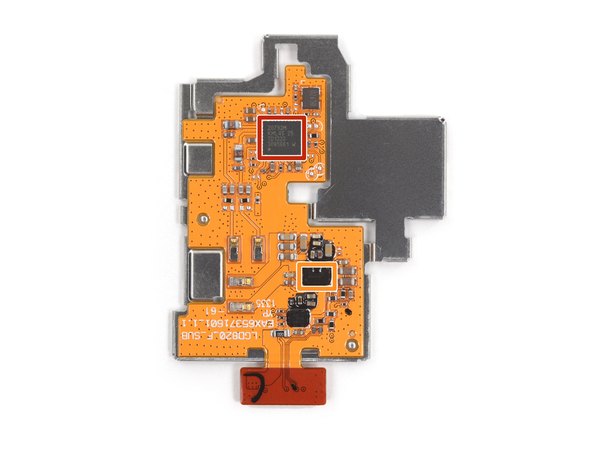

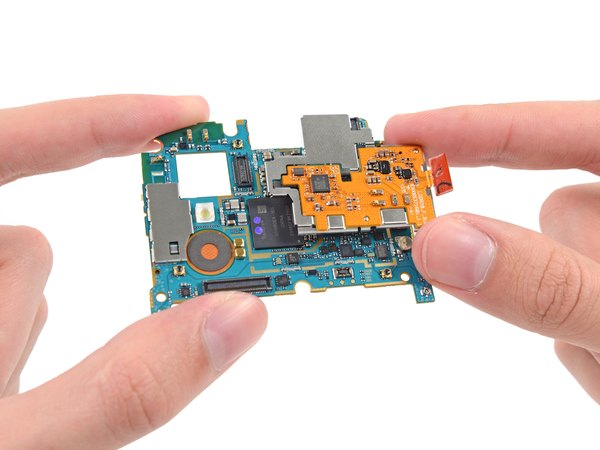

با استفاده از اسپاجر پلاستیکی، درآوردن مادربرد هم خیلی راحت و بی‌دردسر انجام میشه. اول باید برد مربوط به کنترل شارژ بی‌سیم و NFC رو جدا کنیم. ال‌جی این برد کوچیک رو روی یه شیلد محافظ الکترومغناطیسی (EMI) ساخته که دقیقا روی مادربرد چفت میشه.

طراحی و شکل این برد در نوع خودش جالب و متفاوته.

فناوری NFC همون تکنولوژی کلیدی هست که سرویس‌هایی مثل Google Wallet رو فعال می‌کنه و یکی از محبوب‌ترین ویژگی‌های سری نکسوسه.

← روی این قسمت می‌تونی کنترلر NFC از برند Broadcom رو ببینی.

← گیرنده شارژ بی‌سیم مدل Qi 1.1 ساخت Texas Instruments هم روی همین برد تعبیه شده.

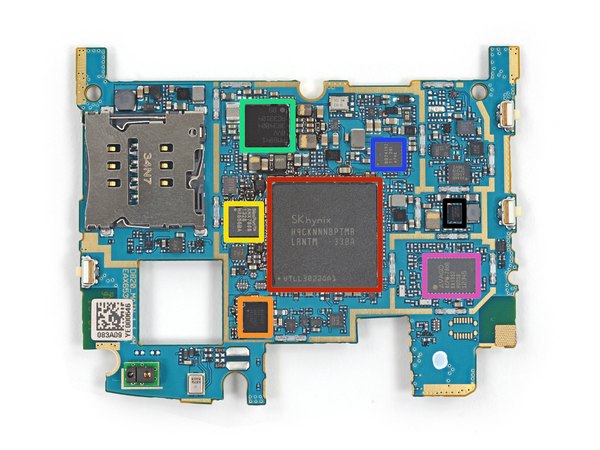

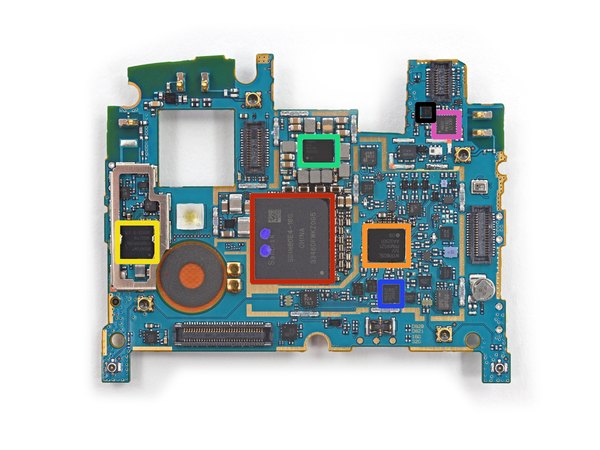

روی مادربرد پر از تراشه‌های قدرتمنده! بیا با دقت این آیسی‌ها رو بررسی کنیم:

← حافظه فلش NAND با ظرفیت 16 گیگابایت مدل Sandisk SDIN8DE4

← تراشه فرستنده و گیرنده شبکه‌های موبایل (LTE/HSPA+/CDMA2 کیلواهم/EDGE) و GPS ساخت شرکت Qualcomm

← آیسی مدیریت انرژی (PMIC) کوالکام

← تراشه ترکیبی وای‌فای 5G ساخت Broadcom که آمپلی‌فایرهای داخلی هم داره

آیسی Avago RFI335

← سنسور شش‌محوره InvenSense که شامل ژیروسکوپ و شتاب‌سنج میشه

قطب‌نمای الکترونیکی سه‌محوره ساخت Asahi Kasei

← تراشه رم 2 گیگابایتی LPDDR3-1600 ساخت شرکت SK Hynix

← پردازنده پرقدرت چهار هسته‌ای Snapdragon 800 با فرکانس 2.26 گیگاهرتز دقیقا زیر همین تراشه رم قرار گرفته.

← کدک صوتی ساخت Qualcomm

← تراشه فرستنده Analogix SlimPort

← آیسی مدیریت شارژ و توان دستگاه مدل Qualcomm PM8941

کنترلر شارژر USB با توان 4.5 A ساخت Texas Instruments

← آمپلی‌فایر قدرت RF چندبانده مدل Avago ACPM-7600

آیسی Envelope Tracking کوالکام

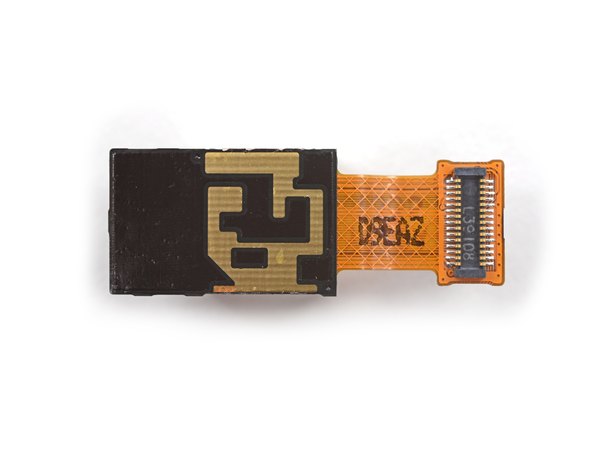

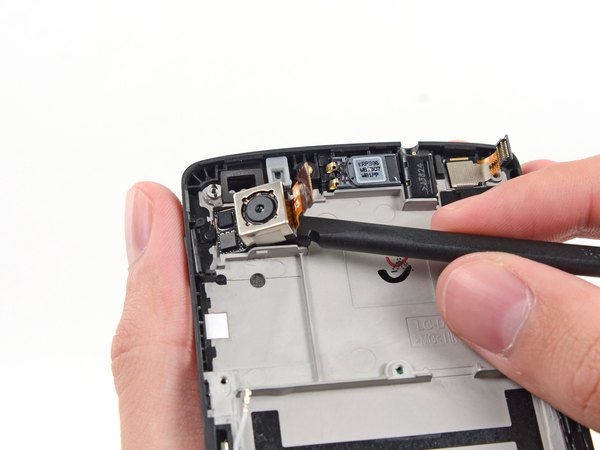

حالا نوبت بیرون آوردن دوربین اصلی 8 مگاپیکسلی گوشیه.

گوگل بابت کیفیت پایین دوربین تو نسل‌های قبلی انتقاداتی شنیده بود؛ اما تو نکسوس 5 با اضافه کردن لرزشگیر اپتیکال (OIS) کیفیت عکاسی رو حسابی بالا برد.

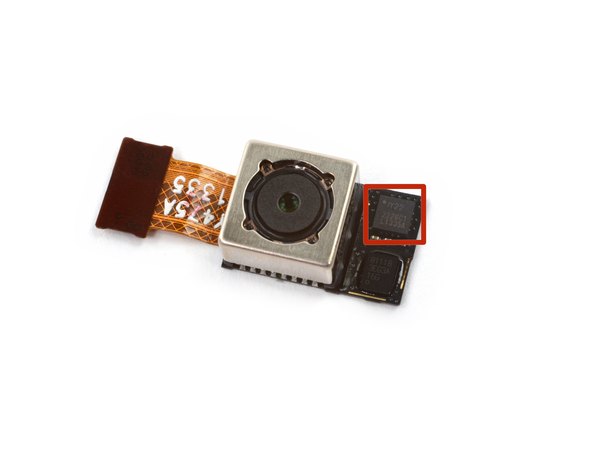

← جالبه بدونی سیستم لرزشگیر این دوربین با استفاده از ژیروسکوپ دومحوره InvenSense کنترل میشه.

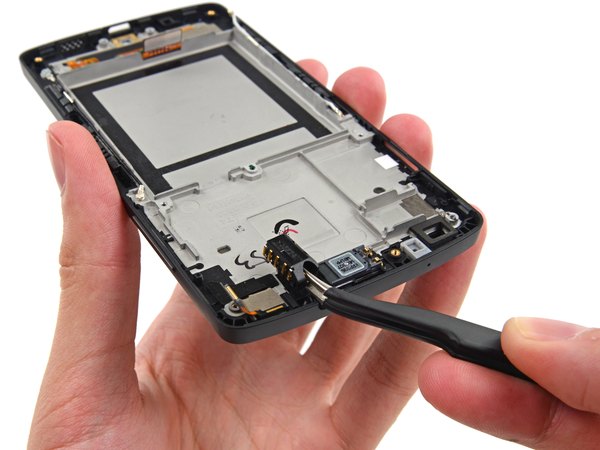

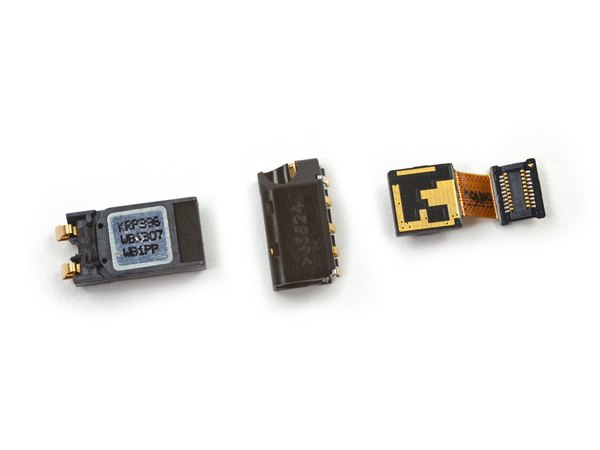

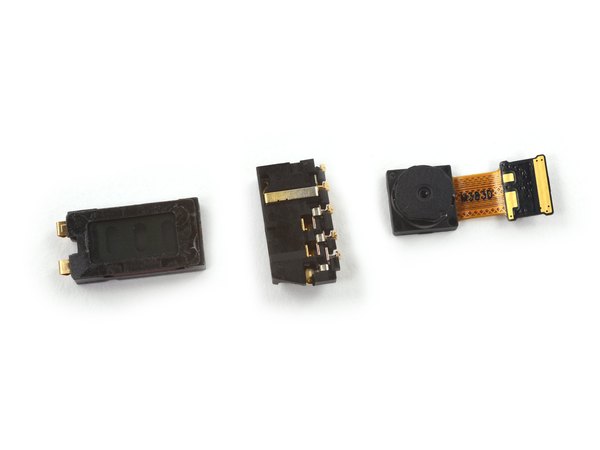

تو این مرحله می‌رسیم به آخرین قطعات کوچیک اما مهم دستگاه: اسپیکر مکالمه، جک هدفون، و دوربین سلفی 1.3 مگاپیکسلی. طراحی ماژولار این قطعات عالیه. با کمترین میزان چسب سر جاشون قرار گرفتن و موقع تعمیر، خیلی راحت و بدون دردسر می‌تونی تعویضشون کنی.

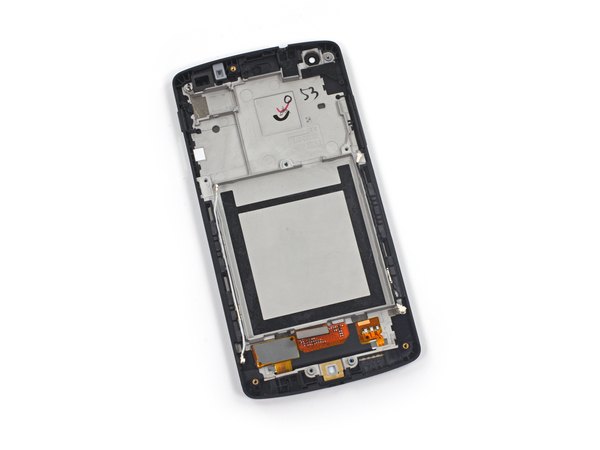

اما متأسفانه وقتی به پنل جلویی می‌رسیم، اوضاع عوض میشه؛ شیشه، تاچ و ال‌سی‌دی کاملا به هم چسبیدن و یکپارچه شدن. ما قبلا این سبک طراحی رو تو نکسوس 4 دیده بودیم و امیدوار بودیم ال‌جی و گوگل این بار از فریم‌های یکپارچه دوری کنن.

در این حالت، فریم جلویی، ال‌سی‌دی و شیشه با هم ادغام شدن؛ یعنی اگه شیشه بشکنه، مجبوری کل این مجموعه رو کامل با هم عوض کنی.

این سبک طراحی یعنی هزینه‌های تعمیر صفحه‌نمایش خیلی بالاتر میره و کار تعمیرکار هم سخت‌تر میشه.

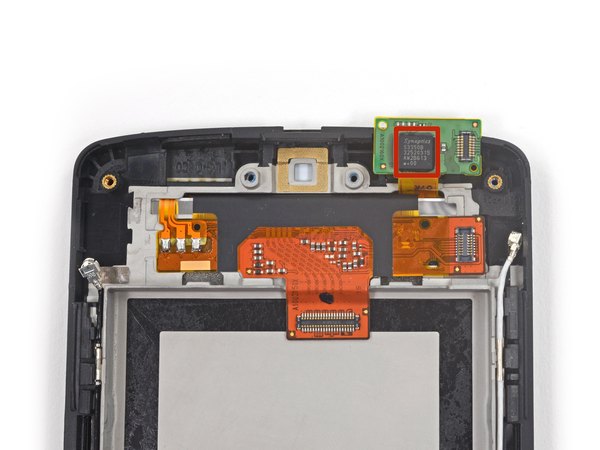

← درست پایین صفحه‌نمایش، یه آیسی مدل Synaptics S3350B قرار داره که وظیفه کنترل تاچ دستگاه رو بر عهده داره.

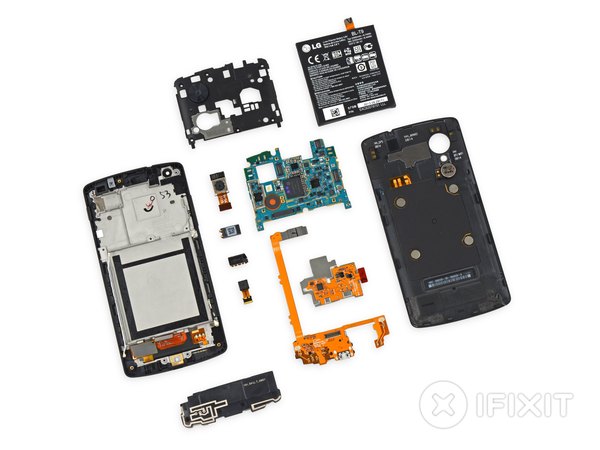

کالبدشکافی به پایان رسید؛ نمره تعمیرپذیری نکسوس 5 میشه 8 از 10 (10 به معنی راحت‌ترین حالت تعمیر).

← طراحی ماژولار باعث شده قطعاتی که استهلاک بالایی دارن (مثل جک هدفون و اسپیکرها) خیلی راحت و مستقل تعویض بشن.

← استفاده از چسب ملایم برای باتری، درآوردن و تعویض اون رو کاملا ایمن و بدون دردسر کرده.

← پیچ‌های استاندارد و یک‌دست (10 تا پیچ چهارسو #00 مشابه) باز و بسته کردن گوشی رو خیلی راحت کرده.

← قاب پشتی با خارهای پلاستیکی محکم شده. باز کردنش شاید یه کم قلق داشته باشه، ولی در کل بهتر از چسبه.

← اما نقطه ضعف اصلی، یکپارچه بودن شیشه و ال‌سی‌دی با فریم نمایشگره. این یعنی تعمیر صفحه‌نمایش شکسته هم گرونه و هم سخت.
