تعویض برد شارژ سامسونگ گلکسی A5 2016

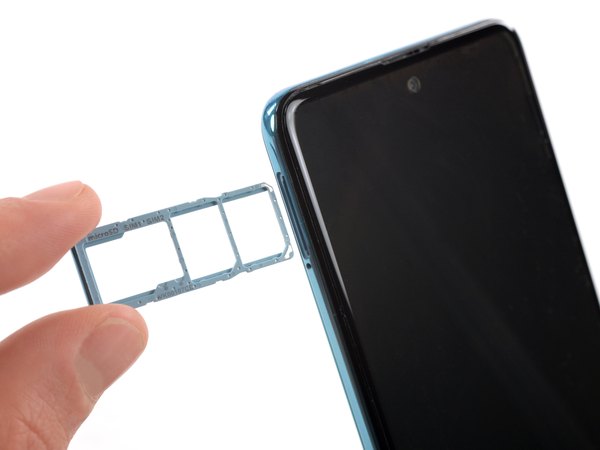

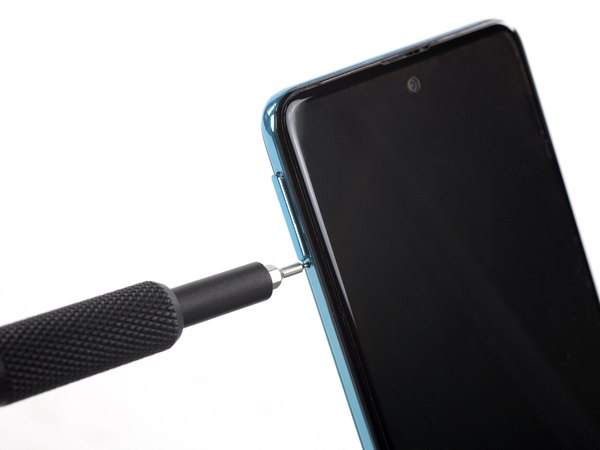

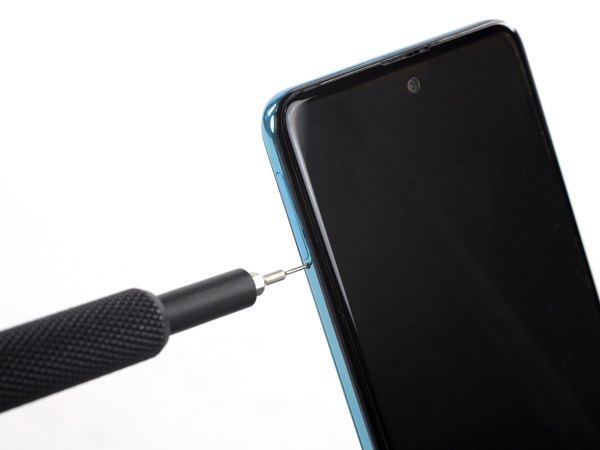

سوزن مخصوص سیم‌کارت یا یه گیره کاغذ صاف‌شده رو تو سوراخ خشاب سمت چپ گوشی فرو کن. با یه فشار ملایم رو به داخل، خشاب رو آزاد کن. حالا خشاب سیم‌کارت رو با دستت بگیر و کاملا بکش بیرون.

موقع بستن گوشی، حواست باشه سیم‌کارت‌ها رو دقیقا با همون جهتی که درآوردی، تو خشاب بذاری.

قبل از اینکه دست به آچار بشی، گوشی رو کاملا خاموش کن تا هیچ آسیبی به قطعات الکترونیکی نرسه.

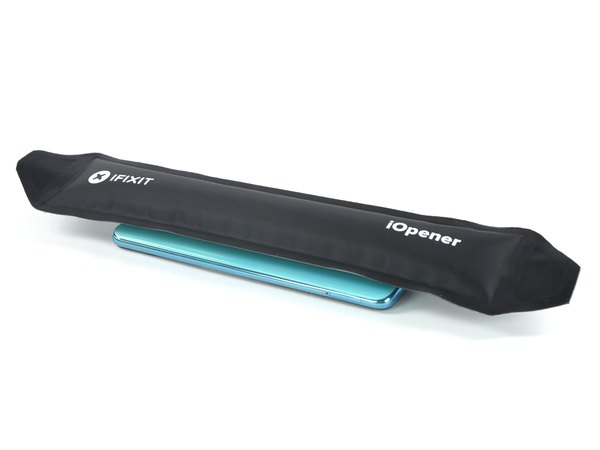

برای باز کردن درب پشت، باید چسب‌های زیرش رو نرم کنیم. یه پد حرارتی یا سشوار رو بردار و لبه‌های درب پشت رو حسابی گرم کن.

چسب‌های این مدل سامسونگ خیلی محکم هستن. اگه دیدی راحت باز نمیشه، حرارت رو کمی بیشتر کن.

اما خیلی مراقب باش! حرارت بیش از حد به باتری داخلی و صفحه نمایش حساس AMOLED آسیب جدی می‌زنه. پس گرما رو در حد نیاز و روی لبه‌ها اعمال کن.

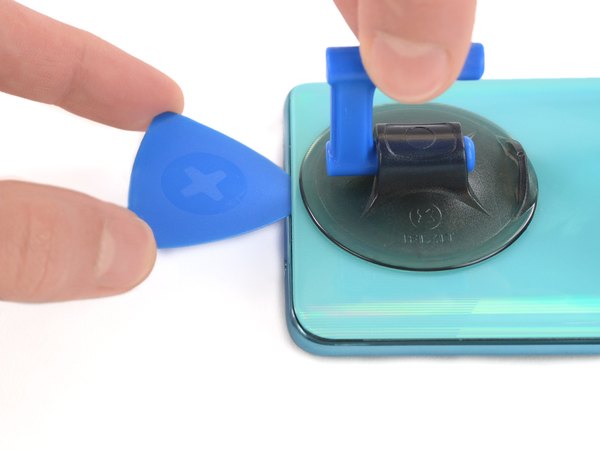

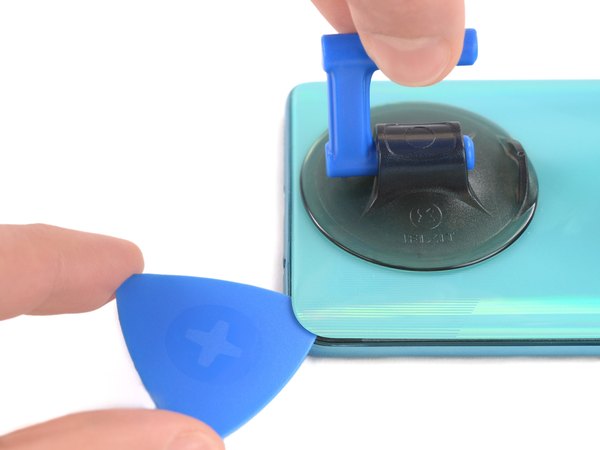

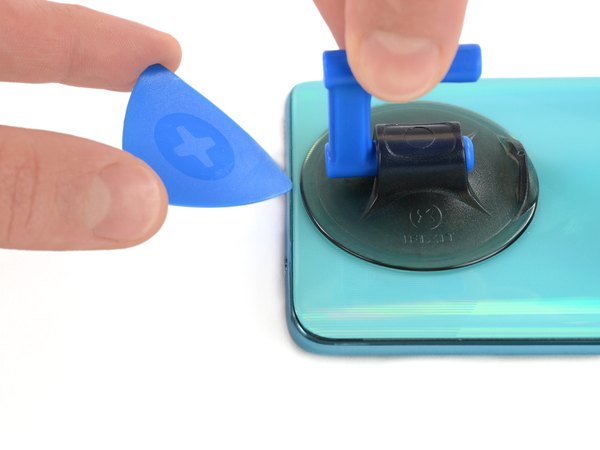

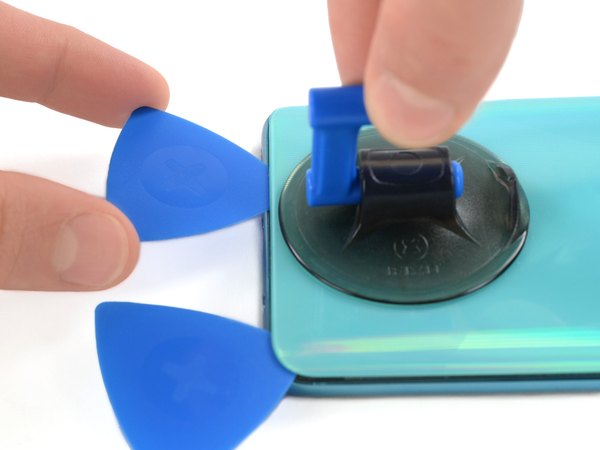

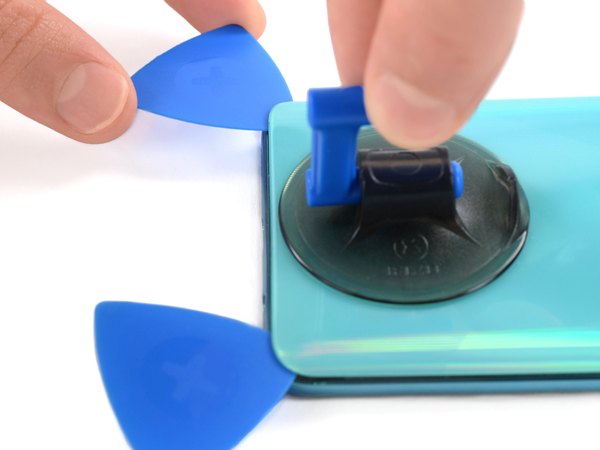

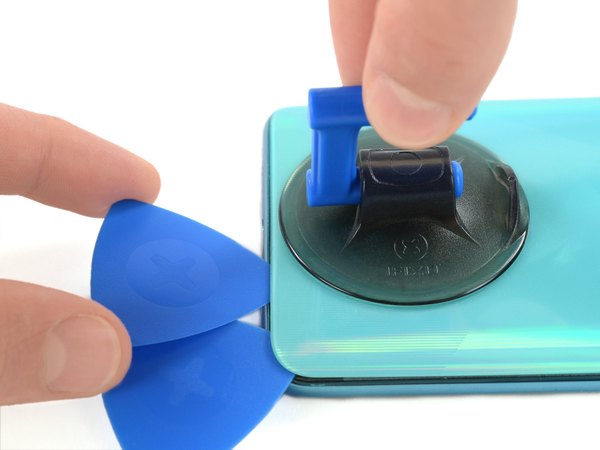

نوک یه پیک قاب‌بازکن رو ببر بین شاسی و درب پشت، دقیقا همون پایین نزدیک پورت شارژ (USB-C). اگه پیک راحت نرفت، می‌تونی از یه ساکشن کاپ (مکش) یا یه تیکه چسب نواری پهن کمک بگیری تا با کشیدنش به سمت بالا، یه شکاف ریز ایجاد بشه و بعد پیک رو وارد کنی. حالا پیک رو بکش سمت گوشه پایین و سمت راست و همونجا نگه‌دار.

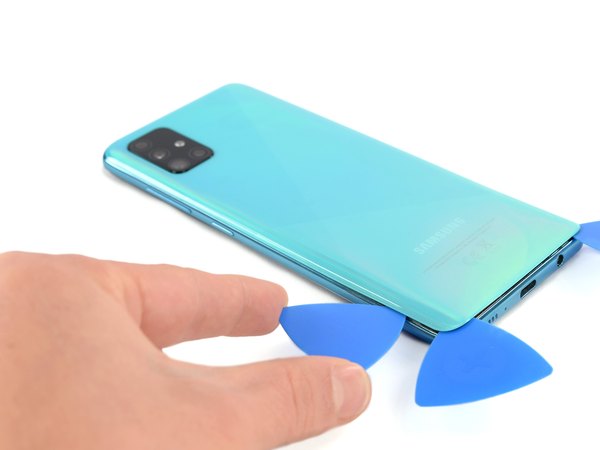

یه پیک دیگه بردار و از گوشه پایین سمت راست به سمت گوشه پایین سمت چپ بکش تا چسب‌های لبه پایینی کاملا بریده بشن. پیک‌ها رو تو همون قسمت رها کن تا درب دوباره نچسبه.

سومین پیک رو ببر زیر گوشه پایین سمت چپ درب پشت.

اگه حس کردی پیک گیر می‌کنه و حرکتش سخته، الکی زور نزن! دوباره کمی حرارت بده تا چسب نرم‌تر بشه.

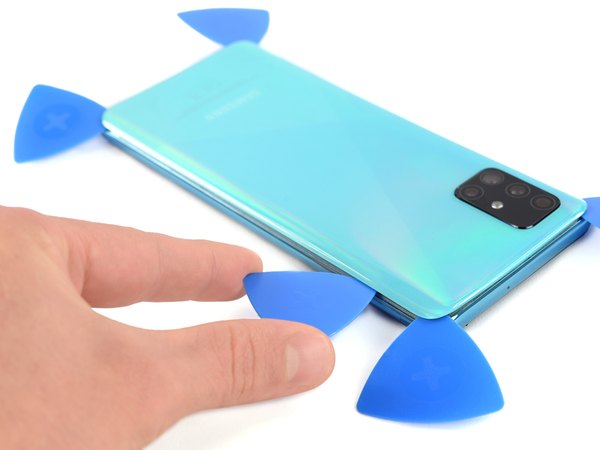

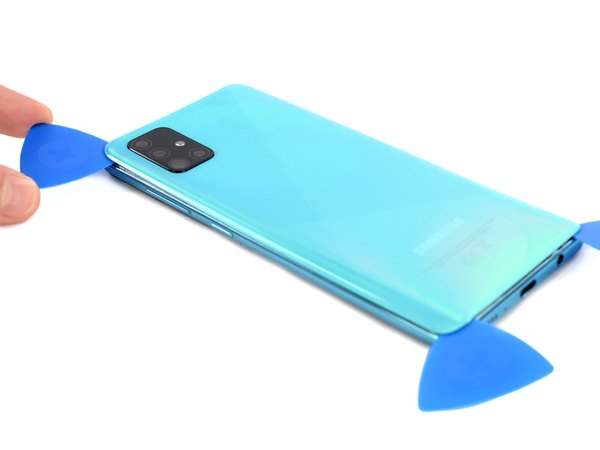

پیک رو در امتداد لبه سمت چپ گوشی به سمت بالا بکش. این پیک رو تو گوشه بالا سمت چپ رها کن تا چسب‌ها دوباره سفت نشن.

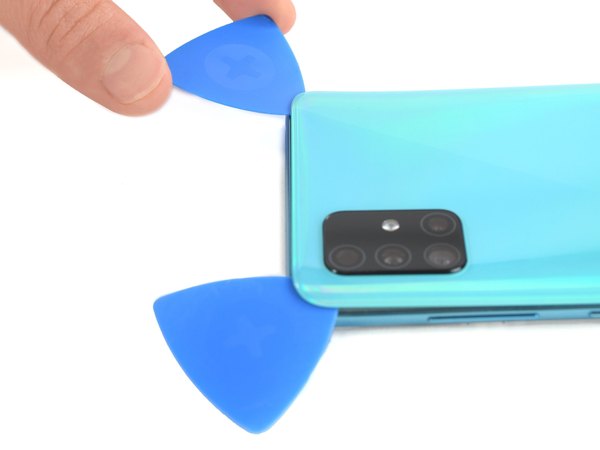

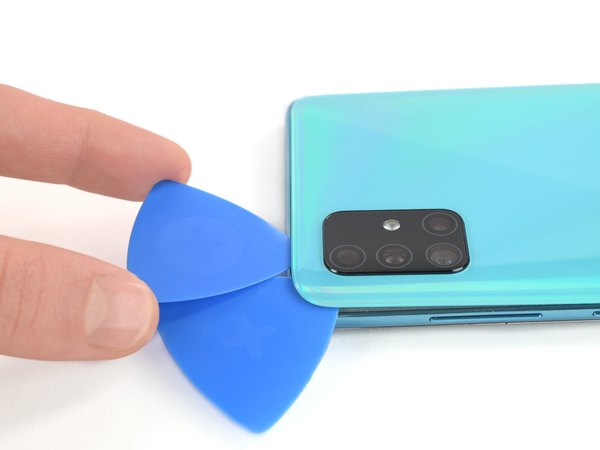

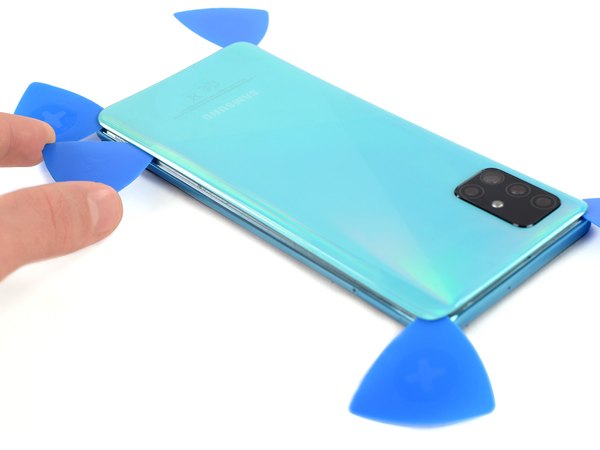

پیک چهارم رو تو گوشه بالا سمت چپ (نزدیک دوربین) وارد کن. حالا نوک پیک رو روی لبه بالایی بکش تا برسی به گوشه سمت راست و چسب‌های بالا باز بشن. پیک رو همونجا تو گوشه بالا سمت راست نگه دار.

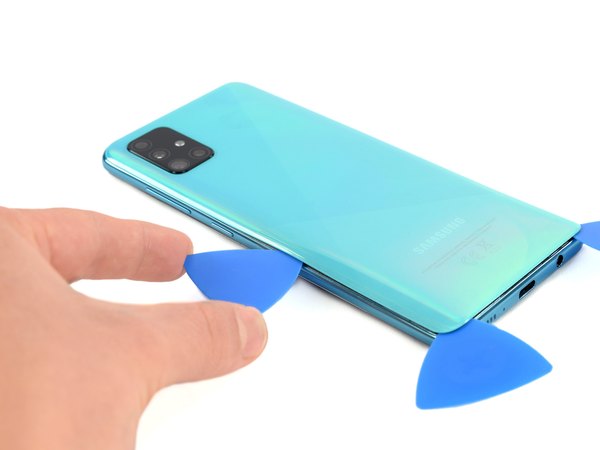

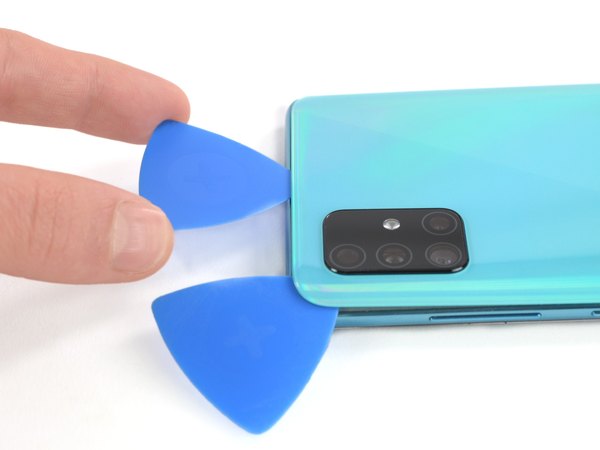

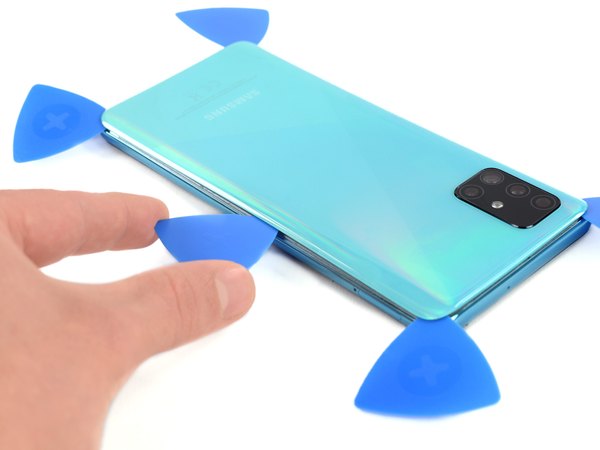

حالا که تو هر چهار گوشه یه پیک داریم، پنجمین و آخرین پیک رو زیر گوشه بالا سمت راست وارد کن. این پیک رو روی لبه سمت راست به سمت پایین بکش تا آخرین قسمت از چسب‌ها هم کاملا بریده بشن.

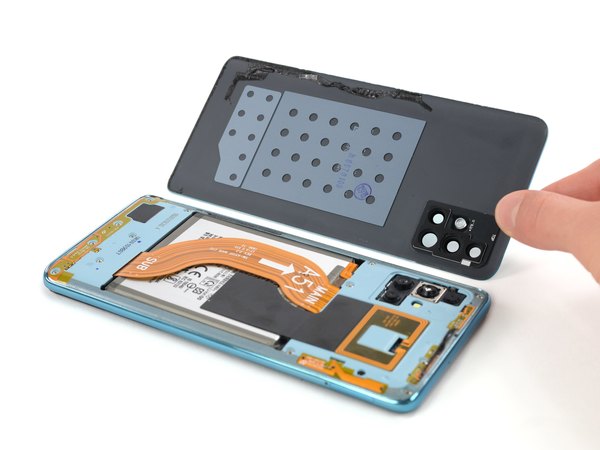

درب پشت رو با دستت بگیر و به راحتی از گوشی جداش کن.

موقع بستن گوشی و زدن چسب‌های جدید، حتما چند دقیقه یه فشار ملایم و ثابت (مثلا با گذاشتن چند تا کتاب سنگین) روی درب بیار تا چسب‌ها حسابی خودشون رو بگیرن.

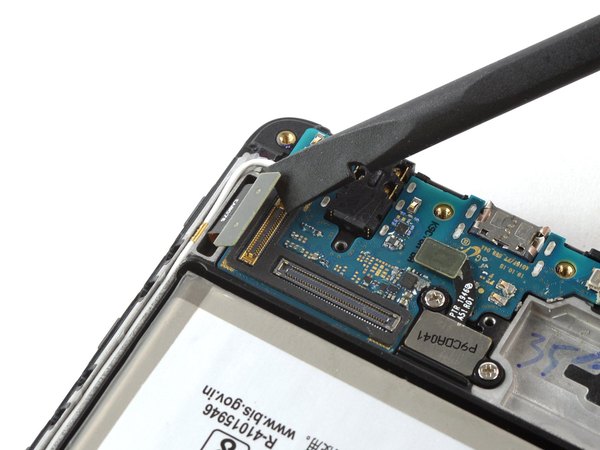

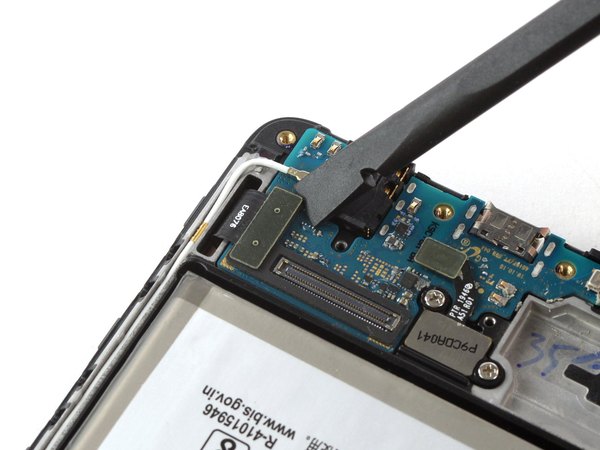

از لبه تخت یه اسپاجر استفاده کن و سوکت فلت صفحه نمایش رو که تو قسمت پایین پشت گوشی قرار داره، رو به بالا اهرم کن تا اتصالش قطع بشه.

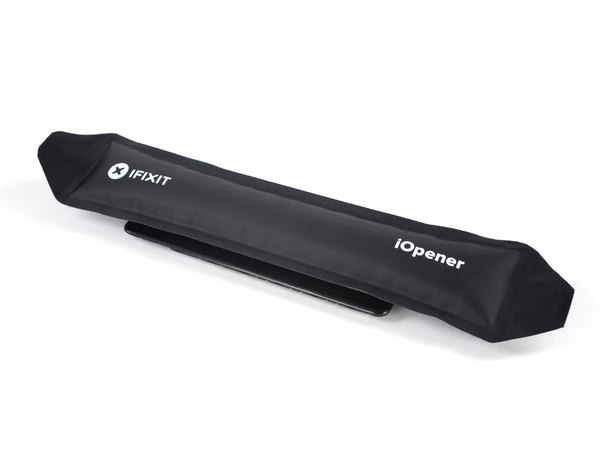

برای تعویض برد شارژ این مدل، مجبوری ال‌سی‌دی رو هم دربیاری! پس گوشی رو برگردون و یه پد حرارتی رو حداقل دو دقیقه روی صفحه نمایش بذار تا چسب‌های زیرش نرم بشن.

درآوردن ال‌سی‌دی کار حساسیه و ممکنه مجبور بشی این گرما دادن رو چند بار تکرار کنی. فقط دقت کن که گرما در حدی نباشه که به خود صفحه آسیب برسونه.

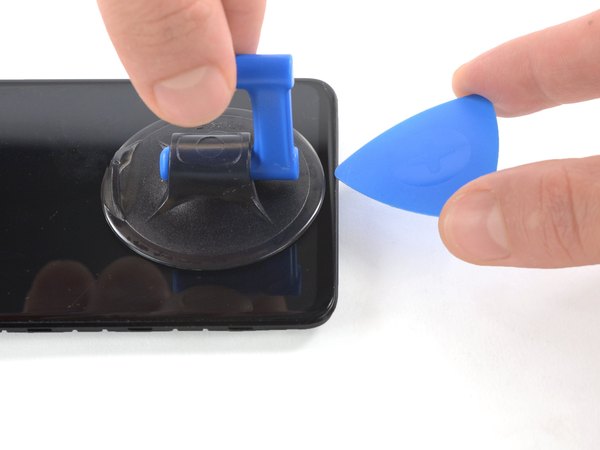

وقتی حس کردی ال‌سی‌دی به اندازه کافی گرم شده، ساکشن کاپ رو روی لبه بالایی صفحه بچسبون.

اگه ال‌سی‌دی گوشیت شکسته و مکش روش نمی‌چسبه، اول یه چسب نواری پهن روی کل صفحه بزن تا سطحش صاف بشه، بعد ساکشن کاپ رو وصل کن.

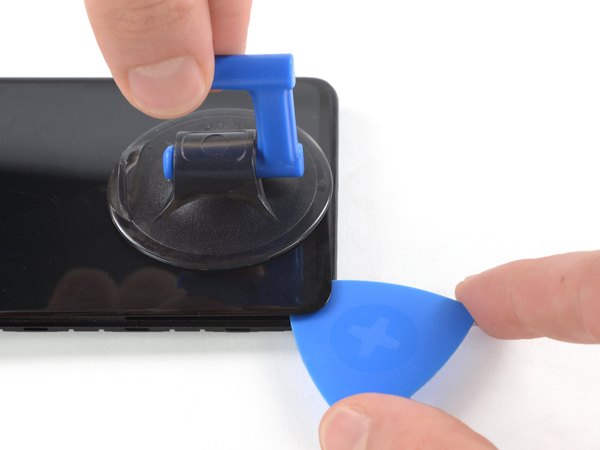

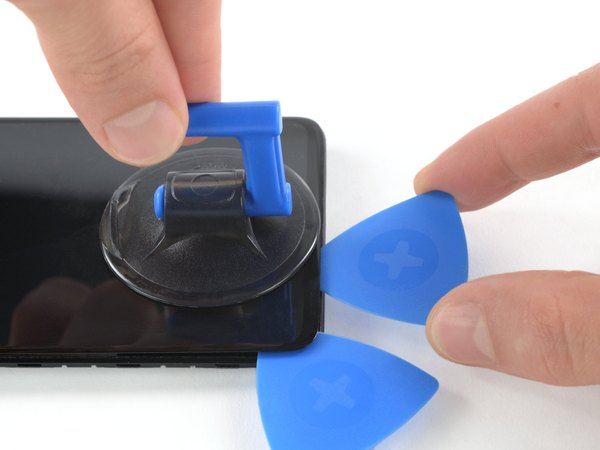

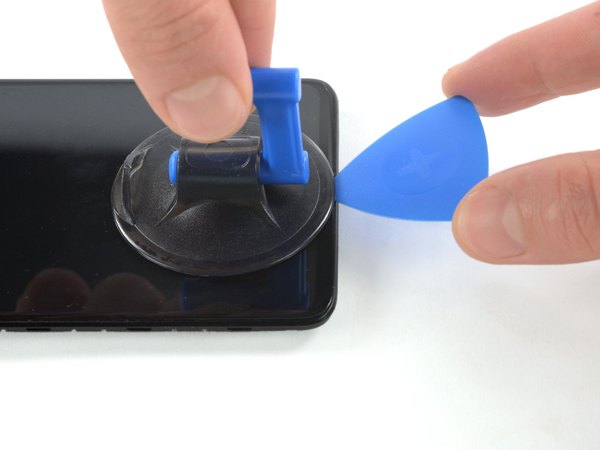

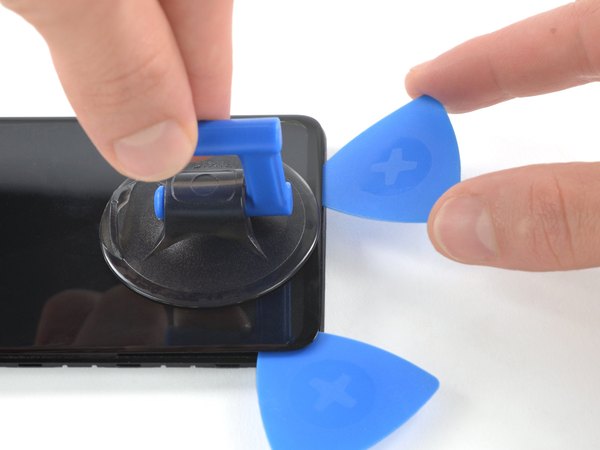

ساکشن کاپ رو بکش بالا و نوک یه پیک رو وارد شکاف ایجاد شده بکن. حالا پیک رو به سمت گوشه بالا سمت راست بکش تا چسب‌ها بریده بشن.

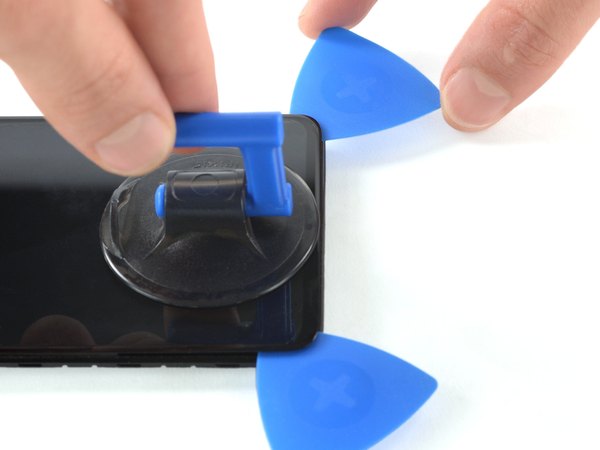

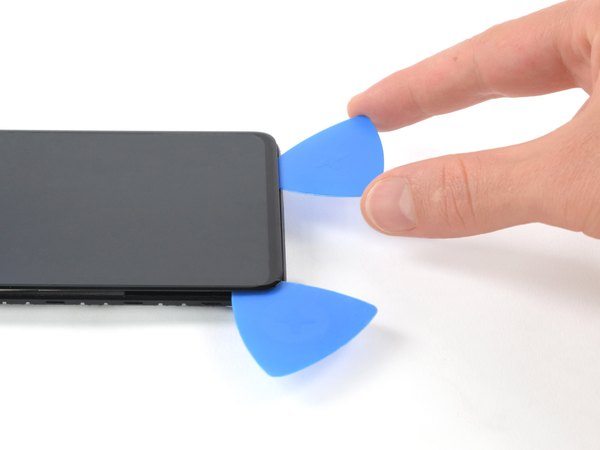

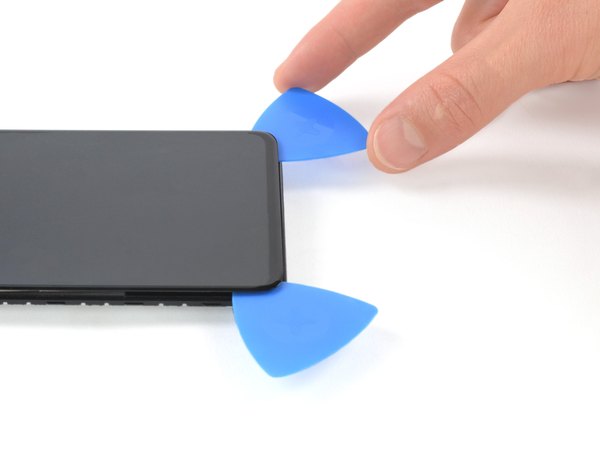

یه پیک دوم وارد کن و این بار به سمت گوشه بالا سمت چپ بکش. این دو تا پیک رو سر جاشون رها کن تا صفحه نمایش دوباره کیپ نشه.

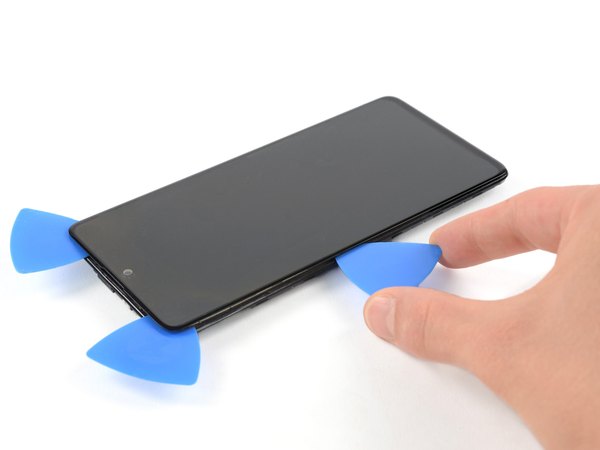

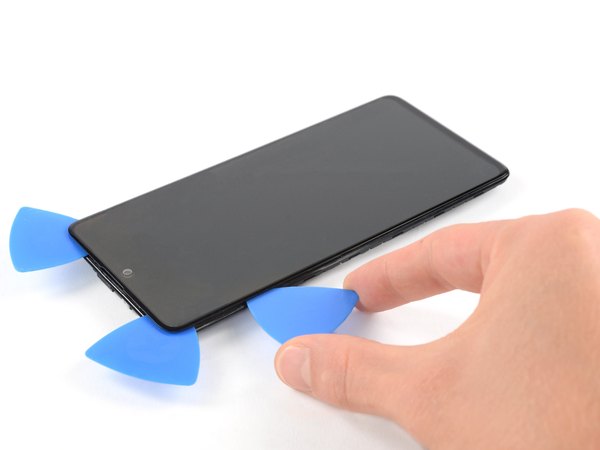

پیک سوم رو روی لبه سمت چپ گوشی به سمت پایین بکش تا چسب‌های این قسمت هم باز بشن. پیک رو تو گوشه پایین سمت چپ بذار بمونه.

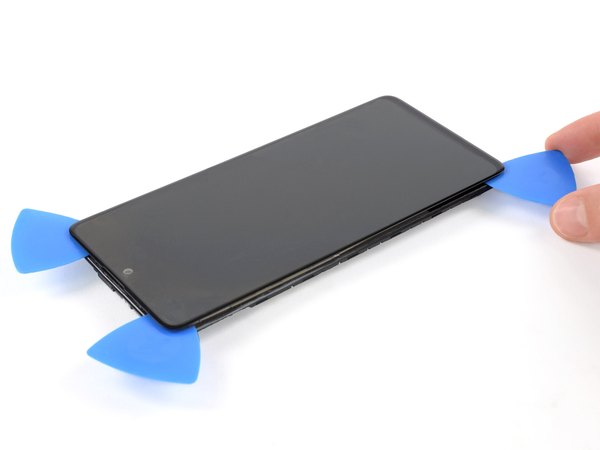

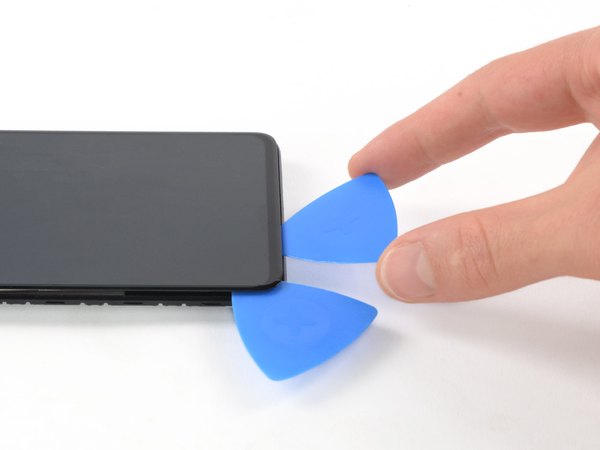

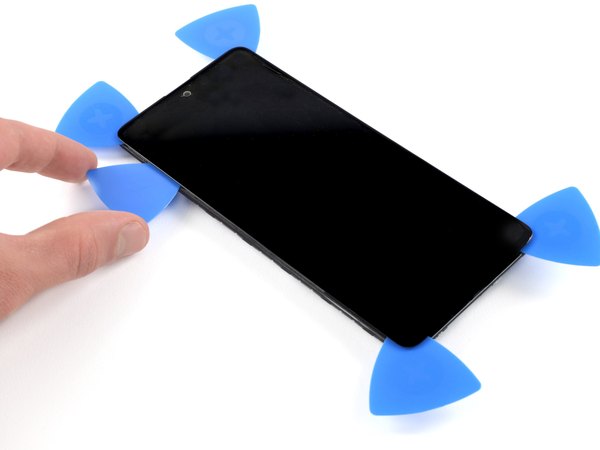

پیک چهارم رو از گوشه پایین سمت چپ به سمت گوشه پایین سمت راست بکش. این پیک رو همونجا نگه دار تا کار باز نگه داشتن رو برات انجام بده.

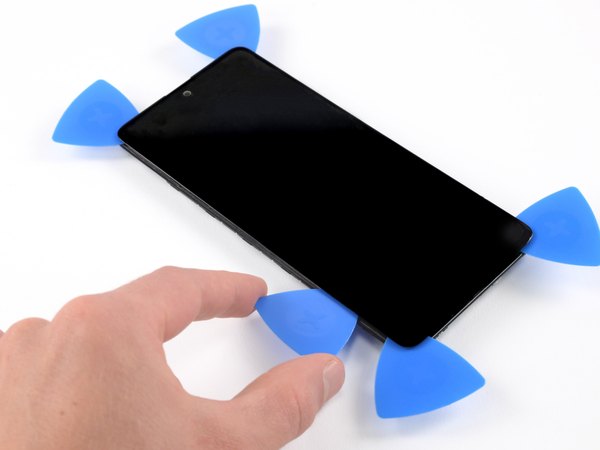

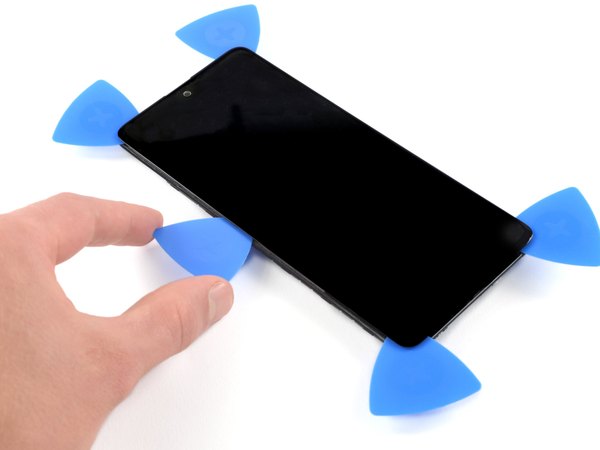

پیک پنجم رو روی لبه سمت راست ال‌سی‌دی بکش تا تمام چسب‌های دور تا دور گوشی کاملا جدا بشن.

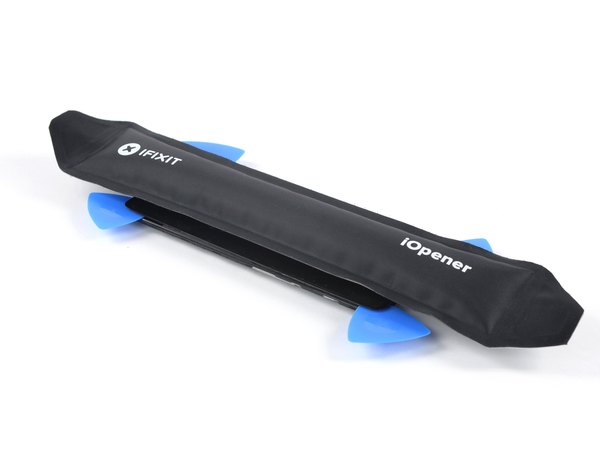

دوباره کمی حرارت به مرکز صفحه نمایش بده تا چسب‌های زیری هم نرم بشن.

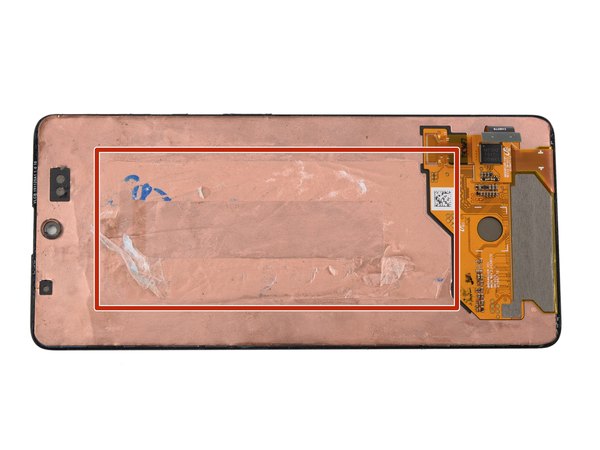

← حواست باشه، زیر صفحه نمایش یه چسب مستطیلی شکل وجود داره که ال‌سی‌دی رو حسابی به شاسی محکم نگه داشته.

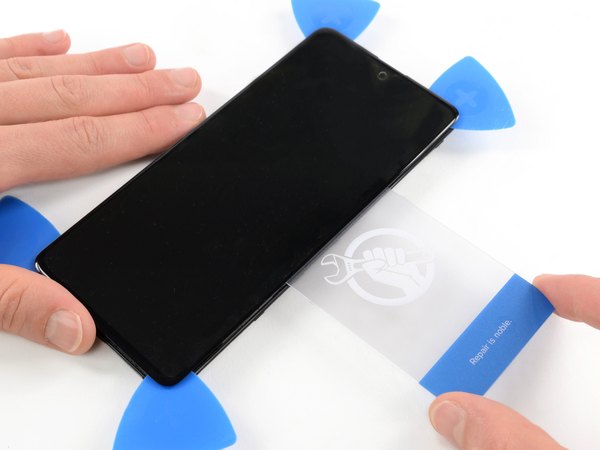

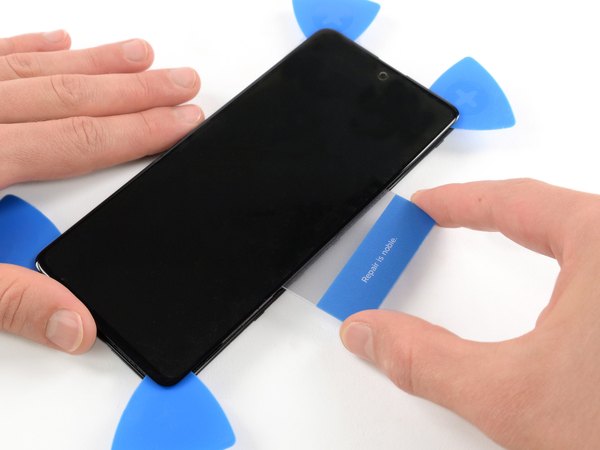

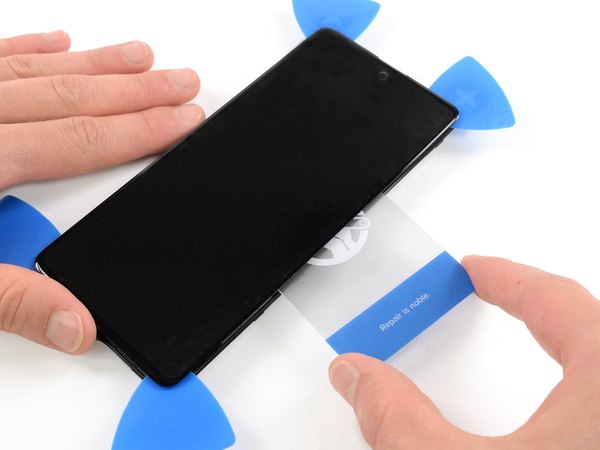

یه کارت پلاستیکی نازک رو از لبه سمت چپ ببر زیر ال‌سی‌دی. کارت رو آروم به داخل هل بده و عقب و جلو ببر تا تمام اون چسب‌های مرکزی بریده بشن. وقتی مطمئن شدی هیچ چسبی نمونده، می‌تونی اون چهار تا پیکی که تو گوشه‌ها گذاشته بودی رو دربیاری.

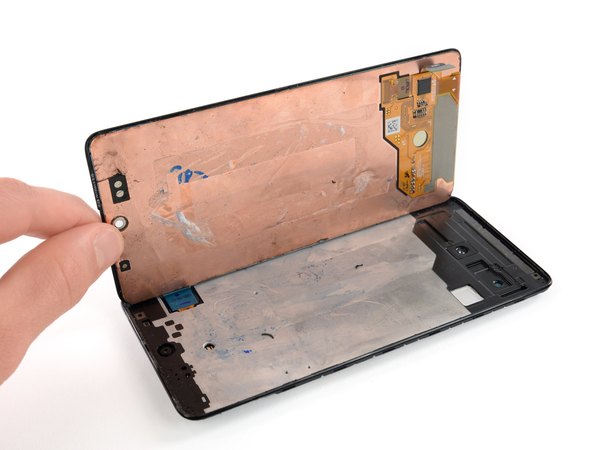

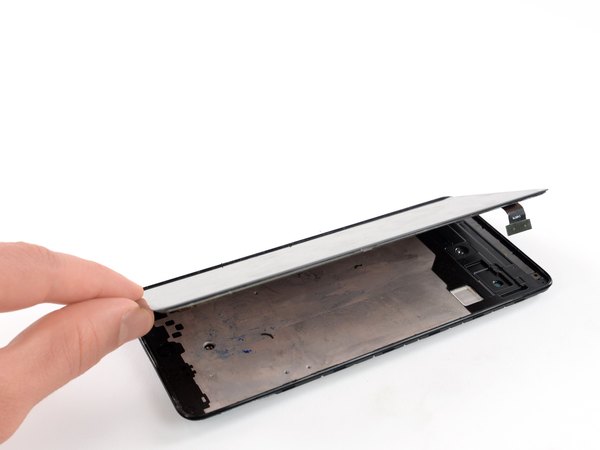

ال‌سی‌دی رو یهو به سمت بالا نکش! فلت تصویر هنوز از سوراخ شاسی رد شده و ممکنه با بی‌احتیاطی پاره بشه.

سوکت فلت ال‌سی‌دی (که تو مرحله ৯ آزادش کرده بودی) رو با احتیاط از داخل شکاف شاسی رد کن تا کامل آزاد بشه.

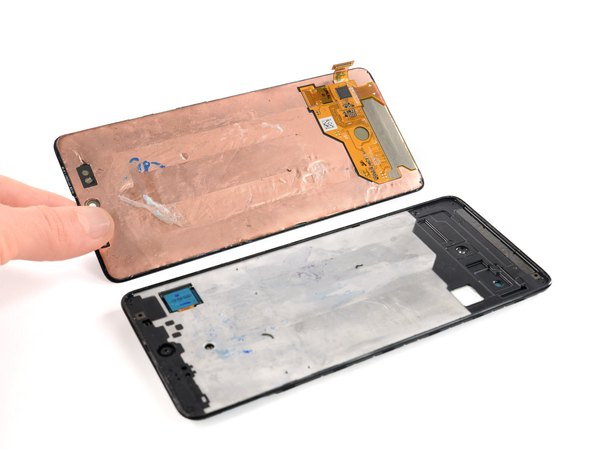

حالا خیلی راحت صفحه نمایش رو از روی گوشی بردار.

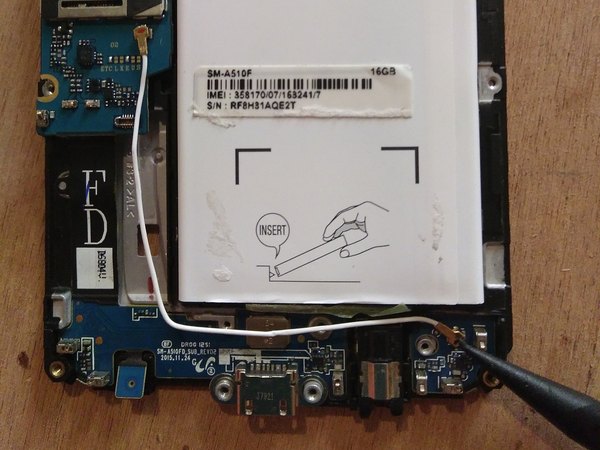

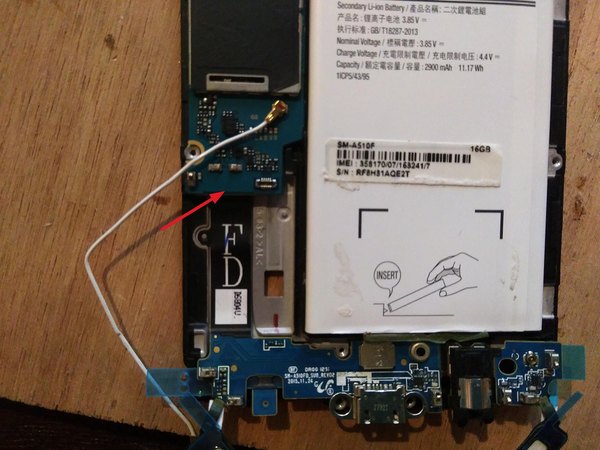

تو قسمت پایین سمت راست، یه کابل کواکسیال آنتن می‌بینی. سر کانکتورش رو با دقت جدا کن.

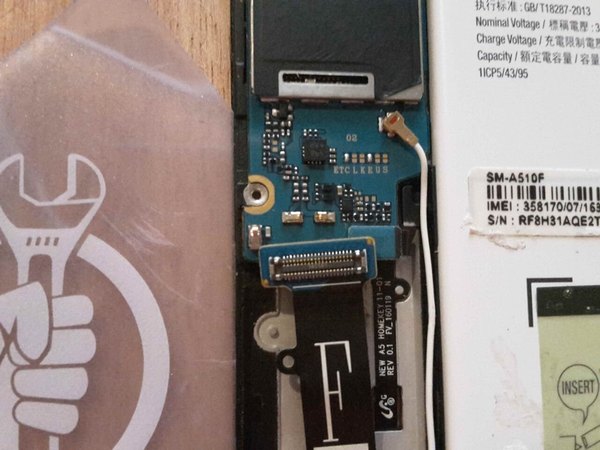

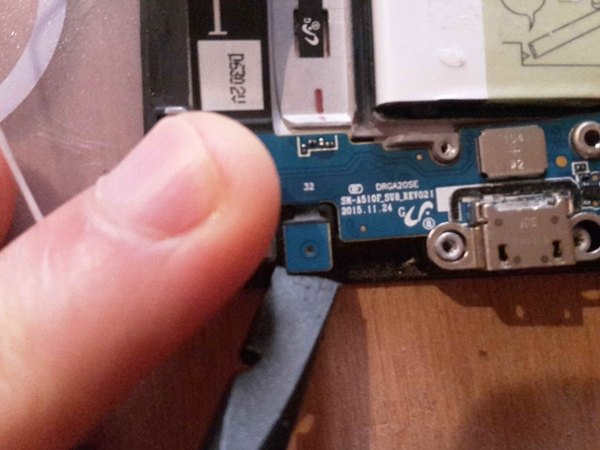

با استفاده از اسپاجر، کانکتور فلت رابطی که برد شارژ رو به مادربرد اصلی وصل می‌کنه (که پشت برد پایینی قرار داره) رو آزاد کن.

با لبه تخت اسپاجر، میکروفون رو خیلی نرم از محفظه‌اش (روی قاب) جدا کن. فوق‌العاده مراقب باش که فلت ظریف میکروفون پاره نشه.

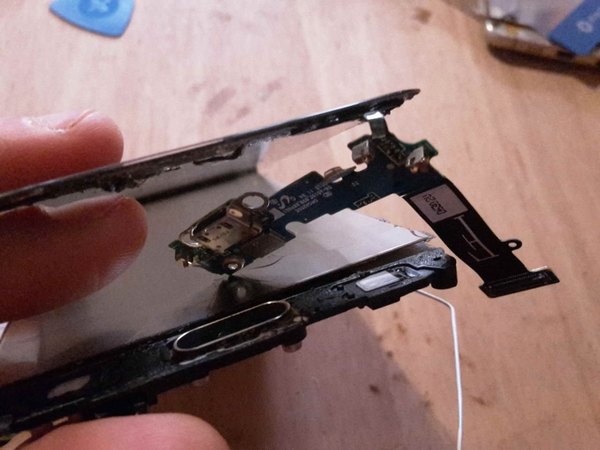

حالا آروم‌آروم برد شارژ رو از جاش بلند کن و برش گردون. اصلا نباید تو این مرحله فشار بیاری یا محکم بکشی. این کار رو تیکه‌تیکه انجام بده تا فلت‌ها آسیب نبینن. فلت دور جک هدفون هم خیلی حساسه.

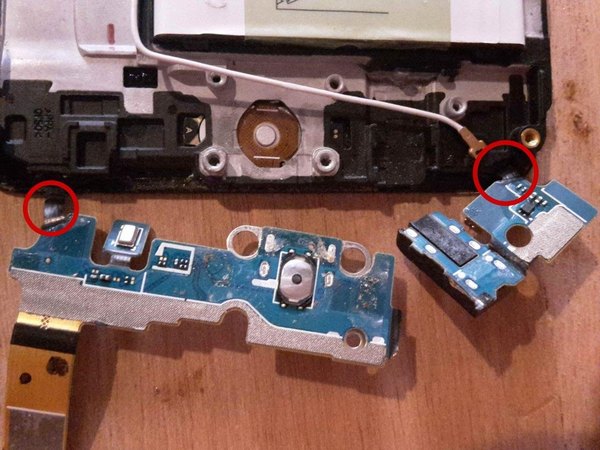

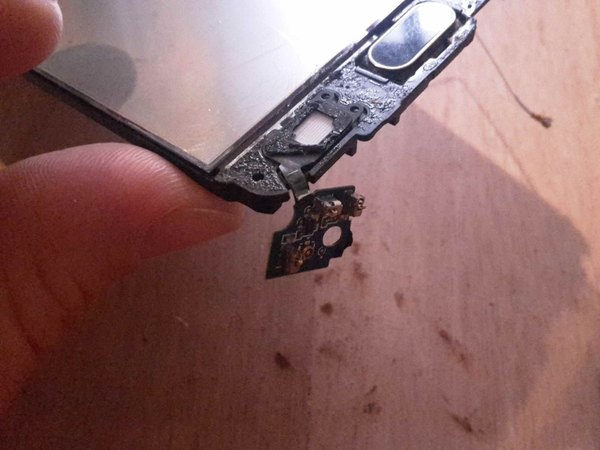

حواست به اون دو تا فلت کوچیک (دکمه‌های بک و منو) که با رنگ قرمز تو عکس مشخص شدن باشه؛ اینا به شیشه رویی چسبیدن و نباید کنده بشن.

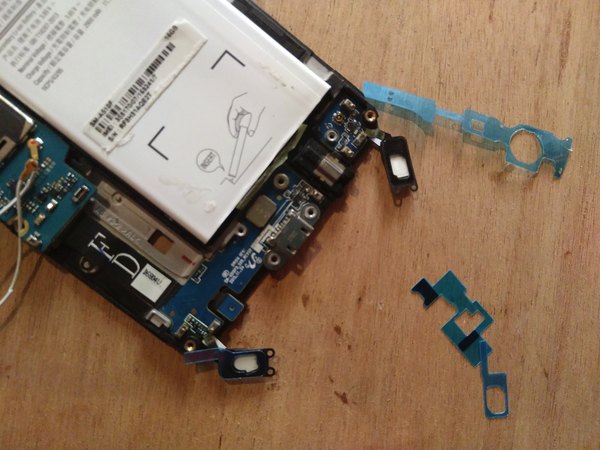

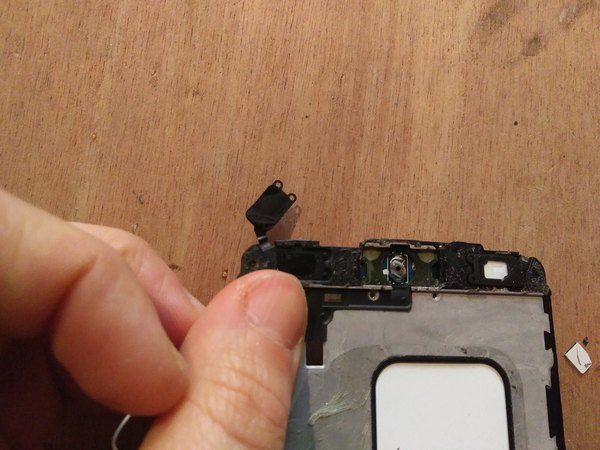

چون ال‌سی‌دی رو از طرف دیگه گوشی برداشتیم، حالا دسترسی به این دکمه‌ها بازه. فلت دو تا دکمه لمسی پایین گوشی رو که به فریم چسبیدن، با دقت از جاشون جدا کن تا کل برد آزاد بشه.

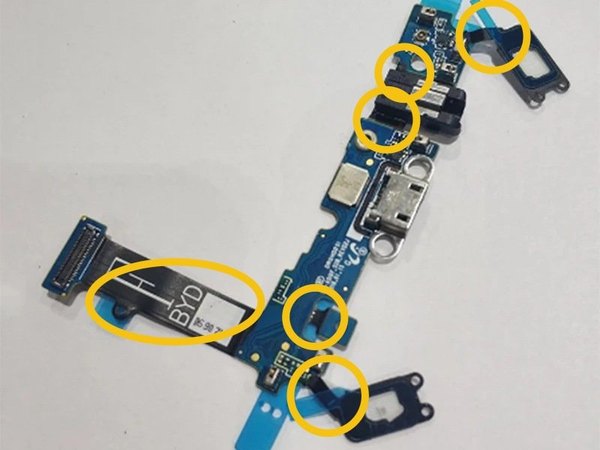

این تصویری از یه برد شارژ جایگزین سالمه. بخش‌هایی که تو عکس با رنگ زرد مشخص شدن (مثل فلت دکمه‌ها و اطراف جک هدفون) خیلی شکننده و حساس هستن، پس موقع نصب قطعه جدید حسابی ملایم رفتار کن.

برد شارژ جدید رو دقیقا تو محفظه مخصوص خودش (پایین گوشی) قرار بده. حالا کانکتور برد رو به همون فلت رابط مادربرد (زیر برد) متصل کن.

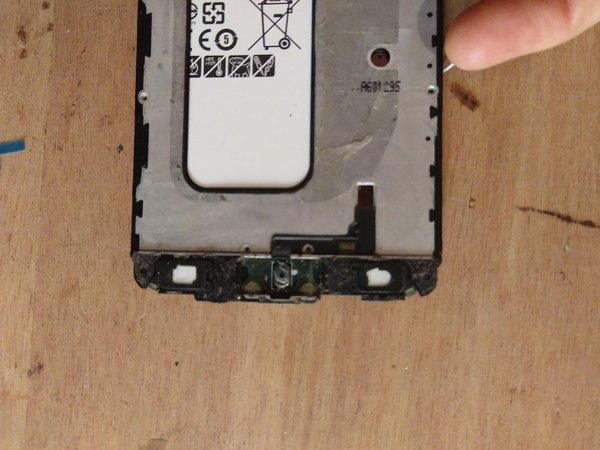

برچسب‌های محافظ روی چسب‌های برد جدید رو بکن. اگه برچسب فیلتر سفیدرنگ قبلی هنوز زیر دکمه‌ها روی شاسی مونده، جداش کن تا نور دکمه‌ها ضعیف نشه. فلت هر دو تا دکمه (بک و منو) رو دقیقا تو جایگاه خودشون روی فریم بچسبون.

کابل آنتن رو هم که قبلا جدا کرده بودی، دوباره سر جاش وصل کن.

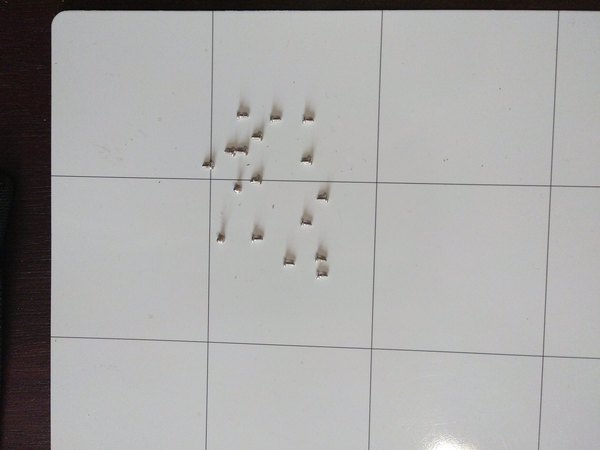

اگه یادت باشه 17 تا پیچ برای نگه داشتن قطعات تو بخش پشتی وجود داشت که باید همه‌شون رو سر جاشون ببندی.

در نهایت، قبل از اینکه از چسب‌های مخصوص برای نصب مجدد ال‌سی‌دی و درب پشت استفاده کنی، گوشی رو یه تست کامل بکن.

به همین راحتی تونستی یه تعمیر حرفه‌ای و نسبتا سخت رو انجام بدی! برای بستن نهایی گوشی، کافیه تمام مراحلی که با هم رفتیم رو برعکس طی کنی. دم شما گرم که تو این مسیر با تیم آیسی‌مدار همراه بودی.

اگه این آموزش برات مفید بود و کارت رو راه انداخت، خیلی خوشحال میشیم لینک این صفحه رو برای دوستات هم بفرستی تا اونا هم بتونن دست به آچار بشن و مشکلات گوشیشون رو خودشون حل کنن. موفق باشی!
