تعویض تاچ و ال‌سی‌دی سونی اکسپریا Z4

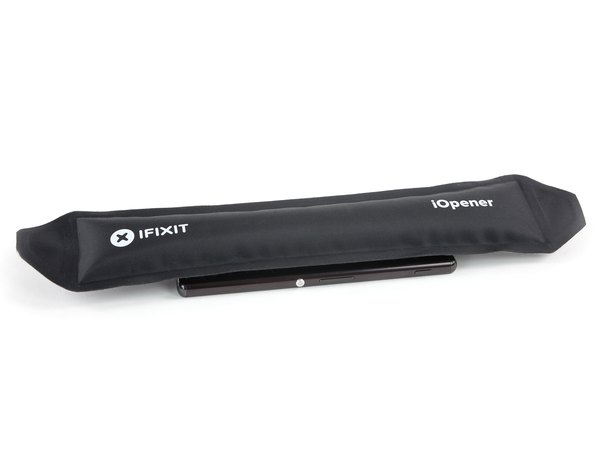

اول از همه، گوشیت رو کاملا خاموش کن تا موقع کار هیچ جریان برقی توی مدار نباشه. حالا باید چسب‌های زیر درب پشت رو نرم کنیم. یه آی‌اوپنر (iOpener) یا پد حرارتی رو حداقل دو دقیقه روی درب پشت گوشی قرار بده تا حرارت باعث بشه چسب‌ها راحت‌تر باز بشن.

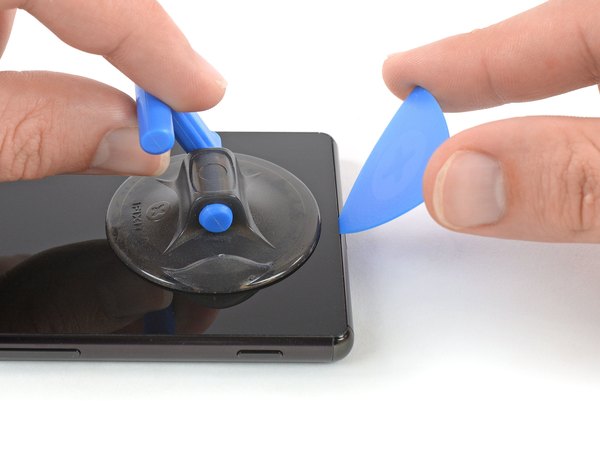

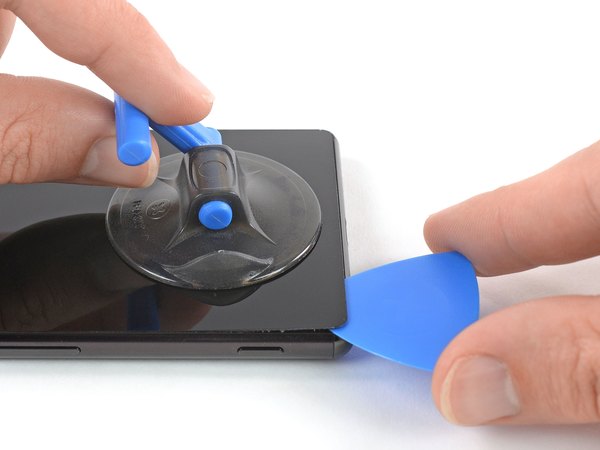

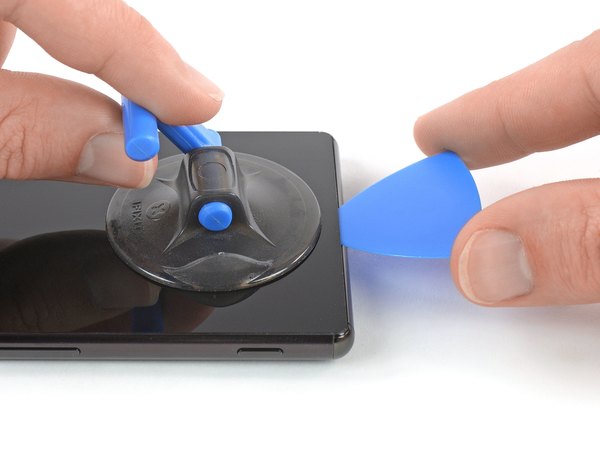

یه ساکشن کاپ (گیره مکنده) رو پایین درب پشت و تا جایی که می‌تونی نزدیک به لبه گوشی بچسبون. با کمک ساکشن کاپ، درب پشت رو آروم به سمت بالا بکش تا یه شکاف خیلی ریز بین درب و بدنه گوشی ایجاد بشه. حالا وقتشه که یه پیک بازکننده پلاستیکی رو دقیقا وارد همون شکافی کنی که ایجاد کردی.

اگه دیدی درب پشت خیلی سفت چسبیده و بالا نمیاد، زور نزن! دوباره کمی حرارت بده تا چسب‌ها بیشتر نرم بشن. فقط حواست باشه گوشی رو بیش از حد داغ نکنی.

پیک پلاستیکی رو آروم به سمت گوشه پایین و سمت چپ گوشی حرکت بده تا چسب‌های این قسمت بریده بشن.

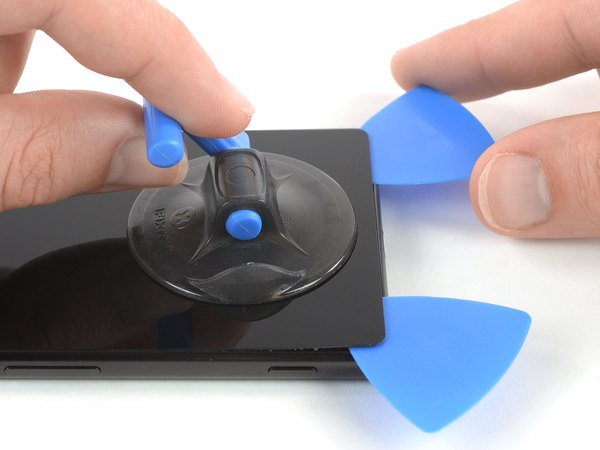

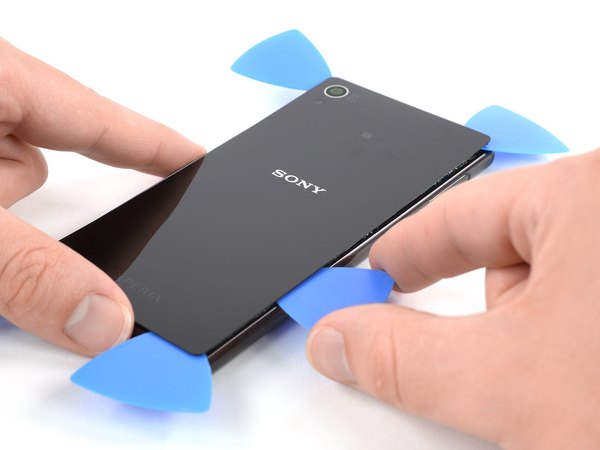

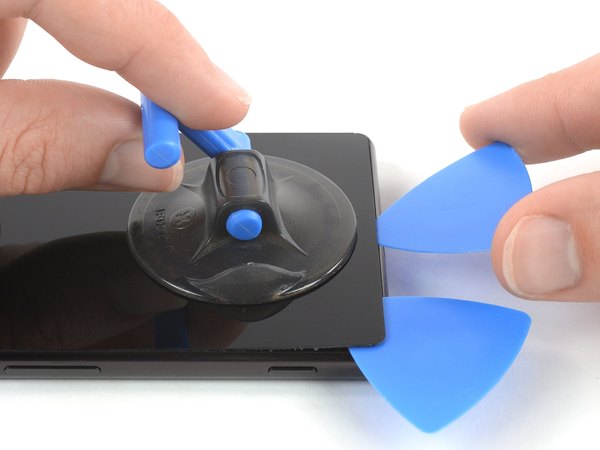

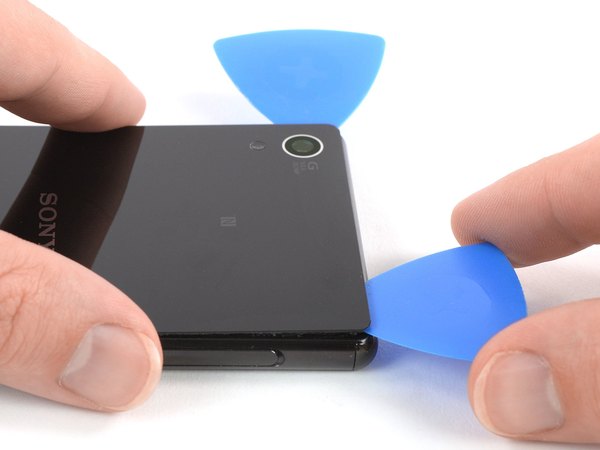

بریم سراغ یه پیک بازکننده دیگه. این یکی رو وارد شکاف کن و به سمت گوشه پایین و سمت راست بکش تا چسب‌های اون بخش هم باز بشن. برای اینکه چسب‌ها دوباره به هم نچسبن و کارت سخت نشه، پیک‌ها رو همونجا توی گوشه‌ها رها کن و درشون نیار.

سومین پیک بازکننده رو هم دوباره از همون گوشه پایین سمت چپ وارد کن تا آماده حرکت روی لبه کناری بشیم.

موقع برش دادن چسب‌های اطراف دوربین پشت، خیلی احتیاط کن. فقط از نوک پیک استفاده کن تا به لنز دوربین خط‌وخش نیفته یا به ماژول اون آسیبی نرسه.

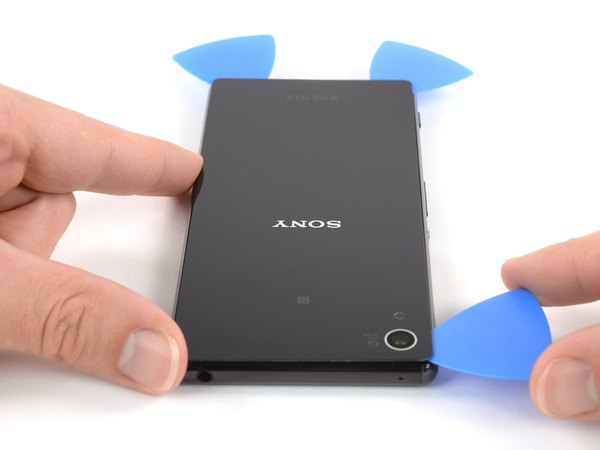

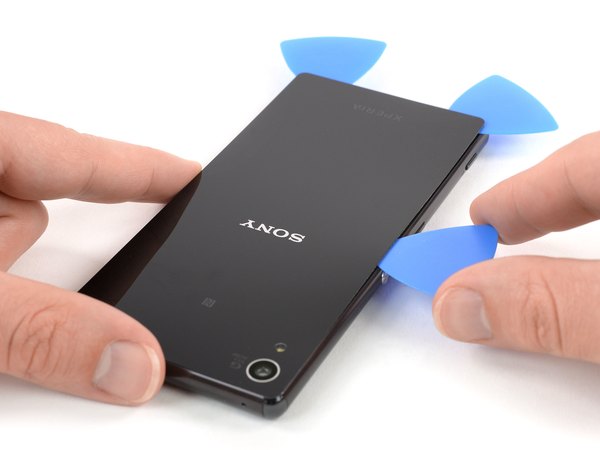

حالا نوک پیک رو از گوشه پایین سمت چپ، در امتداد لبه کناری گوشی به سمت بالا بکش تا چسب‌های این قسمت هم از هم جدا بشن. این پیک رو هم توی گوشه بالا و سمت چپ رها کن تا مانع از چسبیدن دوباره درب پشت بشه.

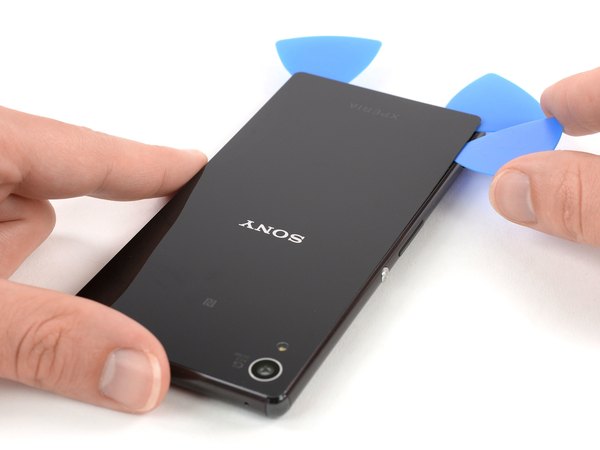

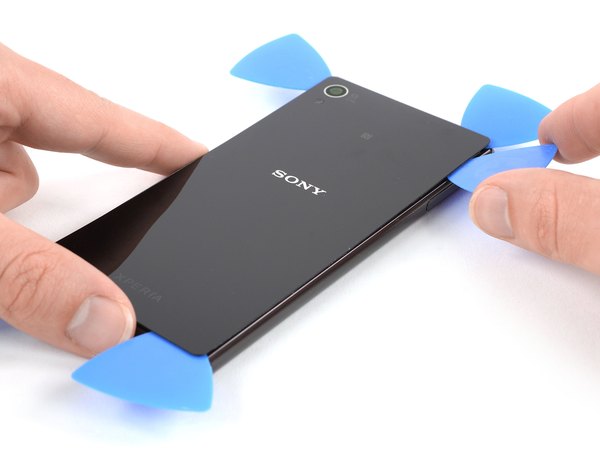

اگه احساس کردی حرکت دادن پیک سخت شده، احتمالا چسب‌ها سرد شدن. می‌تونی دوباره از حرارت استفاده کنی تا کار رو راحت‌تر پیش ببری. چهارمین پیک بازکننده رو زیر گوشه بالا سمت چپ درب پشت قرار بده. پیک رو در امتداد لبه بالایی گوشی بکش تا چسب‌های اون ناحیه هم بریده بشن. این پیک رو هم توی گوشه بالا سمت راست بذار بمونه که درب دوباره بسته نشه.

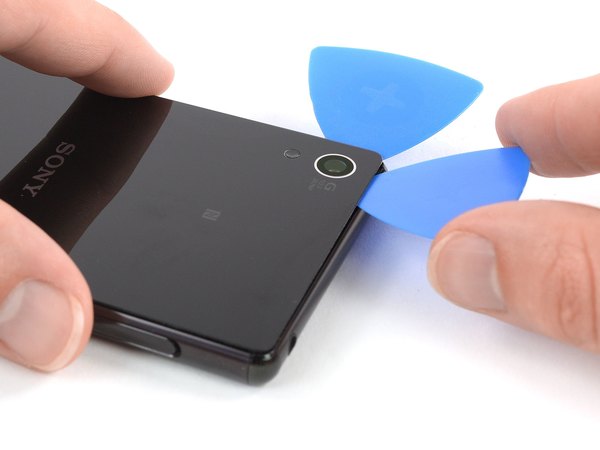

پنجمین پیک پلاستیکی رو توی گوشه بالا سمت راست وارد کن. حالا این پیک رو روی آخرین لبه یعنی سمت راست گوشی به سمت پایین بکش تا تمام چسب‌های باقیمانده از هم باز بشن.

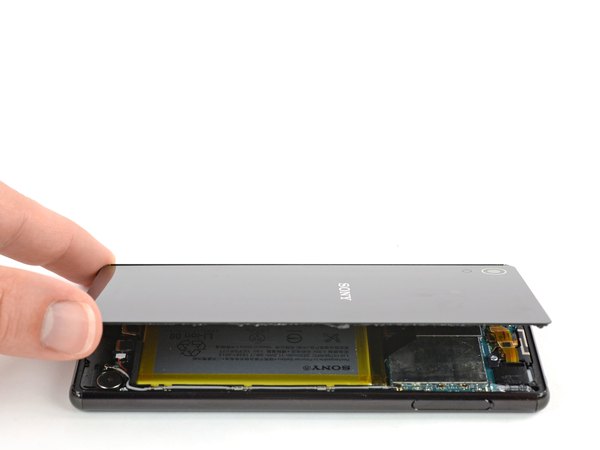

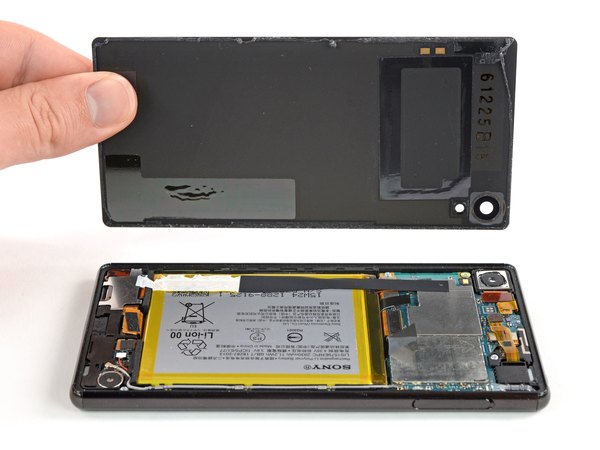

وقتی تمام لبه‌ها رو آزاد کردی، می‌تونی درب پشت گوشی رو با احتیاط بلند کنی و کامل برش داری.

موقع بستن دوباره گوشی و بعد از نصب درب پشت، حتما برای چند دقیقه یه فشار ملایم و یکنواخت روی گوشی بیار (مثلا گذاشتن زیر چند تا کتاب سنگین) تا چسب‌های جدید حسابی محکم بشن.

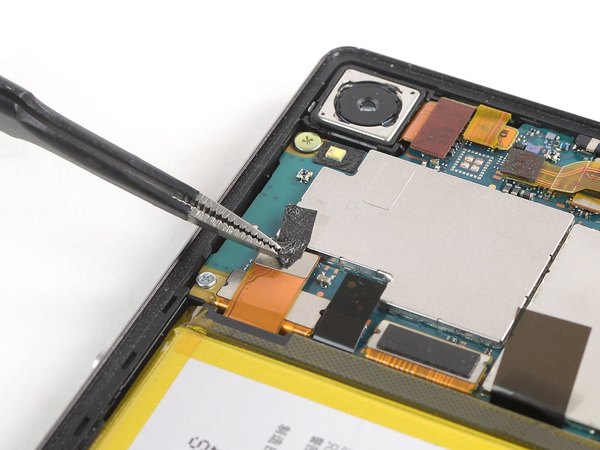

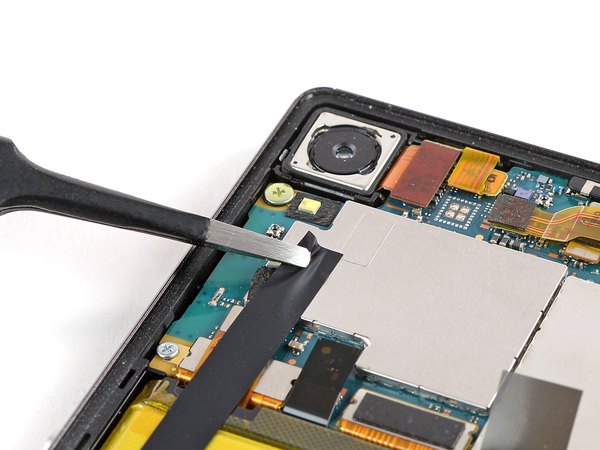

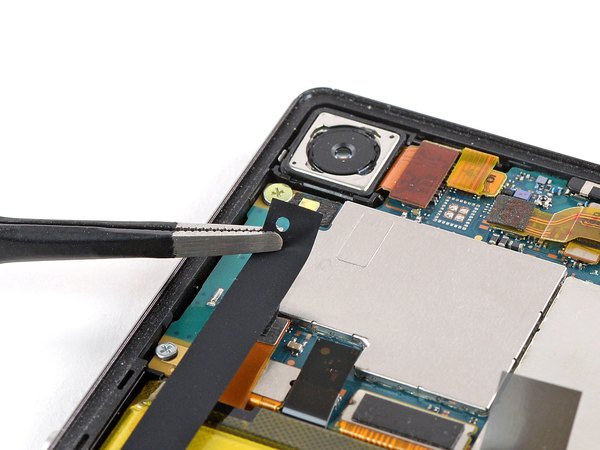

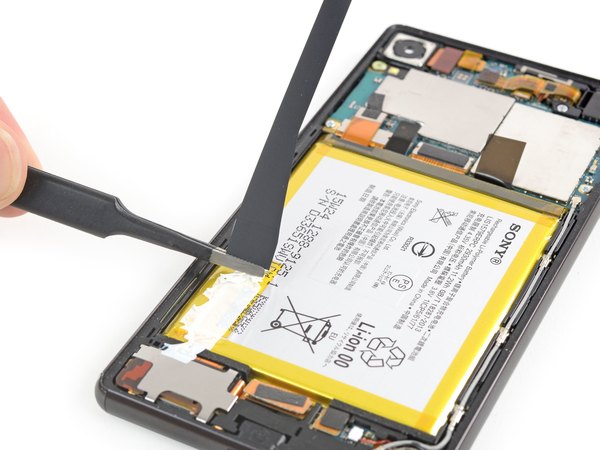

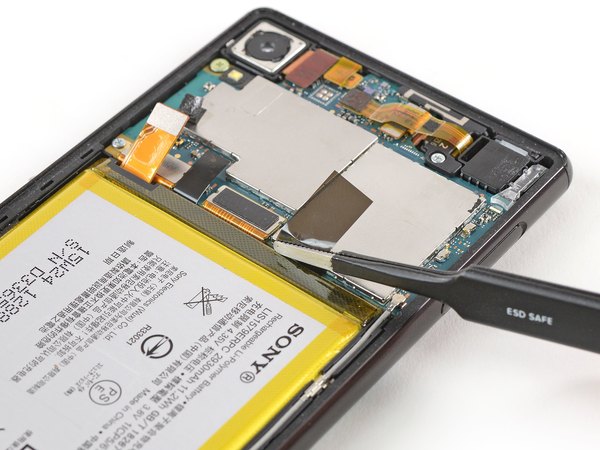

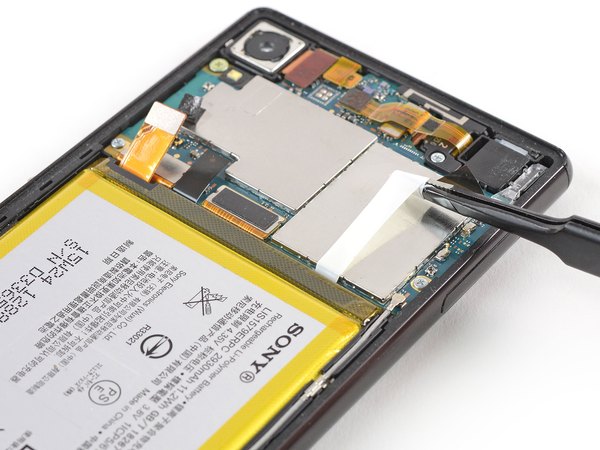

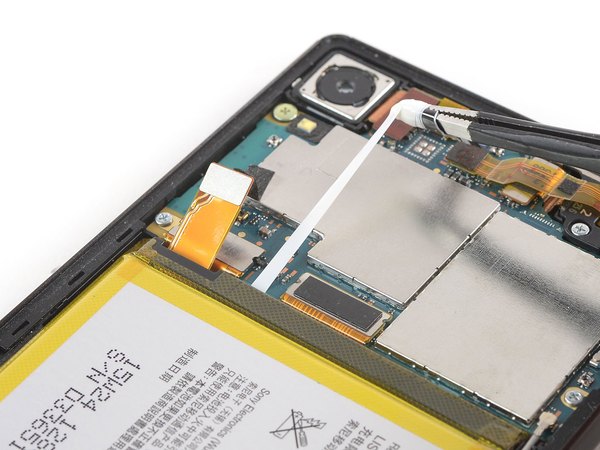

با استفاده از یه پنس، اون نوار چسبی که روی مادربرد و باتری کشیده شده رو خیلی آروم و با دقت بگیر و جدا کن.

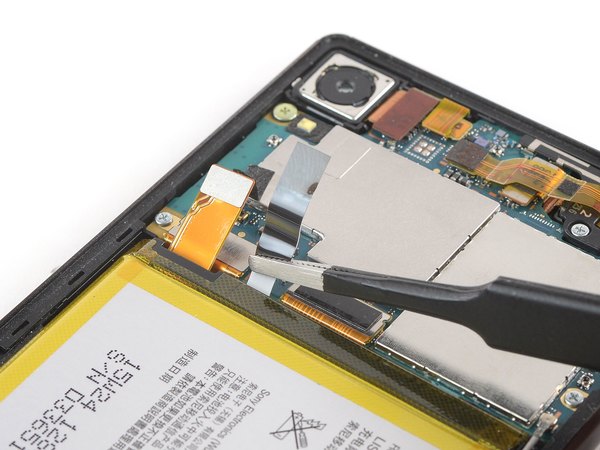

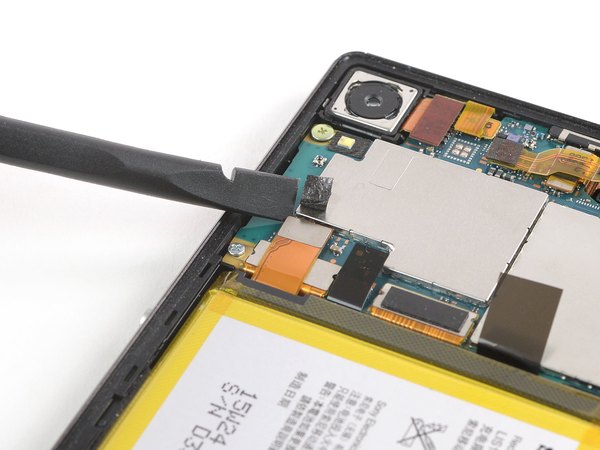

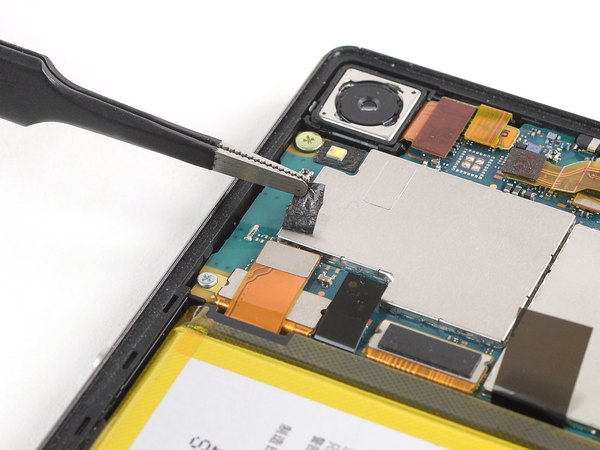

دوباره با پنس، نوار چسب مشکی رنگی که روی کانکتور باتری قرار داره رو جدا کن و به یه سمت دیگه تا بزن تا جلوی دستت نباشه.

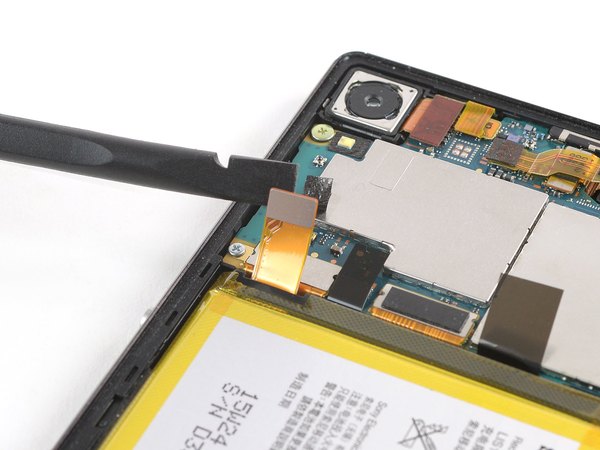

حالا با نوک یه اسپاجر، کانکتور باتری رو خیلی نرم به سمت بالا اهرم کن تا اتصالش از روی مادربرد قطع بشه. اینطوری خیالمون از بابت قطعی برق کامل گوشی راحت می‌شه.

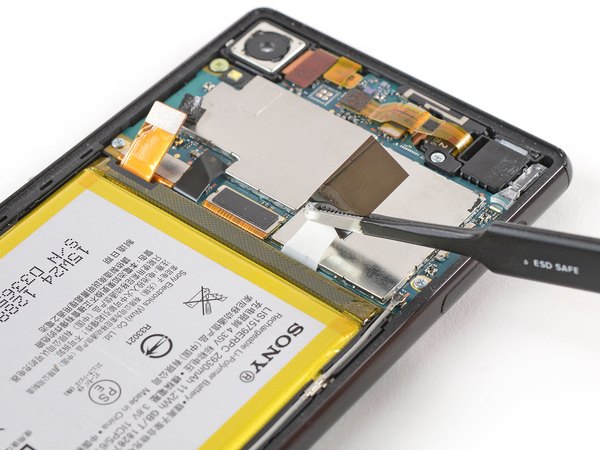

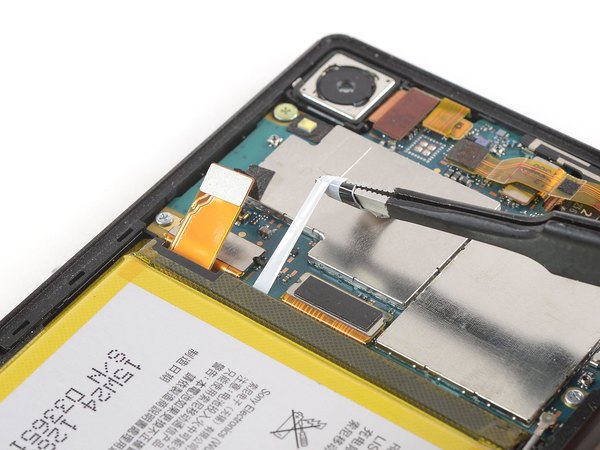

باتری با چسب‌های دوطرفه کشسانی متصله. با یه پنس، زبانه چسبی که تو گوشه بالا سمت راست باتری قرار داره رو بگیر. نوار چسب رو به کمک پنس آروم‌آروم به سمت بیرون بکش.

برای اینکه چسب پاره نشه، باید خیلی آروم، پیوسته و با زاویه تخت اون رو بکشی. یه ترفند خوب اینه که موقع کشیدن، چسب رو دور پنس بپیچونی تا تسلطت بیشتر بشه.

اگه احیانا نوار چسب پاره شد و نتونستی کامل بیرون بکشیش، نگران نباش! می‌تونی چند قطره الکل ایزوپروپیل (بالای 90 درصد) زیر باتری بریزی یا با حرارت چسب رو نرم کنی. وقتی چسب شل شد، با یه ابزار پلاستیکی زیر باتری اهرم کن و درش بیار.

همین کاری که تو مرحله قبل انجام دادی رو برای نوار چسب دومی که کنار فلت باتری قرار داره هم تکرار کن و چسب رو کامل بیرون بکش.

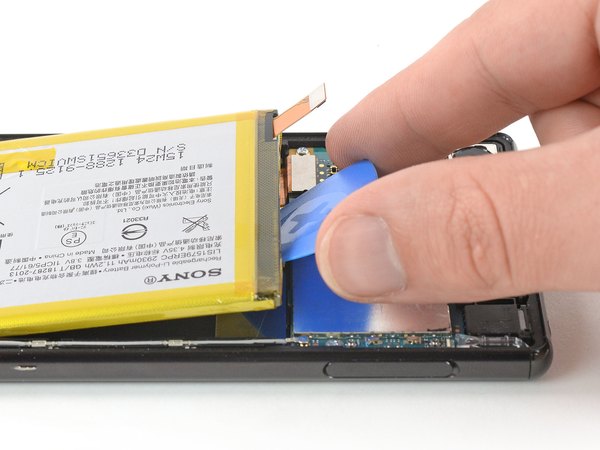

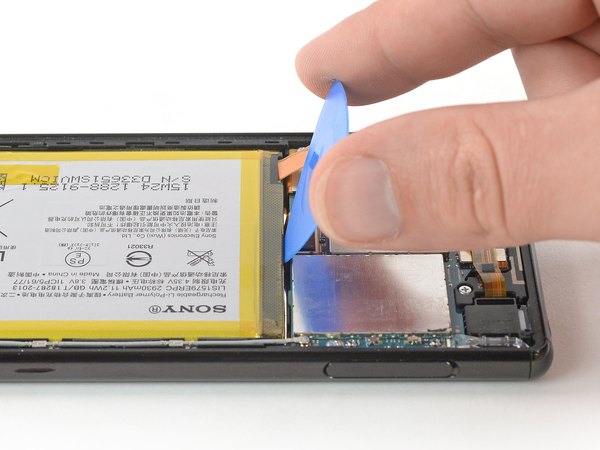

وقتی چسب‌ها رو خارج کردی، یه پیک بازکننده رو زیر باتری بنداز و یه مقدار اهرمش کن تا باتری بیاد بالا و بتونی با دست راحت بگیریش.

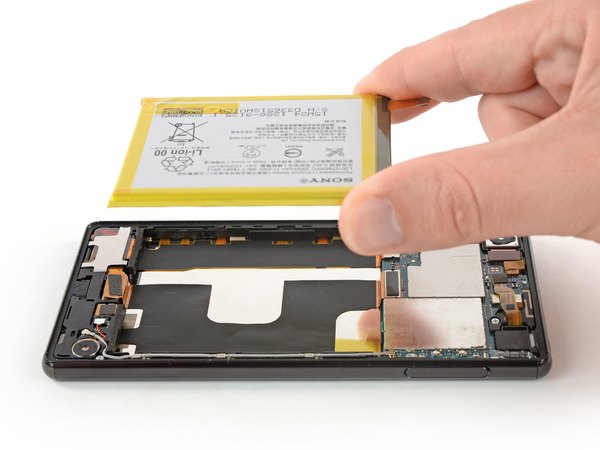

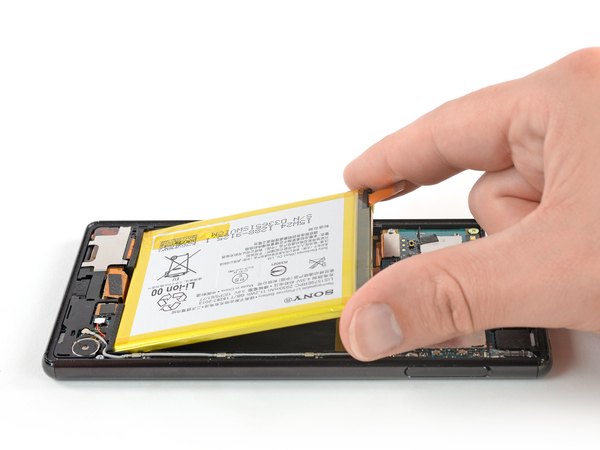

حالا خیلی راحت باتری رو از جای خودش بلند کن و از گوشی خارج کن.

حواست باشه باتری‌ای که باد کرده، تغییر شکل داده یا ضربه خورده رو هیچ‌وقت دوباره روی گوشی نصب نکنی، چون خطرات ایمنی خیلی بالایی داره.

قبل از ادامه کار، حتما تمام چسب‌های باقیمانده روی شاسی رو پاک کن. با یه دستمال بدون پرز و کمی الکل ایزوپروپیل جای چسب‌ها رو حسابی تمیز کن.

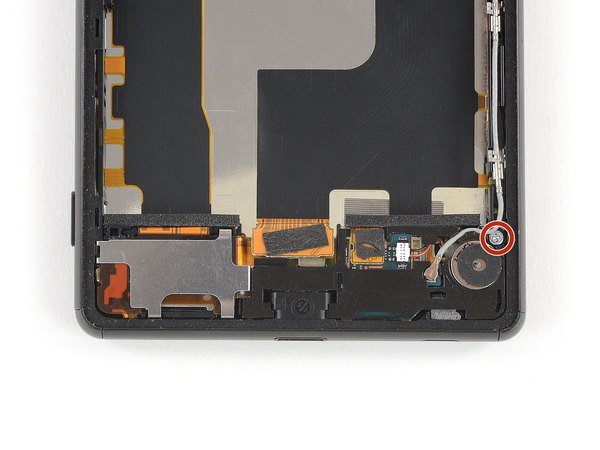

← یه دونه پیچ چهارسو #00 (به طول 3 میلی‌متر) که این قسمت رو نگه داشته، باز کن.

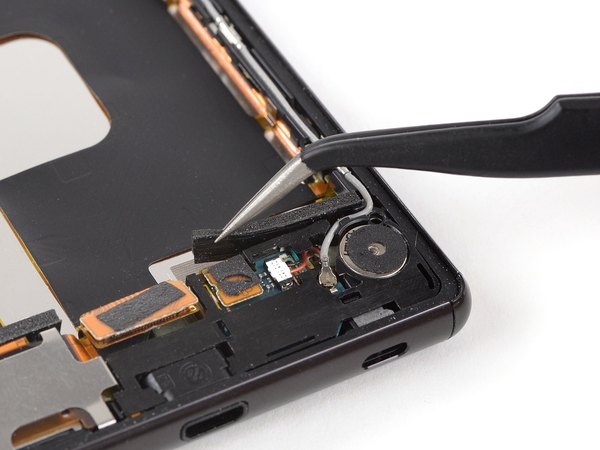

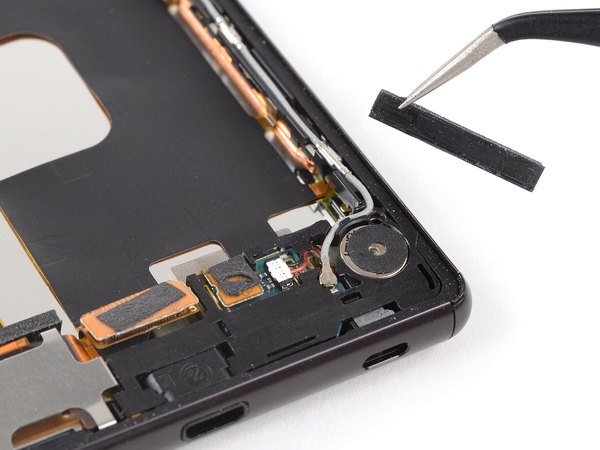

با استفاده از یه پنس، پد فومی کوچیکی که روی برد ثانویه (پایین گوشی) قرار داره رو جدا کن و کنار بذار.

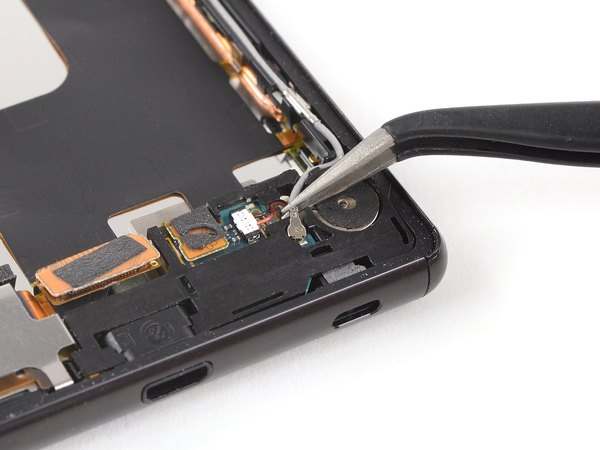

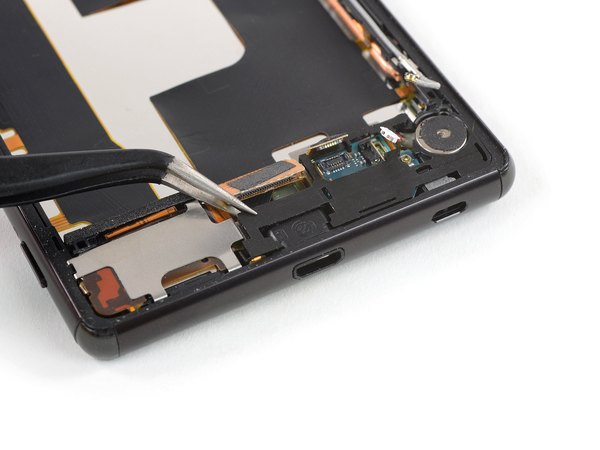

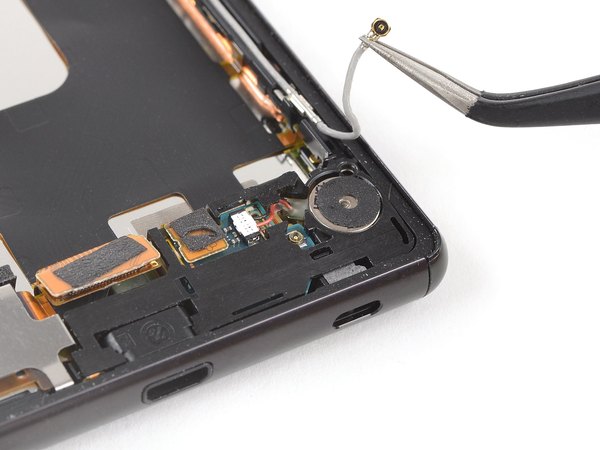

حالا نوک پنس رو ببر زیر کانکتور کابل آنتن و آروم به سمت بالا اهرمش کن تا اتصالش قطع بشه.

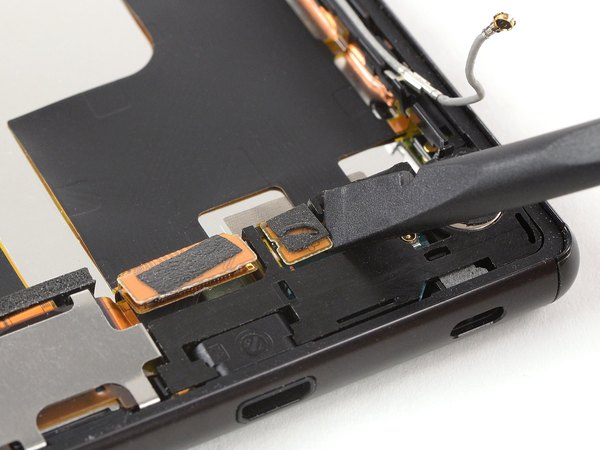

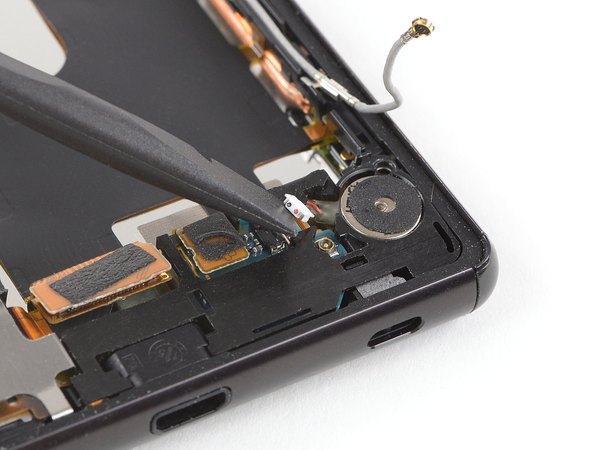

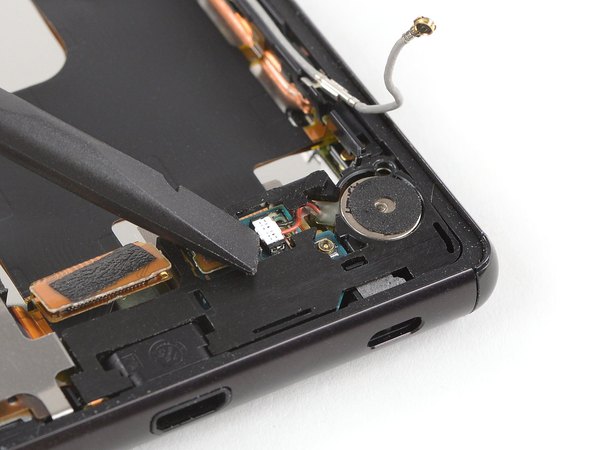

با کمک یه اسپاجر، کانکتور موتور ویبره رو هم به سمت بالا هول بده تا از روی برد جدا بشه.

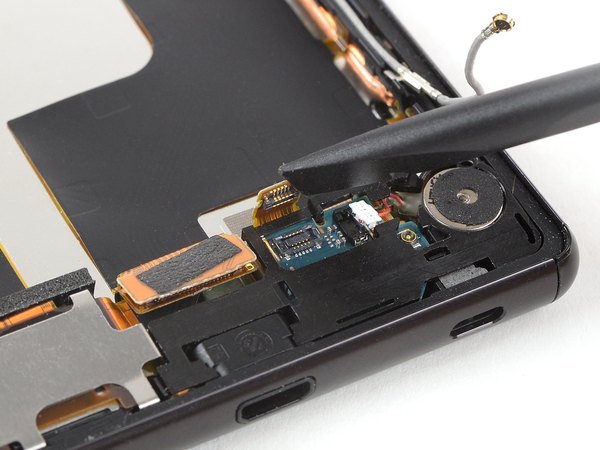

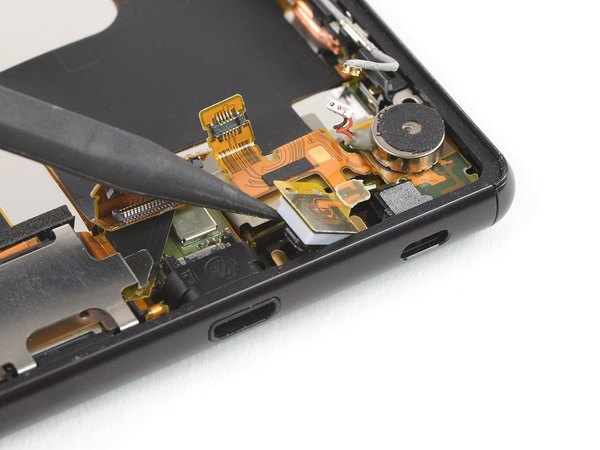

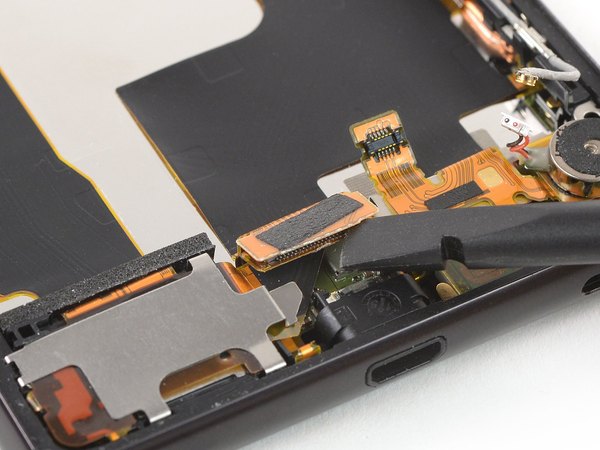

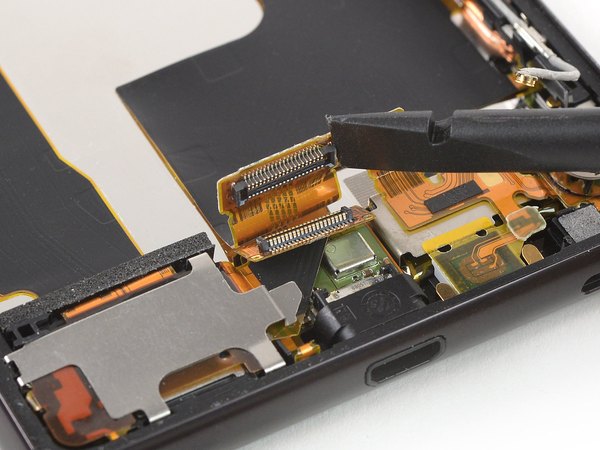

از سمت تخت اسپاجر استفاده کن تا کانکتور فلت کوچیکی که بغل کانکتور موتور ویبره قرار داره رو اهرم کنی و قطعش کنی.

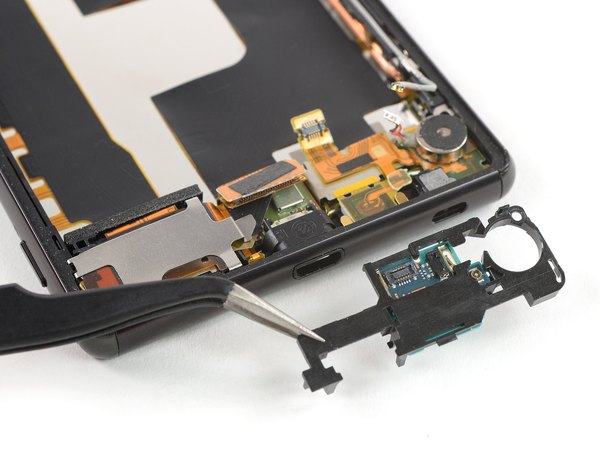

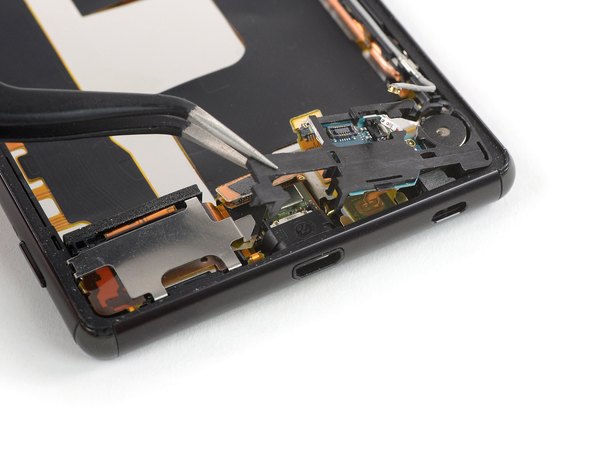

قاب پلاستیکی روی برد ثانویه رو با کمک پنس یا اسپاجر از سمت چپش به سمت بالا اهرم کن تا آزاد بشه. حالا می‌تونی این قاب رو به همراه خود برد ثانویه کلا از روی گوشی برداری.

اگه یه زمانی خواستی فقط خود برد ثانویه رو عوض کنی، می‌تونی خیلی راحت با یه پیک یا پنس، برد رو از قاب پلاستیکیش جدا کنی.

اگه هدفت فقط اینه که بلندگو یا فلت دکمه‌های کناری (شامل سوکت شارژ) رو دربیاری، می‌تونی مستقیم بیای سراغ این مرحله.

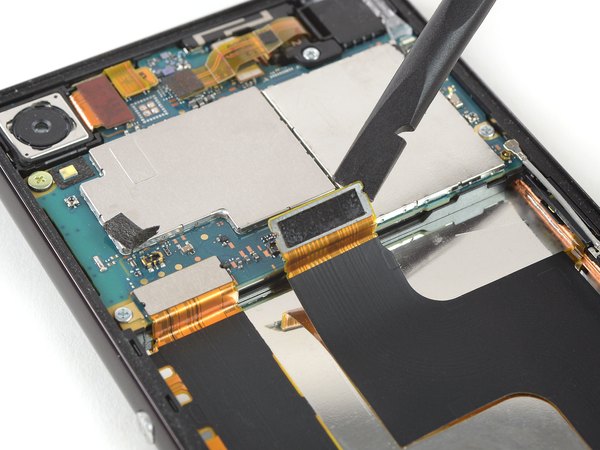

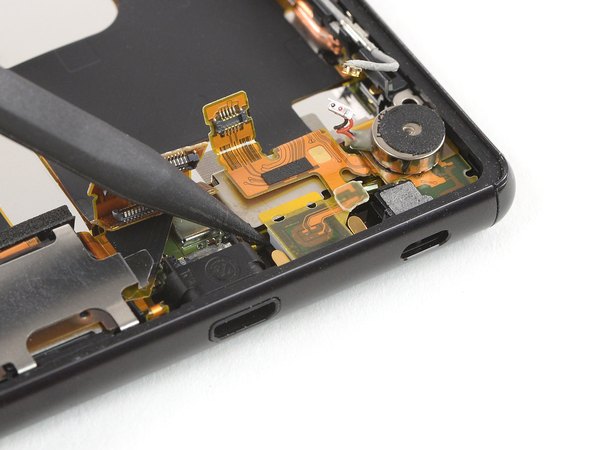

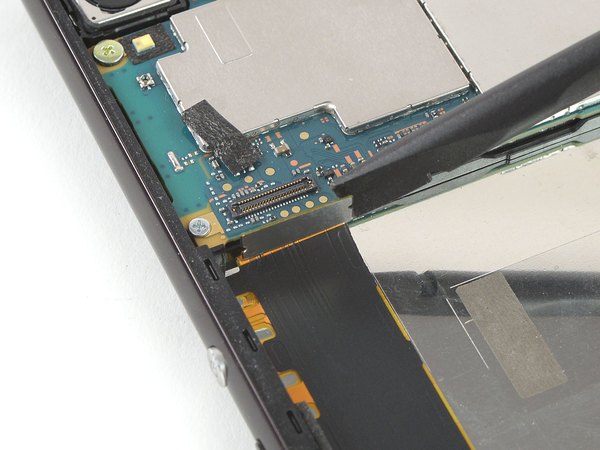

با سمت تخت اسپاجر، زیر کانکتور فلت اصلی بنداز و اون رو از مادربرد قطع کن.

از نوک تیز اسپاجر استفاده کن تا میکروفون رو خیلی آروم از جایگاه خودش بیرون بیاری.

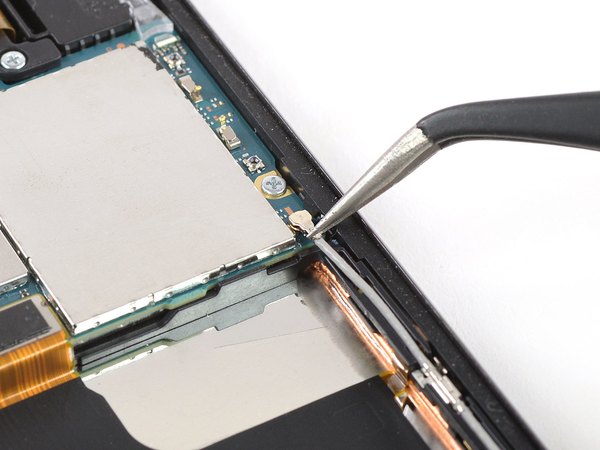

با یه پنس، کانکتور بالایی کابل آنتن رو ببر بالا و از مدار جدا کن.

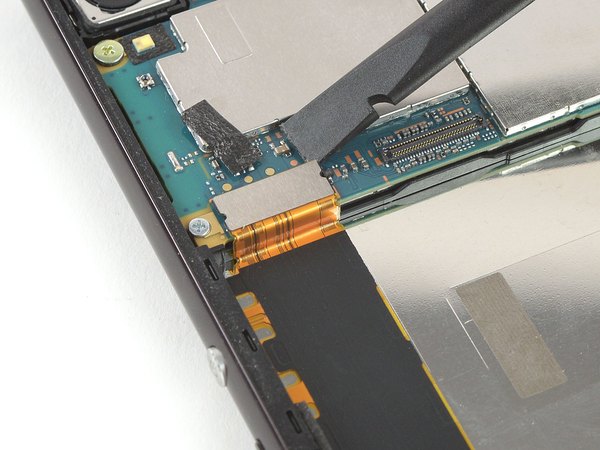

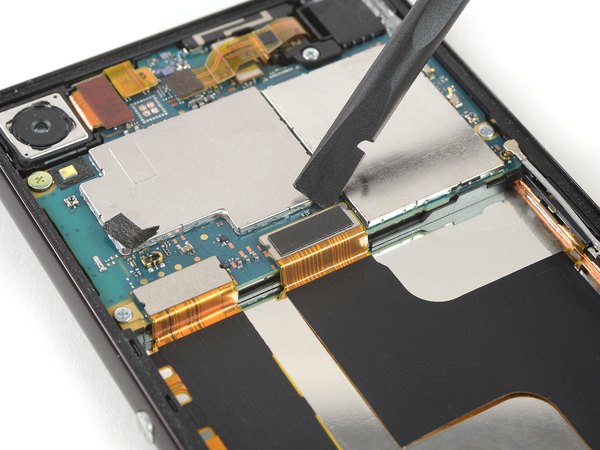

دوباره با اسپاجر، کانکتور فلت اصلی رو اهرم کن تا اتصالش از قسمت بالایی مادربرد هم قطع بشه.

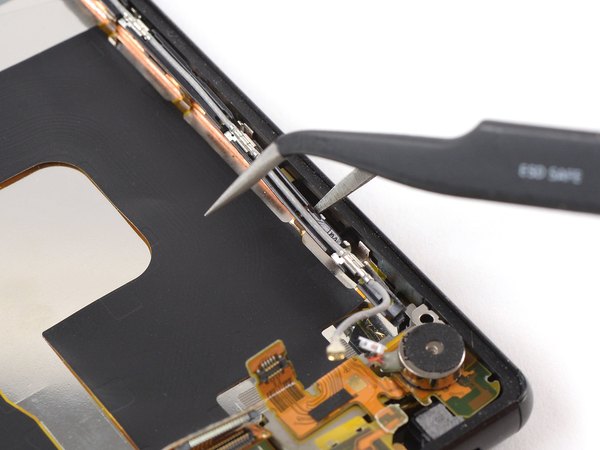

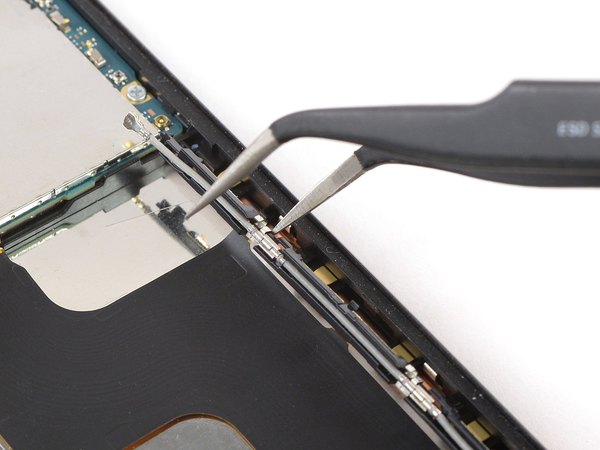

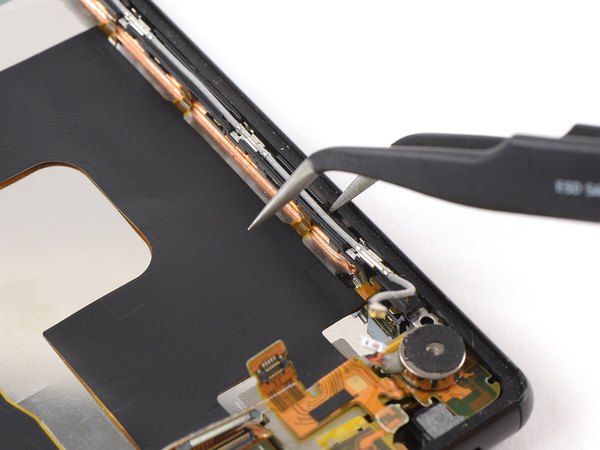

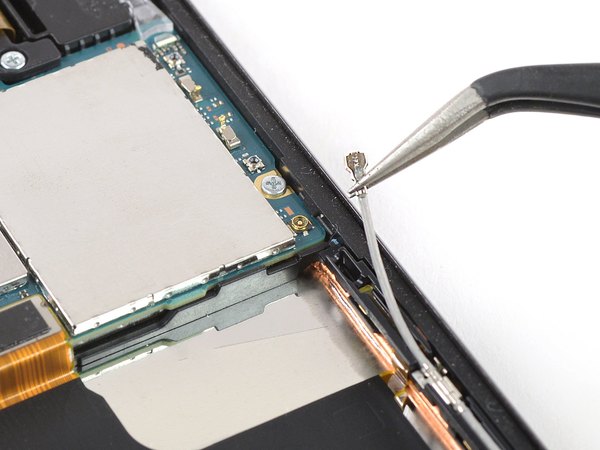

یه طرف پنس رو ببر تو شکاف بین مسیر کابل آنتن و شاسی گوشی. پنس رو یه مقدار به پهلو بچرخون تا گیره‌های پلاستیکی که کابل آنتن رو سمت راست شاسی نگه داشتن آزاد بشن و کابل بیرون بپره.

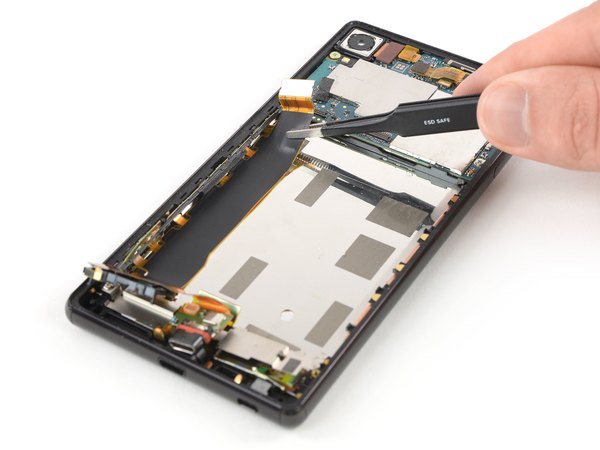

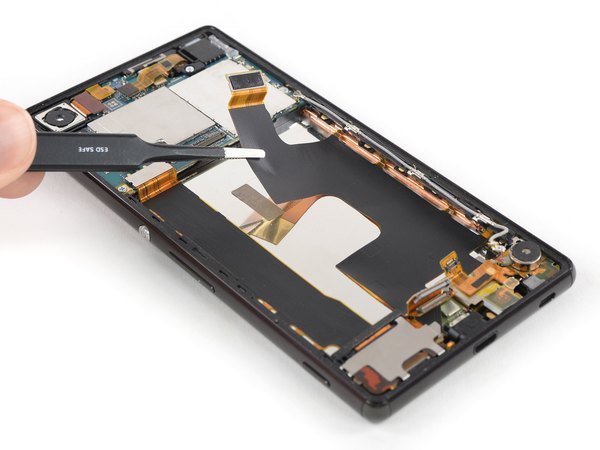

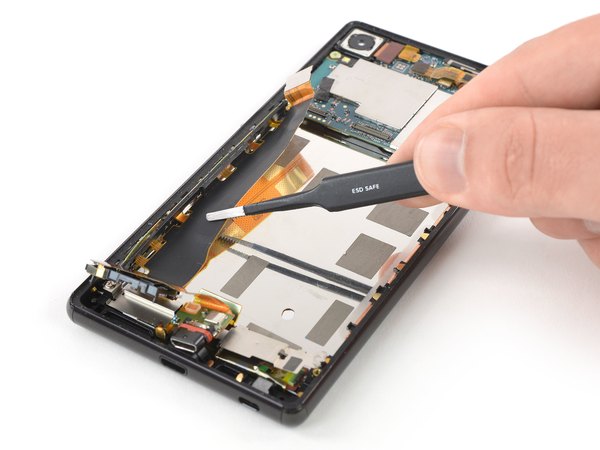

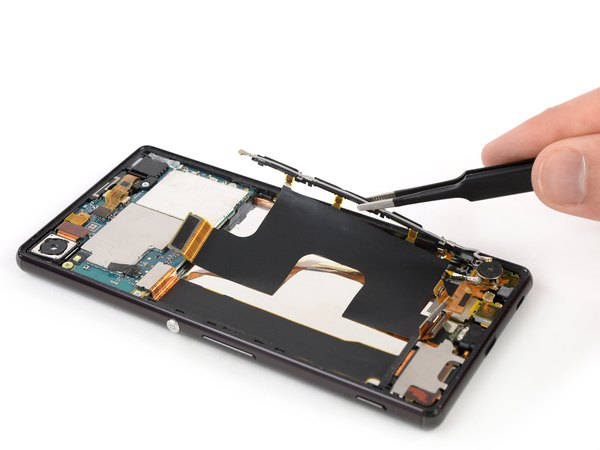

با کمک پنس، فلت اصلی رو بگیرید و آروم از روی شاسی جداش کنید.

اگه دیدی فلت اصلی خیلی محکم چسبیده، می‌تونی آی‌اوپنر رو روی صفحه نمایش بذاری تا حرارتش به زیر فلت برسه و چسبش رو نرم کنه.

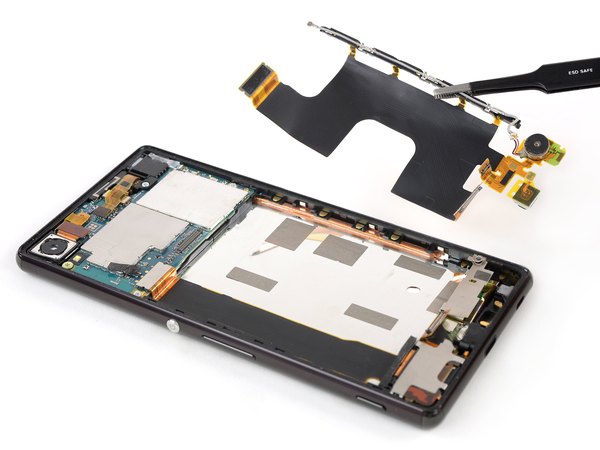

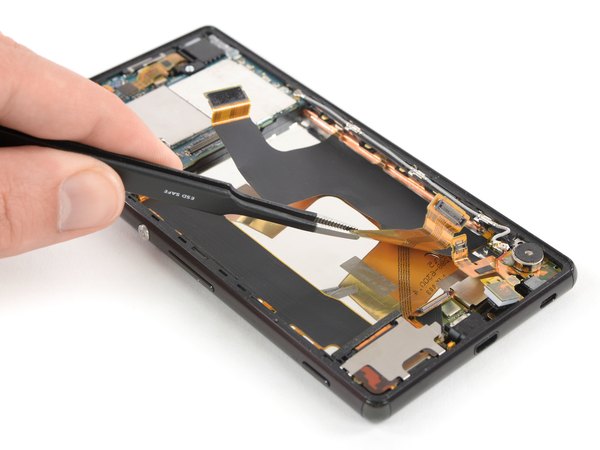

حالا کل مجموعه فلت اصلی، به همراه موتور ویبره و میکروفون رو با پنس بگیر و از گوشی خارج کن.

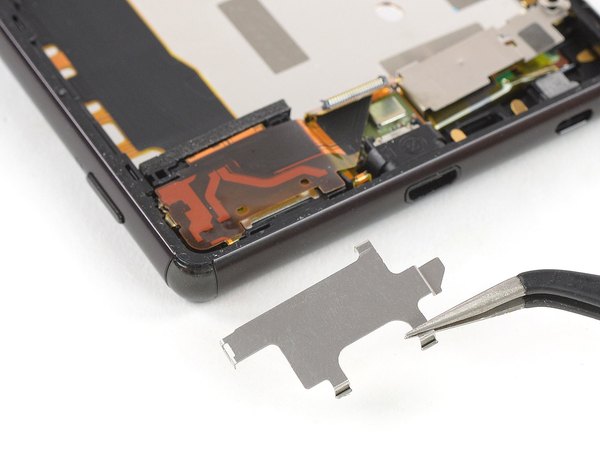

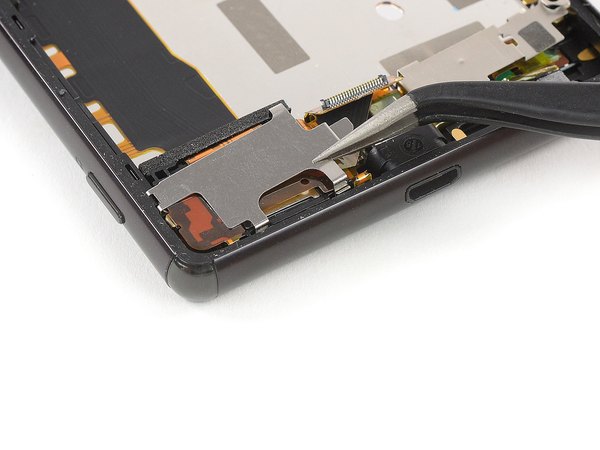

شیلد فلزی کوچیکی که بالای قاب بلندگو (گوشه پایین سمت چپ) قرار داره رو آزاد کن و برش دار.

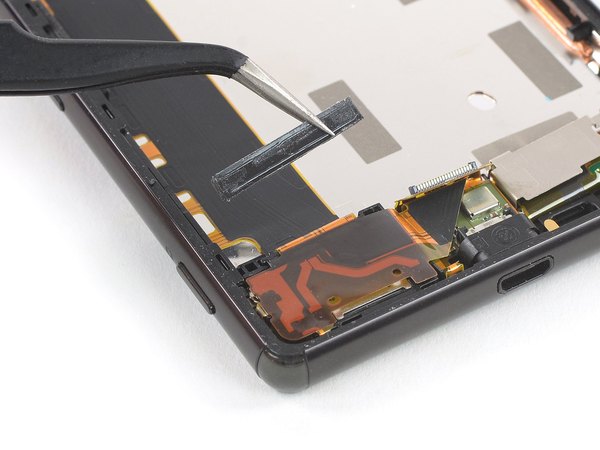

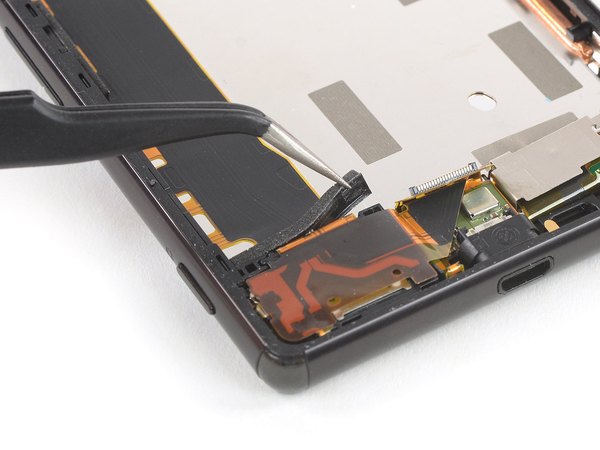

پد فومی که کنار قاب بلندگو چسبیده رو هم جدا کن و بذار کنار.

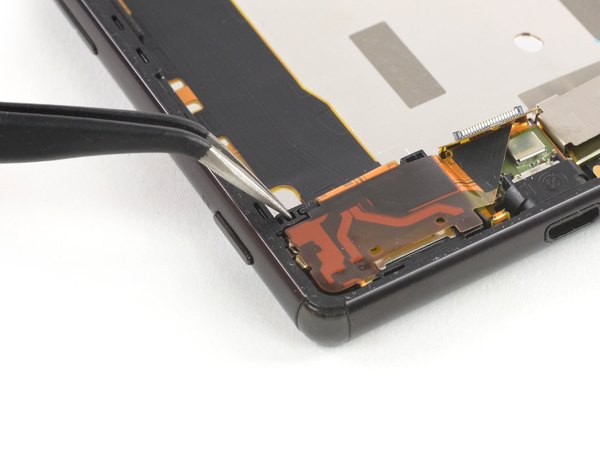

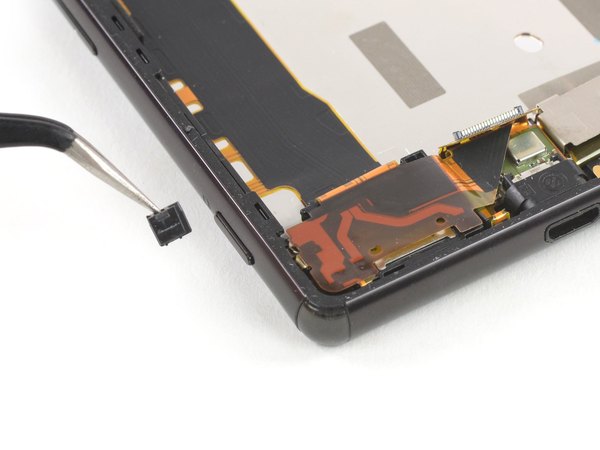

یه محافظ پلاستیکی کوچیک بین شاسی و قاب بلندگو هست؛ اون رو هم از جاش دربیار.

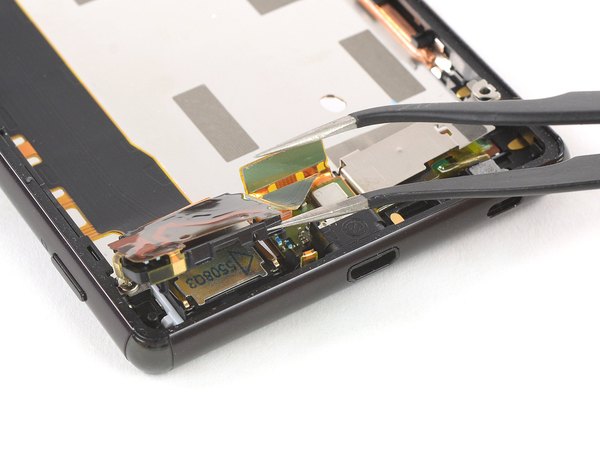

با کمک یه پنس، قاب بلندگو رو به سمت بالا اهرم کن. قاب بلندگو رو به سمت بالا تا کن تا فضای کافی برای درآوردن خود بلندگو تو مرحله بعدی برات فراهم بشه.

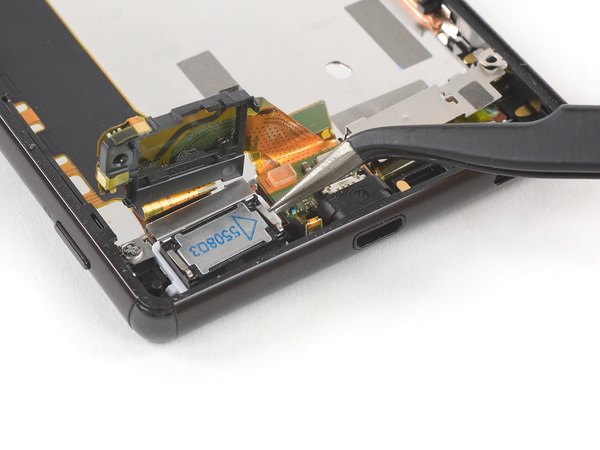

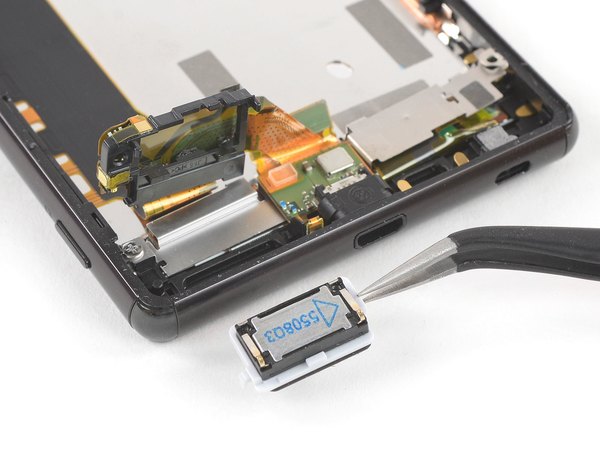

حالا پنس رو ببر زیر بلندگو، اون رو از جاش بلند کن و کلا از گوشی خارجش کن.

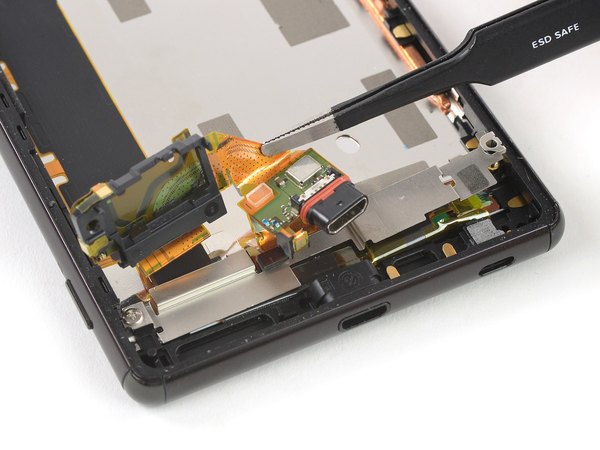

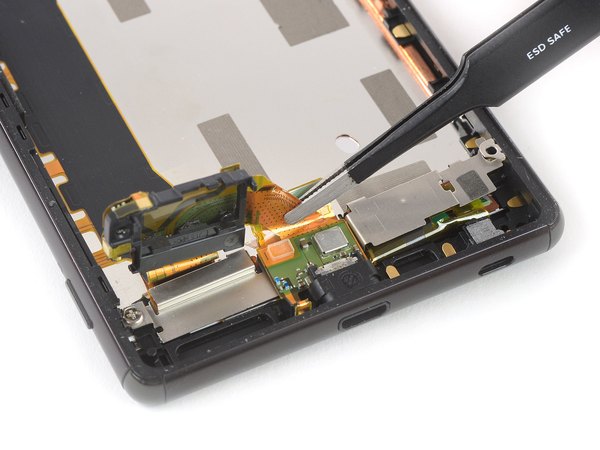

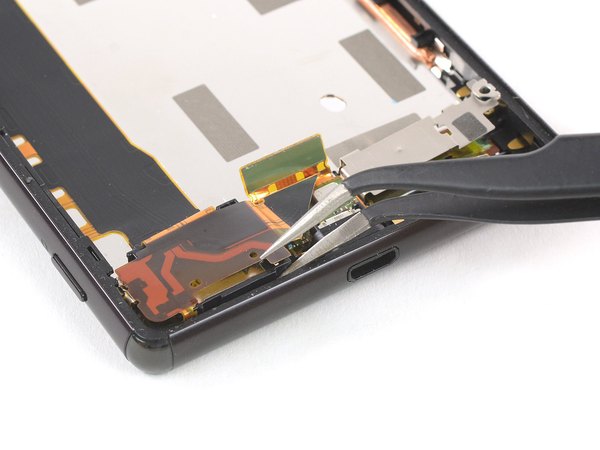

با یه پنس سرکج، فلت رو از فاصله بین سوکت شارژ و قاب بلندگو بگیر. خیلی با احتیاط، سوکت شارژ رو از محفظه‌اش بیرون بکش.

با استفاده از یه اسپاجر، کانکتور فلت دکمه‌های کناری که سمت چپ مادربرد قرار داره رو اهرم کن و قطعش کن.

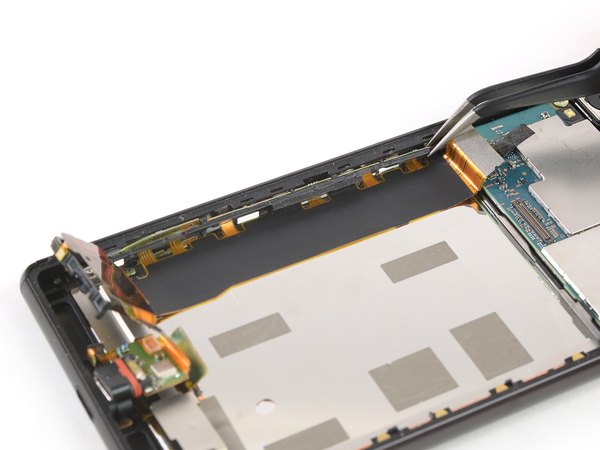

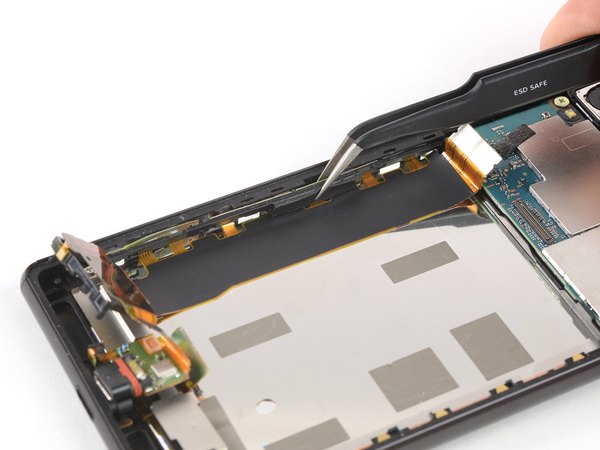

با پنس، گیره‌های پلاستیکی که فلت دکمه‌های کناری رو به سمت چپ شاسی متصل کردن، یکی‌یکی آزاد کن.

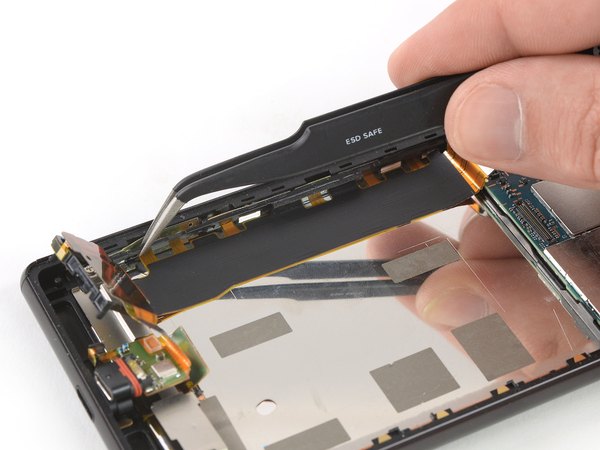

فلت دکمه‌های کناری رو آروم از روی شاسی بلند کن و جداش کن.

باز هم اگه این فلت سفت بود، از حرارت دادن روی ال‌سی‌دی برای نرم کردن چسب زیر فلت استفاده کن.

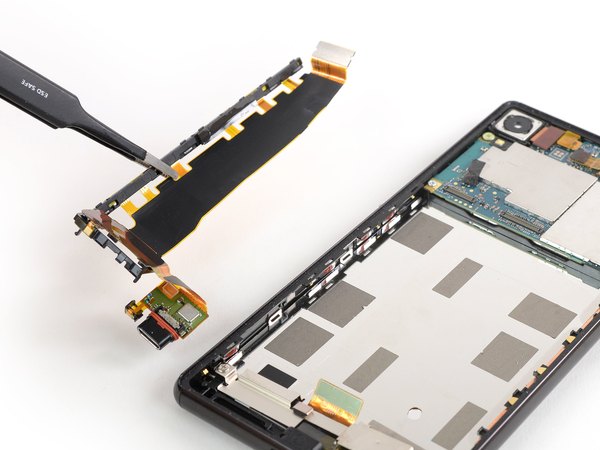

در نهایت، کل مجموعه فلت دکمه‌های کناری به همراه قاب بلندگو و سوکت شارژ رو از گوشی بیرون بیار.

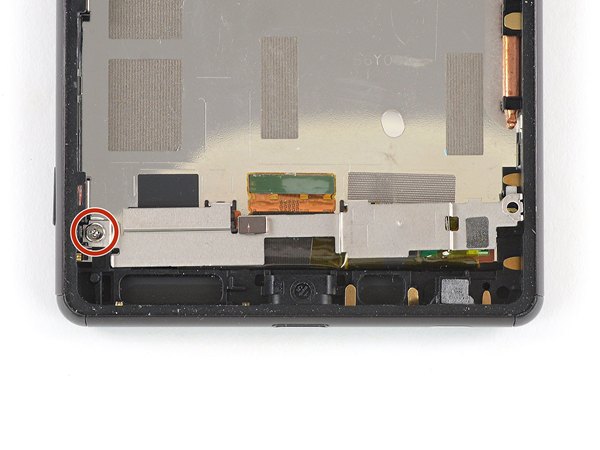

← یه پیچ چهارسو #00 (به طول 2.4 میلی‌متر) رو باز کن.

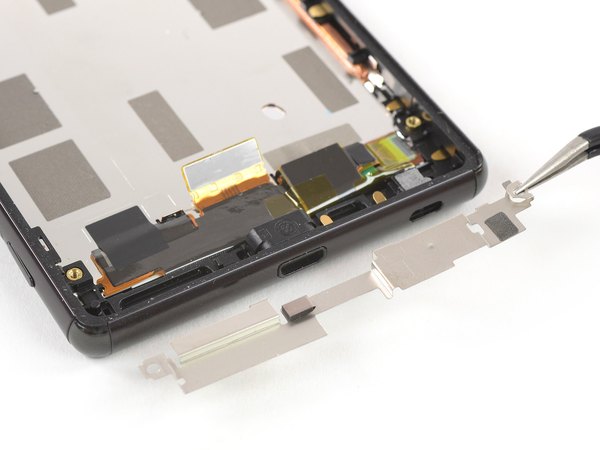

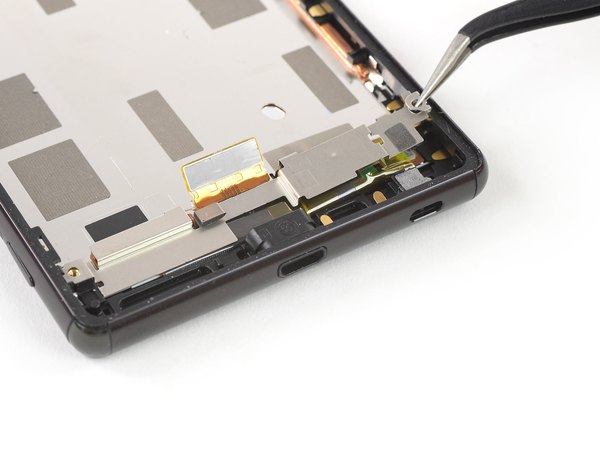

با پنس، گیره شیلد فلزی که روی فلت ال‌سی‌دی قرار گرفته رو باز کن و شیلد رو بردار.

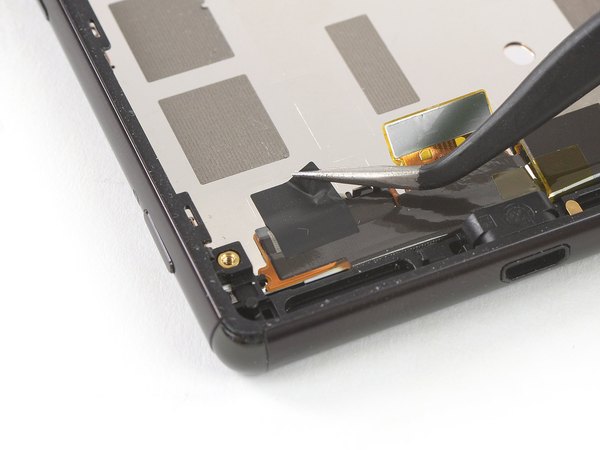

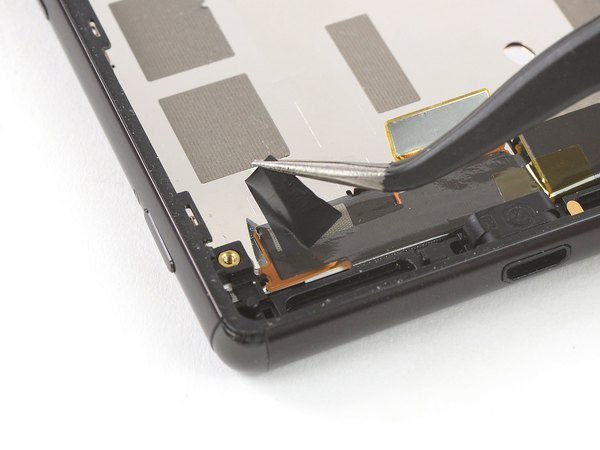

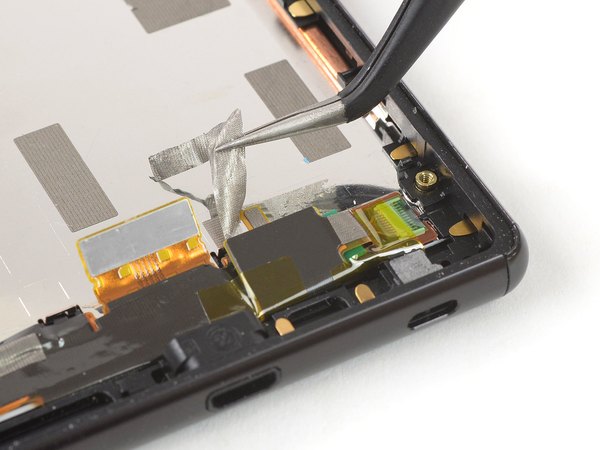

چسب مشکی‌رنگی که سمت چپ مجموعه کابل ال‌سی‌دی رو پوشونده، با پنس بکن. چسب نقره‌ای سمت راست کابل ال‌سی‌دی رو هم جدا کن و بردار.

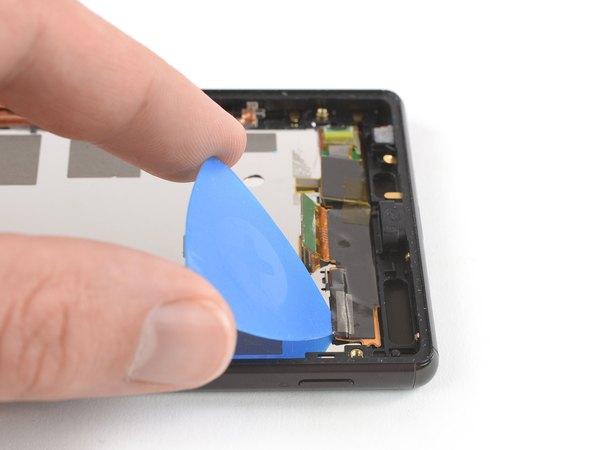

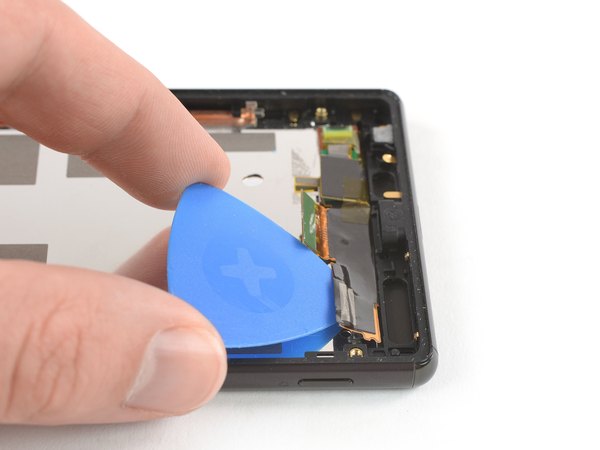

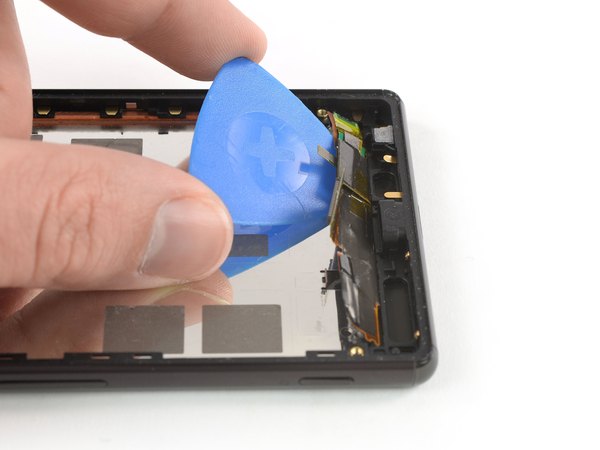

یه پیک بازکننده رو ببر زیر سمت چپ مجموعه کابل ال‌سی‌دی. با استفاده از پیک، کابل رو به سمت بالا اهرم کن. خیلی با احتیاط پیک رو از چپ به راست بکش تا کابل ال‌سی‌دی کلا از روی شاسی جدا بشه.

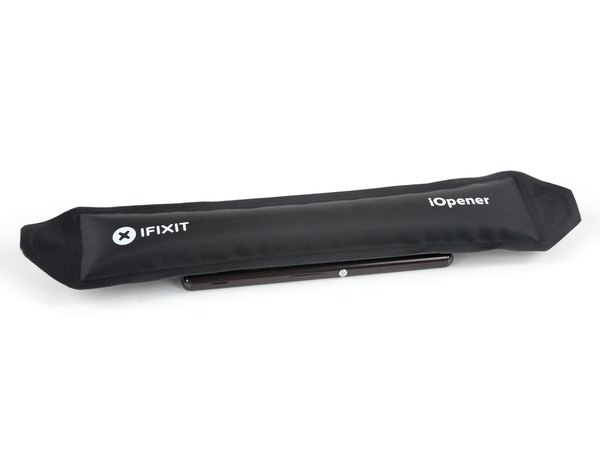

خب، حالا بریم سراغ خود صفحه نمایش. آی‌اوپنر رو حدود دو دقیقه روی ال‌سی‌دی بذار تا چسب‌های زیرش حساب نرم بشن.

چسبی که ال‌سی‌دی رو نگه داشته خیلی محکمه. احتمالا مجبور بشی این کار رو چند بار تکرار کنی و دوباره حرارت بدی تا چسب واقعا شل بشه.

یه ساکشن کاپ رو نزدیک لبه بالایی گوشی، دقیقا زیر اسپیکر مکالمه بچسبون.

اگه ال‌سی‌دی گوشیت شکسته، ساکشن کاپ بهش نمی‌چسبه. می‌تونی روی صفحه رو با چسب نواری پهن بپوشونی یا حتی ساکشن کاپ رو با چسب قطره‌ای بچسبونی و بذاری خشک بشه تا بتونی بکشیش بالا.

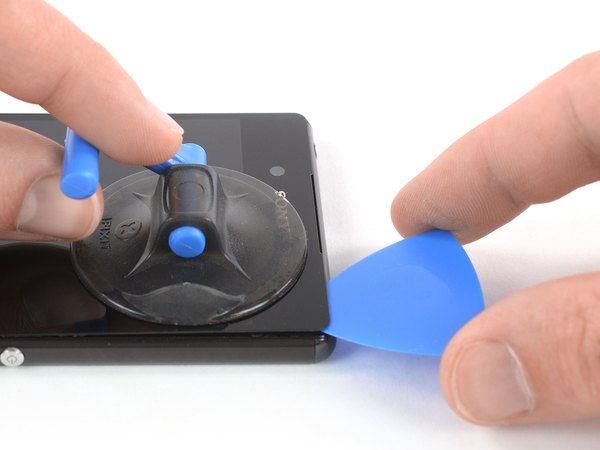

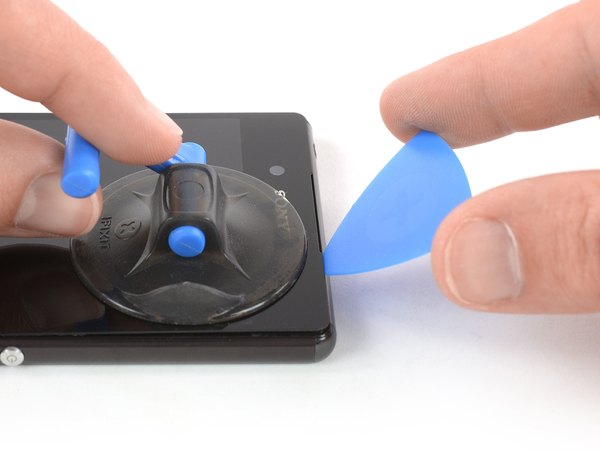

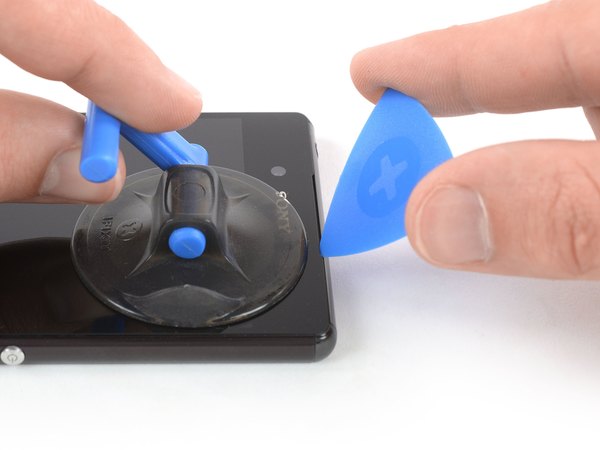

با ساکشن کاپ صفحه رو به سمت بالا بکش و فقط نوک یه پیک رو زیر لبه راست شیار اسپیکر وارد کن. پیک رو به سمت گوشه بالا سمت راست بکش تا چسبش باز بشه. پیک رو همونجا رها کن تا چسب دوباره خودشو نگیره.

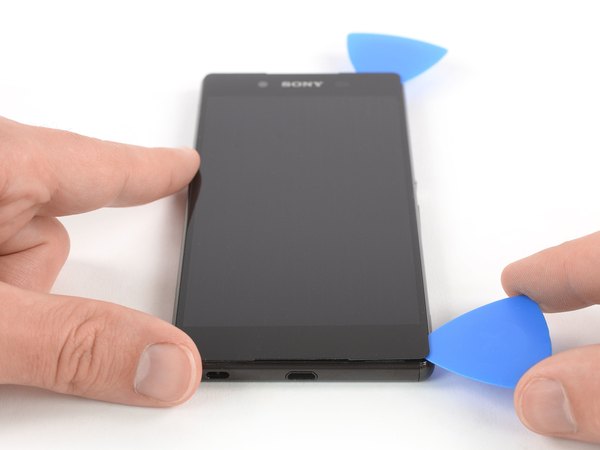

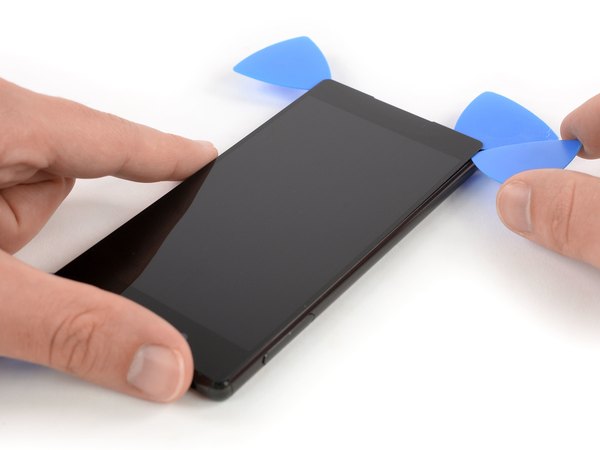

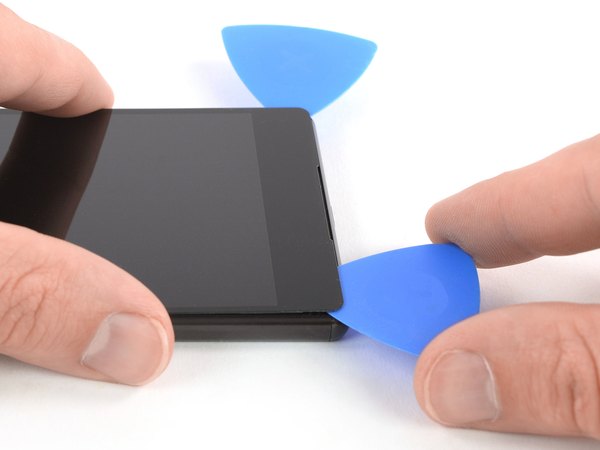

دومین پیک رو تو گوشه بالا سمت راست وارد کن. پیک رو در امتداد لبه راست شاسی به سمت پایین بکش تا چسب‌های این سمت هم آزاد بشن. این یکی رو تو گوشه پایین سمت راست جا بذار.

اگه برش دادن چسب‌ها سخت شد، حتما دوباره از حرارت استفاده کن.

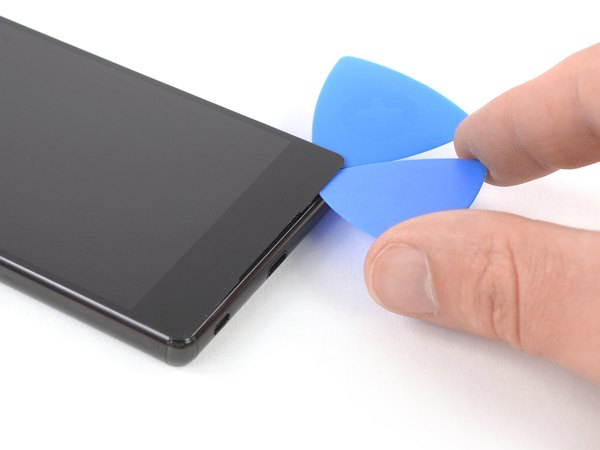

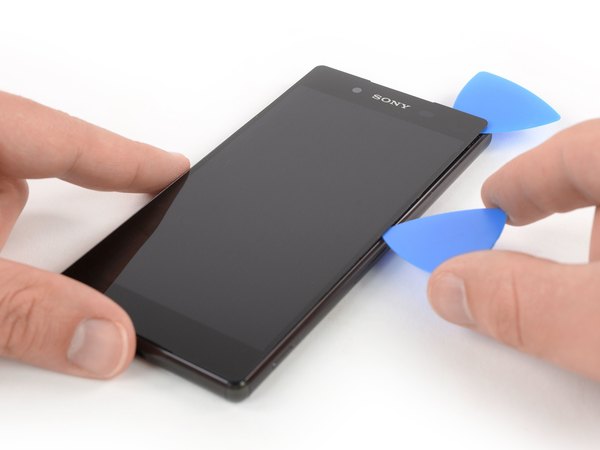

سومین پیک رو زیر لبه پایین سمت راست ال‌سی‌دی بنداز. پیک رو به سمت گوشه پایین سمت چپ بکش تا چسب‌های پایینی باز بشن. پیک رو تو همون گوشه پایین سمت چپ نگه‌دار.

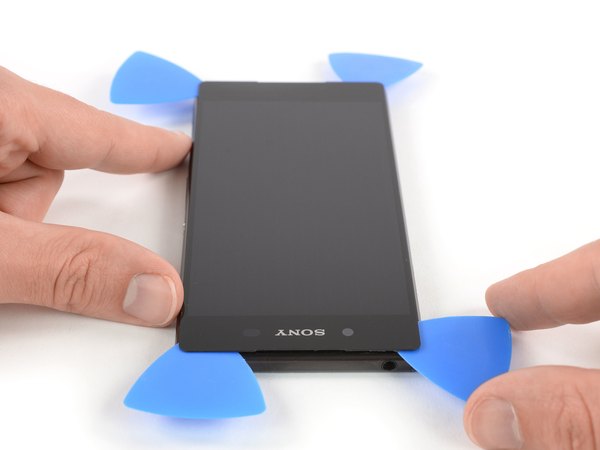

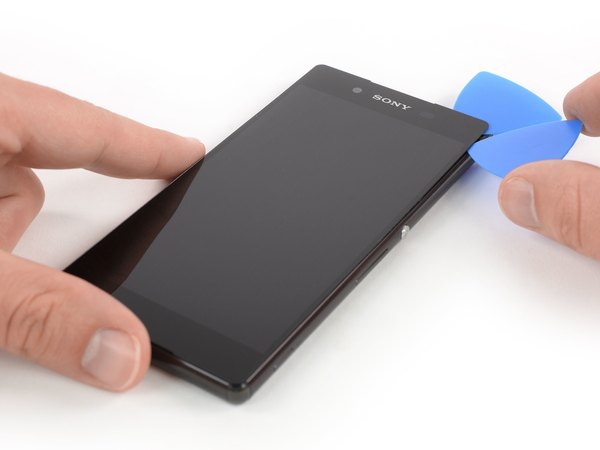

چهارمین پیک رو ببر زیر لبه پایین سمت چپ صفحه. پیک رو روی لبه چپ شاسی به سمت بالا حرکت بده تا چسب‌های این سمت هم بریده بشن.

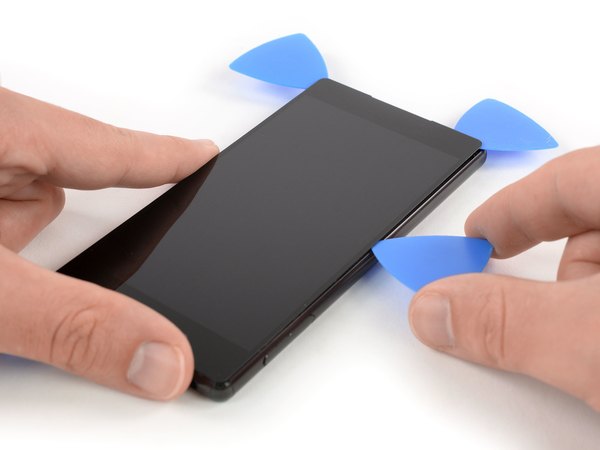

در نهایت، پیک رو تا گوشه بالا سمت چپ بچرخون تا آخرین تیکه‌های چسب هم آزاد بشه.

حواست باشه هنوز ال‌سی‌دی رو کامل بلند نکنی! فلت ال‌سی‌دی هنوز از داخل شکاف شاسی رد شده و گیره.

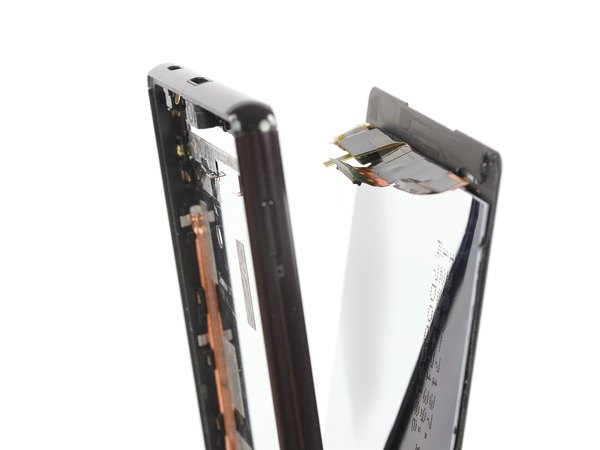

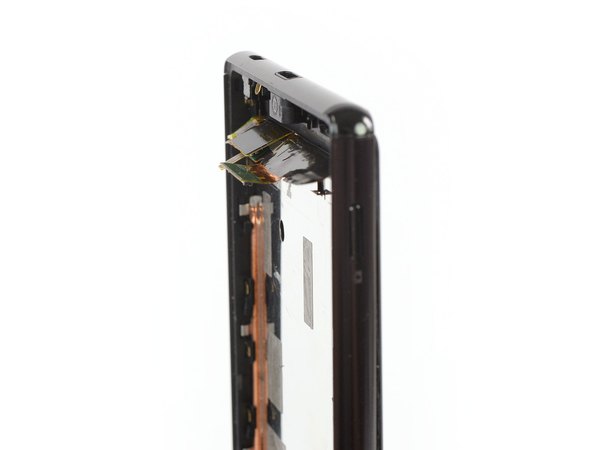

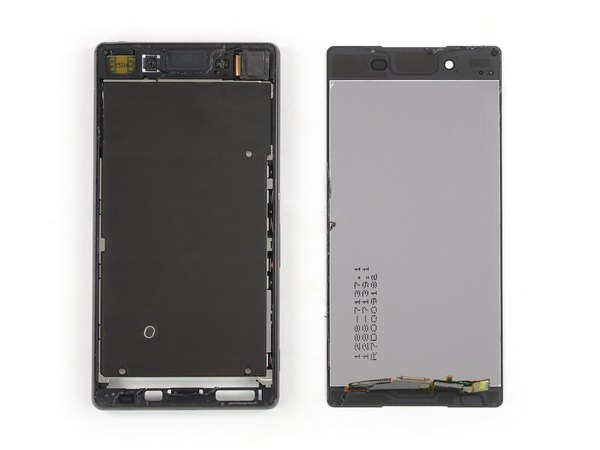

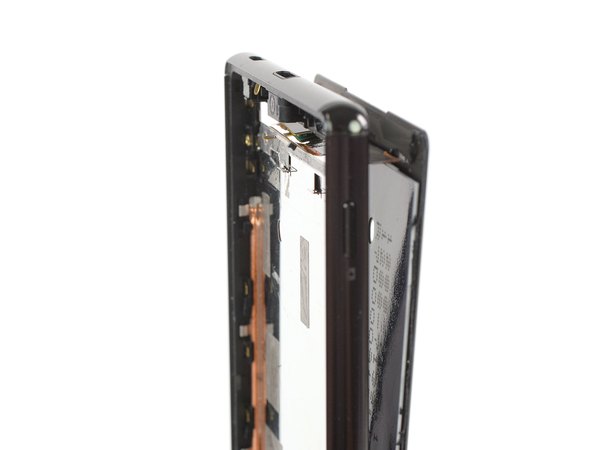

حالا صفحه نمایش رو خیلی آروم از روی شاسی جدا کن و اگه چسبی مونده بود ببر. دقت کن که فلت به شاسی گیر نکرده باشه و با احتیاط اون رو از شکافش بیرون بکش. ال‌سی‌دی معیوب رو کامل بردار.

قبل از اینکه ال‌سی‌دی جدید رو نصب کنی، حتما شاسی رو برق بنداز. تمام چسب‌های قدیمی رو پاک کن و سطح رو با دستمال بدون پرز و الکل ایزوپروپیل تمیز کن.

برای نصب ال‌سی‌دی جدید، بهترین کار استفاده از چسب‌های دوطرفه مخصوص همون مدله. چسب رو روی لبه‌های شاسی بزن، فلت ال‌سی‌دی جدید رو با دقت از شکاف رد کن، پنل رو تنظیم کن و آروم فشار بده تا سر جاش فیکس بشه.

حتما قبل از چسب‌کاری نهایی، کابل‌ها رو موقت وصل کن و گوشی رو روشن کن تا از کارکرد درست تاچ و تصویر مطمئن بشی. بعد از اون برای بستن کامل دستگاه، فقط کافیه مراحلی که طی کردیم رو برعکس انجام بدی.
