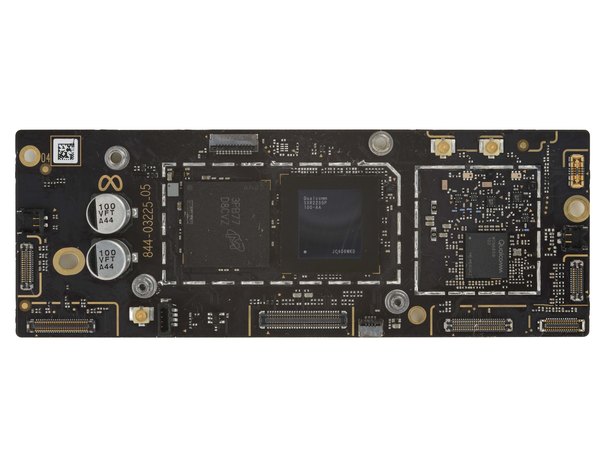

کالبدشکافی متا کوئست 3S: نگاهی به تراشه‌های روی برد

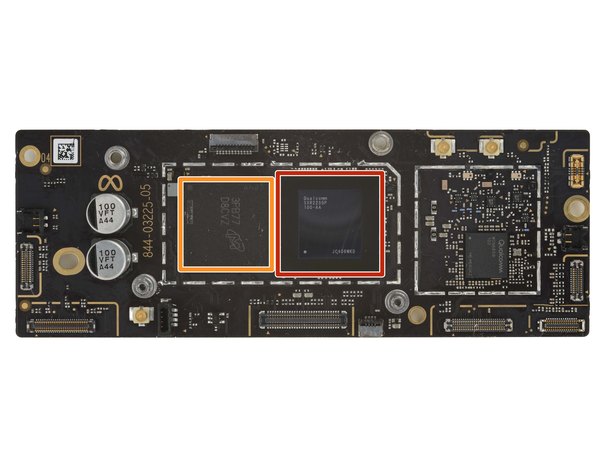

← پردازندهٔ این دستگاه دقیقا همون مغز متفکریه که گرافیک‌های خیره‌کننده سه‌بعدی رو برات رندر می‌کنه. اینجا پردازنده 6 هسته‌ای قدرتمند اسنپدراگون XR2 نسل دوم (مدل SXR2230P-100-AA) ساخت شرکت کوالکام رو داریم که قلب تپندهٔ هدست محسوب می‌شه.

← برای اینکه موقع اجرای بازی‌های سنگین خیالت از بابت سرعت و مولتی‌تسکینگ راحت باشه، یه حافظه رم 8 گیگابایتی از نوع LPDDR5 ساخت Micron (مدل WT:B) دقیقا کنار پردازنده تعبیه شده.

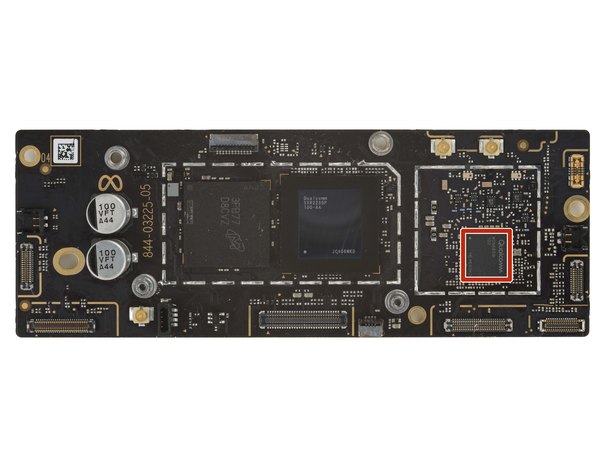

← تو دنیای واقعیت مجازی، تاخیر تو انتقال دیتا یعنی سرگیجه و افت کیفیت! به همین خاطر از تراشه کوالکام مدل WCN6856-102 استفاده شده. این سیستم همه‌کاره، هم شبکه پرسرعت وای‌فای 6 (802.11ax) و هم بلوتوث نسخه 5.3 رو مدیریت می‌کنه.

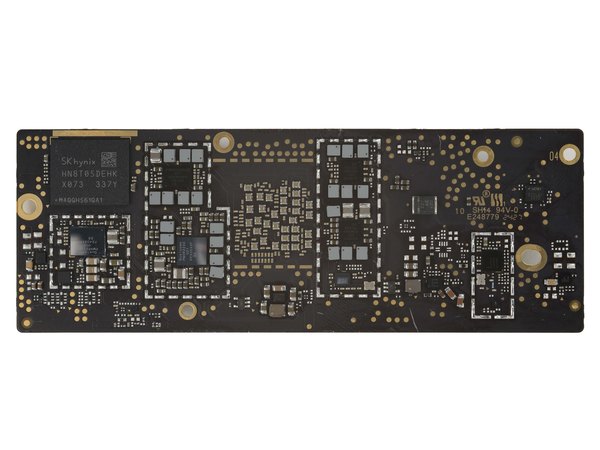

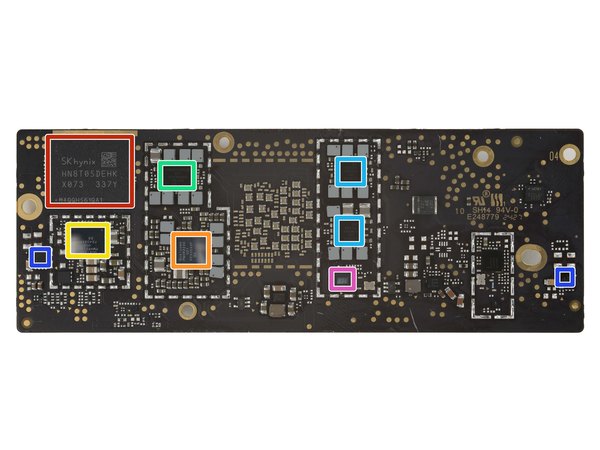

← برد رو که برگردونیم، می‌رسیم به فضای ذخیره‌سازی دستگاه. این تراشه بزرگ، حافظه 128 گیگابایتی فلش NAND از شرکت SK hynix با شماره مدل HN8T05DEHKX073 هست که سیستم‌عامل و همه بازی‌هات رو تو خودش نگه می‌داره.

← این سمت برد پر از تراشه‌های مدیریت تغذیه‌ست. اولین عضو این تیم، آیسی مدیریت انرژی کوالکام مدل PMXR2230-001 هست که ولتاژها رو برای بخش‌های مختلف تنظیم می‌کنه.

← کنارش یه تراشه دیگه از همون خانواده با مدل PMXR2230B-002 قرار گرفته تا تو مدیریت جریان برق و بهینه‌سازی مصرف باتری کمک‌حال سیستم باشه.

← باز هم یه آیسی مدیریت تغذیه دیگه از کوالکام! مدل PMXR2230VE-001 نشون می‌ده که قطعات مختلف این هدست به ولتاژهای به شدت تفکیک‌شده و دقیقی نیاز دارن.

و بالاخره آخرین کنترلر این بخش، تراشه مدیریت برق کوالکام مدل PMXR2230VS-001 هست. ترکیب تمام این آیسی‌ها باعث می‌شه قطعات ظریف مدار جلوی نوسانات، کاملا بیمه بشن.

برای تولید صدای محیط بازی با حجم و کیفیت عالی، مهندسا از یه آمپلی‌فایر صوتی مونو کلاس D ساخت Analog Devices استفاده کردن.

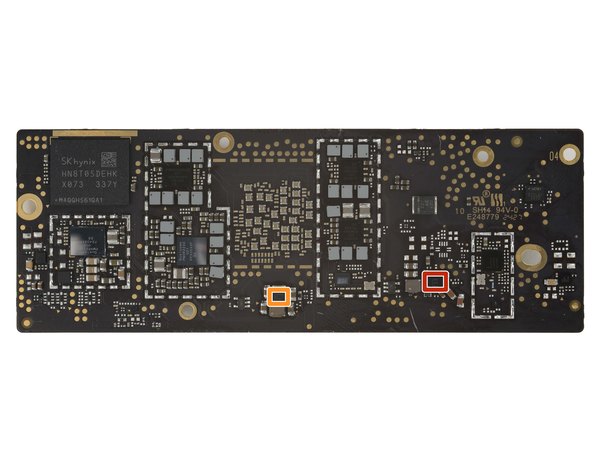

← این تراشه فسقلی هم تولیدکننده پالس ساعت (Clock Generator) کوالکامه. وظیفه‌اش اینه که زمان‌بندی سیگنال‌ها رو بین تمام آیسی‌های روی برد هماهنگ کنه تا سیستم دچار تداخل نشه.

← تامین شارژ ایمن باتری هدست بر عهده این تراشه‌ست. با توجه به ظاهر و جایگاهش، به احتمال خیلی زیاد این قطعه یه آیسی شارژر باتری از شرکت معتبر Monolithic Power Systems هست.

← اینجا هم یه آیسی تامین‌کننده ولتاژ از شرکت Texas Instruments داریم که با یک سلف، دو خروجی ولتاژ مجزا رو برای بخش‌های حساس مدار فراهم می‌کنه.

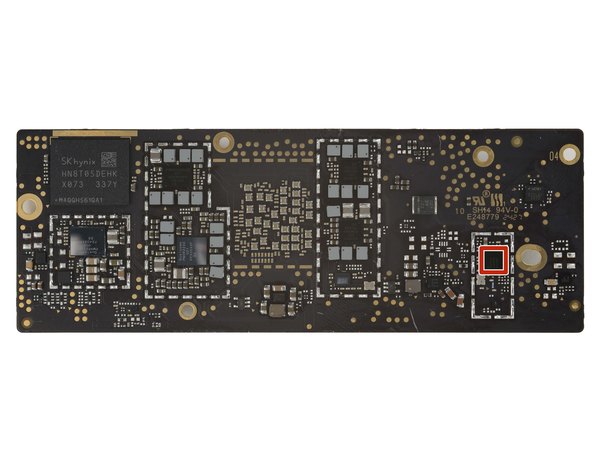

← ارتباط مداوم و بدون تأخیر کنترلرها (دسته‌ها) با هدست واقعا حیاتیه. برای این کار از سیستم-روی-چیپ (SoC) بلوتوث نسخه 5.4 ساخت Nordic Semiconductor استفاده شده که مصرف باتری پایینی داره اما سرعت تبادل اطلاعاتش عالیه.

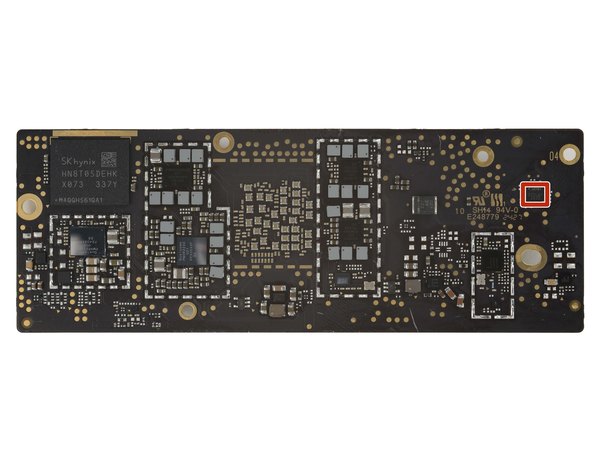

← بدون این قطعه، هدست اصلا متوجه نمی‌شه سرت رو داری به کدوم سمت می‌چرخونی! این سنسور شتاب‌سنج و ژیروسکوپ ساخت TDK-InvenSense، وظیفه ردیابی دقیق و بی‌وقفه حرکات سر تو رو توی فضای سه‌بعدی داره. امیدوارم از این نگاه عمیق به دل قطعات متا کوئست 3S تو مجله آیسی‌مدار حسابی لذت برده باشی و دید بهتری نسبت به مهندسی این گجت جذاب پیدا کرده باشی. حتما این مطلب رو برای بقیه دوستای گیک و علاقه‌مندت هم بفرست تا اونا هم ببینن زیر این قاب پلاستیکی چه خبره!
