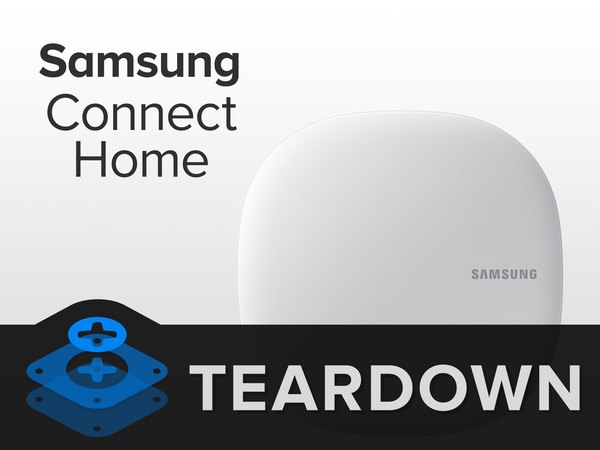

کالبدشکافی Samsung Connect Home: جعبه جادویی سامسونگ برای اینترنت و خانه هوشمند

قبل از اینکه بریم سراغ پیچ‌گوشتی، بیا ببینیم این دیسک پلاستیکی که پر از مداره، اصلا چه کارایی می‌تونه انجام بده؟

← وای‌فای: سرعت 400 مگابیت بر ثانیه روی فرکانس 2.4 گیگاهرتز و سرعت 866 مگابیت روی فرکانس 5 گیگاهرتز (پروتکل AC1300).

← پوشش‌دهی شبکه بی‌سیم تا 1500 فوت مربع (حدود 140 متر مربع).

← مدیریت گجت‌های هوشمند خونه از طریق بلوتوث، زیگبی (Zigbee) و Z-Wave.

← ظاهرش هم که شبیه دیسک هاکیه، ولی خب قرار نیست باهاش ورزش کنیم!

البته اگه نسخه قوی‌تر یعنی Connect Home Pro رو انتخاب کرده باشی، سرعت وای‌فای خیلی بهتری گیرت میاد:

← وای‌فای نسخه پرو: سرعت 800 مگابیت روی 2.4 گیگاهرتز و 1733 مگابیت روی 5 گیگاهرتز (پروتکل AC2600).

این یه ربات فضایی نیست، فقط پنل پشتی دستگاهمونه که قراره بازش کنیم! سامسونگ اینجا طراحی رو کاملا مینیمال نگه داشته؛ فقط سه تا پورت برای برق، کابل LAN و کابل اینترنت (WAN) تعبیه شده، به اضافه یه سوراخ خیلی ریز برای ریست کردن گجت.

اگه به لبه‌های پایینی دقت کنی، دور تا دور دستگاه شیارهای تهویه هوا قرار گرفته تا این هاب بتونه موقع پردازش‌های سنگین خودش رو خنک نگه داره.

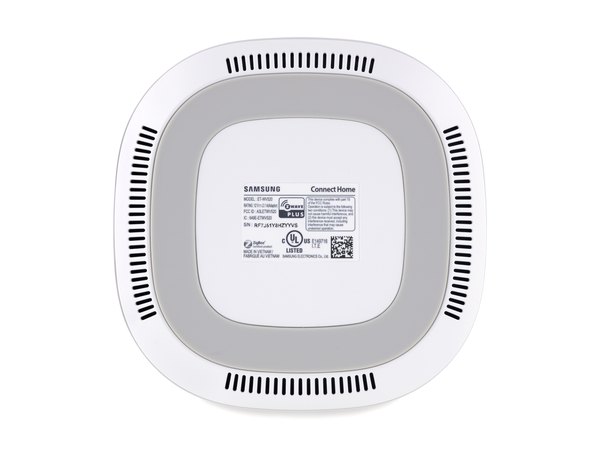

شاید فکر کنی زیر اون برچسب پایینی یه راز مهندسی مخفی شده باشه، اما وقتی کندیمش فقط یه مشت شماره سریال و استاندارد وایرلس پیدا کردیم.

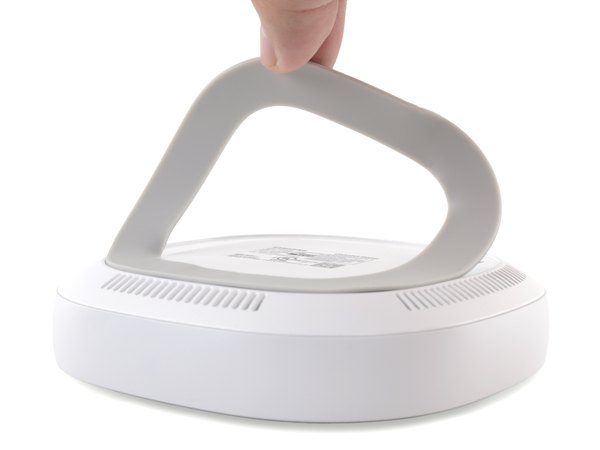

برای باز کردن این دستگاه، اول باید دنبال پیچ‌های مخفی بگردیم. معمولا شرکت‌ها پیچ‌ها رو کجا قایم می‌کنن؟ بله، زیر پایه‌های لاستیکی پایین دستگاه!

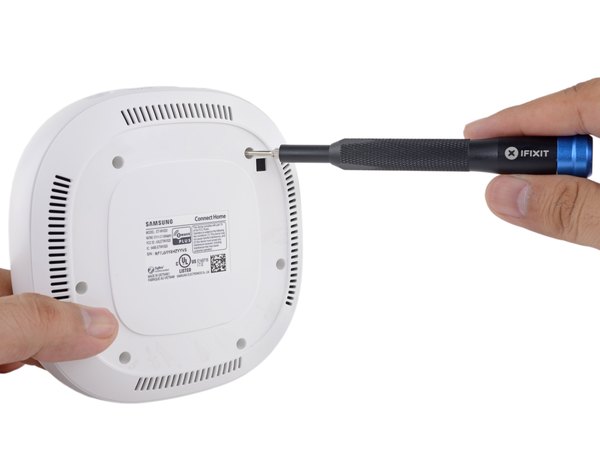

خوشبختانه سامسونگ ما رو با پیچ‌های عجیب و غریب اذیت نکرده و از همون پیچ‌های استاندارد چهارسو #00 استفاده کرده. این یعنی با یه ابزار ساده می‌شه دستگاه رو باز کرد.

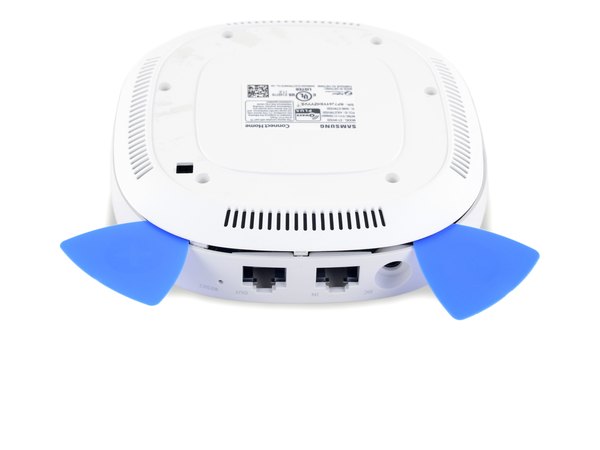

حالا نوبت استفاده از پیک‌های بازکننده‌ست. این ابزارهای پلاستیکی خیلی راحت میرن لای درز بدنه و خارهای داخلی رو بدون آسیب زدن آزاد می‌کنن.

موقع استفاده از پیک‌ها، فشار بیش از حد نیار تا لبه‌های پلاستیکی قاب زخمی نشن و ظاهر دستگاه خراب نشه.

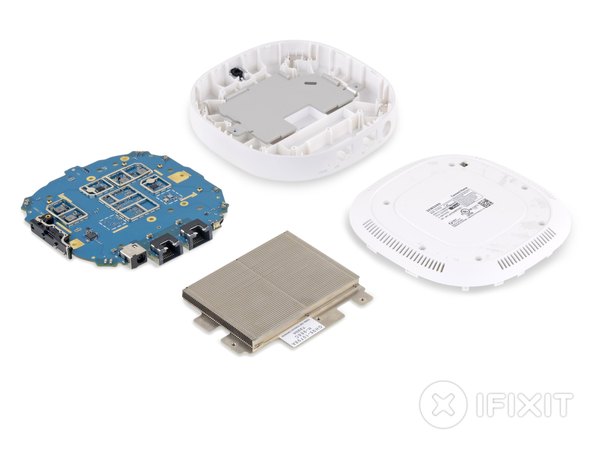

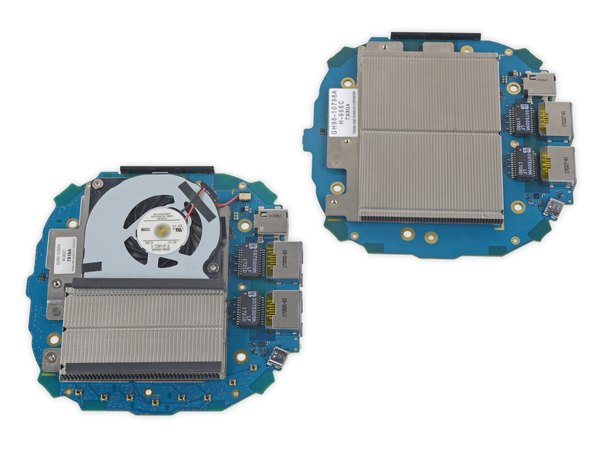

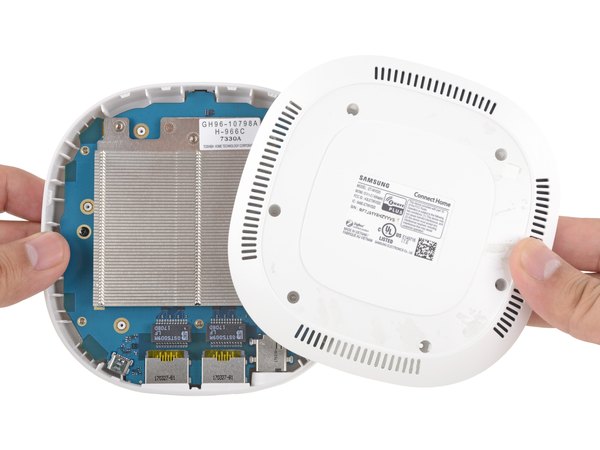

قاب که برداشته می‌شه، اولین چیزی که چشم رو می‌گیره یه هیت‌سینک (خنک‌کننده فلزی) فوق‌العاده بزرگه که مجرای عبور هوا هم داره! مشخصه که اون زیر پردازنده‌ها حسابی داغ می‌کنن. اگه فکر می‌کنی این هیت‌سینک بزرگه، باید بدونی که تو نسخه Pro دستگاه، یه فن کوچیک هم به این مجموعه اضافه شده!

برای یه روتر خونگی که معمولا بی‌سروصدا یه گوشه می‌مونه، این حجم از مهندسی خنک‌کننده واقعا نشون‌دهنده قدرت بالای پردازشیشه.

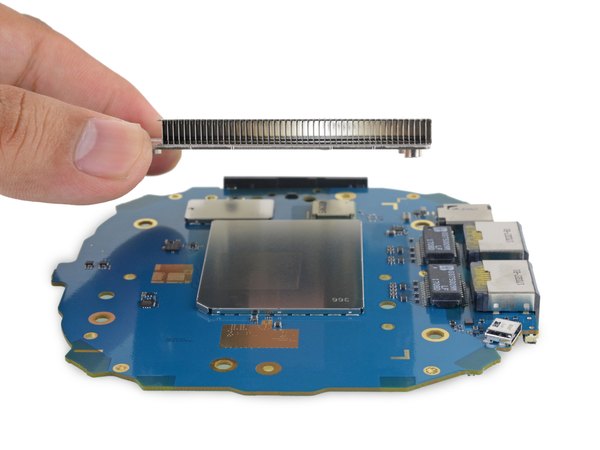

وقتی هیت‌سینک رو درمیاریم، با یه شیلد (محافظ فلزی) بزرگ روبه‌رو می‌شیم که روی آیسی‌ها کشیده شده. باید این رو هم برداریم تا به گنجینه سیلیکونی برسیم.

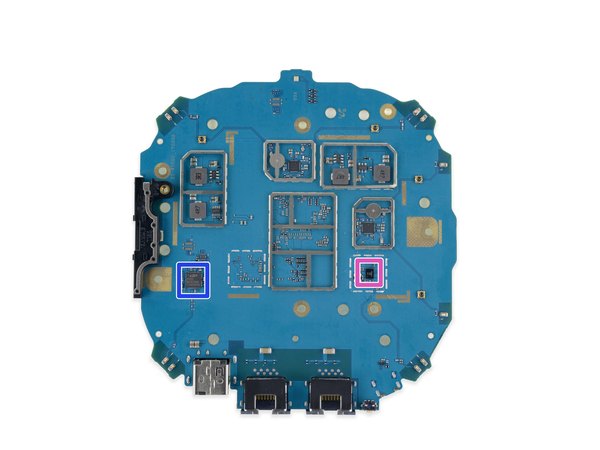

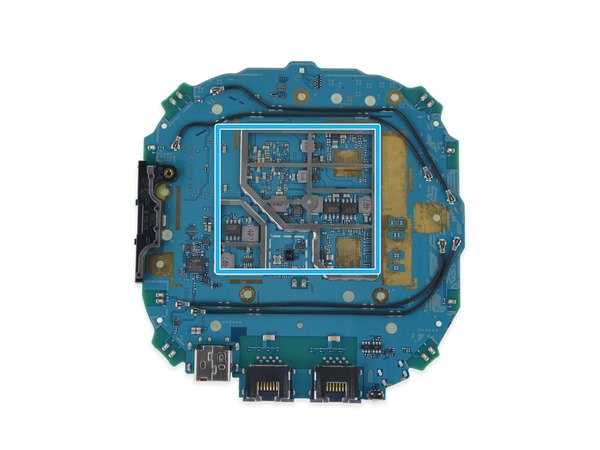

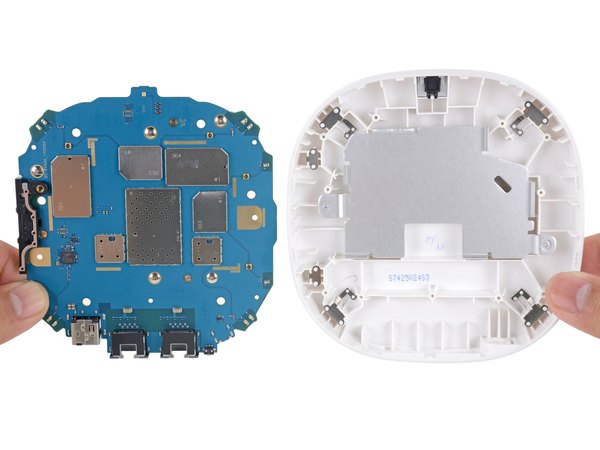

حالا بیا یه نگاه به پشت مادربرد بندازیم. اون مستطیل مشکی سمت چپ، در واقع آنتن Z-Wave دستگاهه. یه سری گیره فلزی هم هستن که اتصال برد به قاب رو محکم می‌کنن.

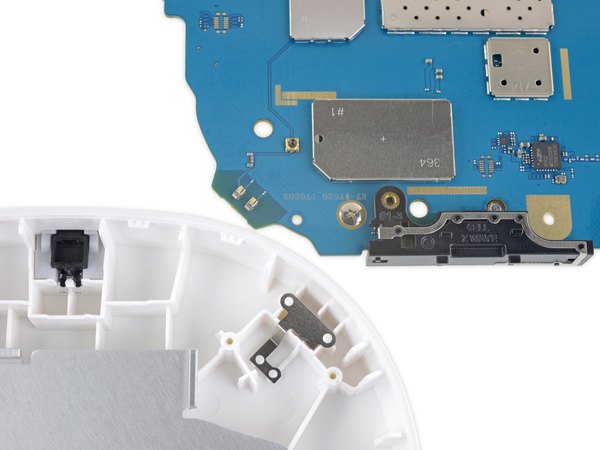

جالبه بدونی روی برد جای کانکتورهای کواکسیال وجود داره، اما سامسونگ تصمیم گرفته از اتصال‌های فنری استفاده کنه. این طراحی برای تعمیر خیلی عالیه چون موقع باز کردن، کابل ظریفی برای پاره شدن وجود نداره.

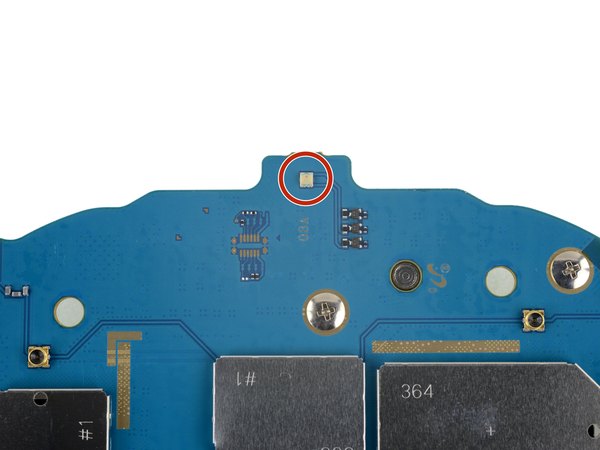

← در نهایت، یه دونه چراغ ال‌ای‌دی تنها رو می‌بینیم که وظیفه داره وضعیت روشن بودن و کارکرد روتر رو بهت نشون بده.

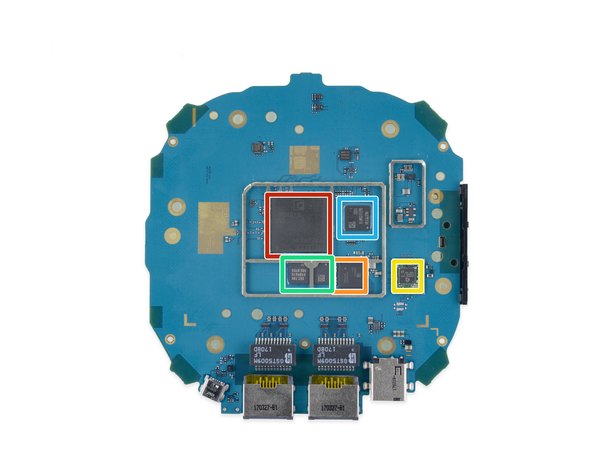

شیلدهای محافظ تداخل الکترومغناطیسی (EMI) رو برداشتیم تا ببینیم قلب تپنده این روتر دقیقا از چه قطعاتی تشکیل شده:

← پردازنده اصلی دستگاه (SoC) ساخت شرکت کوالکام (Qualcomm). مغز متفکر هاب همینه و دقیقا به خاطر همین آیسی بود که اون هیت‌سینک بزرگ رو تعبیه کرده بودن.

← تراشه سوییچ اترنت از کوالکام آتروس (Qualcomm Atheros) که وظیفه مدیریت ارتباطات شبکه‌ای پورت‌ها رو بر عهده داره.

← مودم رابط سریال (SoC) ساخت شرکت سیگما دیزاینز (Sigma Designs).

← حافظه رم 512 مگابایتی از نوع DDR3L که ساخت خود سامسونگه.

حافظه فلش ذخیره‌سازی 4 گیگابایتی NAND باز هم از برند سامسونگ.

کنترلر رادیویی شبکه‌های زیگبی (Zigbee) از شرکت سیلیکون لبز (Silicon Labs) برای وصل شدن به تجهیزات هوشمند خونه.

← تراشه بلوتوث 4.1 از شرکت کوالکام (که قبلا متعلق به CSR بود) برای ارتباطات برد کوتاه.

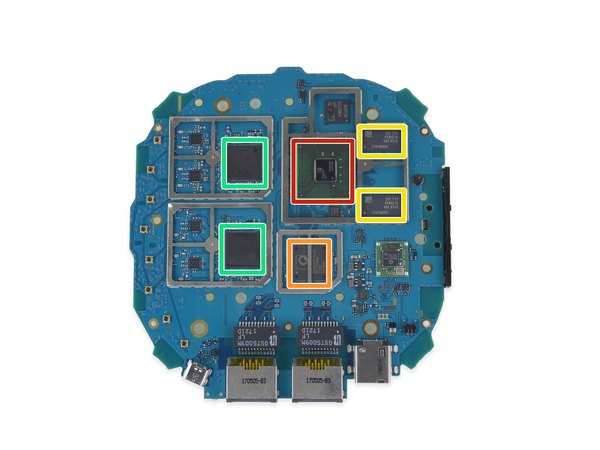

شاید برات سوال پیش بیاد که نسخه Connect Home Pro چه فرقی با این مدل داره؟ بیا تفاوت‌های سخت‌افزاری رو بررسی کنیم:

← ارتقای پردازنده اصلی: تو نسخه پرو از یه پردازنده شبکه چهار هسته‌ای کوالکام استفاده شده که قدرت خیلی بیشتری داره.

← ارتقای تراشه سوییچ اترنت، باز هم از تولیدات کوالکام.

← ارتقای حافظه رم: به جای یک تراشه، از دو تا آیسی 512 مگابایتی DDR3L سامسونگ استفاده شده تا ظرفیت رم دو برابر بشه.

← استفاده از دو تا پردازنده رادیویی کوالکام با استاندارد 802.11ac که باعث می‌شه دستگاه‌های بیشتری بتونن با سرعت بالاتر به روتر وصل بشن.

با توجه به این‌همه قدرت بیشتر، مدارهای تغذیه و مبدل‌های ولتاژ هم قوی‌تر شدن تا بتونن بار اضافی سیستم رو تحمل کنن.

خب، تور کالبدشکافی این هاب هوشمند هم به پایان رسید. واقعا جذابه که ببینیم سامسونگ چطور تونسته انواع و اقسام استانداردهای بی‌سیم از بلوتوث گرفته تا وای‌فای، زیگبی و Z-Wave رو روی یه مادربرد کوچیک بدون تداخل سیگنال کنار هم قرار بده. تیم آیسی‌مدار همیشه از دیدن و تحلیل این معماری‌های هوشمندانه لذت می‌بره. اگه تو هم از این بررسی سیلیکونی خوشت اومد، حتما لینک مقاله رو برای دوستان علاقه‌مند به شبکه و سخت‌افزارت بفرست!

در آخر، بیایم به میزان تعمیرپذیری Samsung Connect Home نمره بدیم. این دستگاه امتیاز 8 از 10 رو می‌گیره (نمره 10 یعنی راحت‌ترین حالت برای تعمیر):

← نکته مثبت اول اینه که قاب دستگاه با پیچ‌های کاملا استاندارد و خارهای پلاستیکی چندبارمصرف بسته شده و باز کردنش هیچ دردسری نداره.

← نکته مثبت دوم استفاده از پین‌های فنری برای آنتن‌هاست؛ یعنی موقع درآوردن مادربرد، با کابل‌های حساس و شکننده درگیر نمی‌شیم.

← اما نکته منفیش اینه که پورت‌های شبکه و سوکت برق مستقیم روی مادربرد لحیم شدن. با اینکه احتمال خرابیشون کمه، اما اگه آسیب ببینن، تعمیرشون نیاز به مهارت بالای لحیم‌کاری داره.
