کالبدشکافی آیفون ۵: راز تغییر معماری اپل و دسترسی سریع به نمایشگر

نگاه کردن به ظاهر آیفون 5 حس نوستالژی جالبی داره؛ دستگاهی که با طراحی کشیده‌تر و فریم آلومینیومیش سر و صدای زیادی به پا کرد.

این گوشی با پشتیبانی از شبکه 4G و بدنه فلزی یکپارچه‌اش، یه قدم رو به جلو تو طراحی‌های اپل محسوب می‌شد. بریم که کار باز کردنش رو شروع کنیم.

آیفون 5 با یه سری مشخصات سخت‌افزاری جذاب معرفی شد که قراره قطعاتش رو از نزدیک ببینیم:

← صفحه نمایش 4 اینچی رتینا با رزولوشن 1136x640 پیکسل (تراکم 326 پیکسل در هر اینچ)

← سیستم-روی-چیپ (SoC) اختصاصی اپل مدل A6

← دوربین 8 مگاپیکسلی iSight

← درگاه جدید 8 پین لایتنینگ

پشتیبانی از اتصال شبکه پرسرعت 4G LTE

← سیستم عامل iOS 6 (در زمان عرضه)

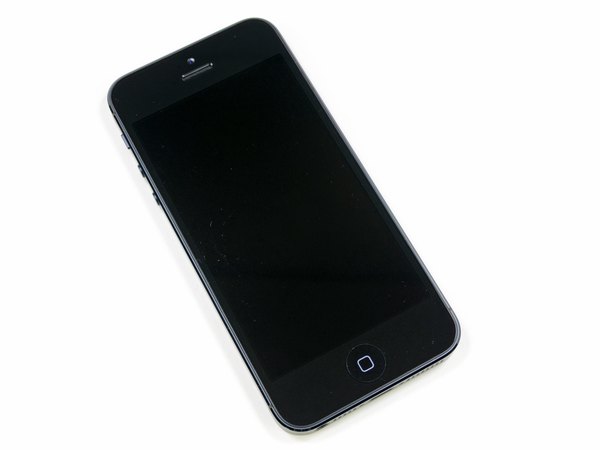

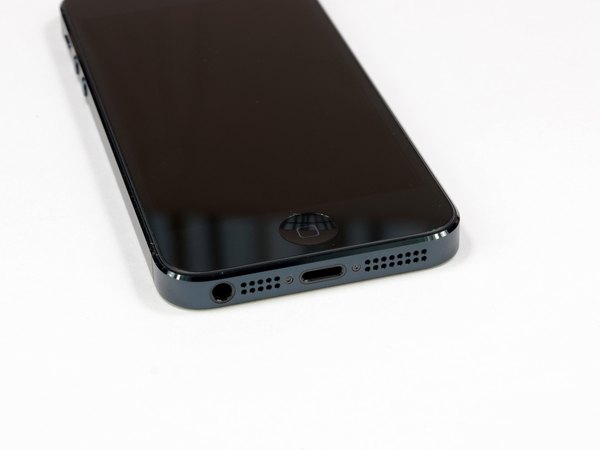

ظاهر آیفون 5 تفاوت‌های خیلی واضحی با نسل‌های قبلی یعنی آیفون 4 و 4S داره و اصلا نمی‌شه با اونا اشتباهش گرفت. مهم‌ترین تغییری که تو لبه پایینی گوشی جلب توجه می‌کنه، بازنشسته شدن پورت بزرگ و جاگیر 30 پین و جایگزینیش با درگاه جمع‌وجور و مدرن لایتنینگه.

جک هدفون هم که قبلا بالای گوشی بود، حالا به لبه پایینی منتقل شده و دقیقا کنار شبکه‌های میکروفون و اسپیکر قرار گرفته. طراحی این شبکه‌ها هم عوض شده و به جای یه توری ساده، سوراخ‌های ماشین‌کاری شده رو می‌بینیم.

یه تغییر دیگه تو فریم دور گوشیه؛ لبه‌های آلومینیومی تراش‌خورده جای فریم استیل قبلی رو گرفتن و یهپارچگی قشنگی بین قاب پشتی و پنل جلویی ایجاد کردن.

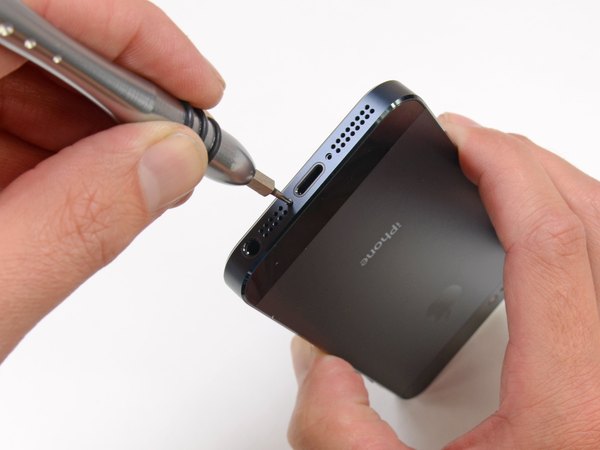

باز هم درگیری با پیچ‌های پنتالوب! خوشبختانه اپل از همون استاندارد دو سال اخیرش استفاده کرده و با پیچ‌گوشتی پنج‌پر P2 می‌شه راحت بازشون کرد.

این دو تا پیچ در اطراف سوکت شارژ وظیفه دارن کل ساختار پنل جلویی رو به شاسی اصلی متصل نگه دارن و طولشون هم یکم با مدل‌های قبلی فرق داره.

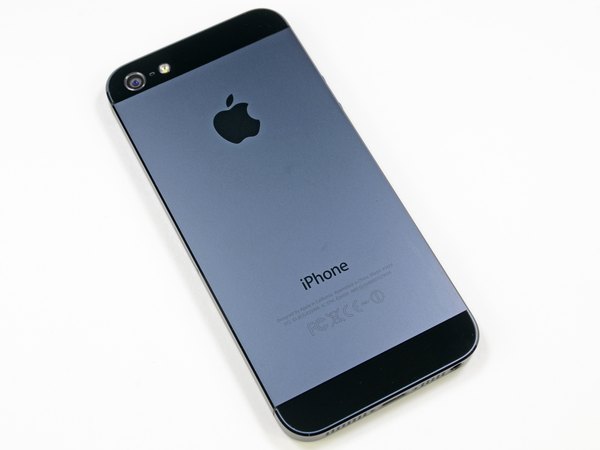

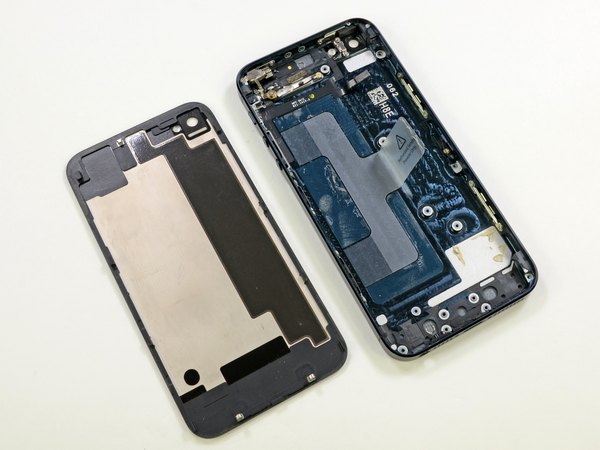

طراحی قاب پشتی یکپارچه یا همون یونی‌بادی (Unibody) ما رو یه‌کم یاد آیفون 3GS میندازه، با این تفاوت که لبه‌ها تخت‌تر و مدرن‌تر شدن.

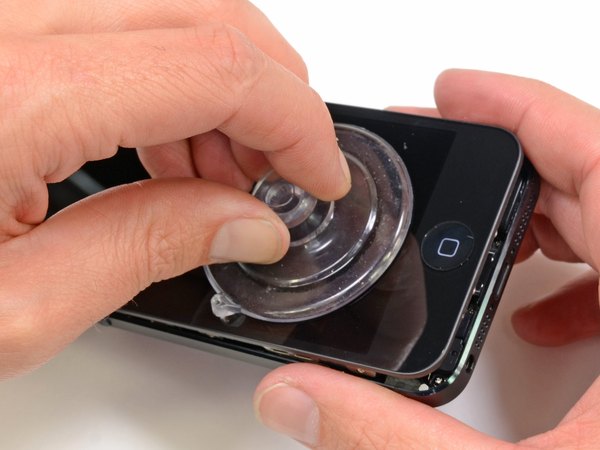

حالا ساکشن کاپ رو دقیقا بالای دکمه هوم می‌چسبونیم. خیلی وقته که برای باز کردن آیفون به این ابزار نیاز نداشتیم! معماری بازشو از جلو یعنی اینکه دسترسی به نمایشگر بی‌نهایت آسون شده.

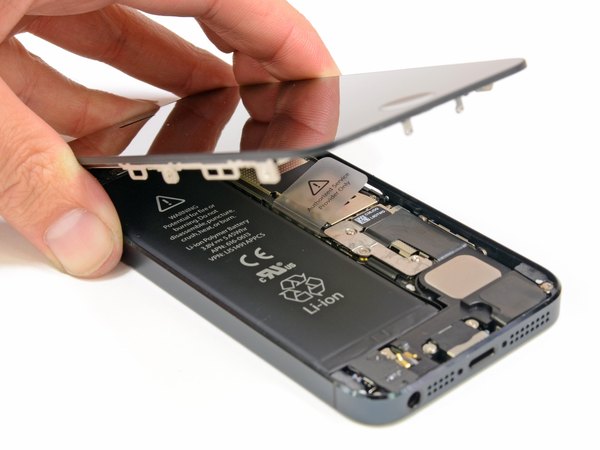

به محض اینکه یه مقدار کشش ایجاد می‌کنی، پنل جلویی از قاب پشتی جدا می‌شه. این یعنی تعویض ال‌سی‌دی شکسته تو این مدل قراره خیلی سریع و بی‌دردسر انجام بشه.

اگه یادت باشه تو آیفون 4S باید کلی قطعه رو باز می‌کردیم تا به ال‌سی‌دی برسیم، اما اینجا با یکی از تعمیرپذیرترین طراحی‌های اپل طرفیم.

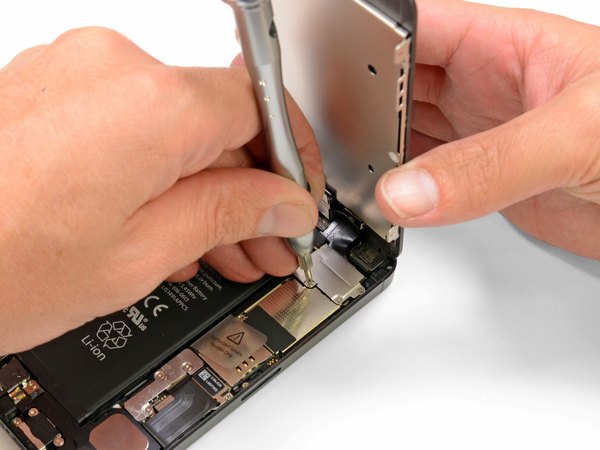

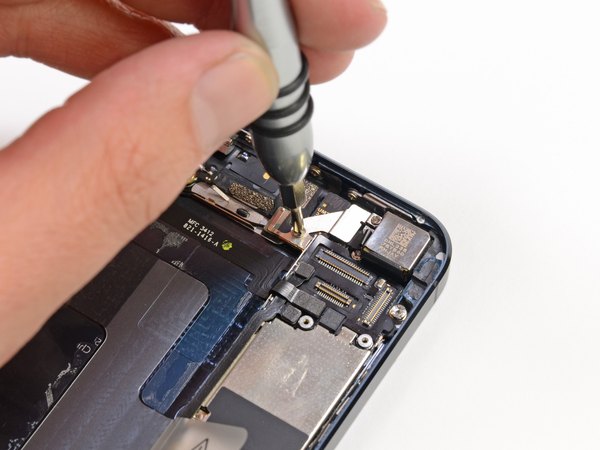

برای جدا کردن کامل نمایشگر، باید بریم سراغ براکت فلزی کوچیکی که با چند تا پیچ چهارسو روی مادربرد بسته شده و از کانکتورهای تصویر محافظت می‌کنه.

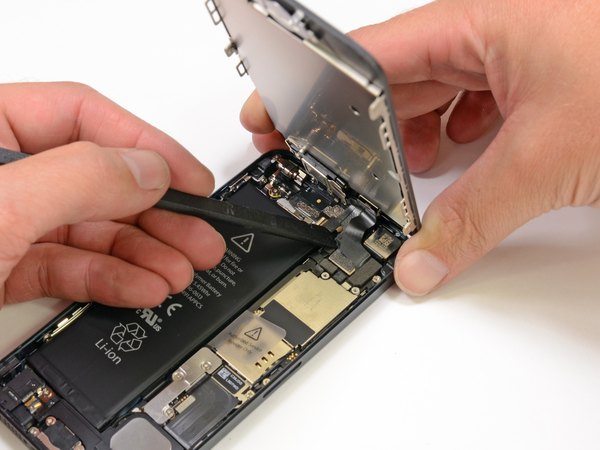

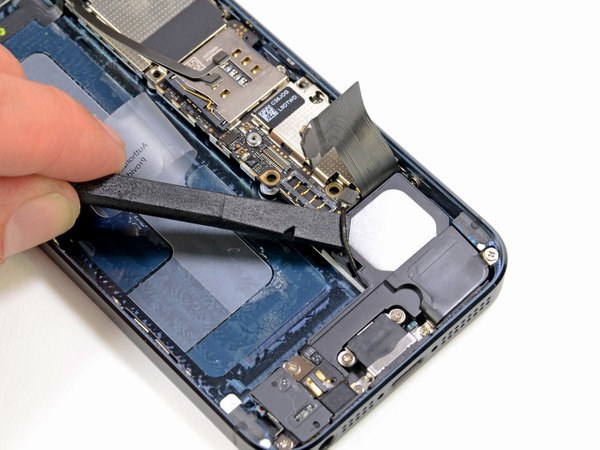

پیچ‌ها رو که باز کردیم، با نوک اسپاجر خیلی نرم زیر کانکتورهای فلت ال‌سی‌دی و تاچ می‌ندازیم و آزادشون می‌کنیم. پنل جلویی حالا کاملا تو دستمونه. این دسترسی مستقیم به پنل نمایشگر حسابی کار رو راحت می‌کنه و ما رو یاد راحتی کار با مدل‌های قدیمی‌تر میندازه. این یه خبر عالی برای تمام کسانیه که صفحه‌نمایش گوشیشون می‌شکنه و نیاز به تعویض سریع داره.

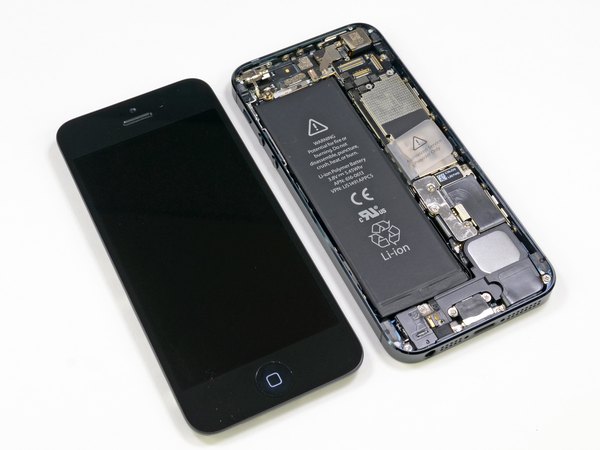

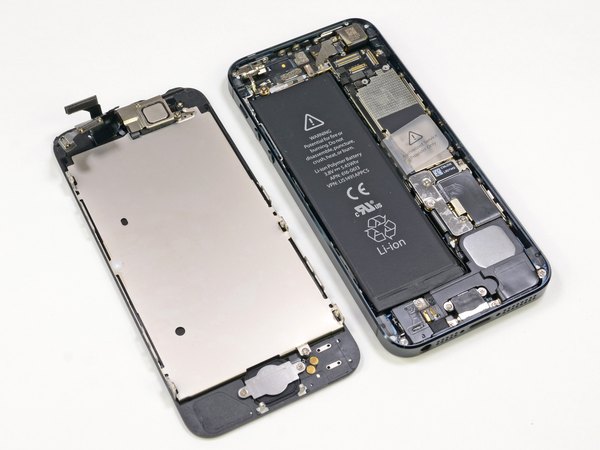

با برداشتن پنل جلویی، کل دل و روده آیفون 5 نمایان می‌شه و می‌تونیم چیدمان قطعات رو به وضوح ببینیم. از اینجا می‌شه باتری بزرگ‌تر، مسیر کابل‌های آنتن، اسپیکر پایینی و دوربین‌ها رو تشخیص داد. طراحی داخلی به‌شدت متراکم و دقیقه. بریم یکی‌یکی این قطعات رو از شاسی جدا کنیم تا ببینیم اپل زیر این پوسته‌های فلزی چه رازهایی رو مخفی کرده.

قانون اول کالبدشکافی رو که یادته؟ اول از همه باید جریان برق رو قطع کنیم. پس مستقیم می‌ریم سراغ قطع کردن کانکتور باتری تا از اتصالی جلوگیری بشه. سه تا پیچ چهارسوی #000 یه براکت فلزی رو روی کانکتور باتری محکم کردن تا اتصال پایداری با مادربرد داشته باشه. این سبک طراحی کم‌کم داره برامون آشنا و استاندارد می‌شه.

ترکیب دسترسی راحت به ال‌سی‌دی و باتری تو یه گوشی، اتفاقی بود که تو نسل‌های قبلی به این شکل وجود نداشت و اینجا اپل هر دو قطعه پرمصرف رو به ساده‌ترین شکل ممکن در دسترس قرار داده.

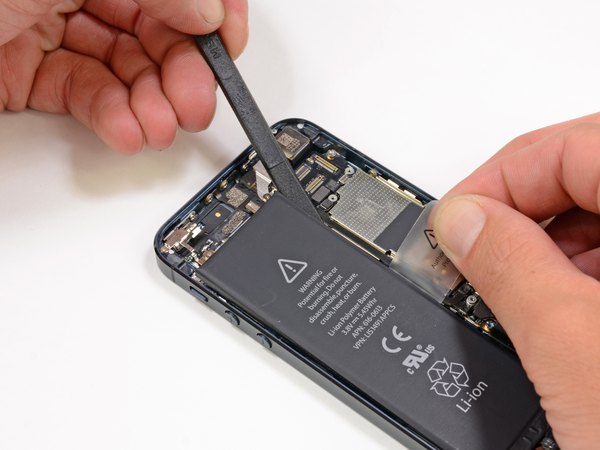

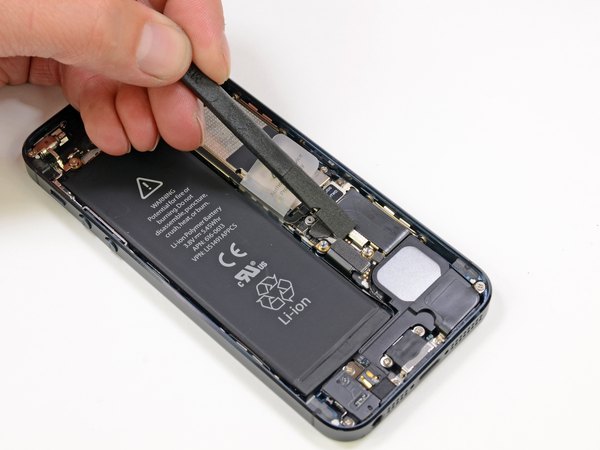

با استفاده از نوار پلاستیکی مخصوص، باتری رو به آرومی از سر جاش بلند می‌کنیم. حواست باشه هیچ‌وقت برای درآوردن باتری‌های نرم از ابزار فلزی استفاده نکنی، چون سوراخ شدنشون باعث آتش‌سوزی می‌شه!

اپل تو این نسل ساختار شیمیایی باتری رو تغییر داده تا ولتاژ و ظرفیت بالاتری نسبت به آیفون 4S داشته باشه. بیایم یه مقایسه بکنیم:

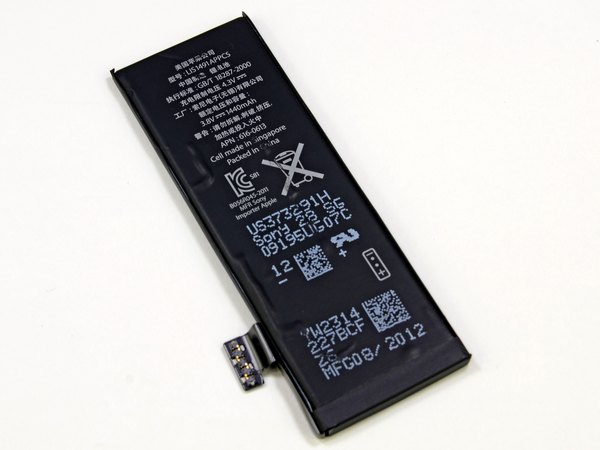

باتری آیفون 5: ولتاژ 3.8 ولت، 5.45 وات‌ساعت، ظرفیت 1440 میلی‌آمپر ساعت. پشتیبانی از 8 ساعت مکالمه در 3G و 225 ساعت حالت آماده‌به‌کار.

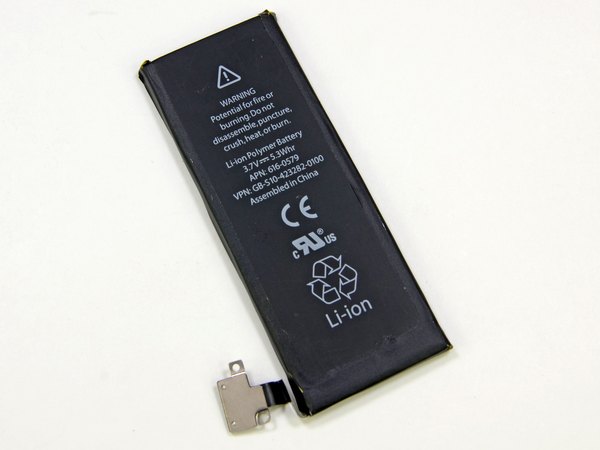

باتری آیفون 4S: ولتاژ 3.7 ولت، 5.3 وات‌ساعت، ظرفیت 1432 میلی‌آمپر ساعت. پشتیبانی از 8 ساعت مکالمه در 3G و 200 ساعت حالت آماده‌به‌کار. برای مقایسه، باتری گلکسی اس 3 سامسونگ: ولتاژ 3.8 ولت، 7.98 وات‌ساعت، ظرفیت 2100 میلی‌آمپر ساعت. نوشته‌های پشت باتری نشون می‌ده که سلول‌های اون تو سنگاپور ساخته شدن و احتمالا توسط کمپانی سونی تولید شدن.

داخل بدنه آیفون 5 پر از اتصالات فنری و نقطه‌های تماس فلزیه که کار انتقال سیگنال رو انجام می‌دن. این اتصالات فنری کار تعمیر رو راحت می‌کنن، اما خیلی حساسن. چربی دست یا کثیفی می‌تونه مانع اتصال درستشون بشه و قطعه از کار بیفته، پس موقع مونتاژ باید کاملا تمیز باشن.

یکی از این اتصالات، فریم فلزی دوربین سلفی رو به فریم دوربین پشتی وصل می‌کنه. احتمالا این ساختار فلزی بخشی از سیستم آنتن‌دهیه، اما باید بیشتر بریم جلو تا مطمئن بشیم. صحبت از آنتن شد؛ با اسپاجر یه کانکتور آنتن رو که نزدیک باتری روی برد قرار گرفته خیلی راحت آزاد می‌کنیم.

تو آیفون 4S این بخش مربوط به آنتن سلولار بود، اما اینجا معماری آنتن‌ها به خاطر پشتیبانی از شبکه 4G کاملا تغییر کرده و باید برد رو برداریم تا بفهمیم دقیقا چیکار می‌کنه.

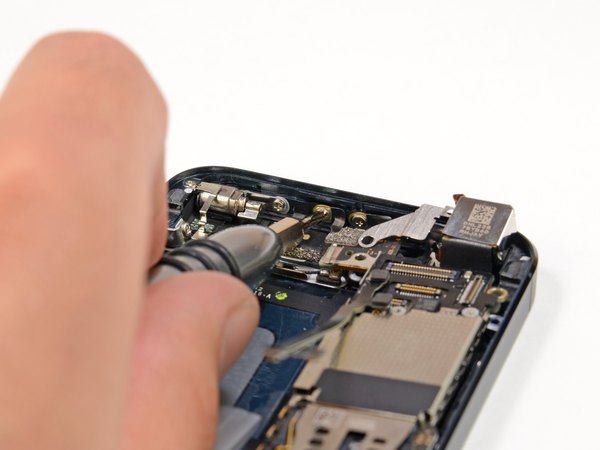

تو قسمت بالایی قاب، چند تا کانکتور آنتن دیگه هم وجود دارن که با پیچ به شاسی متصل شدن و باید باز بشن. وقتی تمام اتصالات و پیچ‌های نگه‌دارنده رو باز کردیم، بالاخره می‌تونیم مادربرد رو از داخل قاب پشتی بلند کنیم.

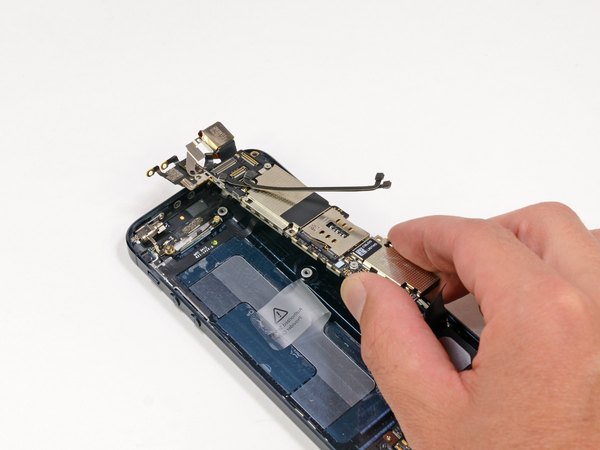

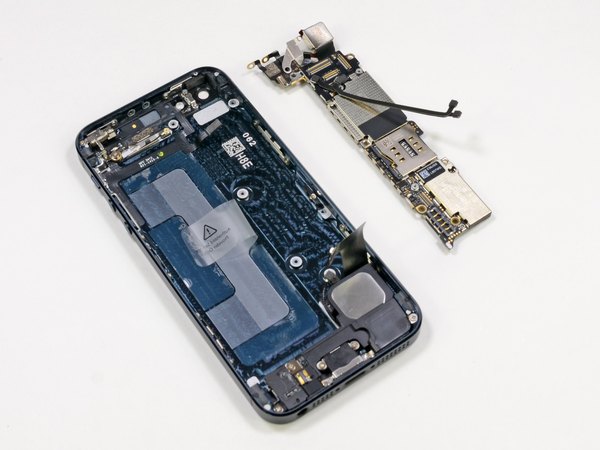

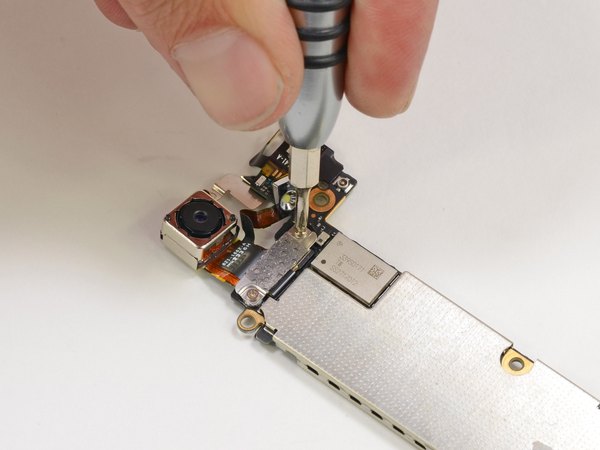

نکته جالب اینه که مادربرد و دوربین 8 مگاپیکسلی iSight با هم خارج می‌شن و بقیه قطعات سر جاشون تو قاب می‌مونن؛ این یعنی ماژولار بودن قطعات به سطح خیلی خوبی رسیده. این یه امتیاز مثبت بزرگ برای تعمیرپذیری دستگاهه.

تا اینجای کار برد اصلی رو با موفقیت بیرون آوردیم. معماری این برد یکی از متراکم‌ترین بردهاییه که تا حالا دیدیم. جدا کردن این مادربرد نیاز به دقت زیادی داشت، چون کابل‌ها و فلت‌های ریزی در اطرافش بودن. حالا که برد کاملا آزاده، می‌تونیم با خیال راحت بریم سراغ بررسی تک‌تک آیسی‌ها و قطعات روی اون. بریم ببینیم مهندسی اپل روی این برد چه شاهکاری خلق کرده.

خیلی از قطعاتی که روی مادربرد هستن با براکت‌ها و شیلدهای فلزی پوشونده شدن و با پیچ سر جاشون محکم شدن. اپل با این کار هم جلوی تداخل الکترومغناطیسی رو گرفته و هم مطمئن شده که تو اثر ضربه، هیچ کانکتوری از روی برد جدا نمی‌شه. واقعا طراحی قرص و محکمیه.

مواظب باش موقع باز کردن شیلدهای فلزی روی مادربرد برای دیدن چیپ‌ها، به قطعات ریز SMD اطرافشون آسیبی نرسونی.

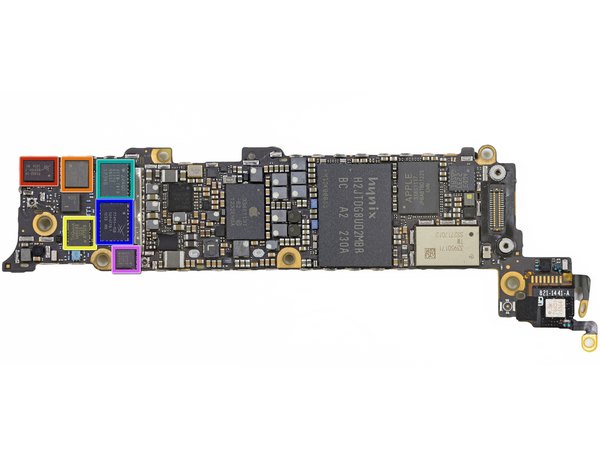

بررسی سطح پایینی مادربرد پر از تراشه‌های ارتباطیه:

← ماژول تقویت‌کننده قدرت GSM/GPRS/EDGE مدل 77352-15 از Skyworks

← ماژول سوئیچ آنتن RF مدل SWUA 147 228

← ماژول دابلکسر و تقویت‌کننده قدرت WCDMA / HSUPA باند UMTS مدل 666083-1229 از TriQuint

← ماژول دابلکسر PA+FBAR دوبانده شبکه LTE B1/B3 مدل AFEM-7813 از Avago

ماژول تقویت‌کننده شبکه CDMA مدل 77491-158 از Skyworks

← تقویت‌کننده قدرت شبکه LTE باند 13 مدل A5613 ACPM-5613 از Avago

قطعات و آیسی‌های دیگه در این سمت برد:

← آیسی مدیریت تغذیه RF مدل PM8018 از کوالکام

← حافظه 16 گیگابایتی (128 Gb) از نوع NAND فلش ساخت Hynix

← آیسی مدیریت تغذیه اپل (تولید شرکت Dialog) با شماره 338S1131

← آمپلی‌فایر کلاس D ساخت Cirrus Logic با شماره 338S1117 (این چیپ کدک صوتی اصلی نیست)

ژیروسکوپ سه‌محوره کم‌مصرف مدل L3G4200D از STMicroelectronics؛ دقیقا همون قطعه‌ای که تو آیفون 4S و آیپد 2 هم دیدیم.

← ماژول وای‌فای مدل 339S0171 ساخت Murata (مبتنی بر چیپ BCM4334 شرکت Broadcom)

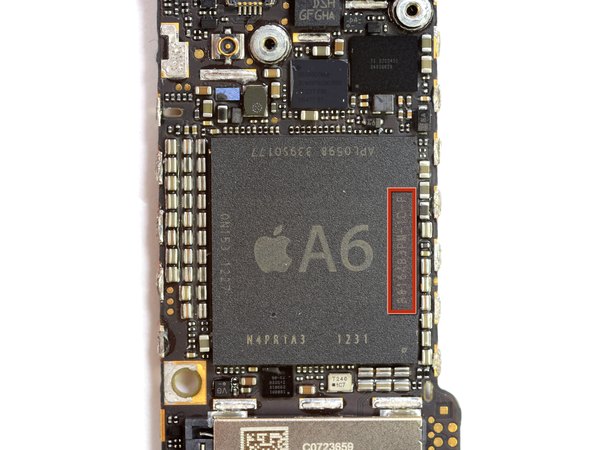

و حالا می‌رسیم به قلب تپنده ماجرا؛ پردازنده جذاب A6. این اولین باریه که اپل از یه سیستم-روی-چیپ (SoC) کاملا سفارشی بر پایه معماری ARMv7 استفاده کرده.

این طراحی اختصاصی به اپل اجازه می‌ده پردازنده رو دقیقا بر اساس نیازهای سخت‌افزاری خودش بهینه‌سازی کنه و قدرت بی‌نظیری رو به دست بیاره.

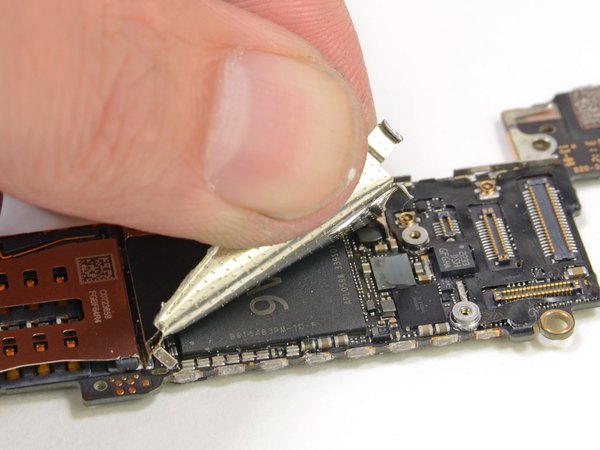

← بررسی دقیق‌تر برچسب B8164B3PM روی پردازنده نشون می‌ده که حافظه رم 1 گیگابایتی LPDDR2 از برند Elpida هم روی همین چیپ پکیج شده.

البته تو مراسم معرفی، تصویری از این چیپ نشون داده شد که پارت‌نامبر رم‌های سامسونگ روش حک شده بود. این نشون می‌ده اپل تصمیم گرفته تامین‌کننده‌های قطعاتش رو متنوع کنه و وابستگیش رو به سامسونگ کاهش بده. باید دید تو نسخه‌های مختلف این گوشی، از کدوم رم‌ها بیشتر استفاده شده.

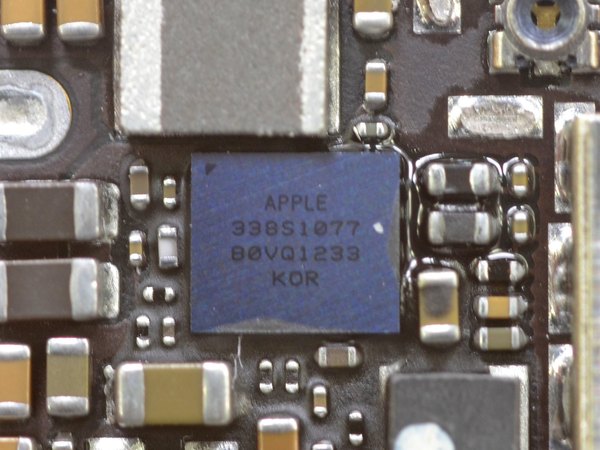

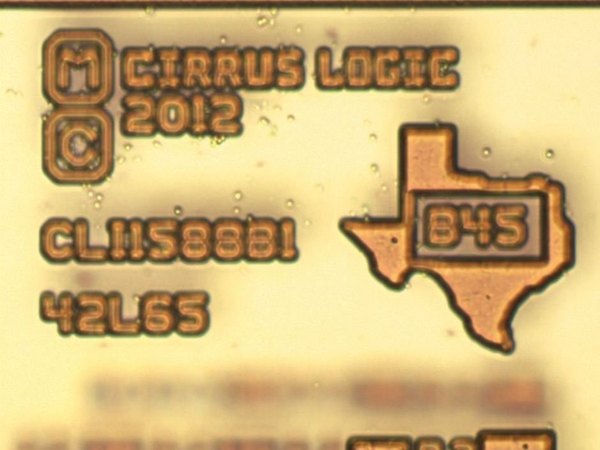

اینم یه نمای نزدیک از کدک صوتی با شماره 338S1077 که توسط Cirrus Logic ساخته شده. کار این قطعه چیه؟ در واقع این چیپ، مبدل دیجیتال به آنالوگ و برعکس (DAC و ADC) هست که وظیفه رمزگذاری و رمزگشایی دقیق سیگنال‌های صوتی ورودی و خروجی دستگاه رو بر عهده داره.

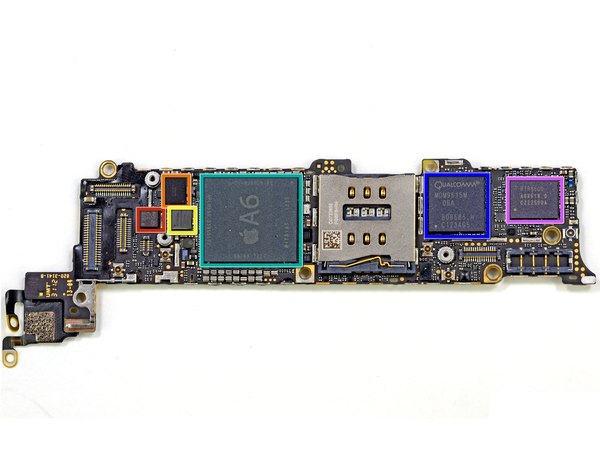

تراکم قطعات روی برد واقعا بالاست. بریم سراغ بقیه آیسی‌ها تو این بخش:

← شتاب‌سنج خطی سه‌محوره بسیار کم‌مصرف مدل LIS331DLH از STMicroelectronics

← کنترلر سیستم-روی-چیپ صفحه لمسی مدل 343S0628 از Texas Instruments

← کنترلر لمسی مدل BCM5976 از Broadcom

جالبه بدونی اپل برای مدیریت صفحه نمایش بزرگ‌تر این مدل، مثل آیپدها به جای یه کنترلر، از دو چیپ مختلف برای پردازش فرمان‌های لمسی استفاده کرده.

← پردازنده اصلی Apple A6

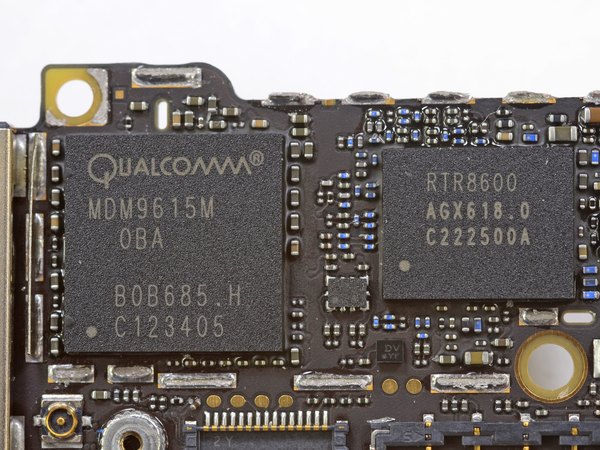

مودم شبکه LTE مدل MDM9615M از کوالکام

← فرستنده و گیرنده RF چندبانده مدل RTR8600 از کوالکام؛ دقیقا همون قطعه‌ای که تو رقیبش یعنی گلکسی اس 3 هم استفاده شده بود.

پشتیبانی از شبکه پرسرعت 4G LTE یکی از بزرگ‌ترین جهش‌های آیفون 5 بود که خیلی‌ها منتظرش بودن. حالا می‌تونیم مودم Qualcomm MDM9615M رو به وضوح ببینیم که این قابلیت رو برای دستگاه فراهم کرده.

با اضافه شدن این قابلیت، آیفون بالاخره به رقابت شبکه‌های پرسرعت وارد شد و می‌تونست سرعت انتقال دیتای بسیار بالاتری رو نسبت به نسل‌های قبل ارائه بده.

این مودم 28 نانومتری از شبکه‌های مختلفی مثل LTE ،HSPA+ ،EV-DO Rev B و TD-SCDMA پشتیبانی می‌کنه. این چیپ وظیفه پردازش همزمان انتقال صدا و دیتا رو روی شبکه LTE بر عهده داره (البته اگه شبکه مخابراتی این زیرساخت رو پشتیبانی کنه).

در کنار این مودم، چیپ فرستنده و گیرنده RTR8600 هم قرار گرفته تا از باندهای مختلف مخابراتی پشتیبانی کنه و سیگنال پایداری رو به دستگاه برسونه.

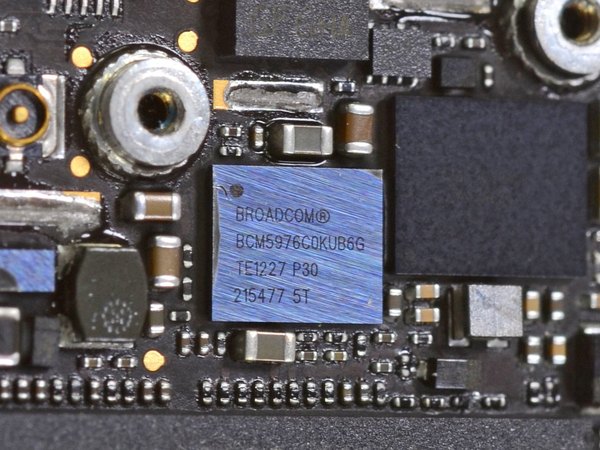

یه نگاه دقیق‌تر به کنترلر لمسی Broadcom BCM5976 میندازیم. اپل دقیقا از همین چیپ برای کنترل ترک‌پد مک‌بوک ایر هم استفاده کرده بود. تو این گوشی، این چیپ در کنار کنترلر Texas Instruments کار می‌کنه تا حرکات انگشت روی صفحه رتینا رو با بالاترین دقت ممکن پردازش کنه.

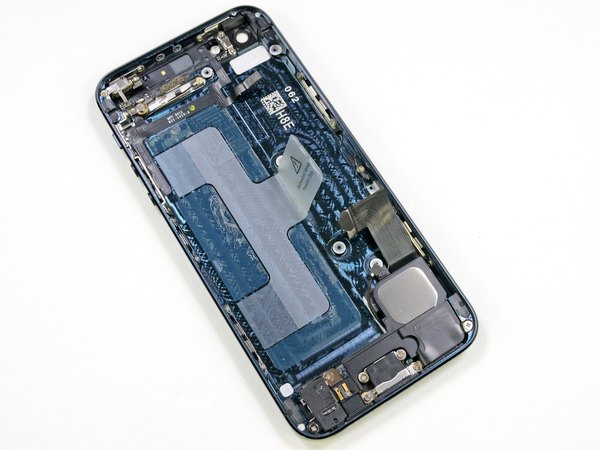

بعد از بررسی دقیق مادربرد، دوباره برمی‌گردیم سراغ قاب پشتی تا بقیه قطعات رو باز کنیم. با استفاده از اسپاجر، چسب‌های قدرتمند زیر فلت پایینی رو آزاد می‌کنیم. مجموعه پورت لایتنینگ شامل جک هدفون، اسپیکر اصلی و میکروفون پایینی به صورت یکپارچه بیرون میاد.

به نظر می‌رسه آنتن وای‌فای هم تو همین مجموعه ادغام شده. آیفون 5 حالا از هر دو فرکانس 2.4 و 5 گیگاهرتز به خوبی پشتیبانی می‌کنه. طراحی این آنتن طوری مهندسی شده که بتونه با تغییر طول موج، هر دو فرکانس رو با یه ساختار فیزیکی دریافت و ارسال کنه.

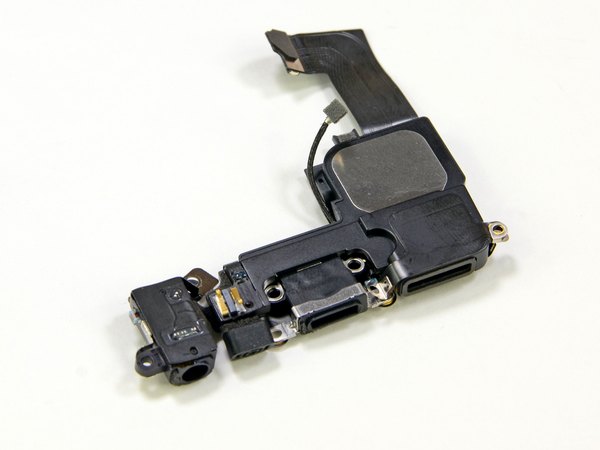

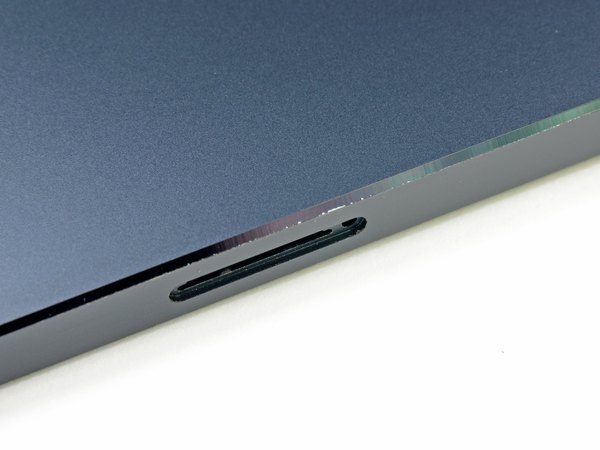

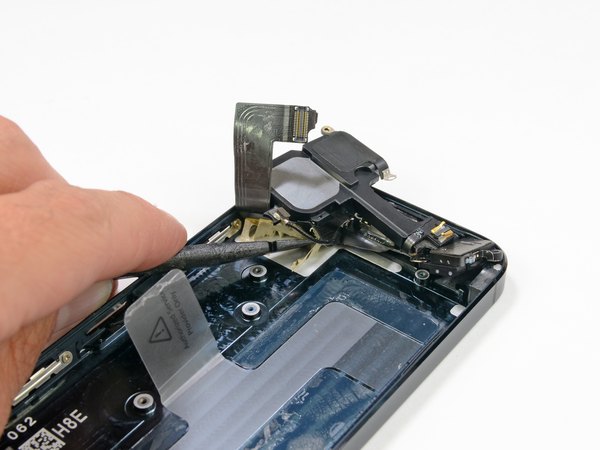

اولین میکروفون دستگاه همراه با همون مجموعه پورت لایتنینگ از پایین گوشی خارج می‌شه. این میکروفون پایینی همون‌طور که انتظار می‌ره، برای مکالمه‌های صوتی و دریافت فرمان‌های صوتی طراحی شده.

دو تا میکروفون دیگه هم تو دستگاه وجود دارن که هنوز تو قسمت بالایی قاب پشتی منتظر باز شدن هستن.

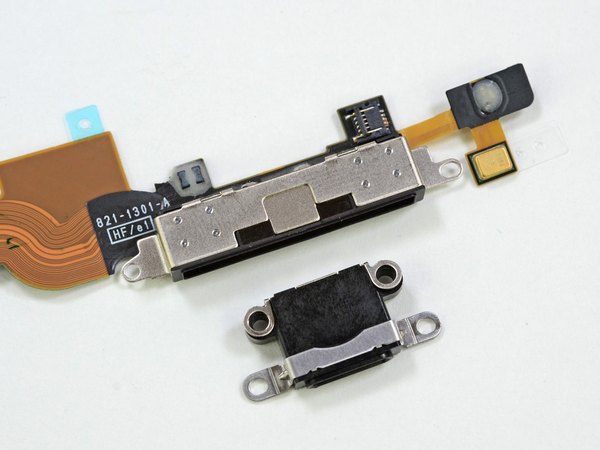

پورت لایتنینگ واقعا نسبت به درگاه 30 پین قدیمی، فضای خیلی کمی رو اشغال می‌کنه و تحول بزرگی محسوب می‌شه. اینجا می‌تونیم 8 پین داخلی این کانکتور جدید رو به وضوح ببینیم.

دو تا از این پین‌ها قطعا برای انتقال جریان برق و اتصال زمین (Ground) هستن و بقیه پین‌ها برای انتقال دیتا برنامه‌ریزی شدن. اطلاعات دقیقی از چیدمان دقیق پایه‌ها منتشر نشده، اما عملکردشون کاملا مشخصه.

معماری این پورت کاملا دیجیتاله، اما از اونجایی که از خروجی‌های آنالوگ مثل صدا و تصویر VGA پشتیبانی می‌کنه، احتمالا مدارهای تبدیل دیجیتال به آنالوگ داخل خود کابل‌های لایتنینگ تعبیه شدن.

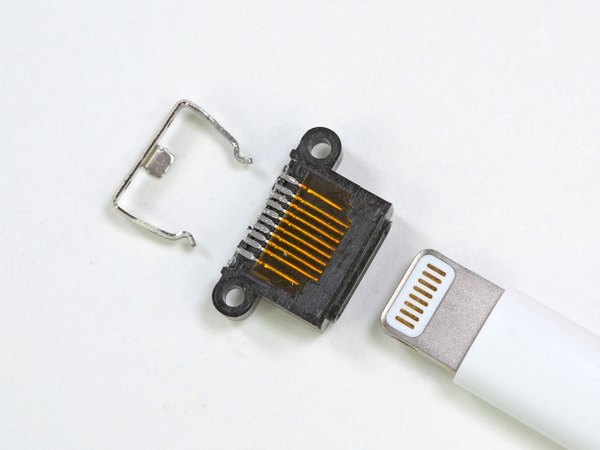

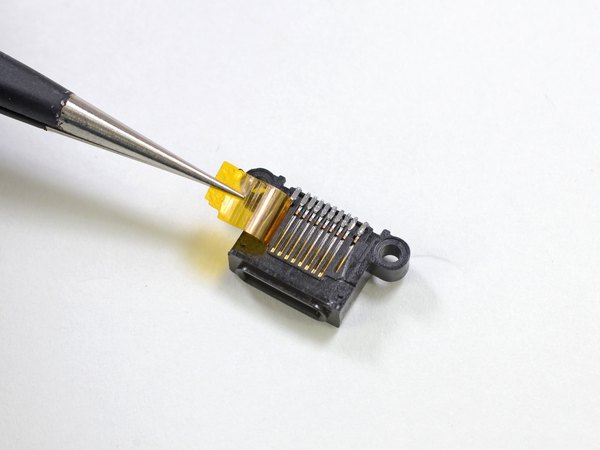

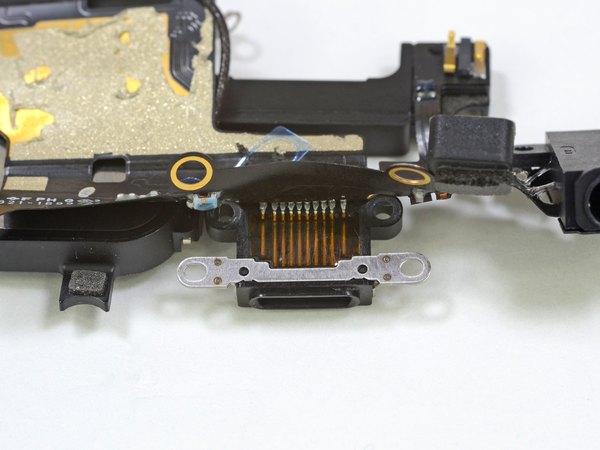

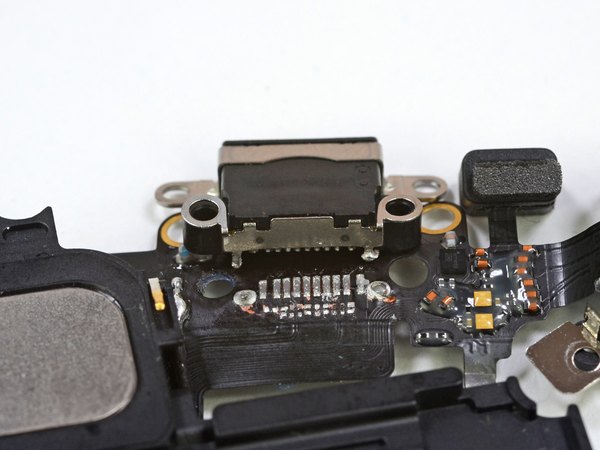

وقتی دقیق‌تر به سوکت لایتنینگ نگاه می‌کنیم، یه آرایش منظم از پین‌ها رو می‌بینیم که با یه گیره فلزی محکم شدن تا کابل به خوبی چفت بشه.

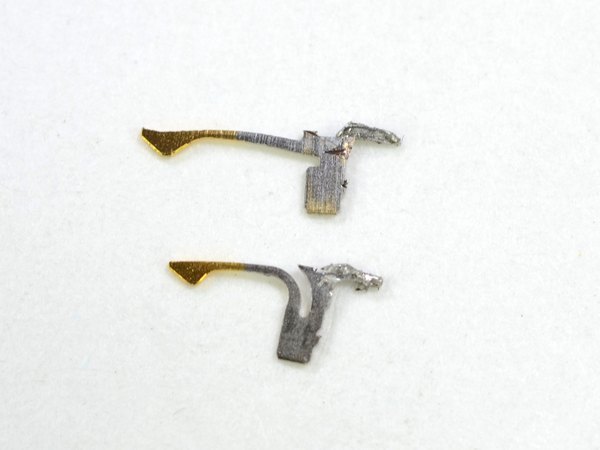

تو عکس دوم می‌تونی ببینی که پین‌های کناری یه مقدار عقب‌تر از بقیه هستن. این یه استاندارد مهندسیه تا مطمئن بشن اول اتصالات دیتا و بدنه وصل می‌شه و بعد جریان برق وارد مدار می‌شه. این طراحی مانع از اتصالی و آسیب به برد موقع شارژ زدن می‌شه. هر کدوم از این پین‌ها حالت فنری دارن و برای رسانایی بهتر، با روکش طلا پوشونده شدن تا اتصال بی‌نقصی با کابل ایجاد کنن.

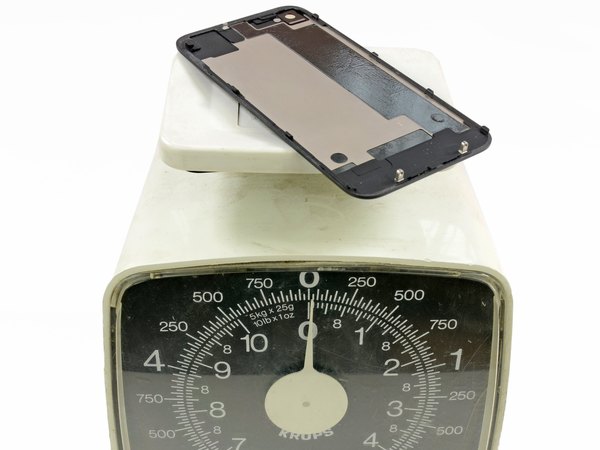

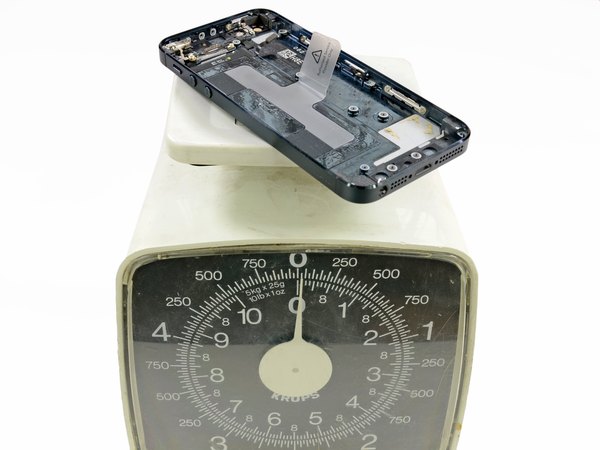

با اینکه هنوز چند تا قطعه کوچیک روی شاسی باقی مونده، قاب پشتی به طرز عجیبی سبکه. استفاده از آلومینیوم تو بدنه یونی‌بادی باعث شده که وزن کل قاب پشتی فقط یه ذره از شیشه پشتی آیفون 4S سنگین‌تر باشه! این نشون‌دهنده مهندسی مواد فوق‌العاده تو این نسله.

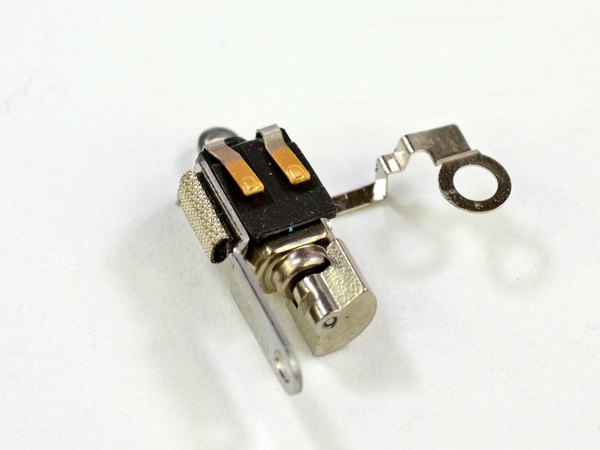

موتور ویبره به جای کابل لحیم‌شده، با اتصالات فشاری به مدار وصل می‌شه؛ این یعنی تعویضش خیلی راحته. برخلاف نسل قبلی که از ویبراتور خطی استفاده می‌کرد، اپل تو این مدل دوباره سراغ موتور چرخشی با وزنه نامتقارن (Counterweight) رفته.

موتورهای خطی معمولا صدای کمتر و لرزش دقیق‌تری دارن، اینکه چرا اپل دوباره به این نوع موتور چرخشی برگشته یکم عجیبه، اما احتمالا به خاطر محدودیت فضای داخلی بوده.

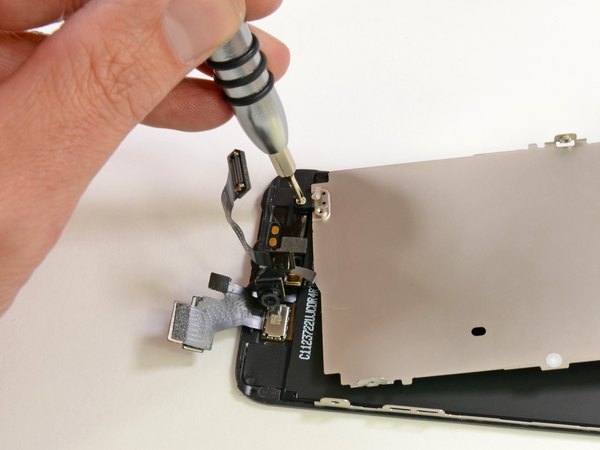

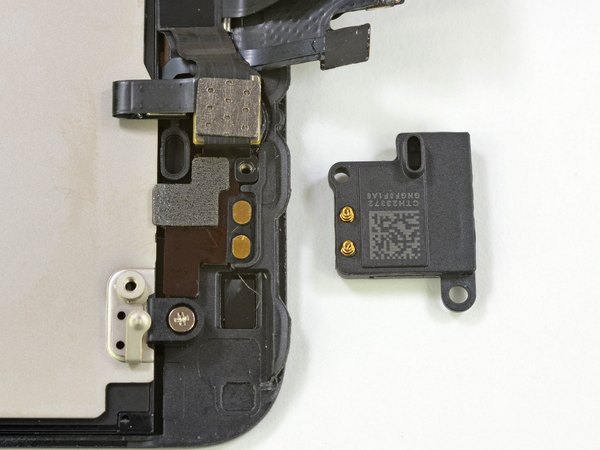

اسپیکر مکالمه (کپسول گوشی) با باز کردن دو تا پیچ خیلی راحت جدا می‌شه و با اتصالات فنری به فلت نمایشگر وصل شده. تو آیفون 4S این اسپیکر به فلت حساس دکمه پاور چسبیده بود و باز کردنش دردسر داشت. اما اینجا طراحی خیلی تعمیرپذیرتر شده و راحت جدا می‌شه.

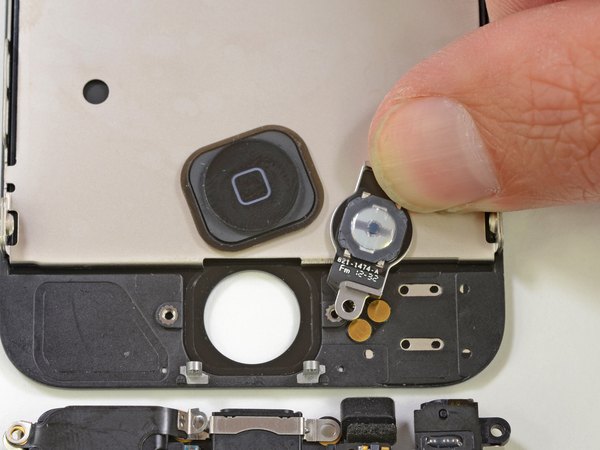

دکمه هوم تو آیفون 5 طراحی جدیدی داره و به یه براکت فلزی پشتیبان مجهز شده که مقاومت کلید رو به شدت بالا می‌بره. خرابی دکمه هوم یکی از شایع‌ترین مشکلات نسل‌های قبلی بود. این طراحی جدید هم عمر دکمه رو بیشتر می‌کنه و هم تعویضش رو در صورت خرابی، خیلی ساده‌تر کرده. اینم یه مقایسه جالب بین پنل جلویی آیفون 5 و نسل قبلی که نشون می‌ده ساختار دکمه هوم چقدر یکپارچه‌تر شده.

یه صفحه فلزی بزرگ پشت ال‌سی‌دی قرار داره که با باز کردن چند تا پیچ به راحتی جدا می‌شه. این پلیت وظیفه محافظت فیزیکی، جلوگیری از تداخل فرکانسی (شیلدینگ) و دفع حرارت صفحه نمایش رو بر عهده داره و اتصال گراند هم ایجاد می‌کنه.

جنس این ورق از آلیاژ خاص و عجیبی نیست و دقیقا مثل استیل ضدزنگ رفتار می‌کنه؛ همون میزان مقاومت رو داره و یه مقدار هم خاصیت آهنربایی توش دیده می‌شه.

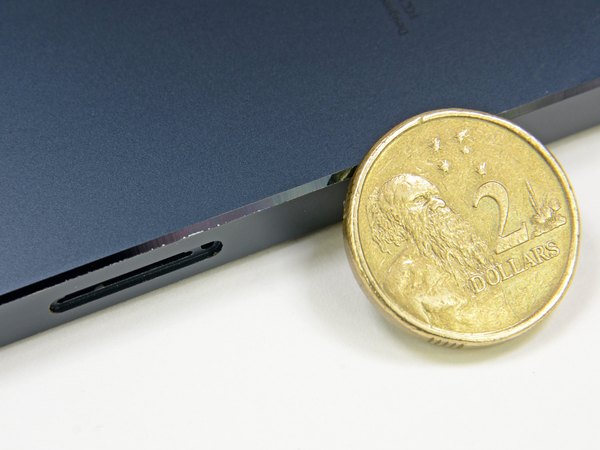

یکی از بحث‌های داغ زمان عرضه این گوشی، رنگ‌پریدگی لبه‌های مشکی اون بود. با بررسی‌هایی که انجام دادیم متوجه شدیم که بخش‌های تخت بدنه مقاومت خوبی دارن، اما لبه‌های تراش‌خورده و پخ‌شده خیلی راحت خط و خش می‌گیرن و رنگ نقره‌ای آلومینیوم زیرشون معلوم می‌شه. پس اگه از این مدل‌های آلومینیومی استفاده می‌کنی، بهتره حتما یه قاب محافظ براش بگیری تا لبه‌هاش آسیب نبینه.

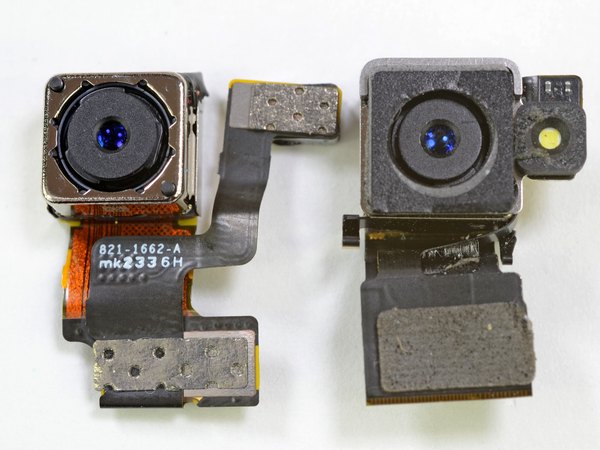

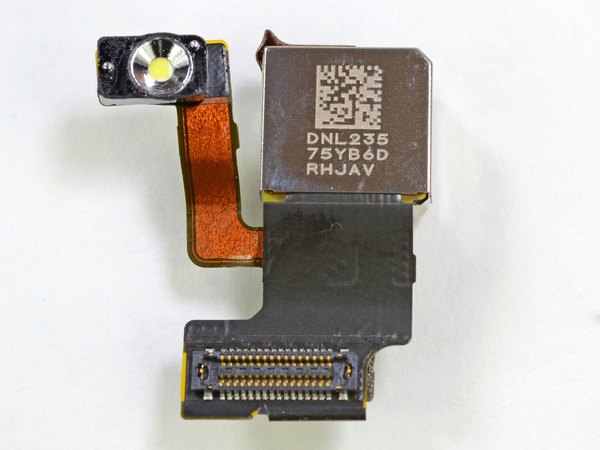

دوربین 8 مگاپیکسلی iSight یکی دیگه از تغییرات مهم این گوشی بود. با اینکه ظاهرش فرقی با نسل قبلی (سمت راست) نداره، اما سنسور ساخت سونی بهبودهای چشمگیری تو عکاسی در نور کم داشته و سرعت ثبت عکسش هم 40 درصد بیشتر شده. البته کیفیت نهایی عکس باز هم به هنر عکاسی خودت بستگی داره!

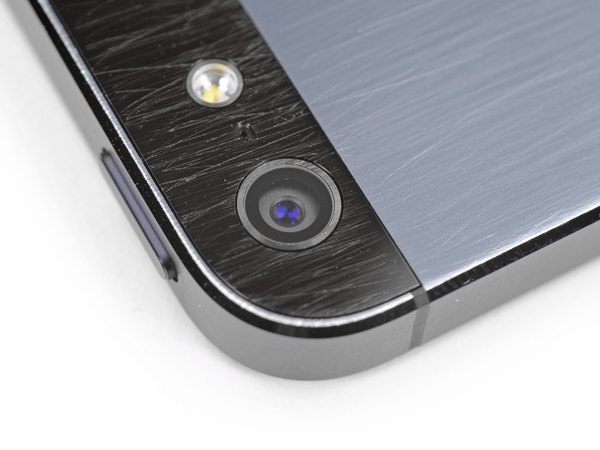

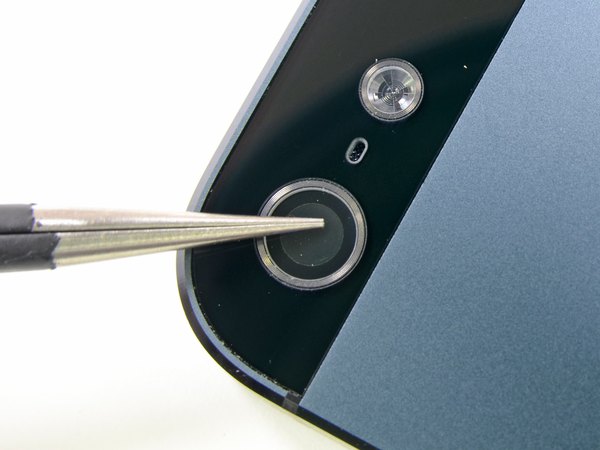

اپل خیلی روی این موضوع مانور داد که شیشه محافظ دوربین از جنس کریستال یاقوت کبود (Sapphire) ساخته شده. از اونجایی که یاقوت کبود به شدت در برابر خط و خش مقاومه، استفاده ازش برای شیشه بیرونی دوربین منطقی به نظر می‌رسه. ما حتی سعی کردیم با پنس فولادی روی این شیشه خط بندازیم، اما لنز کاملا سالم و بدون خش باقی موند. شاید نشه با این تست صددرصد تایید کرد که یاقوته، اما قطعا مقاومت بی‌نظیری داره.

برای اینکه خیالمون راحت بشه فشار رو بیشتر هم کردیم، اما بازم اثری از خط و خش نبود. در حالی که بدنه آلومینیومی گوشی به راحتی با کشیده شدن کلید خط می‌افته، این شیشه محافظ همچنان شفاف و مقاوم می‌مونه. واقعا عالیه.

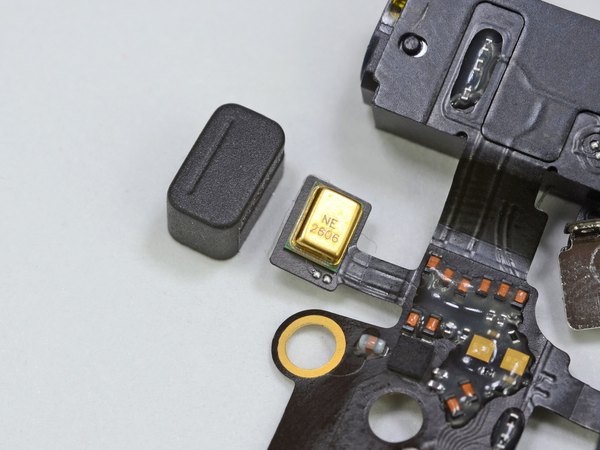

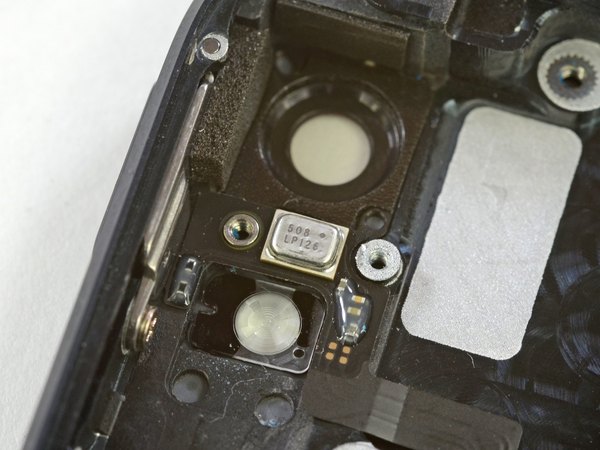

بالاخره بقیه میکروفون‌ها رو هم پیدا کردیم! همون‌طور که انتظار می‌رفت، میکروفون‌های بعدی تو قسمت بالایی بدنه جاسازی شدن. اول میکروفون جلویی رو می‌بینیم که برای تماس‌های فیس‌تایم و اسپیکر استفاده می‌شه.

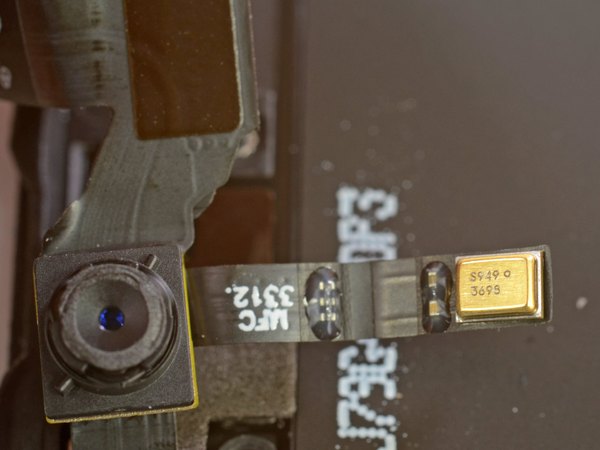

و در قسمت پشت گوشی، کنار دوربین، یه میکروفون دیگه قرار داره. این میکروفون هم موقع فیلم‌برداری صدا رو ضبط می‌کنه و هم تو تماس‌های تلفنی وظیفه حذف نویز محیط رو بر عهده داره.

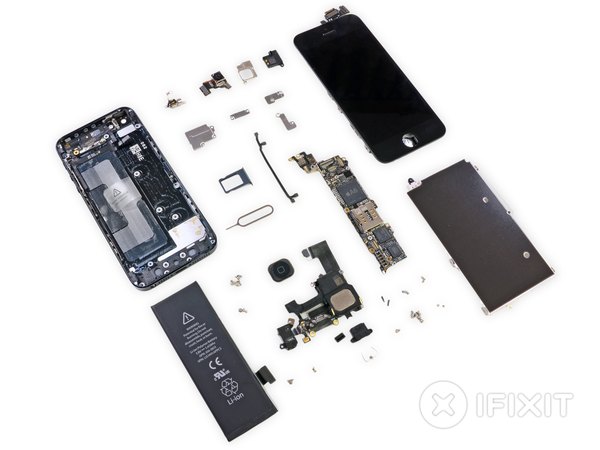

این بررسی جذاب از آیفون 5 هم تموم شد. معماری بازشو از جلو و درگاه لایتنینگ نشون داد که اپل چطور می‌تونه تو یه شاسی آلومینیومی باریک، این همه قطعه رو با نظم بی‌نظیری کنار هم بچینه. مرسی که با تیم آیسی‌مدار همراه بودی! حتما اپلیکیشن آیسی‌مدار رو به دوستات معرفی کن تا اونا هم از آموزش‌های تخصصی کالبدشکافی ما استفاده کنن.

طراحی ماژولار و دسترسی راحت به ال‌سی‌دی و باتری، این مدل رو به یکی از جذاب‌ترین دستگاه‌ها تو زمان خودش تبدیل کرد. البته وجود فلت‌های به هم چسبیده، یه‌کم کار تعمیر قطعات ریز رو سخت می‌کرد.

← دسترسی سریع به پنل شیشه‌ای و ال‌سی‌دی تو این مدل یه برگ برنده بزرگ بود، چون بیشترین آمار خرابی تو گوشی‌ها مربوط به شکستن صفحه نمایشه.

← باتری هم به محض برداشتن پنل جلویی و با باز کردن یه براکت ساده، خیلی راحت از جای خودش خارج می‌شه.

← استفاده از پیچ‌های پنتالوب در لبه پایینی همچنان یه مانع برای کاربرهای عادیه تا بدون ابزار تخصصی نتونن دستگاه رو باز کنن.

← پنل جلویی شامل شیشه، تاچ و ال‌سی‌دی به صورت یه قطعه پرس‌شده طراحیه شده که این یعنی در صورت شکستن شیشه، باید کل مجموعه رو تعویض کنی.

← خیلی از قطعات کوچیک مثل میکروفون‌ها و سوکت‌ها روی یه فلت مشترک لحیم شدن؛ این یعنی اگه فقط یکیشون خراب بشه، مجبوری کل اون فلت رو عوض کنی.
