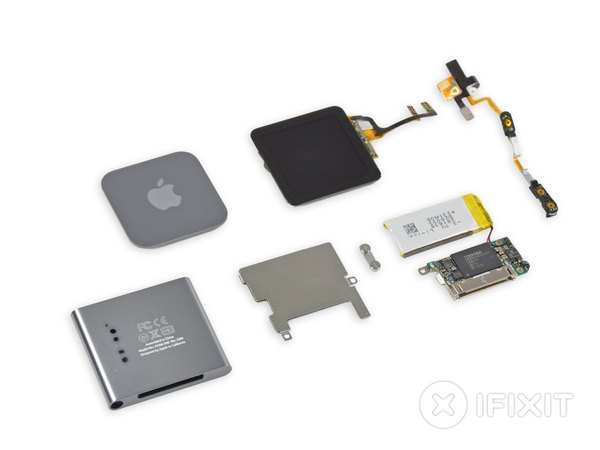

کالبدشکافی آی‌پاد نانو نسل ۶؛ راز گنجاندن نمایشگر لمسی در قوطی کبریت اپل

بالاخره آی‌پاد نانوی جدید با اون نمایشگر چندلمسی (Multi-touch) جذابش رسید دستمون! این گجت براق و کوچولو همین امروز صبح به دفتر ما رسید و بی‌صبرانه منتظریم ببینیم داخلش چه خبره.

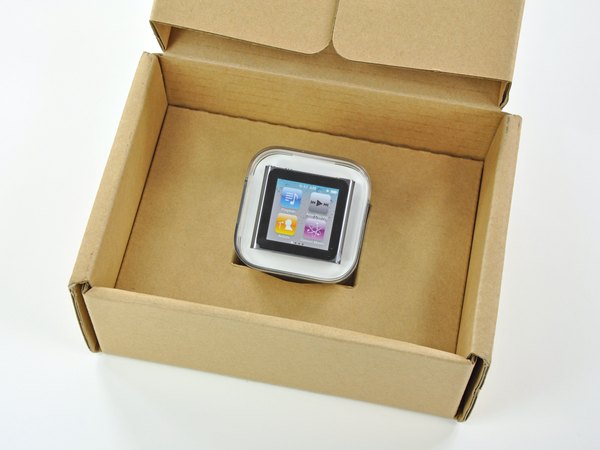

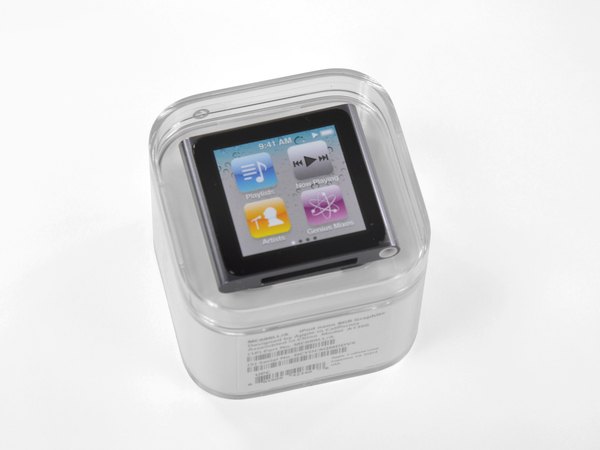

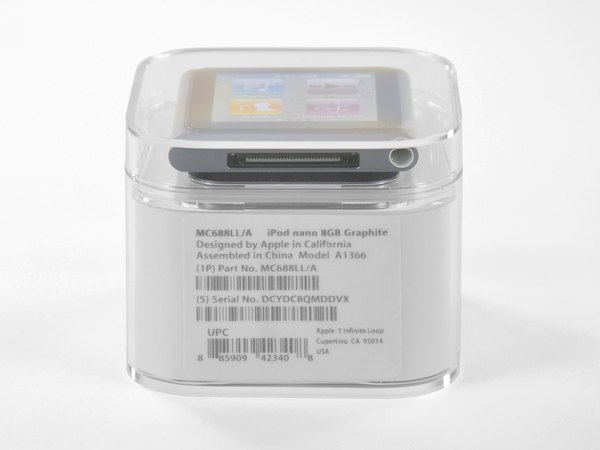

برخلاف آی‌پاد شافل که تو یه جعبه بی‌دلیل بزرگ عرضه شده بود، بسته‌بندی این مدل خیلی منطقی‌تر و متناسب با ابعاد خود دستگاه طراحی شده. شماره مدل رسمی اپل برای این دستگاه A1366 هست.

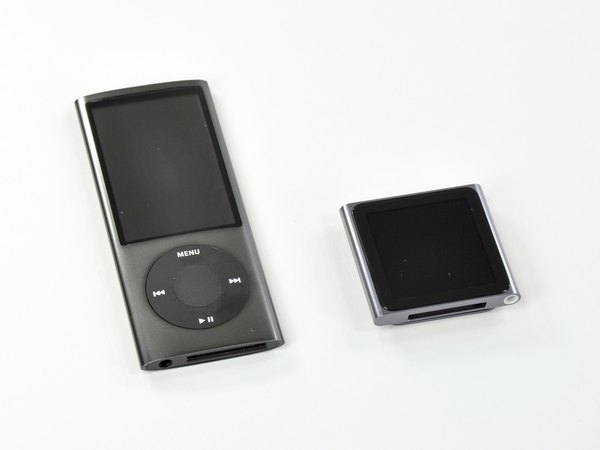

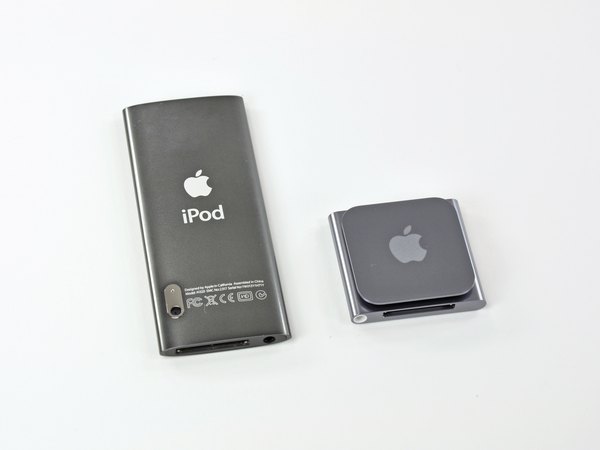

وقتشه که نانوی جدید رو با نسل قبلی خودش مقایسه کنیم. نسل ششم آی‌پاد نانو با اینکه تغییرات بنیادینی داشته، اما پر از مصالحه‌ها و حذف امکاناته. دوران کلیک‌ویل‌های نوستالژیک، دوربین و حتی قابلیت پخش ویدئو تو این مدل کاملا به پایان رسیده.

حالا نوبت به درخشش یه نمایشگر چندلمسی رسیده. در کنار این نمایشگر، دکمه‌های فیزیکی کنترل صدا و دکمه پاور (Sleep/Wake) هم به لبه‌های دستگاه اضافه شدن. از نظر ابعاد هم شاهد تغییرات جالبی هستیم. نسل پنجم آی‌پاد نانو ابعادی معادل 9.1 در 3.8 سانتی‌متر و ضخامت 0.6 سانتی‌متر داشت و وزنش حدود 36 گرم بود. اما این نسل ششم، ابعادش به 3.7 در 4.2 سانتی‌متر با ضخامت 0.8 سانتی‌متر رسیده و وزنش فقط 21 گرمه!

نکته جالب اینه که حجم کلی این نانوی جدید، 67 درصد حجم نسل قبلیه؛ با اینکه فضای اشغالی (ردپای) اون کمتر از نصف شده.

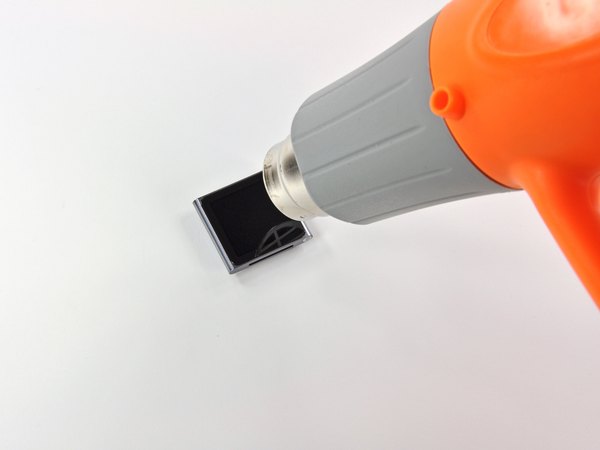

این نانوی جدید بیشتر شبیه به یه آی‌پاد شافله که روش یه نمایشگر گذاشته باشن تا یه آی‌پاد نانوی تکامل‌یافته! طراحی بدنه به‌شدت ما رو یاد نسل‌های اخیر شافل می‌ندازه. از اونجایی که هیچ پیچ یا گیره مشخصی روی بدنه دیده نمی‌شه، اولین حدسمون این بود که باید بریم سراغ اعمال حرارت. سشوار صنعتی عزیز ما اینجا به کار میاد تا چسب‌های نگهدارنده نمایشگر رو نرم کنه.

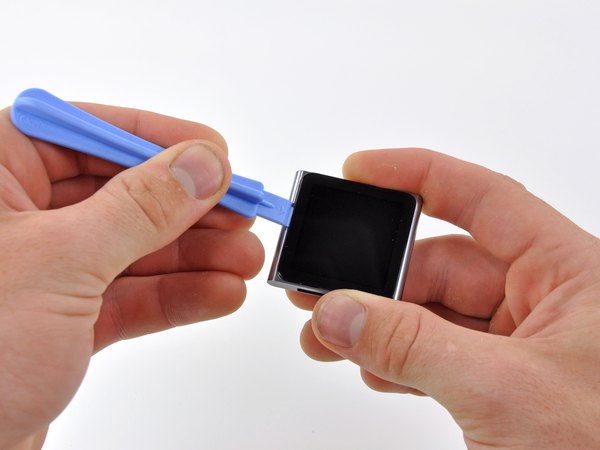

بعد از حرارت دادن، با استفاده از یه ابزار بازکننده پلاستیکی و با احتیاط کامل، دور تا دور لبه‌های نمایشگر رو زیر می‌دیم تا بالاخره از بدنه اصلی جدا بشه.

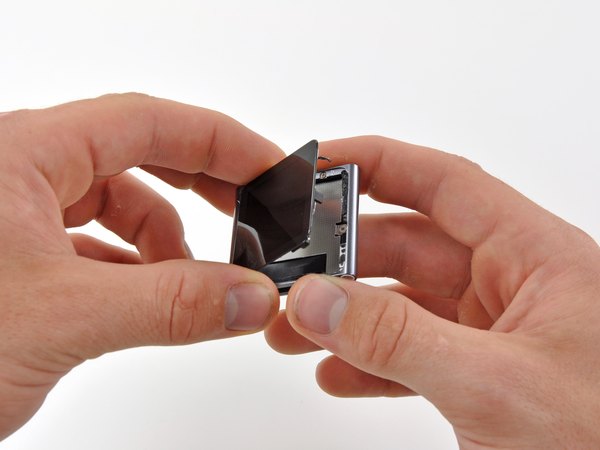

و به همین راحتی، آی‌پاد نانو مثل یکی از کوچک‌ترین کتاب‌های دنیا باز می‌شه!

شیشه جلویی تو این نسل حدود 0.3 میلی‌متر از سطح قاب بیرونی بالاتر اومده و بیرون‌زدگی داره. شاید بپرسی چرا؟ دلیلش احتمالا جک هدفونه. اپل می‌خواسته ضخامت دستگاه رو تا جای ممکن کم نگه داره و اگه می‌خواست شیشه رو کاملا هم‌سطح بدنه کار کنه، انحنای لبه‌ها باعث می‌شد مجبور بشن ضخامت کل بدنه رو بیشتر کنن. پس ترجیح دادن شیشه یه کوچولو بیرون بزنه تا بدنه ظریف‌تر بمونه.

حالا بریم ببینیم داخل این محفظه کوچیک چه خبره!

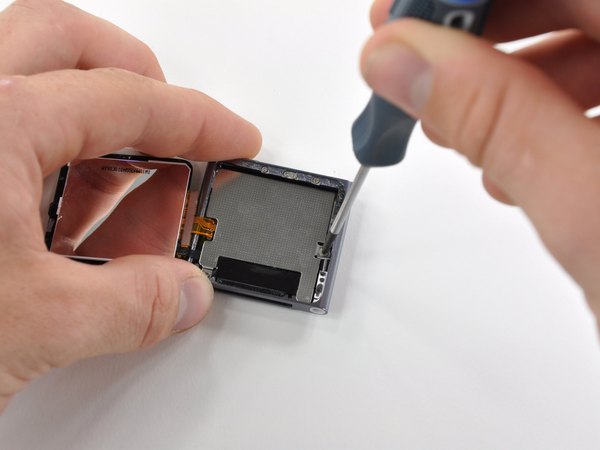

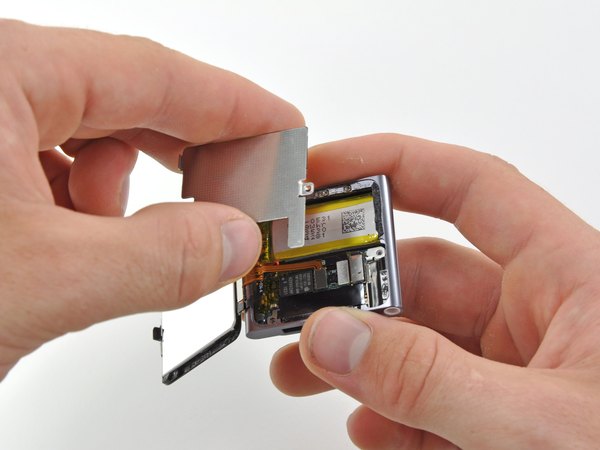

در حالی که نمایشگر هنوز با فلتش به بدنه وصله و آویزونه، با پیچ‌گوشتی چهارسو #00 به سراغ دو تا پیچی می‌ریم که شیلد محافظ تداخل الکترومغناطیسی (EMI) رو محکم کردن.

نمای داخلی این دستگاه دقیقا مثل آی‌پاد شافله؛ یه مادربرد فسقلی و یه باتری که فضای داخل رو به‌طور مساوی (پنجاه‌پنجاه) بین خودشون تقسیم کردن.

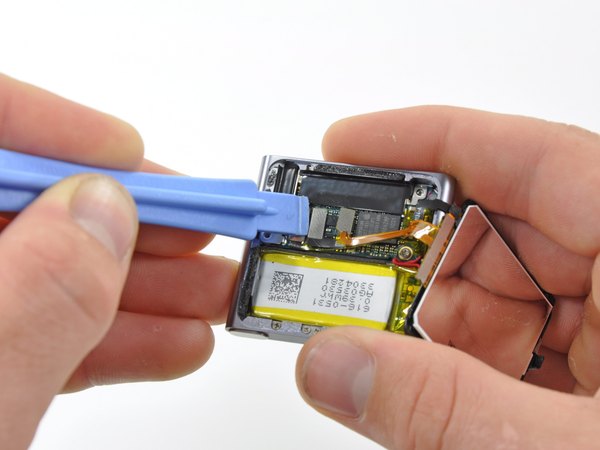

حالا با جدا کردن کانکتورهای مربوط به دیجیتایزر (پنل تاچ) و کابل دیتای تصویر، می‌تونیم نمایشگر رو کاملا از بدنه جدا کنیم.

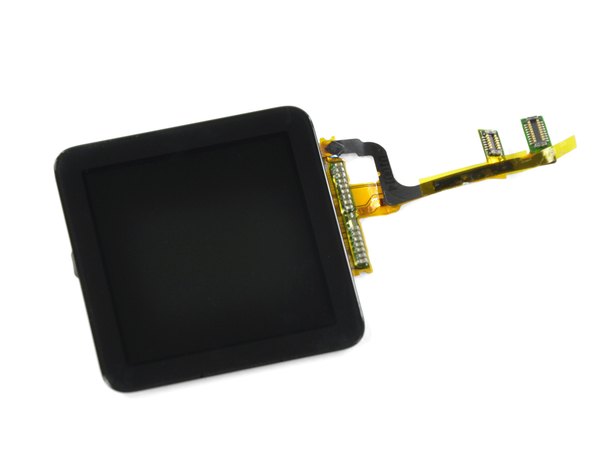

این ال‌سی‌دی 1.54 اینچی قابلیت تشخیص چند لمس همزمان رو داره؛ هرچند برامون سؤاله که چطور می‌شه روی این صفحه به این کوچیکی، بیشتر از یه انگشت رو به راحتی جا داد!

رزولوشن این صفحه 240 در 240 پیکسله که یعنی با یه نسبت تصویر مربعی (1:1) طرفیم. این ابعاد نسبت به ال‌سی‌دی 2.2 اینچی (240 در 376 پیکسل) نسل پنجم، یه کاهش اندازه حسابی به حساب میاد.

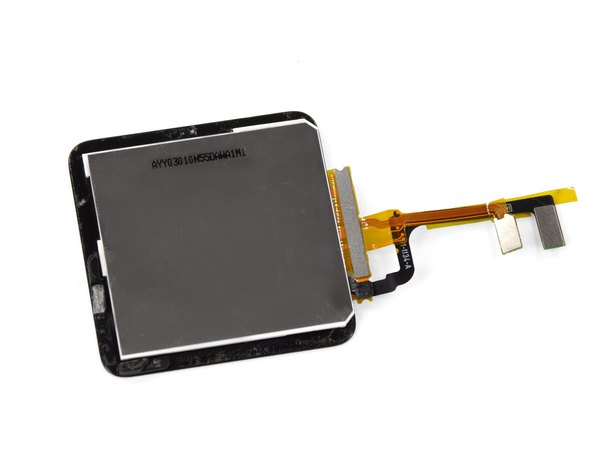

دقیقا مثل آیفون 4 و آی‌پاد تاچ، تو این مدل هم پنل لمسی، ال‌سی‌دی و شیشه جلویی به هم پرس (لایه به لایه چسبیده) شدن و نمی‌شه اونا رو از هم جدا کرد.

ضخامت کل مجموعه نمایشگر نانو فقط 2.27 میلی‌متره! این یعنی حتی از نمایشگر 2.93 میلی‌متری آی‌پاد تاچ و نمایشگر 3.05 میلی‌متری آیفون 4 هم نازک‌تره.

تراکم پیکسلی این صفحه 220 پیکسل در هر اینچه (PPI). این بالاترین تراکم پیکسلی در محصولات اپل (البته بعد از آیفون 4 و آی‌پاد تاچ نسل 4) محسوب می‌شه. جالبه بدونی این عدد تقریبا دو برابر تراکم پیکسلی 132 اینچی آیپدهای اولیه است!

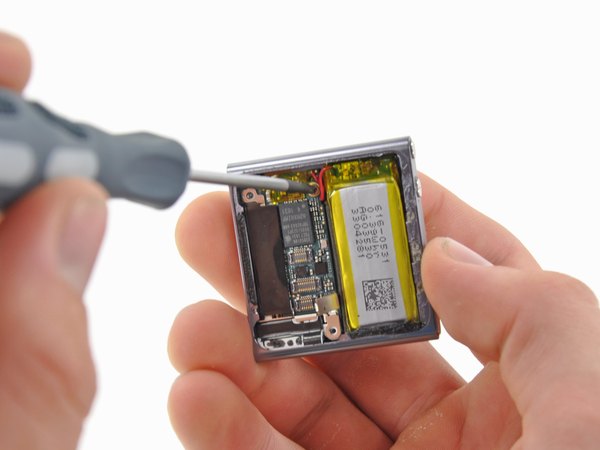

باز هم یه کانکتور دیگه. این بار نوبت قطع کردن فلت مشترک جک هدفون و دکمه‌های ولوم/پاور هست. اینکه اپل به جای لحیم کردن این قطعات، از کانکتور استفاده کرده، تعمیرپذیری دستگاه رو به شدت بالا می‌بره. بابت این طراحی باید ازشون تشکر کرد. حالا فقط کافیه تک پیچ نگهدارنده مادربرد رو باز کنیم تا آماده بیرون کشیدن برد اصلی بشیم.

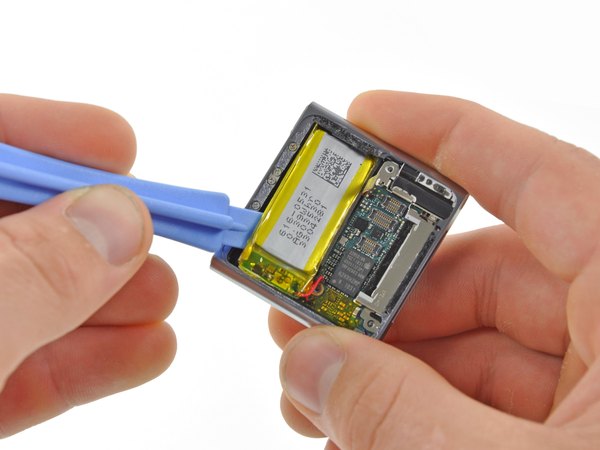

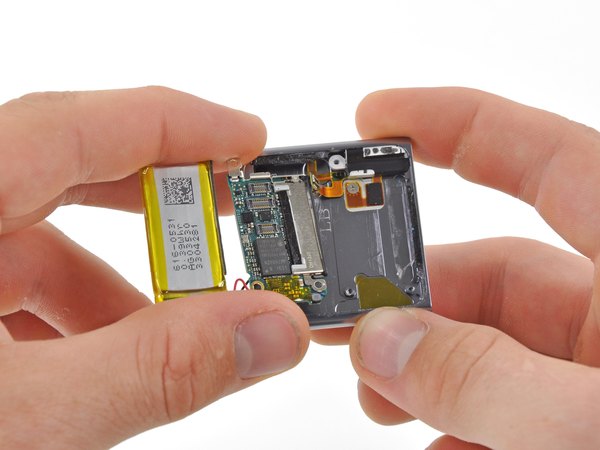

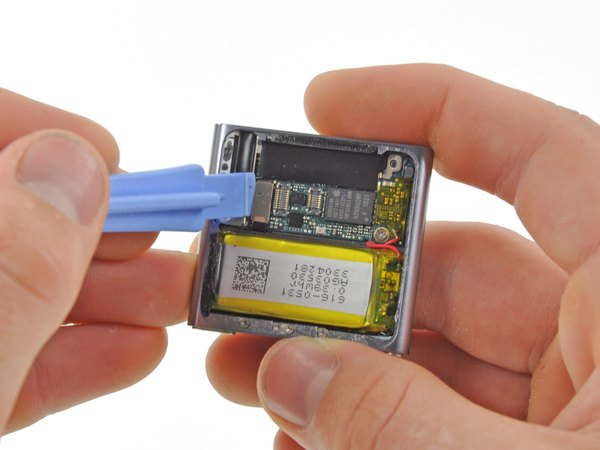

باتری رو می‌شه با کمک یه ابزار بازکننده پلاستیکی از جاش بیرون آورد، اما متأسفانه سیم‌های اون مستقیم به مادربرد لحیم شدن و خبری از کانکتور نیست.

این باتری لیتیوم‌یونی 3.7 ولتی، ظرفیتی معادل 0.39 وات‌ساعت داره که به گفته اپل می‌تونه تا 24 ساعت پخش مداوم موسیقی رو جواب بده.

اگه بخوایم این ظرفیت رو به میلی‌آمپر ساعت (که ملموس‌تره) تبدیل کنیم، به عدد 105 میلی‌آمپر ساعت می‌رسیم. در مقایسه با باتری 51 میلی‌آمپری آی‌پاد شافل، این یه ارتقای عالیه.

نکته جالب اینجاست که باتری این آی‌پاد نانو فقط دو تا سیم داره (یه قرمز و یه مشکی). تو تمام آی‌پاد نانوهای قبلی که باز کرده بودیم، باتری‌ها سه تا سیم داشتن. اون سیم سوم معمولا به یه مقاومت حرارتی (ترمیستور) وصل می‌شد تا دمای باتری رو کنترل کنه. اما اینجا چون ظرفیت باتری خیلی پایینه و سرعت شارژ هم به همون نسبت کنده، عملا خطر داغ شدن بیش از حد وجود نداره و اپل کلا قید ترمیستور رو زده.

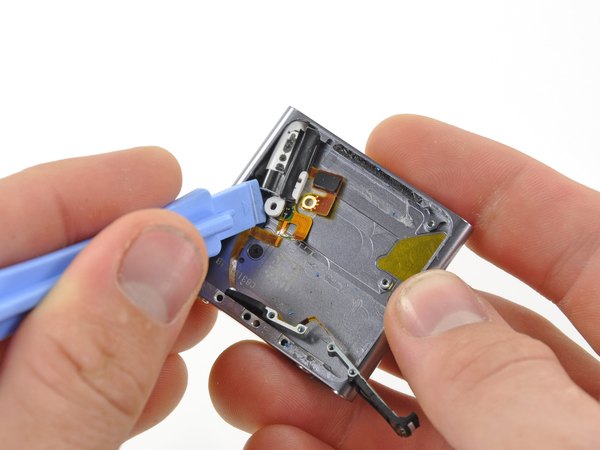

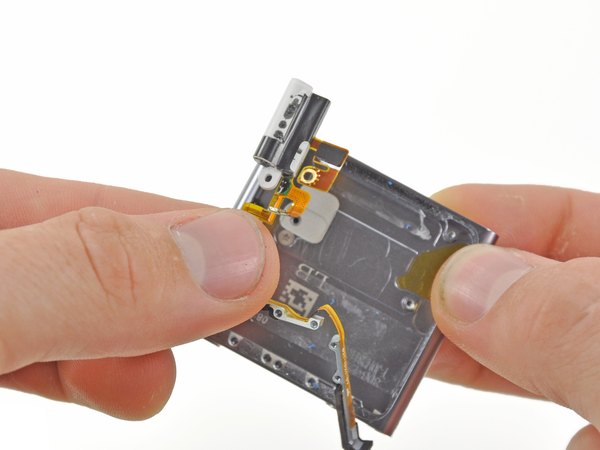

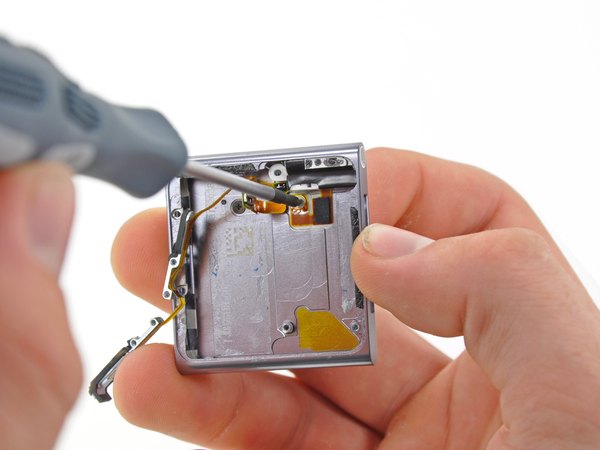

جک هدفون و مدار دکمه‌ها، روی یه فلت باریک و بلند سوار شدن که دور تا دور لبه داخلی دستگاه کشیده شده. چهار تا پیچ بسیار ریز، اتصالات دکمه‌ها رو به لبه بالایی بدنه محکم نگه داشتن. با باز کردن یه پیچ دیگه، بالاخره جک هدفون آزاد می‌شه و با یه ابزار پلاستیکی راحت درمیاد.

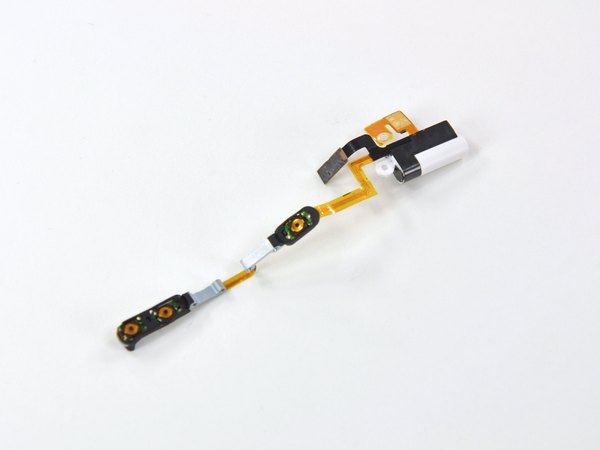

جک هدفون، دکمه‌های تنظیم صدا و دکمه پاور، همگی روی همون فلت یکپارچه‌ای قرار دارن که مثل یه مار دور محیط داخلی نانو پیچیده.

این مدل هم مثل نسل قبلیش (نسل 5)، از سیم هندزفری یا هدفون به عنوان آنتن رادیو FM استفاده می‌کنه. یعنی هر هدفونی که بهش وصل کنی، نقش آنتن رو برات بازی می‌کنه.

داشتن دکمه‌های سخت‌افزاری برای تنظیم صدا روی بدنه بیرونی، یه ویژگی جدید و البته به‌شدت کاربردی برای این نسل به حساب میاد.

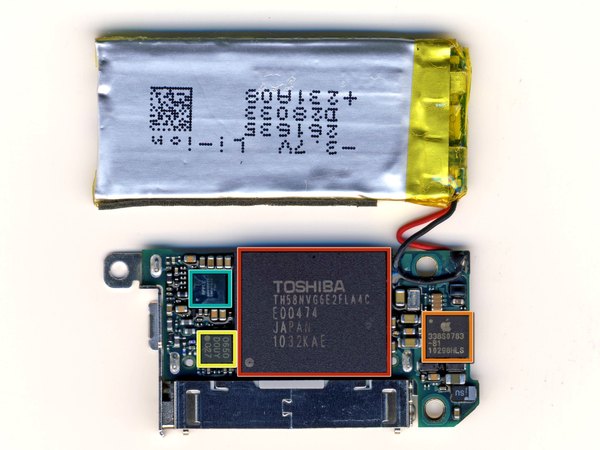

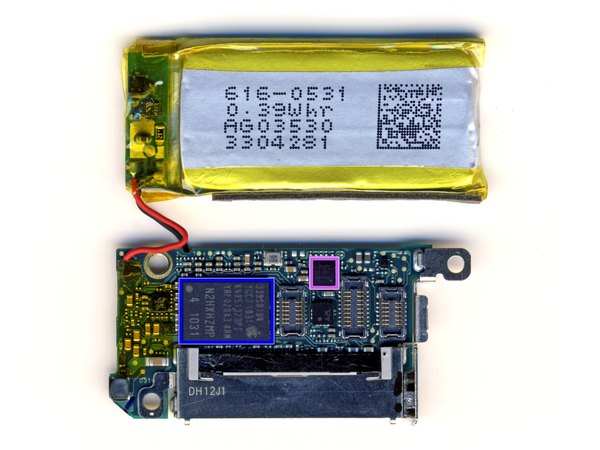

حالا بریم سراغ آیسی‌های مهم روی این مادربرد کوچیک:

← تراشه حافظه 8 گیگابایتی NAND توشیبا مدل TH58NVG6E2FLA4C

← آیسی ساخت اپل با شناسه 33850859 C0E111022

← تراشه مدیریت تغذیه (PMIC) مدل Dialog D1830B

← گیرنده رادیو FM با شناسه 0650 D0UY 027

تراشه پردازشی اصلی با معماری ARM و شناسه Apple 339S0104

← و قطعه‌ای با شناسه 35758907 1025 A 04 629749

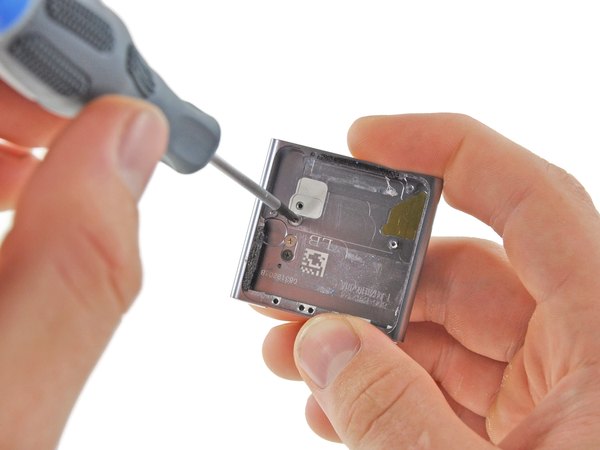

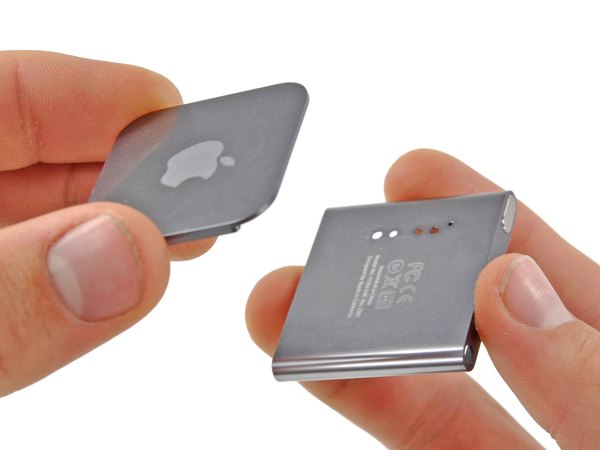

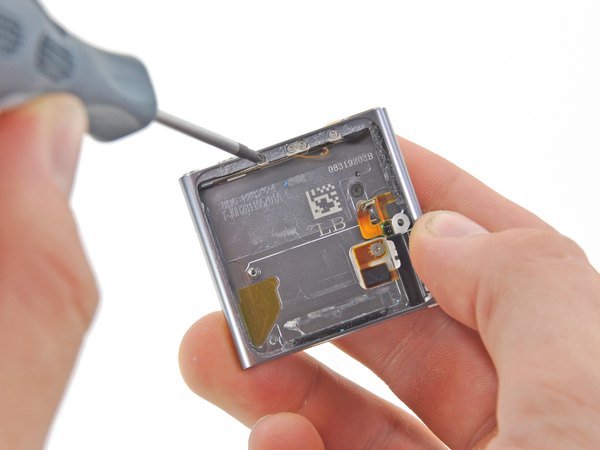

سه تا پیچ دیگه هم اینجا داریم که گیره پشتی دستگاه رو به قاب اصلی متصل کردن. اگه درست شمرده باشیم، روی هم رفته 11 تا پیچ تو این آی‌پاد استفاده شده. برای دستگاهی به این کوچیکی، این یه رقم عجیب و غریب به حساب میاد.

امتیاز تعمیرپذیری آی‌پاد نانو نسل 6: 5 از 10 (امتیاز 10 یعنی راحت‌ترین حالت تعمیر).

← استفاده از کانکتور برای فلت‌ها باعث شده تا جدا کردن نمایشگر و جک هدفون از مادربرد خیلی راحت باشه.

← وقتی موفق بشی نمایشگر رو سالم دربیاری، بقیه مراحل باز کردن دستگاه نسبتا سرراست و بدون دردسره.

← باز کردن نمایشگر بدون استفاده از سشوار صنعتی و اعمال حرارت تقریبا غیرممکنه و نیاز به مهارت داره.

← باتری مستقیم به مادربرد لحیم شده که این موضوع، فرآیند تعویضش رو پیچیده‌تر و پرریسک‌تر از حالت عادی می‌کنه.
