کالبدشکافی و ارتقای درایو فلاپی Apple Disk II: پیوند نوستالژی با تکنولوژی مدرن

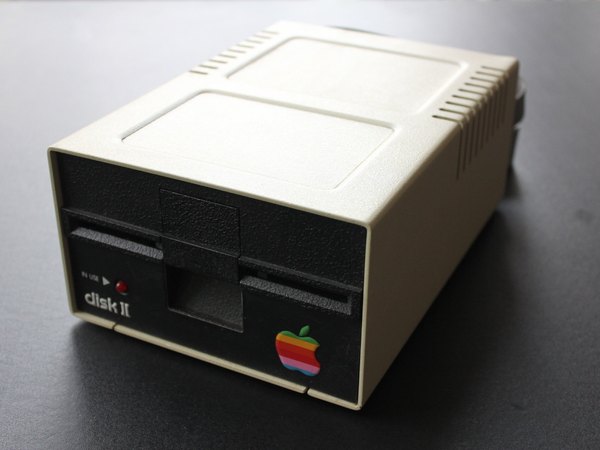

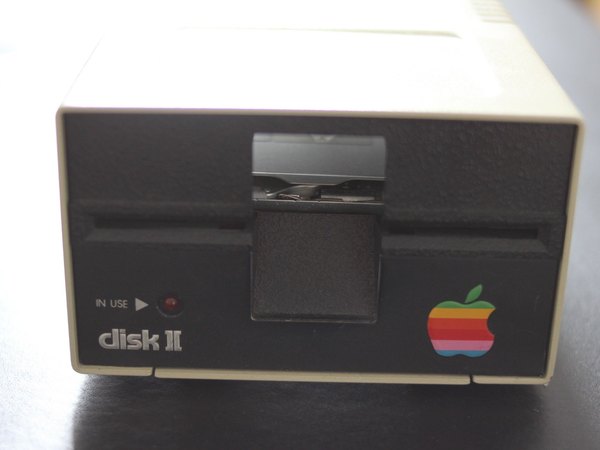

این نمای بیرونی درایو کلاسیک ماست که قراره به زودی یه تغییر و تحول اساسی رو تجربه کنه.

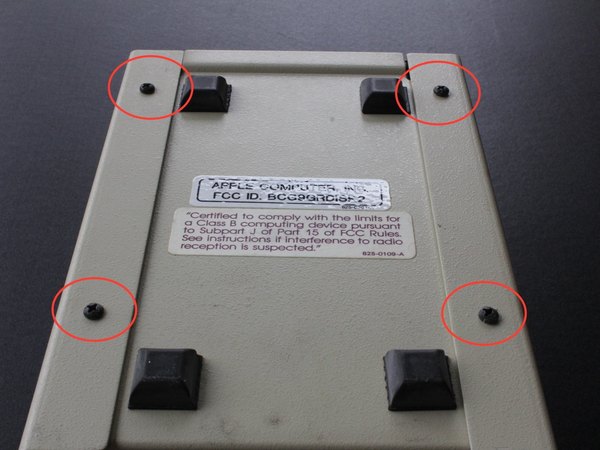

برای شروع کار، درایو رو برگردون. زیر دستگاه چهار تا پیچ چهارسو (Phillips) قرار داره که باید اون‌ها رو باز کنی تا مسیر نفوذ به داخل دستگاه باز بشه.

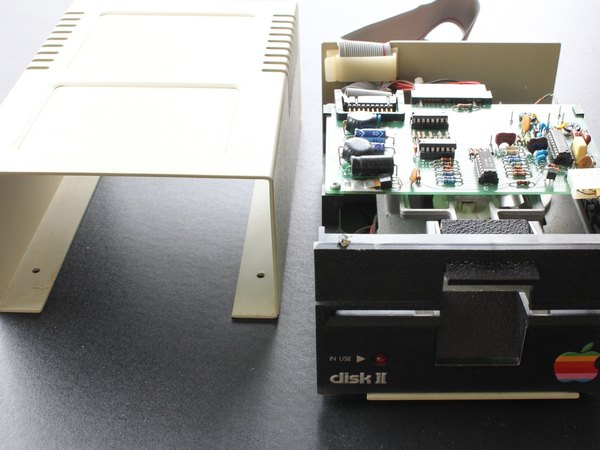

حالا که پیچ‌ها باز شدن، باید قاب بیرونی رو جدا کنیم. قاب رو با دو دست بگیر و به آرومی به سمت کابلی که تو پشت دستگاه قرار داره بکش تا به صورت کشویی از روی شاسی خارج بشه.

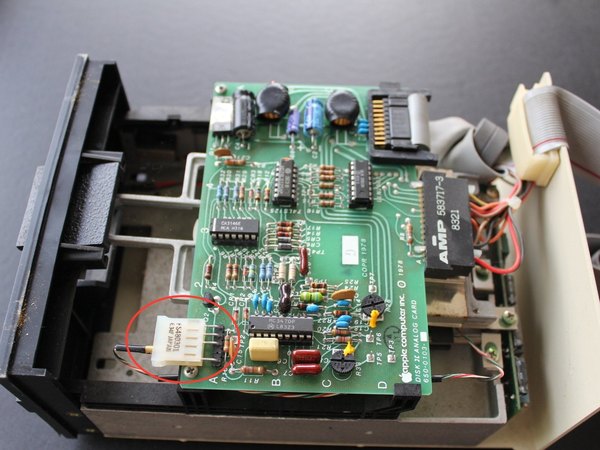

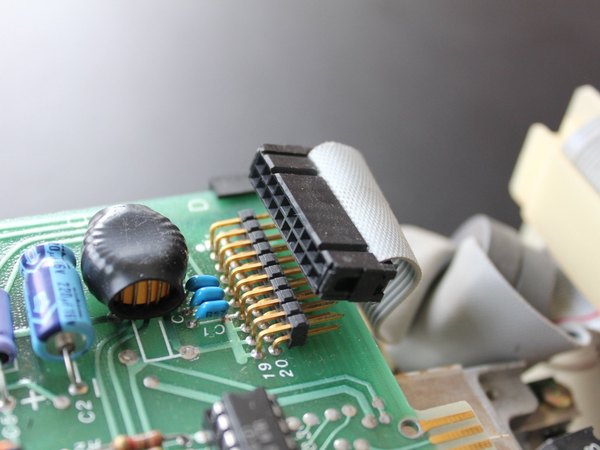

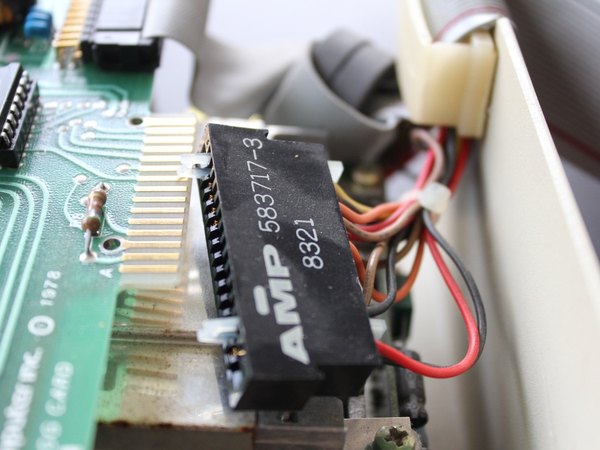

رسیدیم به بخش کابل‌ها. موقع جدا کردن این کانکتورها دقت کن که کابل رو موازی با سطح برد به سمت بیرون بکشی. کشیدن کابل به سمت بالا می‌تونه باعث خم شدن و آسیب دیدن پین‌ها بشه.

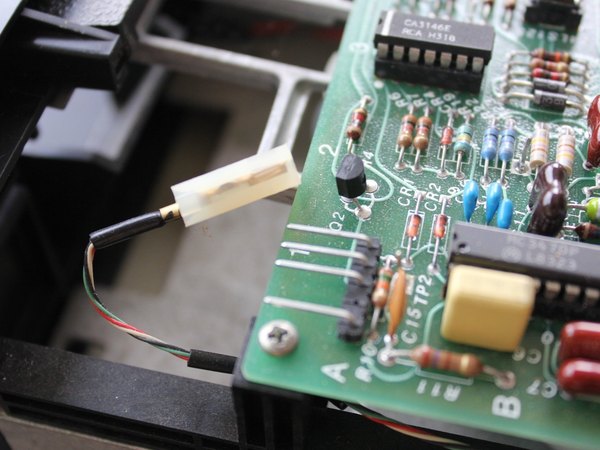

برای کابل‌های بعدی هم دقیقا همین قانون صدق می‌کنه. با احتیاط و بدون اعمال فشار زاویه‌دار، کابل رو به سمت عقب بکش تا از سوکت خودش روی برد رها بشه.

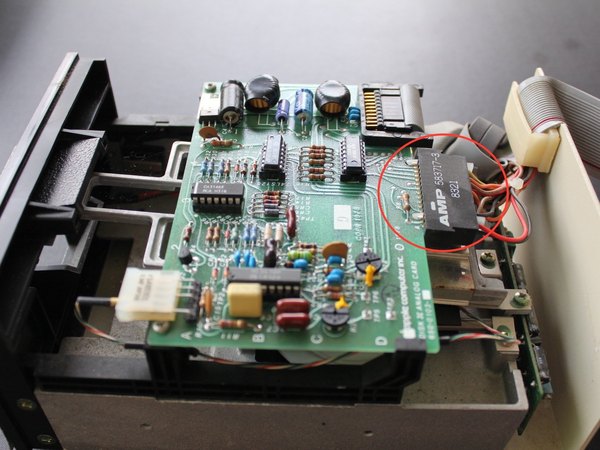

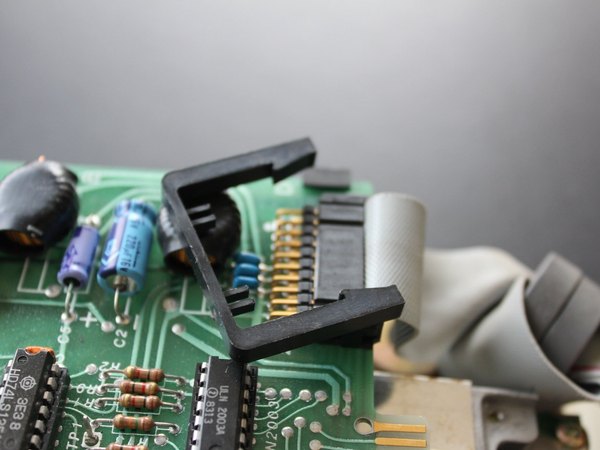

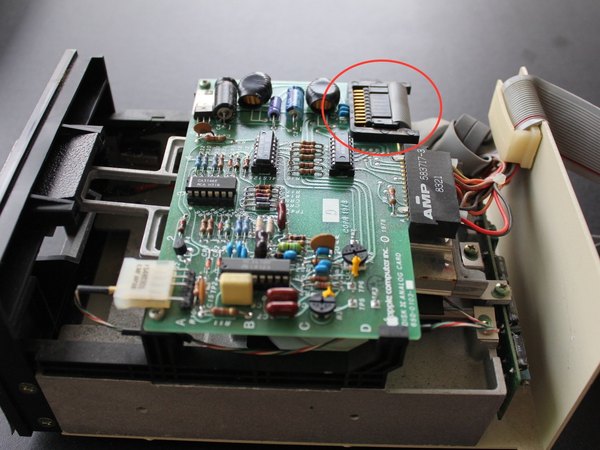

اینجا یه کابل مهم داریم که با یه گیره نگهدارنده C-شکل محکم شده. اول با انگشت شستت دو طرف گیره رو به آرومی از کانکتور دور کن تا آزاد بشه، بعد کابل رو در امتداد برد بکش و جداش کن.

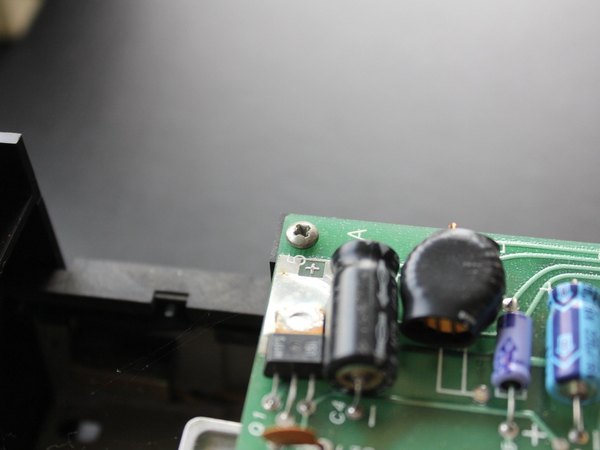

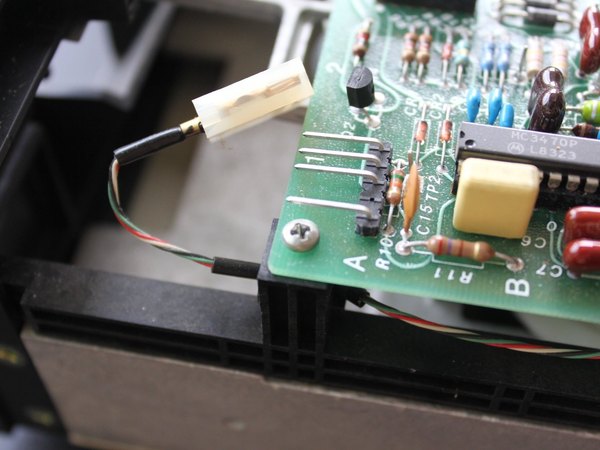

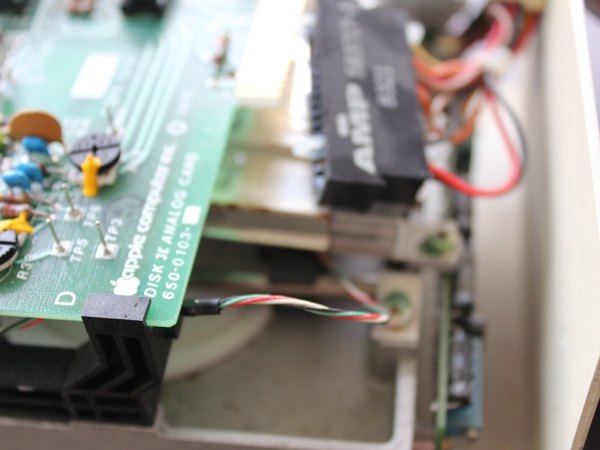

نوبت به برد اصلی می‌رسه. دو تا پیچ چهارسویی که برد رو سر جاش محکم کردن باز کن. بعد از باز کردن پیچ‌ها، برد رو با ملایمت به سمت بالا بیار. حسابی مراقب کابلی باش که از زیر برد رد شده تا گیر نکنه و دچار قطعی نشه.

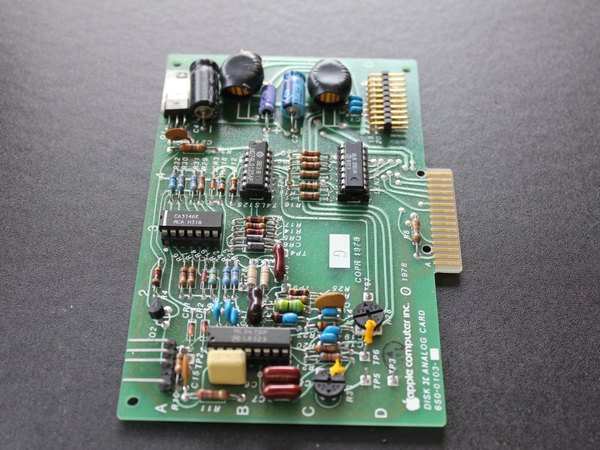

در این مرحله می‌تونی نمایی از برد جداشده و شاسی اصلی دستگاه رو ببینی. طراحی مدارهای قدیمی با اون قطعات درشت و مسیرهای مسی واضح، همیشه یه حس نوستالژی خاصی به آدم می‌ده!

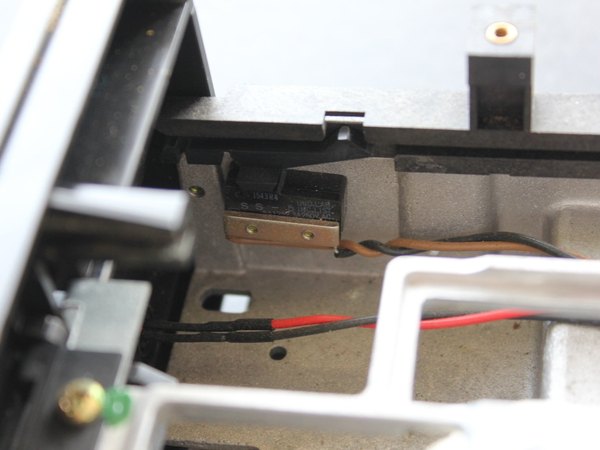

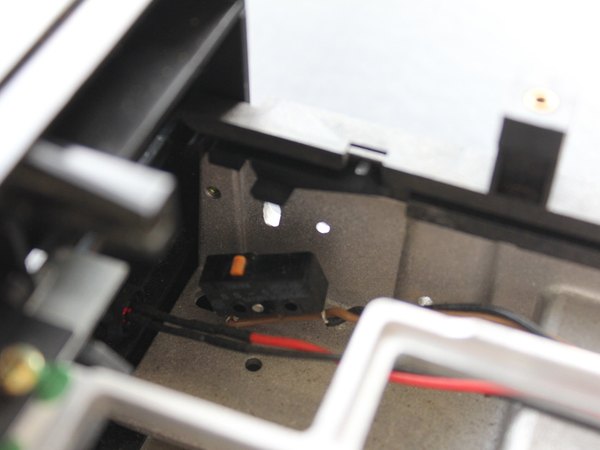

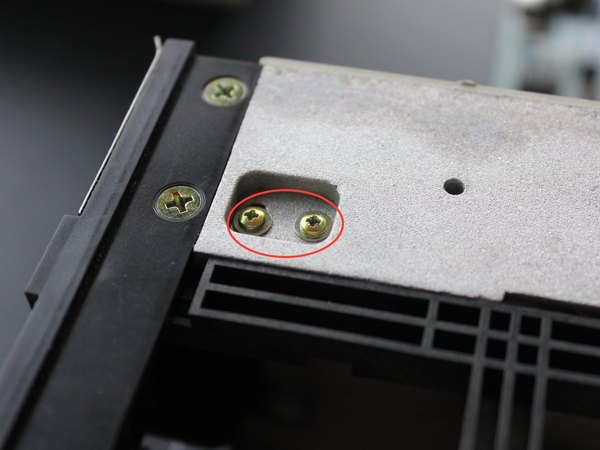

بریم سراغ سنسور دستگاه. برای بیرون آوردن این قطعه، باید دو تا پیچ چهارسویی که تو تصویر مشخص شده رو باز کنی تا سنسور کاملا آزاد بشه.

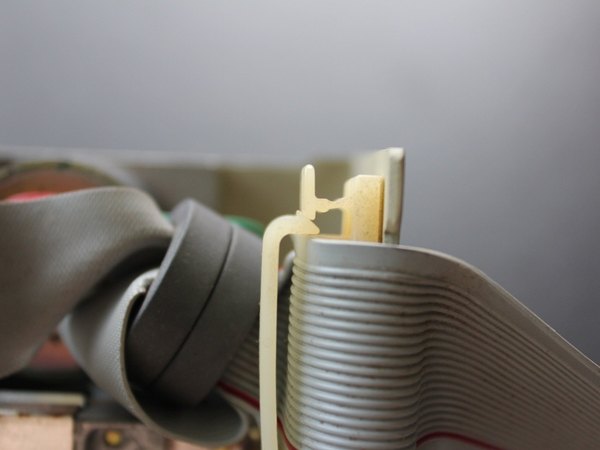

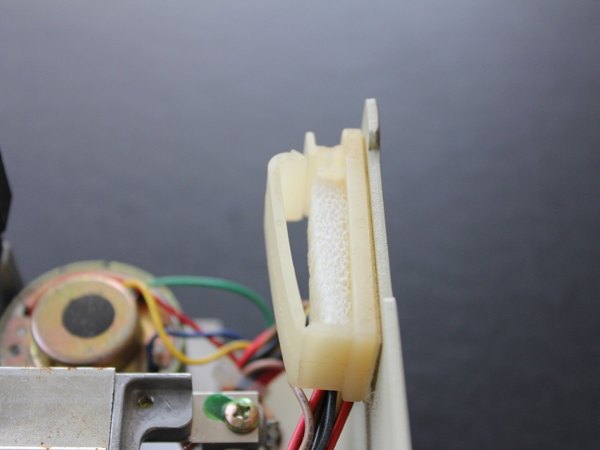

یه کابل خاکستری رنگ اینجا هست که از داخل یه گیره نگهدارنده پلاستیکی رد شده. با دقت کابل رو از داخل گیره دربیار تا برای مراحل بعدی مزاحمتی ایجاد نکنه.

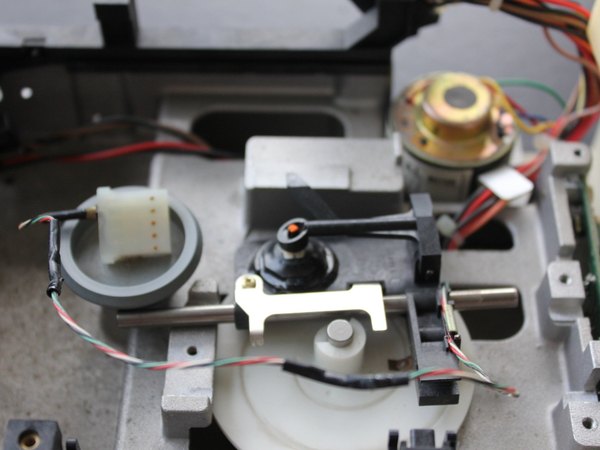

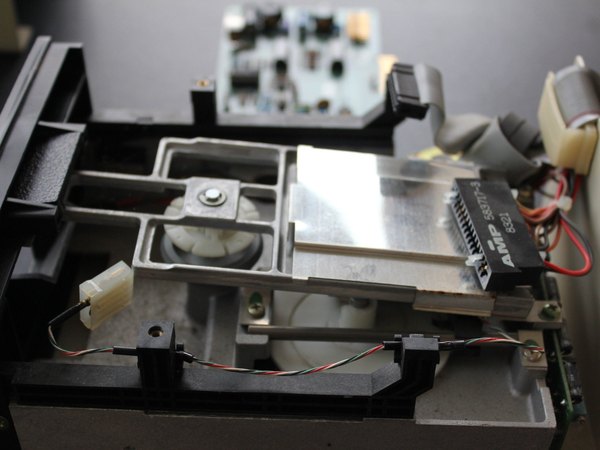

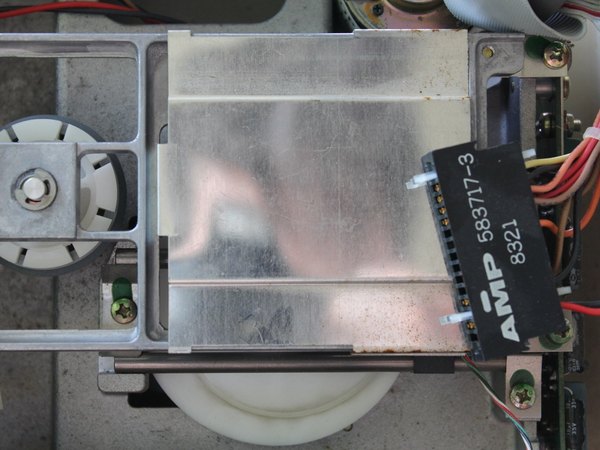

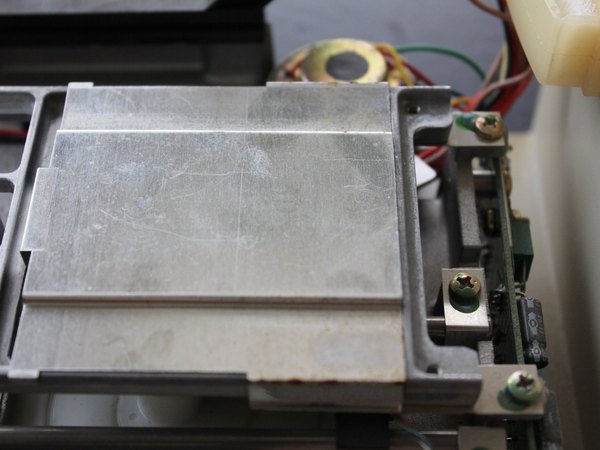

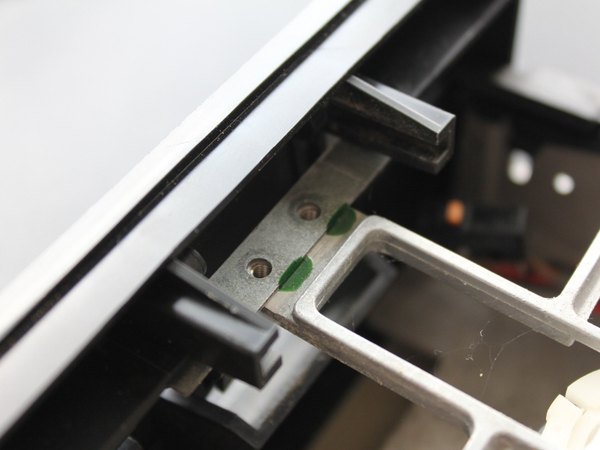

تو این قسمت باید تمام پیچ‌هایی که روی بدنه داخلی تو تصویر مشخص شدن رو باز کنی. این پیچ‌ها قطعات مکانیکی داخلی رو به شاسی متصل کردن و باز کردنشون برای تخلیه کامل درایو ضروریه.

وقتی تمام پیچ‌های نگهدارنده رو باز کردی، سینی نقره‌ای رنگ فلزی آزاد می‌شه. حالا می‌تونی مثل تصویر این سینی رو به راحتی از جای خودش بلند کنی و کنار بذاری.

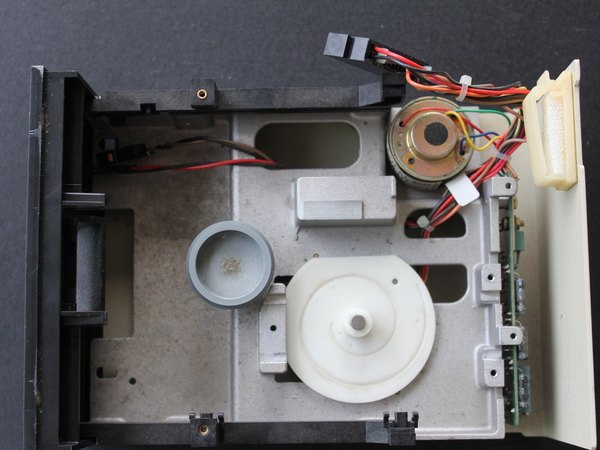

به همراه سینی نقره‌ای، بقیه قطعات مکانیکی متصل به اون رو هم می‌تونی بیرون بیاری. با این کار، فضای داخل شاسی برای پروژه‌ی ارتقای ما حسابی بازتر می‌شه.

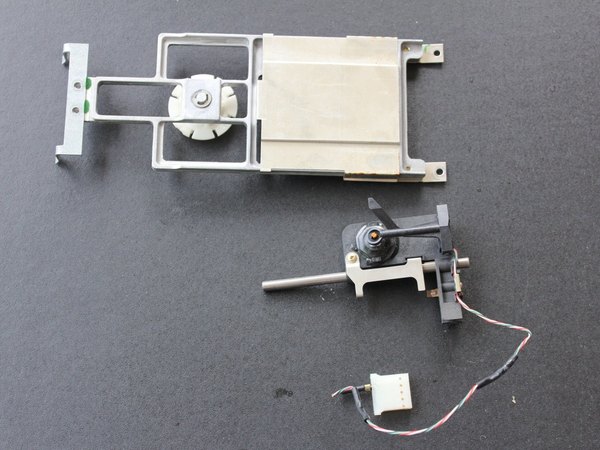

اینجا قطعاتی رو می‌بینی که از دل این درایو قدیمی بیرون کشیدیم. مهندسی مکانیکی این فلاپی‌درایوها تو زمان خودش واقعا شاهکار بوده، اما خب ما برای این کیس برنامه‌های مدرن‌تری داریم!

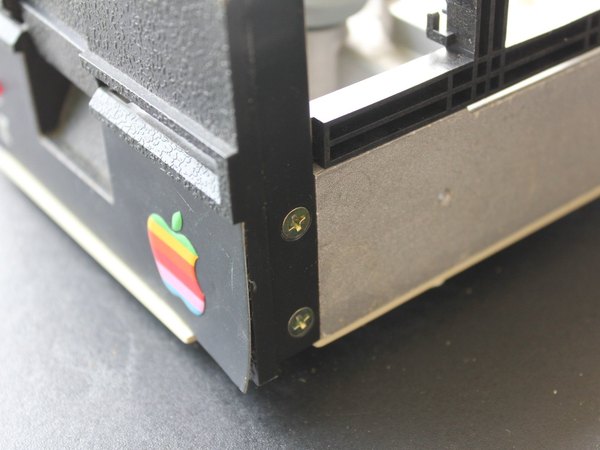

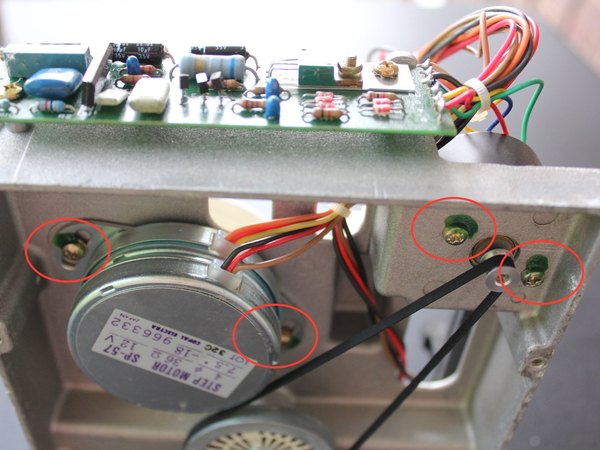

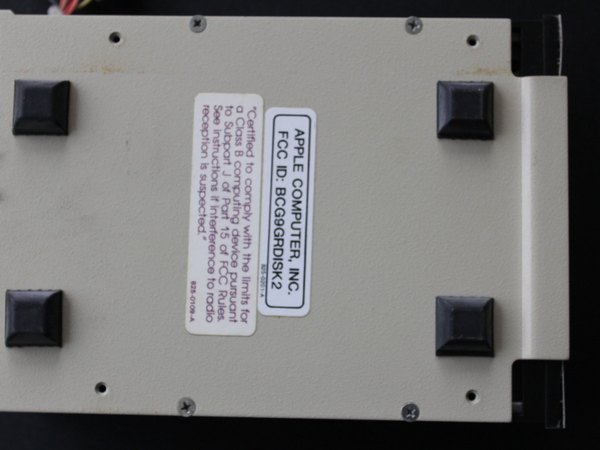

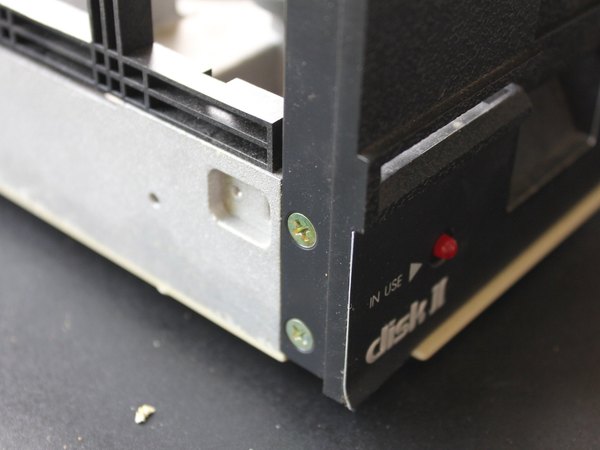

برای جدا کردن شاسی اصلی، باید مجموعا 8 تا پیچ رو باز کنی. این پیچ‌ها در کناره‌ها و قسمت پایینی دستگاه قرار گرفتن.

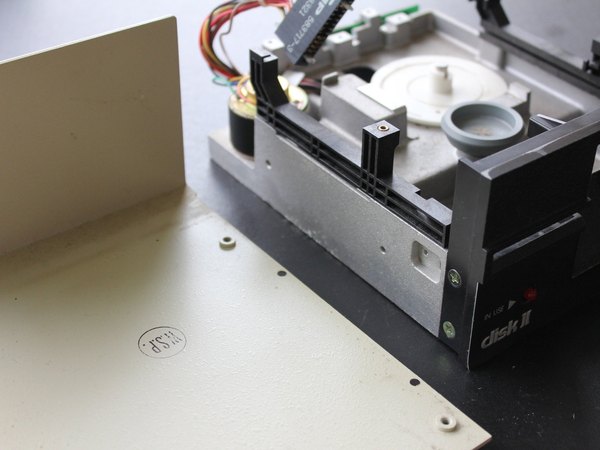

حالا می‌تونی قسمت پایینی قاب رو کاملا جدا کنی. با برداشتن این بخش، دسترسی کاملی به اسکلت‌بندی فلزی دستگاه پیدا می‌کنیم تا تغییرات لازم رو روش پیاده کنیم.

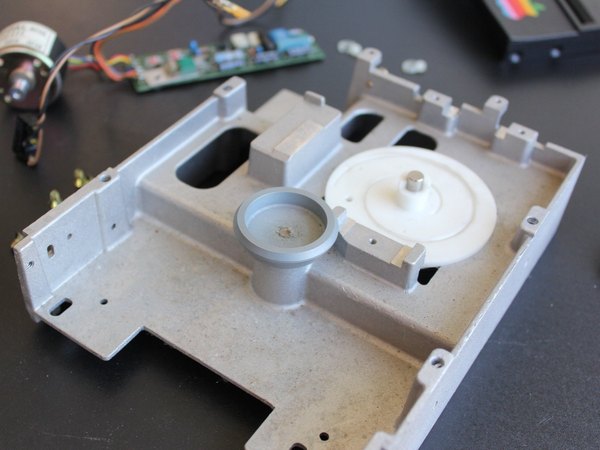

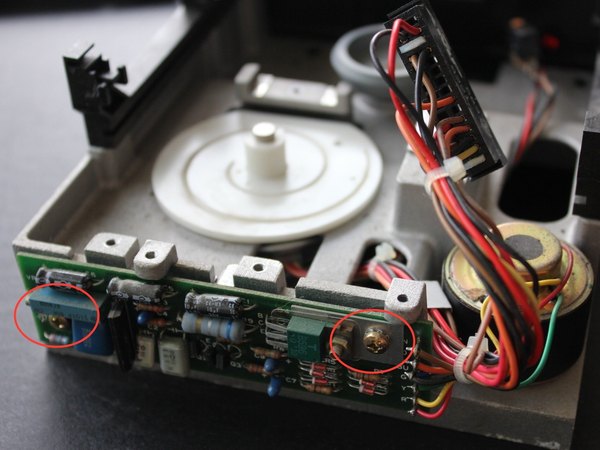

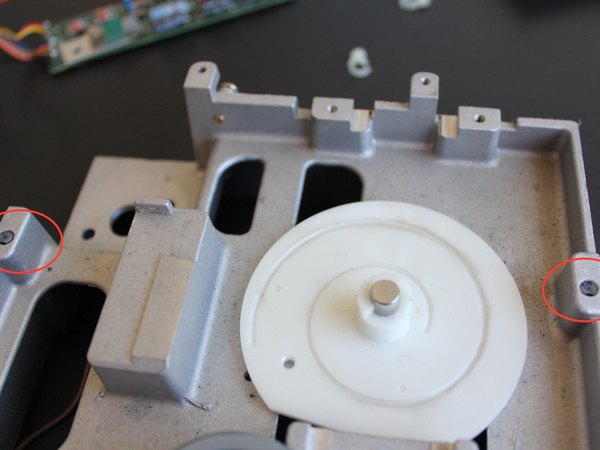

همون‌طور که تو تصویر می‌بینی، چند تا پیچ دیگه تو این بخش باقی مونده. بعد از باز کردنشون، تمام قطعاتی که آزاد شدن رو از روی شاسی بردار تا اسکلت فلزی کاملا خالی بشه.

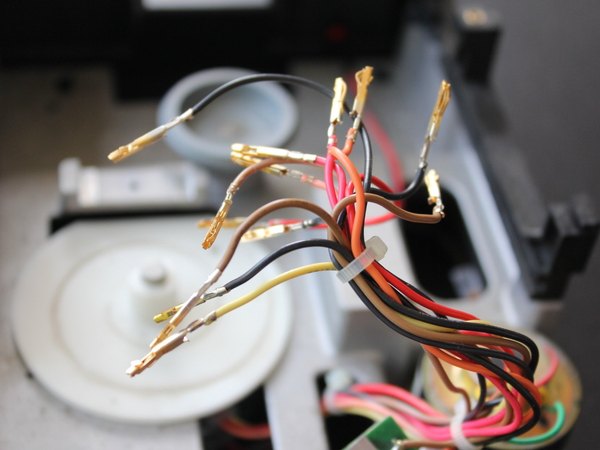

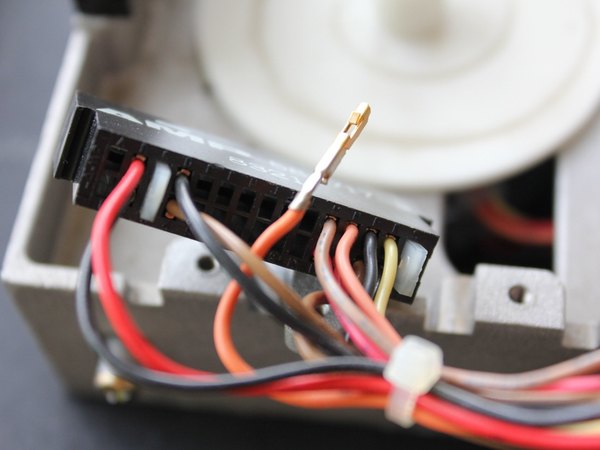

برای بیرون آوردن موتور دستگاه، اول باید کابل‌هاش رو از کانکتور مشکی‌رنگ جدا کنی. بعد از قطع اتصال، موتور و سایر قطعات وابسته به اون به راحتی از شاسی جدا می‌شن.

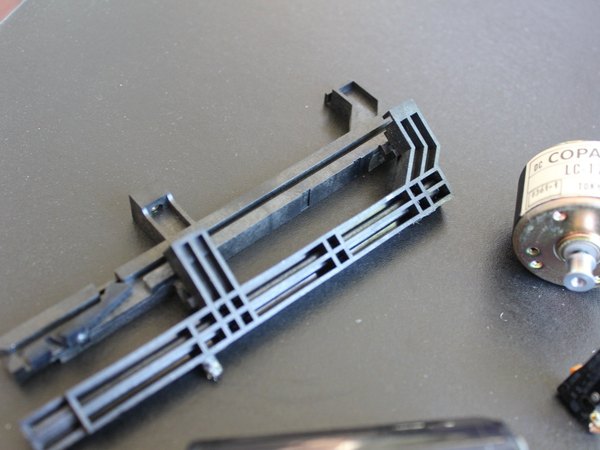

حالا باید ریل‌های کناری رو با کشیدن ملایم به سمت بالا جدا کنیم. هر ریل دو تا پایه پلاستیکی داره که تو بدنه چفت شدن. مراقب باش، چون به نظر می‌رسه این پایه‌ها چسب خوردن و ممکنه موقع بیرون کشیدن بشکنن؛ همون‌طور که تو کار ما هم شکستن!

چون پیچ‌های کناری رو قبلا باز کردیم، پنل مشکی جلوی درایو حالا جدا می‌شه. ال‌ای‌دی دستگاه ما کار می‌کرد اما نورش خیلی ضعیف بود. می‌تونی مال خودت رو تست کنی؛ اگه سالم بود، نیازی به مرحله بعدی نداری.

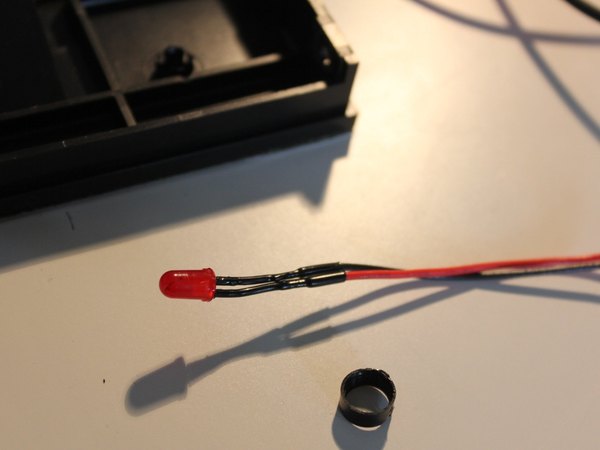

ما تصمیم گرفتیم ال‌ای‌دی رو عوض کنیم. برای این کار، با کمک یه پیچ‌گوشتی تخت، حلقه نگهدارنده رو درآوردیم. این کار رو با حوصله انجام بده تا پنل جلویی خط نیفته و به غیر از حلقه چیز دیگه‌ای جدا نشه.

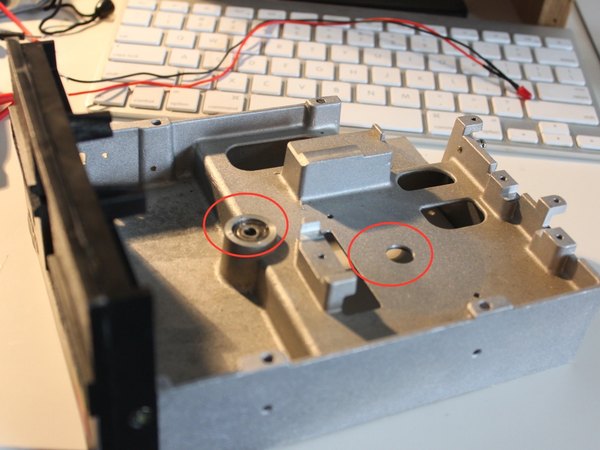

برای جدا کردن آخرین قطعات سرسخت و باقی‌مونده روی شاسی، از یه انبردست استفاده کن. حالا شاسی ما کاملا لخت و آماده‌ی شروع مادسازیه.

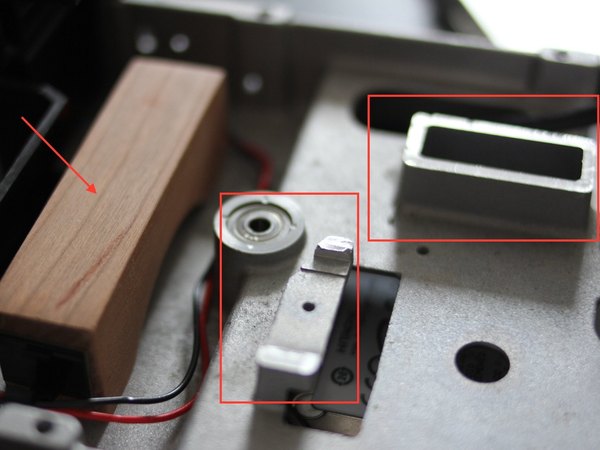

خب، قاب کاملا خالی شده و یه ال‌ای‌دی جدید هم خریدیم؛ حالا بخش جذاب ماجرا شروع می‌شه! بخش‌هایی که باید تو قاب تغییر کنن رو با مستطیل مشخص کردیم. شاسی فلزی رو با فرز کمی تراشیدیم تا ارتفاعش با قسمت پایینی ورودی دیسک روی پنل جلویی هم‌سطح بشه. این ارتفاع دقیقا با درایو نوری Apple SuperDrive ما (که از یه مک‌بوک پرو باز کردیم) هماهنگ شد.

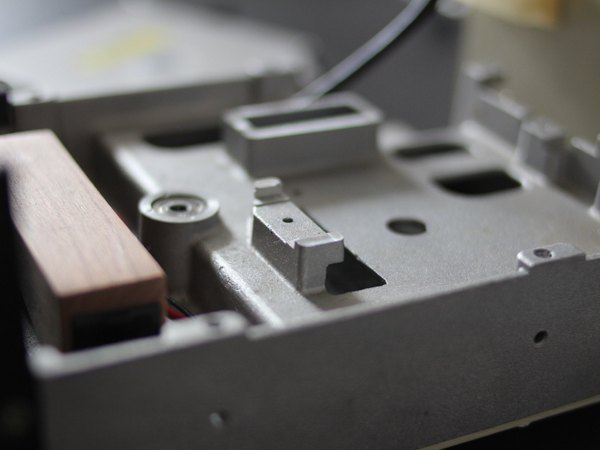

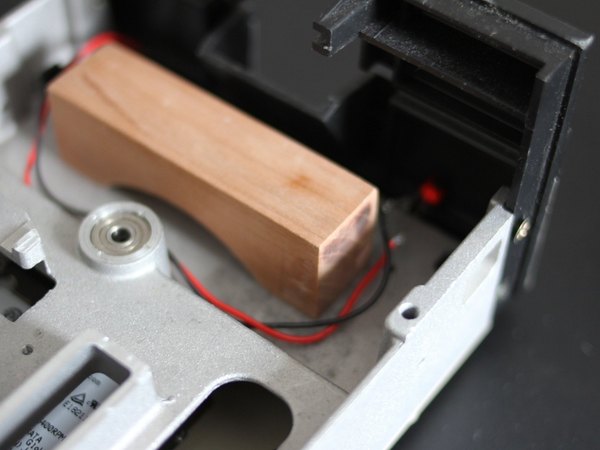

یه قطعه بلوک چوبی هم اضافه کردیم تا زیر درایو نوری (SuperDrive) قرار بگیره و به عنوان تکیه‌گاه عمل کنه. ریل‌ها هم بعد از نصب مجدد، به خوبی دور درایو نوری کیپ می‌شن و اون رو سر جاش محکم می‌کنن.

در نهایت، ال‌ای‌دی جدید رو به کانکتور یه برد مبدل USB به SATA (مدل 2.5 اینچی) لحیم کردیم و به زیبایی تو سوراخ پنل جلویی جا دادیم. البته همون‌طور که گفتیم اگه ال‌ای‌دی اصلی خودت نور خوبی داشت، شاید اصلا به این کارها نیازی نباشه.

تو این نما می‌تونی مسیر سیم‌کشی ال‌ای‌دی رو ببینی. همچنین فضای خالی زیر درایو نوری جای عالی و مناسبی برای قرار دادن یه هارد دیسک 2.5 اینچی بود که به بهترین شکل ازش استفاده کردیم.

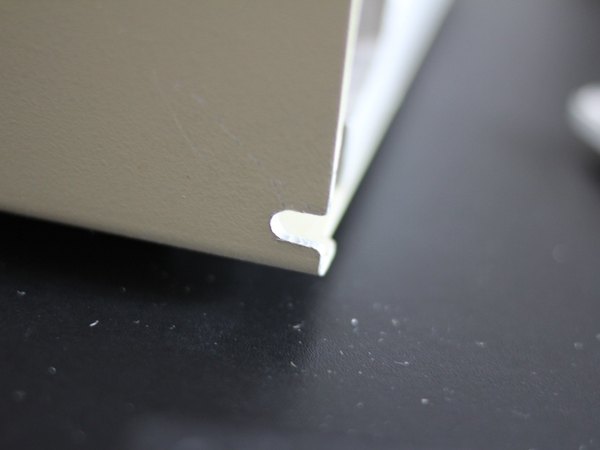

برای اینکه کابل‌های USB به راحتی از دستگاه خارج بشن، پنل پشتی رو با دستگاه فرز مینیاتوری (درمل) برش دادیم تا یه خروجی تمیز برای کابل‌ها ایجاد کنیم.

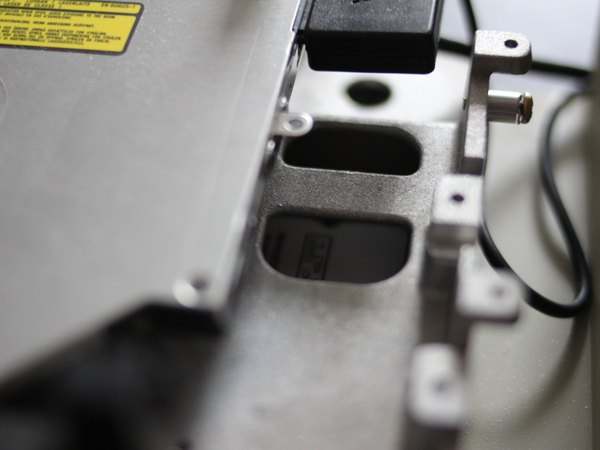

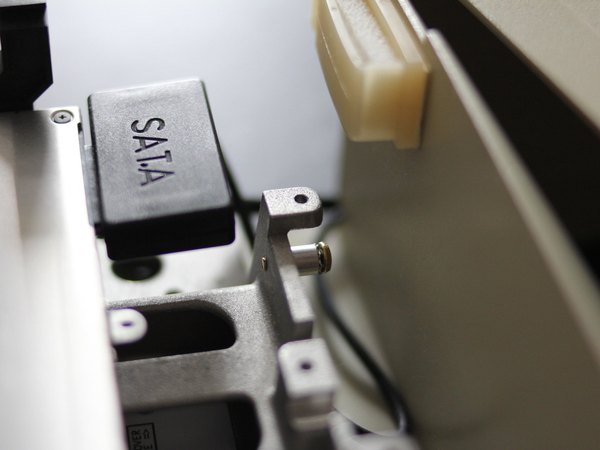

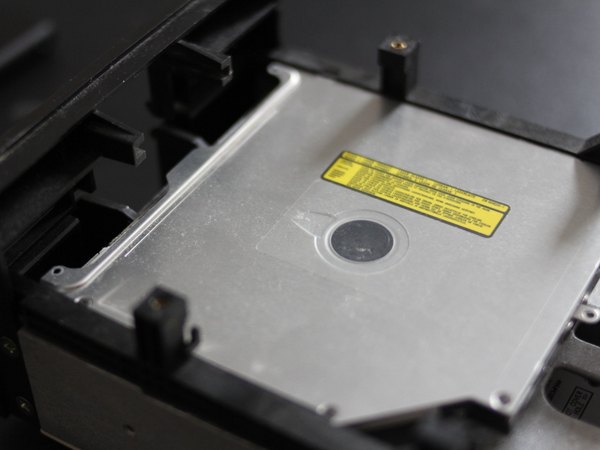

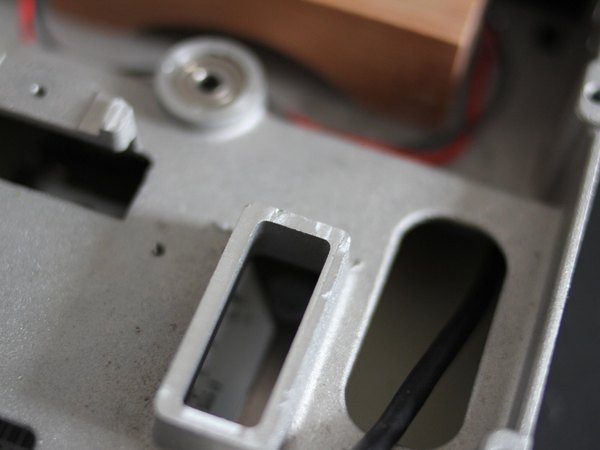

تصویر اول: درایو نوری با موفقیت روی بدنه نصب و مهار شده. تصویر دوم: برای اتصال درایو نوری از یه کابل مبدل SATA به USB استفاده کردیم (تو سیستم‌عامل مک به صورت Plug and Play شناخته می‌شه). ما کابل سرکج گرفتیم، اما همون‌طور که می‌بینی به خاطر محدودیت فضا تو قسمت پشتی، کابل صاف انتخاب بهتریه. تصویر سوم: سوراخی که تعبیه کردیم تا کابل مبدل هارد 2.5 اینچی رو ازش عبور بدیم و به بیرون هدایت کنیم.

زبانه یا همون قفل اصلی فلاپی درایو، بدون قطعات مکانیکی قدیمی به راحتی بیرون می‌افتاد و دیگه کاربردی نداشت. به همین دلیل کلا اون رو حذف کردیم و از خیرش گذشتیم.

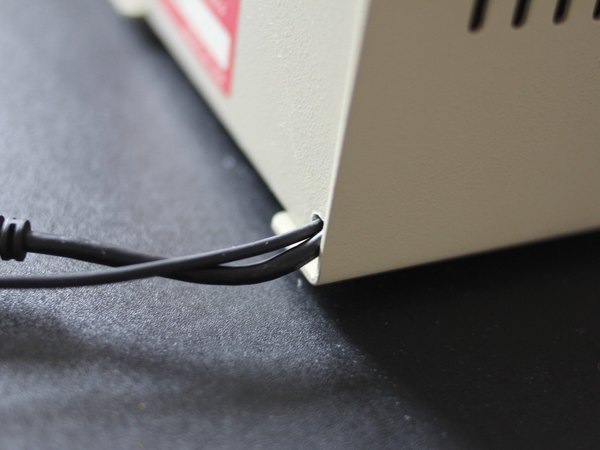

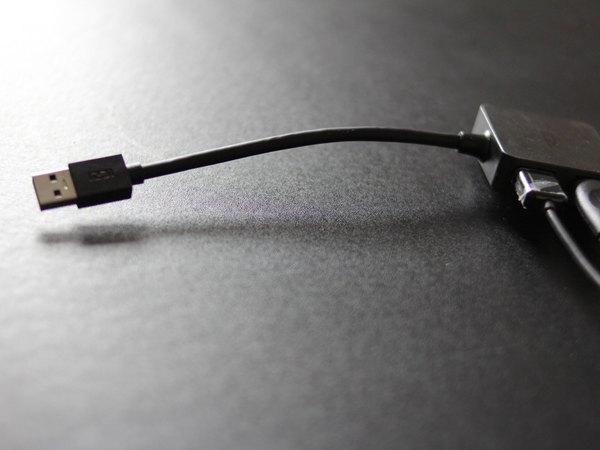

کابل‌ها رو از پشت کیس خارج کردیم و به یه هاب USB چهار پورت متصل کردیم. البته اگه بتونی جای مناسبی براش روی بدنه برش بدی، حتی می‌تونی این هاب رو داخل خود کیس هم جاسازی کنی.

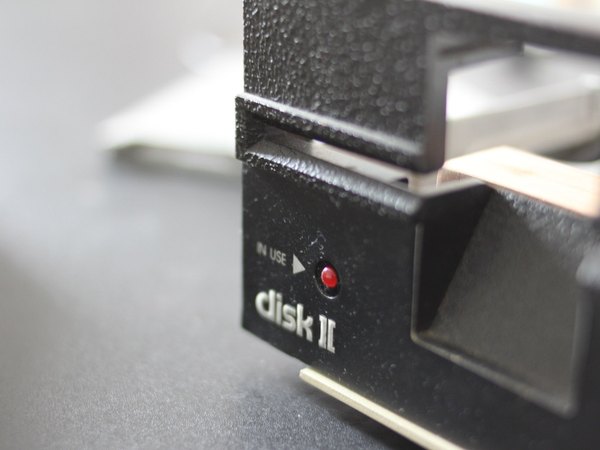

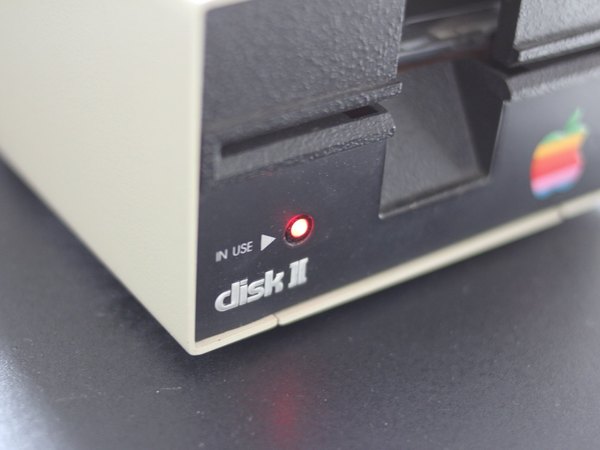

این هم از ال‌ای‌دی جدید ما! حالا هر وقت سیستم در حال خوندن اطلاعات از روی هارد SATA باشه، این چراغ دقیقا مثل یه درایو واقعی چشمک می‌زنه و حس نوستالژی رو زنده می‌کنه.

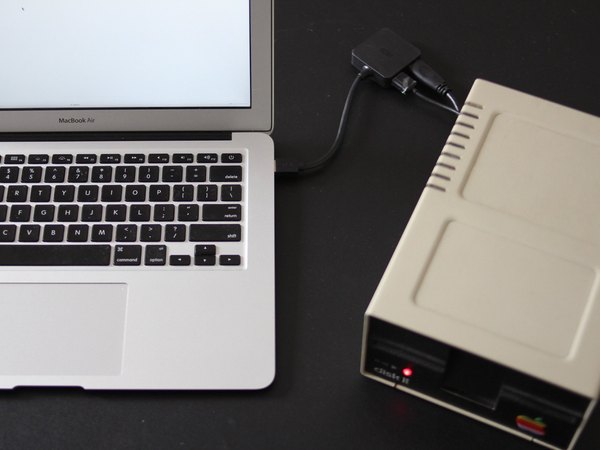

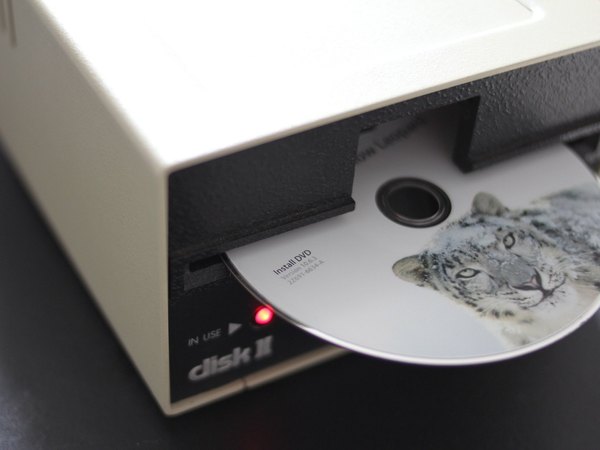

درایو ما با کابل USB به مک متصل شده (هاب ما به قدری قدرت داره که هم درایو نوری و هم هارد رو با یه کابل تغذیه کنه). حالا می‌تونیم دی‌وی‌دی‌ها رو به راحتی داخل این قاب کلاسیک قرار بدیم، اجکت کنیم و از کارکردش لذت ببریم!

برای جمع‌کردن دستگاه، کافیه تمام پیچ‌های چهارسوی بدنه رو سر جاشون ببندی و قاب رو روی شاسی بکشی. حالا یه درایو با ظاهر کاملا وینتیج و کلاسیک داری که باطنش با تکنولوژی روز کار می‌کنه!

امیدوارم از این پروژه مادسازی (Modding) و کالبدشکافی متفاوت لذت برده باشی. اگه تو هم عاشق زنده کردن گجت‌های قدیمی هستی و دوست داری پروژه‌های بیشتری رو ببینی، حتما اپلیکیشن آیسی‌مدار رو به دوستات معرفی کن تا اون‌ها هم از این آموزش‌های خاص استفاده کنن.
