کالبدشکافی ال‌جی Watch Urbane: ساعت هوشمندی در لباس کلاسیک

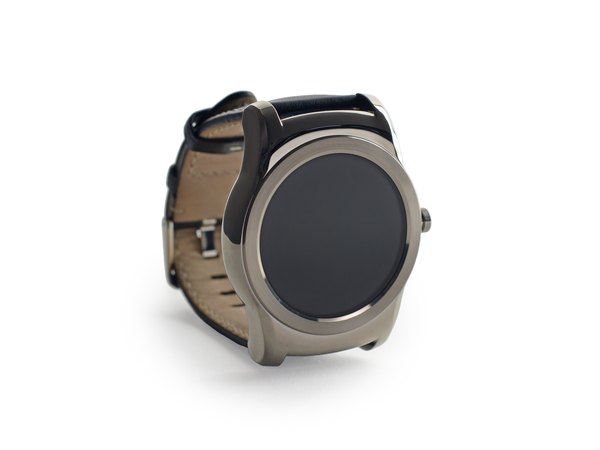

خیلیا می‌گن این اولین ساعت هوشمندی بود که تونست ظاهر یه ساعت مکانیکی سنتی رو با دقت کپی کنه و شبیه یه کامپیوتر مچی نباشه. بیا یه نگاه سریع به مشخصات فنیش بندازیم تا ببینیم زیر این قاب شیک چه خبره:

← نمایشگر 1.3 اینچی P-OLED با رزولوشن 320 در 320 پیکسل (تراکم 245 پیکسل در اینچ).

← باتری 410 میلی‌آمپر ساعتی برای تأمین انرژی.

← پردازنده کوالکام اسنپدراگون 400 با چهار هسته 1.2 گیگاهرتزی Cortex A7.

← حافظه رم 512 مگابایتی در کنار 4 گیگابایت حافظه داخلی.

سنسورهای 9 محوره که شامل ژیروسکوپ، شتاب‌سنج و قطب‌نما می‌شه.

← بلوتوث نسخه 4.1 از نوع کم‌مصرف (Low Energy).

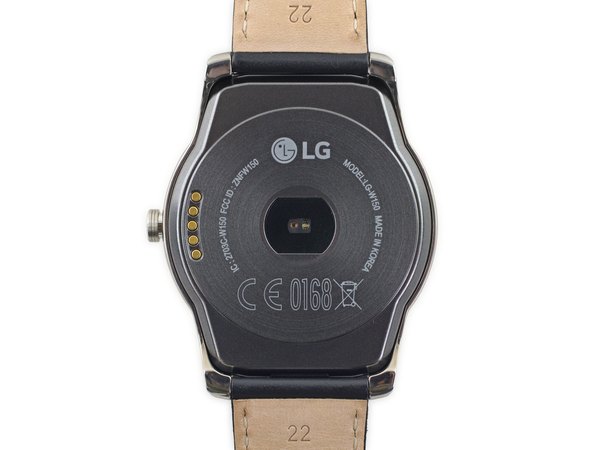

اگر صفحه تیره ساعت رو نادیده بگیری، تا وقتی پشتش رو نبینى ممکنه با ساعت مکانیکی اشتباه گرفته بشه... پشت ساعت حسگر ضربان قلب، کنتاکت داک شارژ و شماره مدل LG-W150 داره. اوربن بعضی صفحه‌های LG G Watch رو حذف کرده، ولی صفحه‌های زیادی برای انتخاب داره.

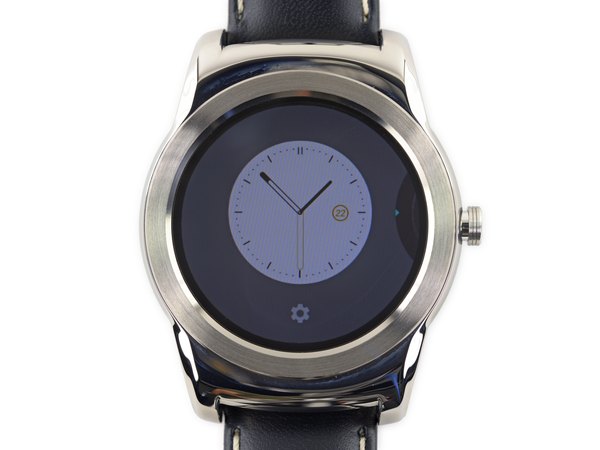

نمایشگر 245 پیکسل‌بر‌اینچ اوربن حضوری خیلی بهتر از عکس دوربینه؛ یه اثر موآره باعث می‌شه پیکسل‌ها تو عکس برجسته بشن.

با این حال از فاصله خیلی نزدیک به تیزی اپل واچ نمی‌رسه؛ اپل واچ 38 میلی‌متری 290 و 42 میلی‌متری 302 پیکسل‌بر‌اینچ داره.

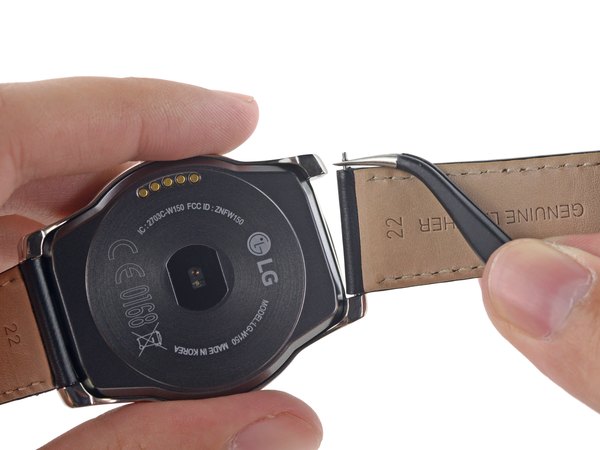

بند چرمی 22 میلی‌متری این ساعت کاملا استاندارده. این یعنی می‌تونی هر بند دیگه‌ای با همین سایز و هر جنس و رنگی رو که دوست داری، به راحتی جایگزینش کنی. برای درآوردن بندها، پنس نوک‌تیز ما اینجا نقش یه ابزار حرفه‌ای رو بازی می‌کنه و پین‌های فنری رو خیلی راحت آزاد می‌کنه.

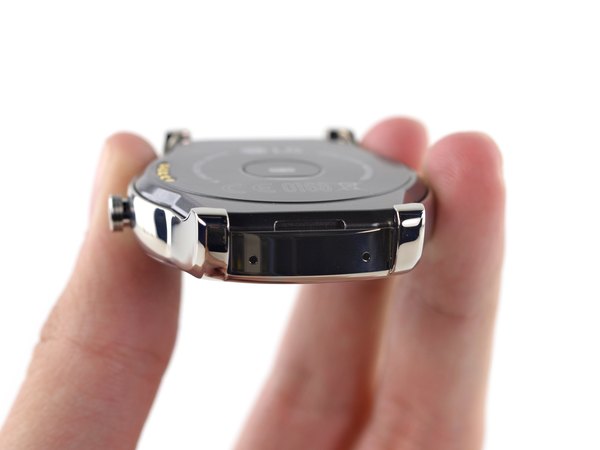

وقتی بند رو جدا می‌کنی، چند تا سوراخ ریز لبه قاب می‌بینی که احتمالا مربوط به میکروفون دستگاه هستن (یا شایدم دو تا میکروفون توش کار گذاشتن!).

دفعه قبل که یه ساعت هوشمند رو باز کردیم، از دیدن پیچ‌ها و واشر لاستیکی پشت قاب حسابی خوشحال شدیم. اما اینجا خبری از پیچ نیست و باید پد حرارتی رو داغ کنیم تا به جنگ چسب‌ها بریم!

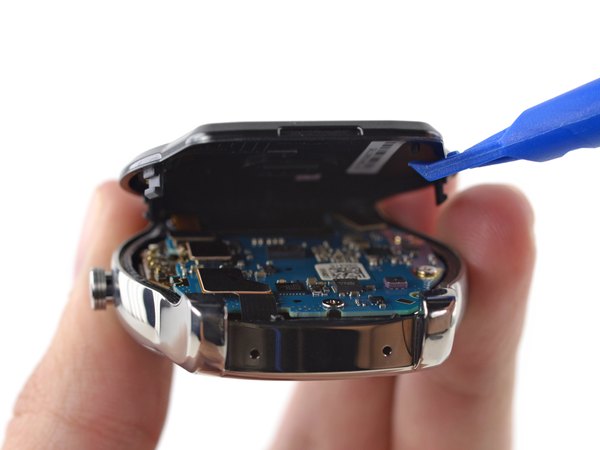

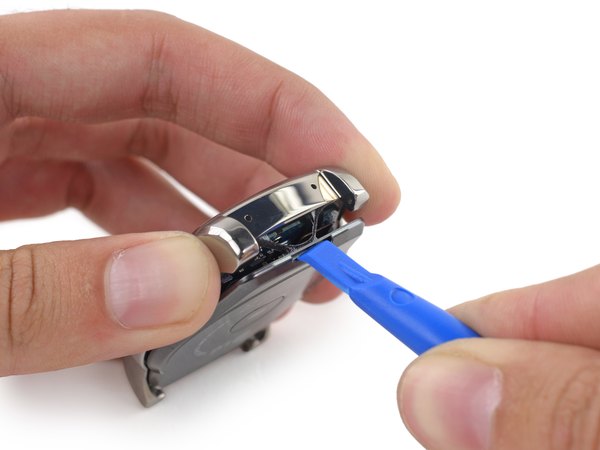

خوشبختانه ال‌جی یه شکاف کوچیک برای اهرم کردن قاب در نظر گرفته که کار رو یه کم راحت‌تر می‌کنه. یادت نره که برای بستن دوباره ساعت، حتما باید چسب‌های جدید بزنی تا عایق‌بندی دستگاه برگرده.

استاندارد IP67 یعنی این دستگاه در برابر نفوذ گردوغبار کاملا مقاومه و می‌تونه تا 30 دقیقه تو عمق 1 متری آب دوام بیاره. پس بدون چسب جدید، این ویژگی کلا از بین می‌ره.

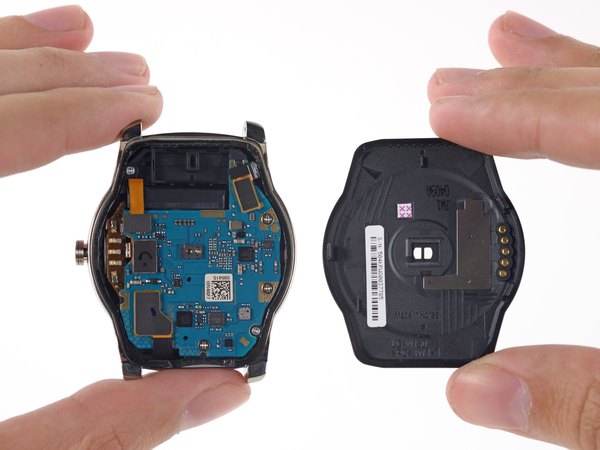

با وجود چسب‌ها، قاب پشتی خیلی تمیز و راحت جدا می‌شه. هیچ کابل یا فلت مخفی‌ای به درب پشت وصل نیست که موقع باز کردن پاره بشه؛ ما که عاشق این‌جور طراحی‌هاییم!

مسیر شارژ از طریق پین‌های روی قاب پشتی به یه ردیف اتصال فنری تمیز که کنار مادربرد قرار دارن، منتقل می‌شه تا باتری رو شارژ کنه.

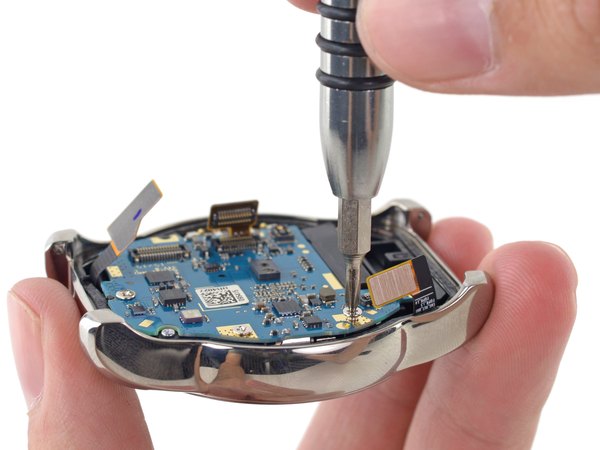

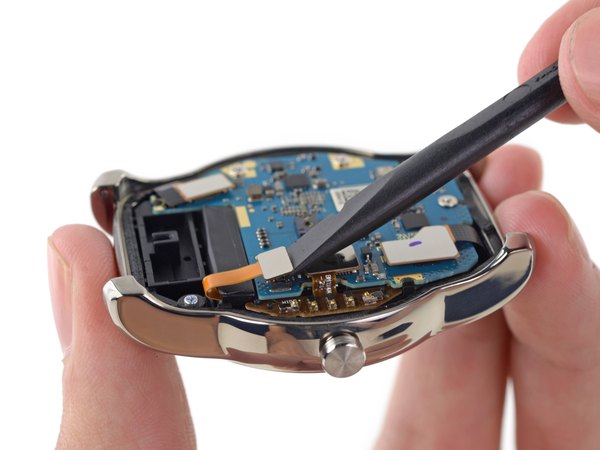

حالا وقتشه بریم سراغ مغز متفکر ساعت یعنی مادربرد. اول از همه، فلت باتری و چند تا کابل کوچیک رو جدا می‌کنیم و بعد می‌ریم سراغ باز کردن پیچ‌های ریزی که برد رو نگه داشتن.

خوشبختانه ال‌جی اینجا از پیچ‌های معمولی چهارسو (البته تو سایز مینیاتوری) استفاده کرده و خبری از پیچ‌های عجیب‌وغریب سه‌سو که تو ساعت‌های دیگه می‌بینیم نیست.

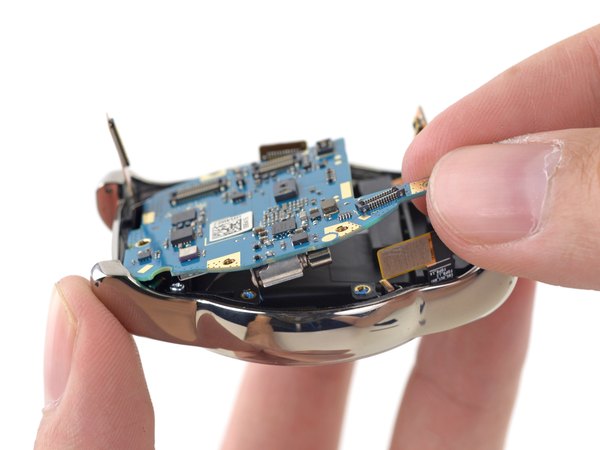

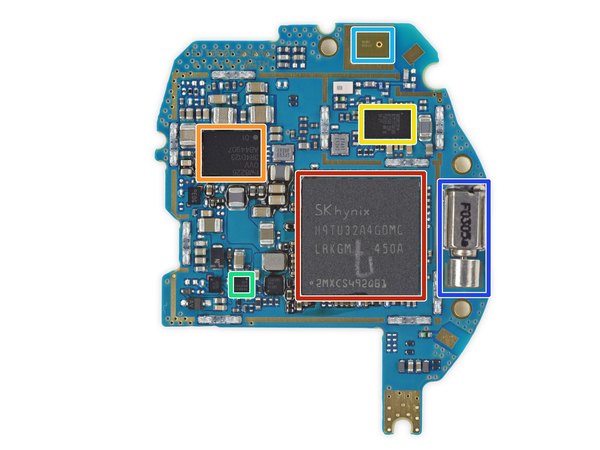

مادربرد رو خیلی آروم از شاسی بیرون می‌کشیم تا ببینیم روی این برد فسقلی چه سخت‌افزاری پیاده‌سازی شده:

← آیسی رم 512 مگابایتی SK Hynix. پردازنده کوالکام اسنپدراگون 400 دقیقا زیر همین تراشه مخفی شده.

← تراشه مدیریت تغذیه کوالکام با شناسه PM8226.

← ماژول یکپارچه ارتباطات ساخت شرکت Broadcom برای مدیریت وای‌فای و بلوتوث.

← آیسی کنترل و سنجش وضعیت باتری مدل BQ27421-G1 ساخت تگزاس اینسترومنتس.

میکروفون تکی ساخت شرکت Knowles (ما که نفهمیدیم چرا دو تا سوراخ رو قاب بود؛ شاید فقط برای تقارن ظاهری این کار رو کردن!).

موتور ویبره که مستقیما روی خود مادربرد لحیم شده و با فلت جدا نمی‌شه.

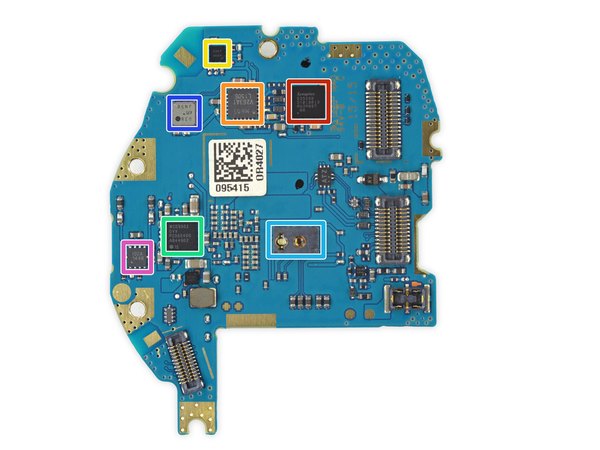

حالا برد رو برمی‌گردونیم تا پشتش رو بررسی کنیم:

← کنترلر صفحه لمسی (تاچ) ساخت شرکت Synaptics.

← آیسی Invensense MPU-6515 که شامل شتاب‌سنج و ژیروسکوپ 6 محوره می‌شه.

← تراشه قطب‌نمای 3 محوره ساخت شرکت Asahi Kasei.

← کدک صوتی کوالکام مدل WCD9302 برای پردازش صدا.

سنسور ضربان قلب PixArt PAH8001.

سنسور فشار سنج Alps HSPPAD038.

← درایور کنترل بازخورد لمسی (ویبره) مدل Imagis ISA1000.

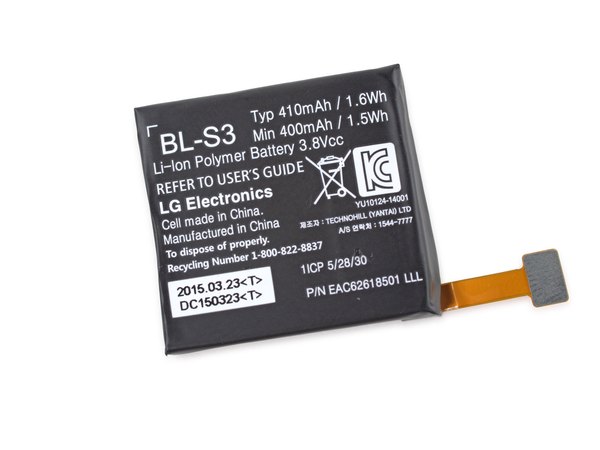

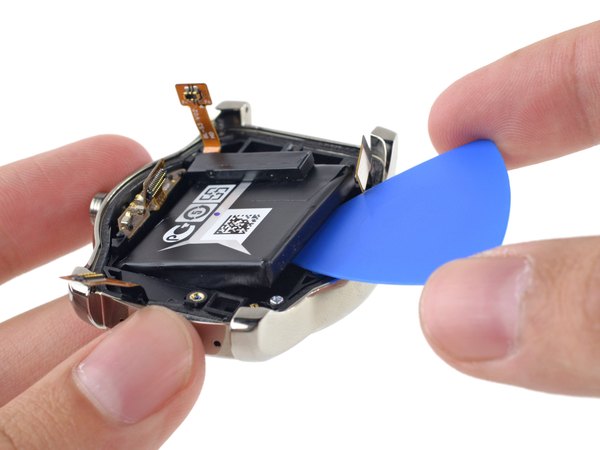

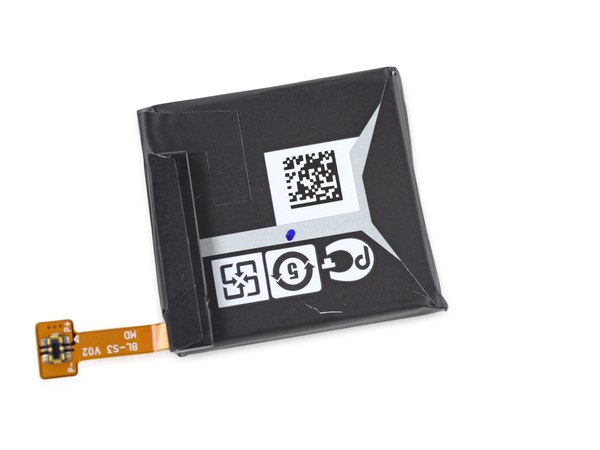

با یه حرکت سریع و چرخوندن پیک پلاستیکی، باتری رو مثل آب خوردن از جاش درمیاریم. این ساعت به یه باتری قدرتمند 410 میلی‌آمپر ساعتی مجهز شده؛ دقیقا همون باتری‌ای که تو مدل اسپرت‌تر یعنی G Watch R هم دیده بودیم.

برای مقایسه بد نیست بدونی که موتو 360 و گیر لایو باتری‌های 300 میلی‌آمپری دارن و اپل واچ فقط یه باتری 205 میلی‌آمپری داره. پس ال‌جی تو ظرفیت باتری سنگ‌تمام گذاشته.

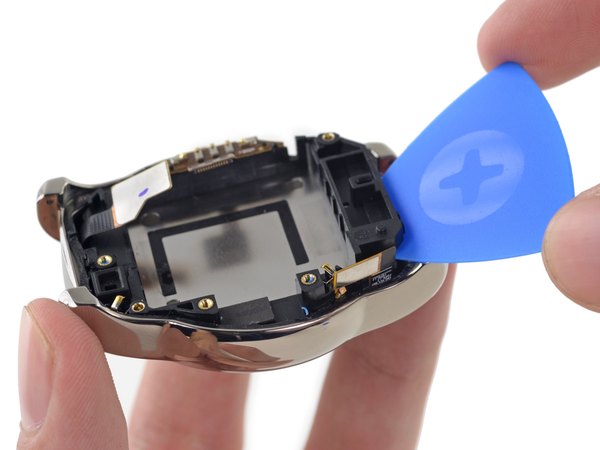

فقط دو تا پیچ و یه کم چسب ضعیف بین ما و فریم پلاستیکی میانی فاصله انداختن.

هرچی دستگاه‌ها کوچیک‌تر می‌شن، شرکت‌های سازنده بیشتر به جای پیچ و گیره به سمت استفاده از چسب می‌رن تا فضا رو بهتر مدیریت کنن.

به طور کلی استفاده از چسب خبر بدی برای تعمیرکاره، اما ال‌جی تو این مدل تعادل خیلی خوبی بین استحکام بدنه و قابلیت باز شدن قطعات برقرار کرده.

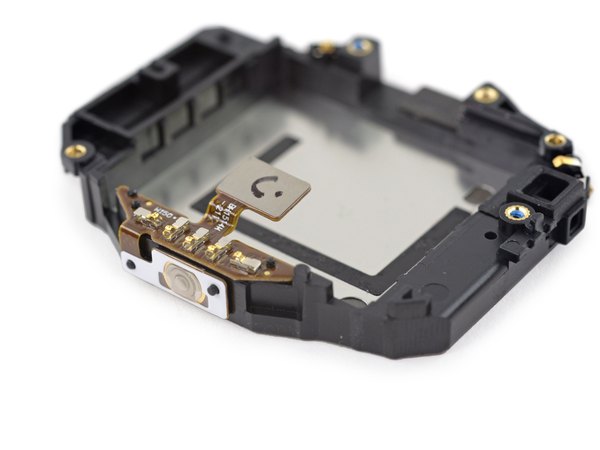

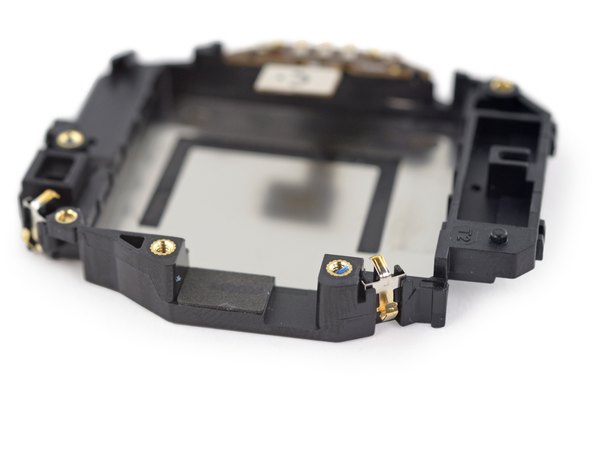

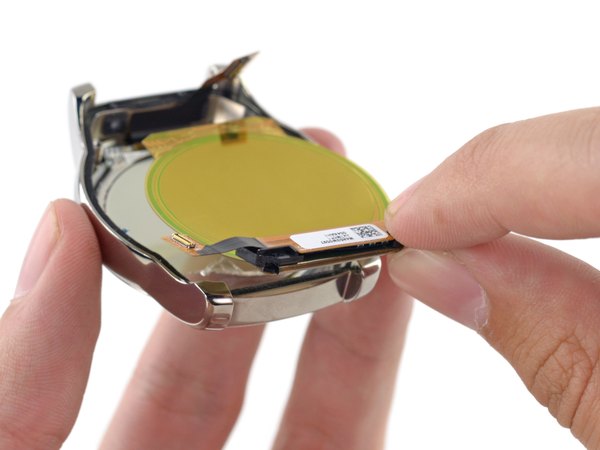

با برداشتن فریم میانی، یه کابل فلت نمایان می‌شه که دکمه کناری (Crown) و پورت‌های شارژ رو مدیریت می‌کنه. دو تا اتصال فنری هم دیده می‌شه که برد رو به بدنه وصل می‌کنن تا احتمالا از بدنه فلزی به عنوان آنتن استفاده بشه.

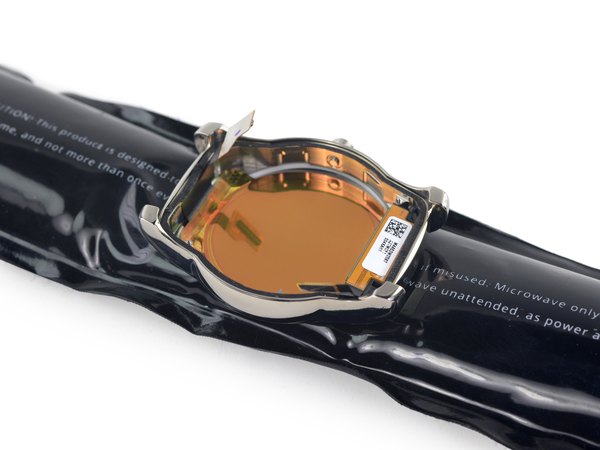

دوباره پد حرارتی رو میاریم تا به جنگ چسب‌های صفحه نمایش P-OLED بریم.

این نمایشگر فوق‌العاده نازک از چند لایه مختلف تشکیل شده که برای درآوردن شیشه جلویی، باید این لایه‌ها رو از پشت شیشه یکی‌یکی جدا کنیم؛ یه کار به شدت حساس!

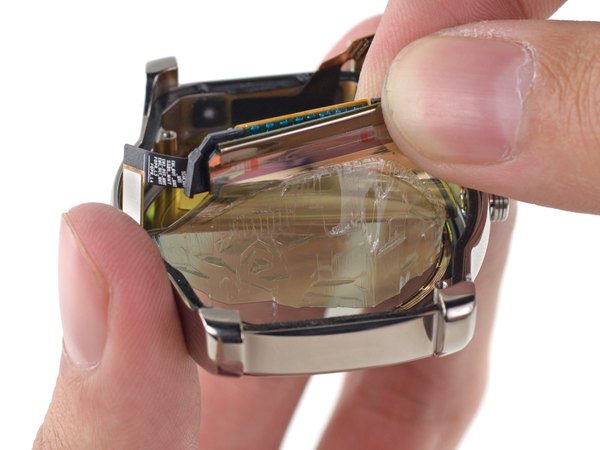

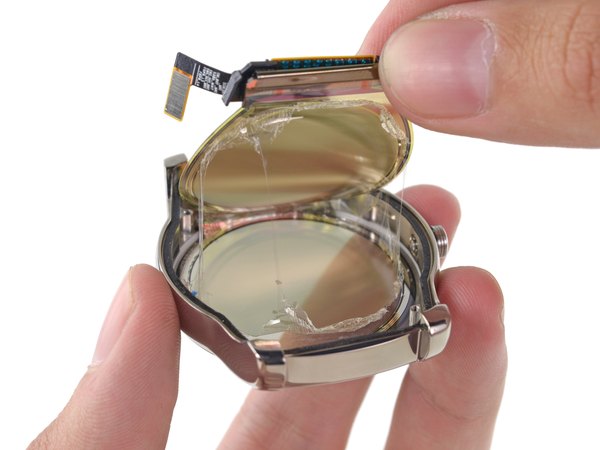

همون‌طور که داریم نمایشگر رو بلند می‌کنیم، یه غشای عجیب‌وغریب می‌بینیم که به پشت لایه تاچ (دیجیتایزر) چسبیده.

این غشا قطعا نقش چسب بین نمایشگر و دیجیتایزر رو بازی می‌کنه، اما ممکنه کاربری‌های دیگه‌ای مثل یه فیلتر نوری هم داشته باشه.

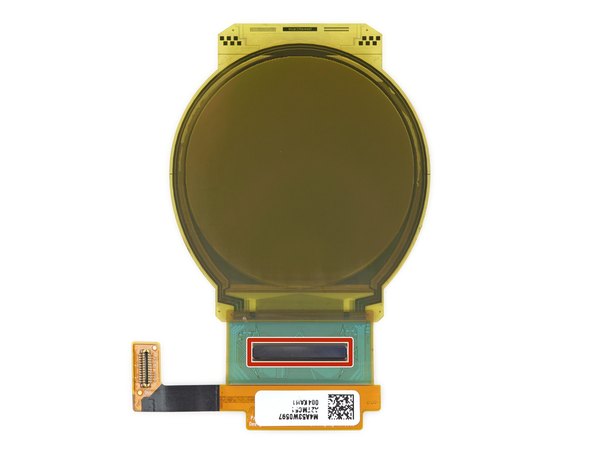

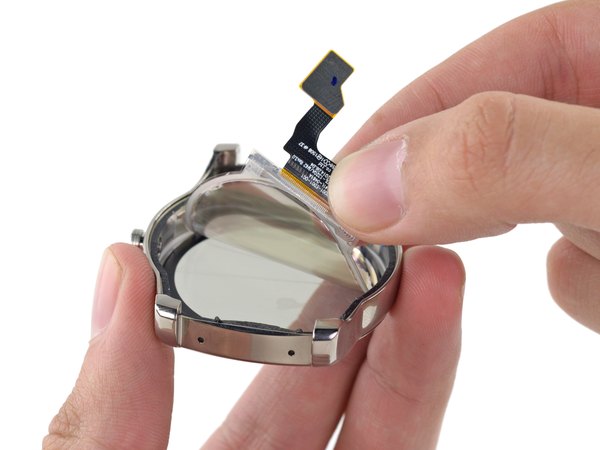

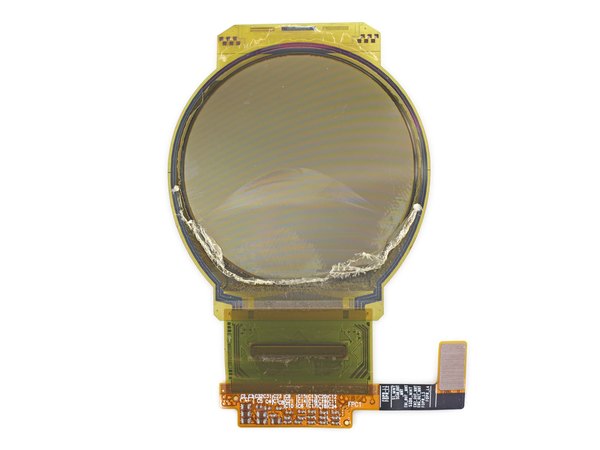

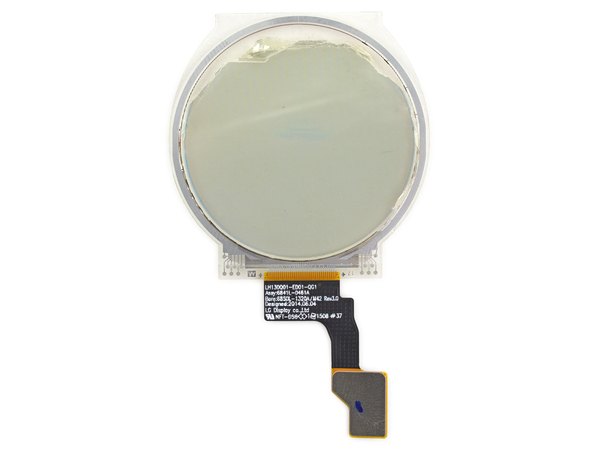

لایه‌های تصویر رو خیلی آروم از هم جدا می‌کنیم. حالا که پنل از قاب آزاد شده، می‌تونیم نگاه دقیق‌تری به این صفحه نمایش P-OLED با تراکم 245 پیکسل بر اینچ بندازیم.

اگه این پنل برات آشناست، اشتباه نکردی! خود ال‌جی تأیید کرده که پایه و اساس صفحه نمایش این ساعت، دقیقا همون چیزیه که تو مدل G Watch R استفاده شده بود.

← دقیقا زیر خود صفحه نمایش، درایور تصویر POLED مدل LGS32057-05-0547 ساخت شرکت ال‌جی اینوتک (LG Innotek) قرار گرفته.

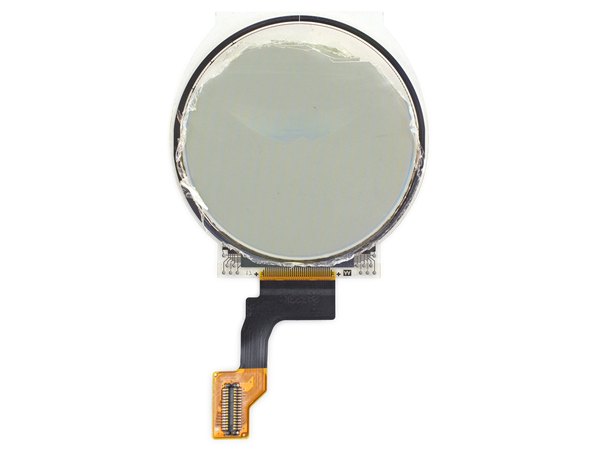

لایه بعدی تو این ساندویچ شیشه‌ای، بخش دیجیتایزره (لمسی). این لایه که دو طرفش پر از چسبه، لوگوی شرکت LG Display روش حک شده.

جالبه بدونی ال‌جی صفر تا صد پنل‌های تصویرش رو خودش تولید می‌کنه؛ قابلیتی که خیلی از شرکت‌های تولیدکننده گجت آرزوش رو دارن و معمولا پنل‌هاشون رو از بقیه می‌خرن.

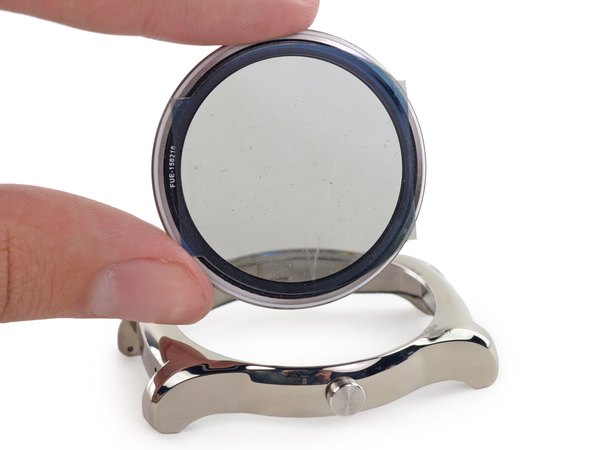

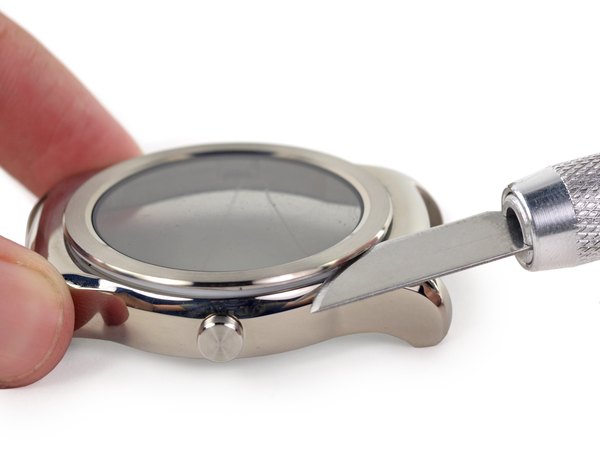

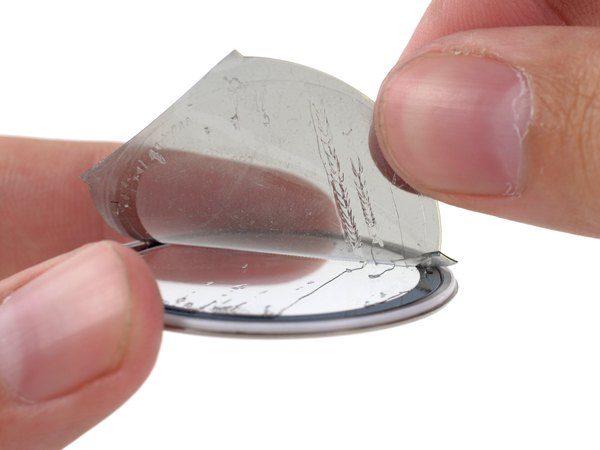

با استفاده از تیغ جراحی سرکج، بالاخره شیشه اصلی ساعت رو از قاب بیرون میاریم. شیشه کاملا سالم و دایره‌ای درمیاد. آخرین لایه نمایشگر هم که شبیه یه فیلتر پلاریزه‌ست جدا می‌شه و فقط یه عالمه چسب شفاف نوری (OCA) چسبناک روی کار باقی می‌مونه.

متأسفانه این روند سخت و لایه‌لایه، تنها راه برای تعویض یه شیشه شکسته است. چون نمایشگر و دیجیتایزر دقیقا از "پشت" به شیشه چسبیدن و اون هم زمانی که شیشه روی قاب سوار شده.

این یعنی اگه شیشه ساعتت بشکنه، باید تمام لایه‌های نمایشگر رو از پشت دربیاری، شیشه جدید رو از جلو روی قاب نصب کنی و بعد دوباره پنل OLED رو با چسب مخصوص (OCA) به پشت شیشه بچسبونی؛ یه کابوس واقعی برای تعمیرکارها!

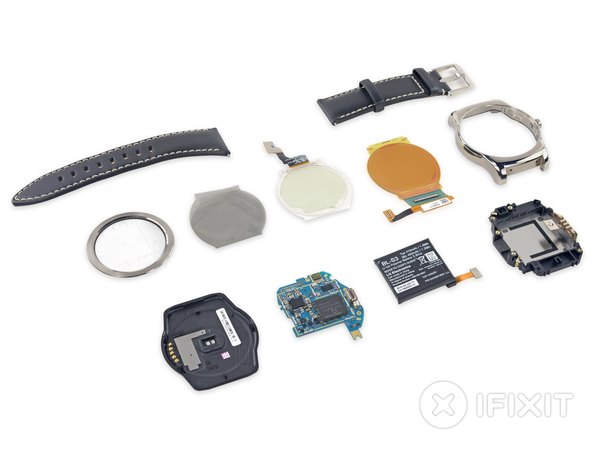

خب، رسیدیم به پایان کالبدشکافی تو تیم آیسی‌مدار. اگه بخوایم به تعمیرپذیری ال‌جی Watch Urbane نمره بدیم، نمره 7 از 10 براش مناسبه (10 یعنی آسون‌ترین حالت تعمیر).

← وقتی قاب رو باز کنی، درآوردن مادربرد به شدت راحته و فقط با سه تا پیچ چهارسو و چند تا فلت نگه داشته شده.

← بعد از برداشتن برد، تعویض باتری خیلی ساده‌ست و چسب محکمی نداره.

← استفاده از بند استاندارد 22 میلی‌متری با پین فنری باعث می‌شه تعویض بند و شخصی‌سازیش هیچ دردسری نداشته باشه.

← قاب پشتی با چسب محکم شده که برای باز کردنش به حرارت و اهرم نیاز داری و موقع بستن هم باید حتما چسب جدید بزنی تا ضدآب بمونه.

← چون نمایشگر از پشت به شیشه جلویی چسبیده، تعویض صفحه نمایش شکسته بی‌نهایت سخته و نیاز به لایه‌برداری و چسب‌کاری مجدد لایه‌ها داره. ممنون که تا آخر این بررسی همراه آیسی‌مدار بودی؛ یادت نره این مطلب رو برای بقیه دوستای گجت‌بازت هم بفرستی!
