کالبدشکافی شیائومی Mi Watch 2021؛ طراحی دایره‌ای با یک سورپرایز تلخ زیر نمایشگر

قبل از اینکه تیغ جراحی رو برداریم و بیفتیم به جون این ساعت، بیا یه نگاهی به مشخصات فنی جذابی که روی کاغذ داره بندازیم تا ببینیم با چی طرفیم:

← صفحه نمایش دایره‌ای 1.39 اینچی از نوع AMOLED با رزولوشن 454 در 454 پیکسل

← ضخامت 11.8 میلی‌متری و وزن بسیار سبک 32 گرمی

← پشتیبانی از فناوری شارژ بی‌سیم

← مجموعه کاملی از سنسورها شامل شتاب‌سنج، ژیروسکوپ، ضربان قلب، فشارسنج، قطب‌نما و سنسور پایش اکسیژن خون (SpO2)

مقاومت در برابر نفوذ آب تا فشار 5 اتمسفر (5 ATM)

بلوتوث نسخه 5.0 برای اتصال پایدار به گوشی

نسخه قبلی ساعت شیائومی که مخصوص بازار چین بود، یه کپی خیلی واضح از اپل واچ به حساب می‌اومد. اما تو این نسخه جدید، شیائومی مسیرش رو عوض کرد و یه طراحی دایره‌ای و کاملا متفاوت رو انتخاب کرد.

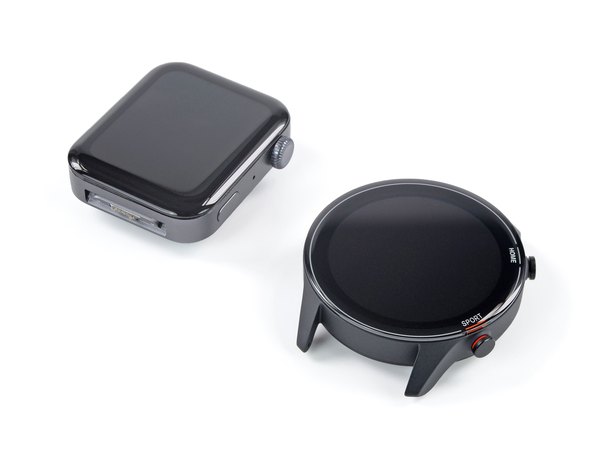

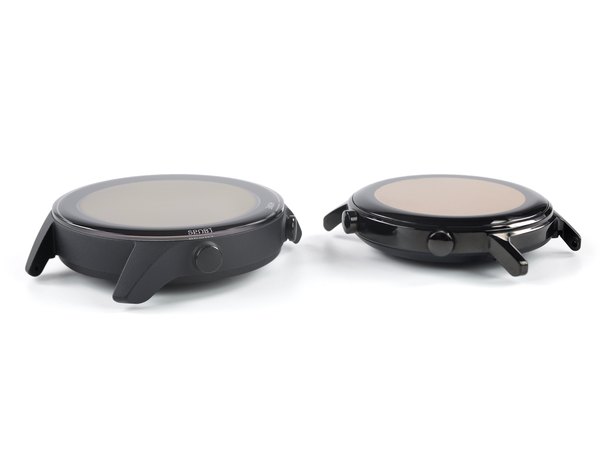

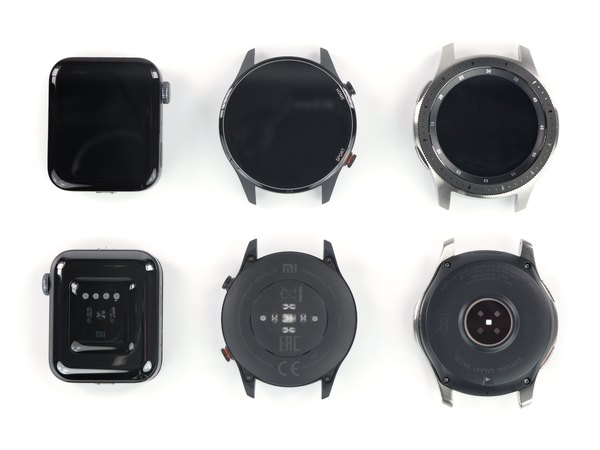

وقتی این ساعت رو کنار نسل قبلیش (سمت چپ) و سامسونگ گلکسی واچ (سمت راست) می‌ذاریم، می‌بینیم که از نظر قطعات سخت‌افزاری شاید تغییر انقلابی نکرده باشه، اما زبان طراحی کاملا عوض شده. حتی یه دکمه فیزیکی جدید هم به لبه ساعت اضافه شده تا شاید بتونه تو طراحی با ساعت‌های سامسونگ رقابت کنه. اما اگه نسخه 42 میلی‌متری هواوی Watch GT2 رو دقیقا بذاریم کنارش، تازه متوجه یه شباهت عجیب و غریب و خیلی نزدیک می‌شیم!

به هر حال، برای طراحی یه گجت دایره‌ای که قراره روی مچ دست بشینه، گزینه‌های خیلی زیادی وجود نداره. پس بیا ظاهر رو بی‌خیال بشیم و بریم سراغ سخت‌افزار داخلی.

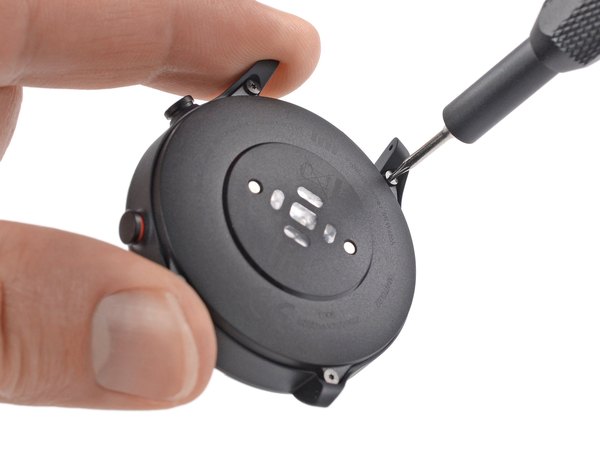

با اینکه این ساعت تا عمق 50 متری ضدآبه، اما خیلی راحت و فقط با باز کردن چند تا پیچ T2 Torx و یه اهرم کردن ساده باز می‌شه. واقعا جای خوشحالی داره که می‌بینیم کلمه "ضدآب" همیشه به معنی استفاده از خروارها چسب و پرس کردن قطعات نیست.

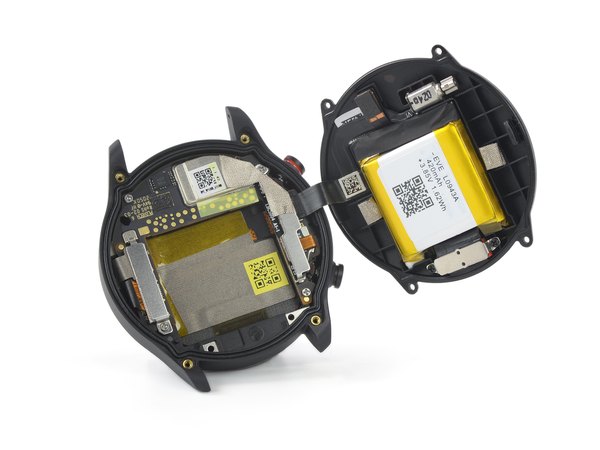

وقتی قاب پشت رو برمی‌داریم، اولین صحنه‌ای که می‌بینیم خیلی امیدوارکننده‌ست؛ چند تا پیچ چهارسوی استاندارد به چشم می‌خوره. البته خیلی بهتر می‌شد اگه کل دستگاه فقط با یه نوع پیچ‌گوشتی باز می‌شد، ولی خب ما به عنوان تعمیرکار همیشه برای هر پیچی آماده‌ایم!

تا اینجای کار، چیدمان قطعات داخلی Mi Watch بدجوری ما رو یاد ساعت هواوی Watch GT می‌ندازه.

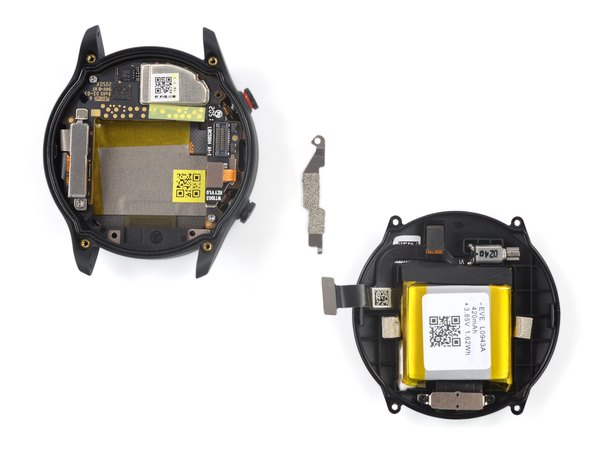

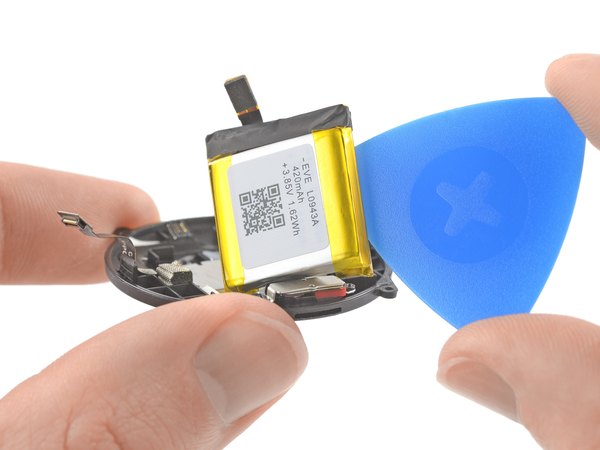

با یه اهرم کردن خیلی ملایم، باتری به راحتی از جاش درمیاد. این خیلی عالیه که تعویض باتری به عنوان یه قطعه مصرفی، تو طراحی این ساعت در اولویت بوده و با یه کانکتور ماژولار ساده وصل شده؛ یعنی خبری از لحیم‌کاری‌های رو اعصاب نیست.

این باتری لیتیوم-یونی ظرفیتی برابر با 1.62 وات‌ساعت (یعنی 420 میلی‌آمپر ساعت با ولتاژ 3.85 ولت) داره و همون‌طور که می‌دونی، به صورت بی‌سیم هم شارژ می‌شه.

شیائومی ادعا می‌کنه که همین سلول کوچیک می‌تونه تا 16 روز استفاده پیوسته یا 50 ساعت تو حالت ورزشی دوام بیاره. برای اینکه بهتر درک کنی، باتری اپل واچ سری 6 (نسخه 44 میلی‌متری) 1.17 وات‌ساعت، گلکسی واچ 3 حدود 1.3 وات‌ساعت و هواوی Watch GT هم 1.6 وات‌ساعت ظرفیت داره.

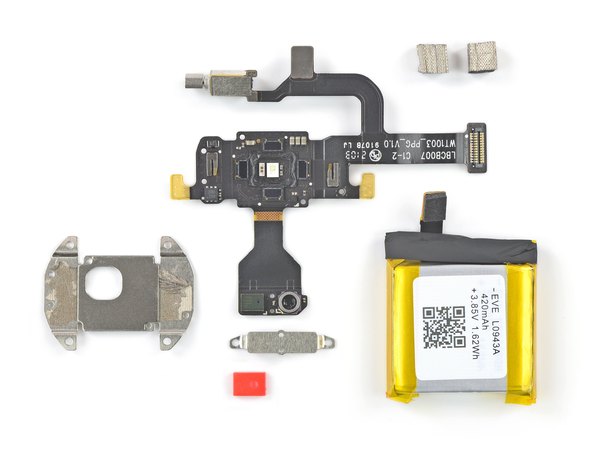

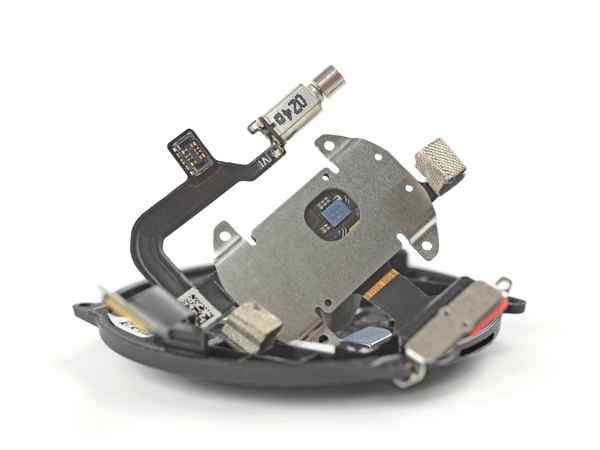

علاوه بر باتری، روی قاب پایینی ساعت یه فلت نسبتا شلوغ قرار داره که موتور ویبره کوچیک، مجموعه سنسورهای ضربان قلب و اکسیژن خون (SpO2)، سنسور فشارسنج و یه میکروفون MEMS روش سوار شدن.

برای جدا کردن این فلت باید چند تا پرچ پلاستیکی رو ببریم؛ کاری که اصلا اصولی نیست و برگشت‌پذیر هم به حساب نمیاد. یعنی موقع بستن ساعت مجبوری فلت رو با چسب سر جاش محکم کنی. پس بهتره حسابی مراقب باشی قطعات روی این بخش آسیب نبینن.

پشت برد سنسورها و دقیقا از زیر اون شیلد فلزی، ماژول آنالوگ سنسورهای زیستی شرکت Texas Instruments با مدل AFE44l30 داره بهمون چشمک می‌زنه.

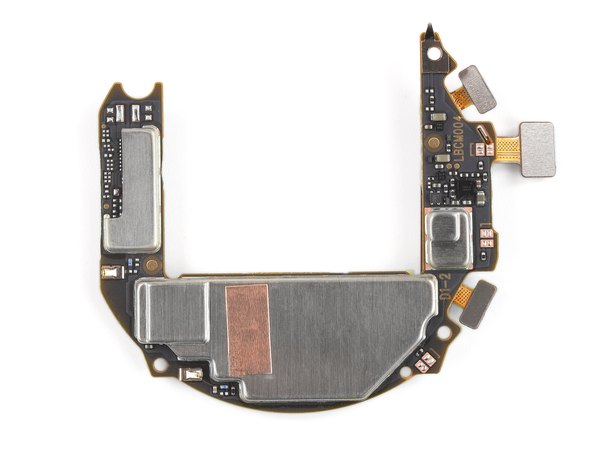

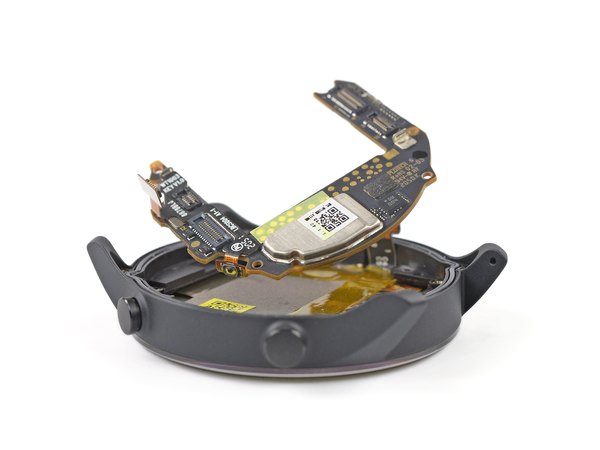

مادربرد اصلی فقط با دو تا پیچ چهارسو سر جاش محکم شده. به محض اینکه پیچ‌ها رو باز می‌کنی، برد آزاد میشه و تو هوا معلق می‌مونه؛ دقیقا مثل همین عکس بدون جاذبه‌ای که ما گرفتیم (و البته که اصلا صحنه‌سازی نیست!).

البته اگه واقعا می‌خوای تو شرایط جاذبه صفر تعمیرات انجام بدی، حتما باید از یه پد مگنتی قوی برای گم نشدن پیچ‌ها استفاده کنی.

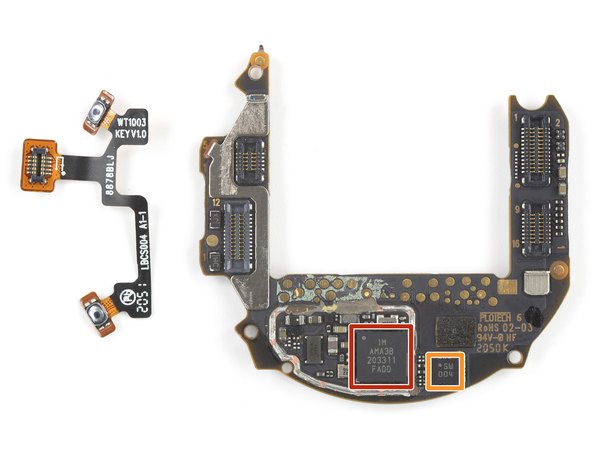

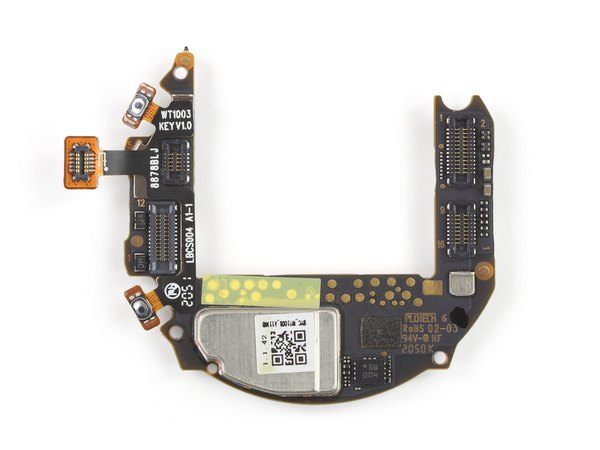

بعد از جدا کردن فلت دکمه‌ها که با یه چسب ضعیف چسبیده بود، رسیدیم به سطح رویی مادربرد. بیا ببینیم اینجا چه تراشه‌هایی نشستن:

← میکروکنترلر اصلی ساخت Ambiq Micro مدل AMA3B

← شتاب‌سنج و ژیروسکوپ 3 محوره ساخت Bosch Sensortec مدل BMI270

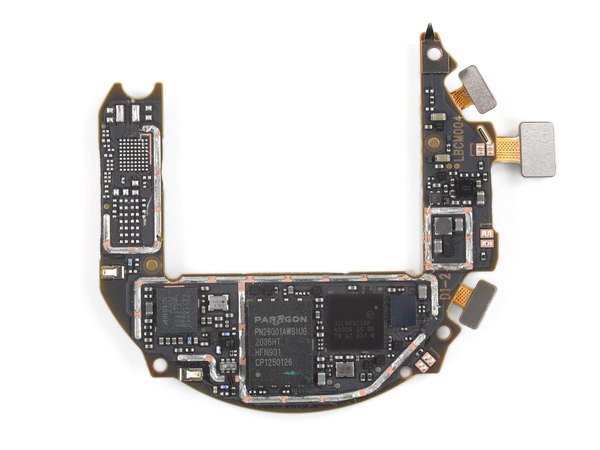

حالا مادربرد رو برمی‌گردونیم تا تراشه‌های پشتش رو هم بررسی کنیم:

← میکروکنترلر شرکت STMicro مدل STM32L4R9ZI6P که بر پایه معماری Arm Cortex-M4 ساخته شده

← حافظه فلش NAND یک گیگابیتی از برند Paragon مدل PN26Q01AWSIUG

← تراشه چندگانه مکان‌یابی (GNSS) شرکت AIROHA مدل AG3335MN که تو دلش پردازنده MediaTek MT3333 رو جا داده

← سنسور ژئومغناطیسی (به احتمال خیلی زیاد)

قطب‌نمای الکترونیکی ساخت AKM Semiconductor مدل AK0991x

آیسی مدیریت مسیر تغذیه و شارژ باتری لیتیوم-یونی ساخت SGMicro مدل SGM41562

تا اینجای کار همه‌چیز خیلی خوب و روان پیش رفت، اما رسیدیم به همون غول مرحله آخری که از اول داشتیم ازش فرار می‌کردیم. ساعت‌های هوشمندی که از پشت باز میشن، معمولا تعویض نمایشگر فوق‌العاده سختی دارن و Mi Watch هم از این قاعده مستثنی نیست.

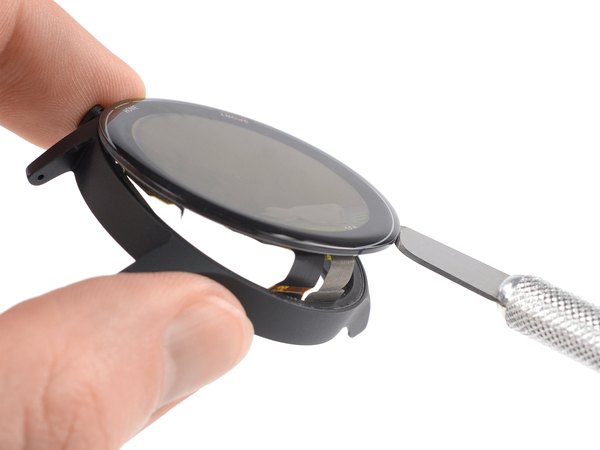

برای آزاد کردن مجموعه نمایشگر، مجبور شدیم از یه هیتر با دمای حدود 300 درجه سانتی‌گراد و یه تیغ تیز استفاده کنیم، که متاسفانه تو همین فرآیند نمایشگر آسیب دید.

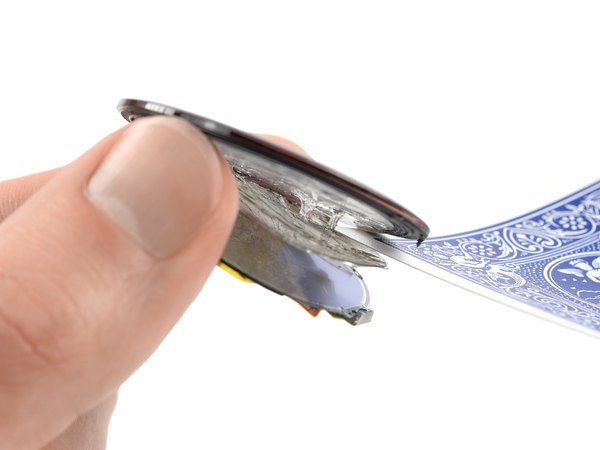

حتی سعی کردیم از کارت‌های پلاستیکی (که نرم‌ترین ابزار برش ما هستن) استفاده کنیم، اما نتیجه‌اش این شد که لایه‌های صفحه نمایش از هم جدا شدن و در نهایت کل صفحه تو دستمون پودر شد!

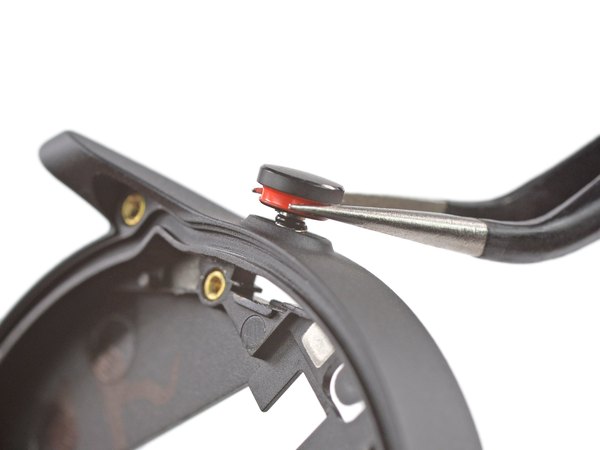

آخرین قطعاتی که باید جدا بشن، همون دو تا دکمه کناری ساعت هستن که از داخل با یه سری واشر (رینگ) فلزی خیلی ریز به بدنه قفل شدن.

البته جنبه مثبت قضیه اینه که احتمال خرابی فلت دکمه‌ها (که تو مراحل قبل دیدیم) خیلی بیشتر از خرابی مکانیکی خود این دکمه‌های فیزیکیه.

می‌گن "گذر زمان همه زخم‌ها رو التیام می‌بخشه"، اما بعیده این ضرب‌المثل بتونه نمایشگر خردشده‌ی Mi Watch بیچاره‌ی ما رو برگردونه! سر هم کردن دوباره‌اش قطعا کلی دردسر داره.

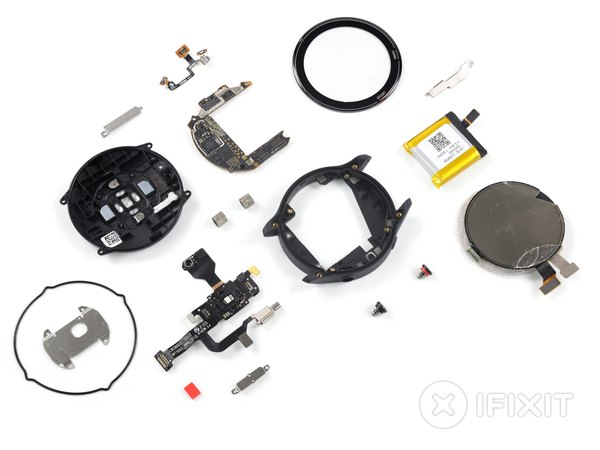

خب، دقایق شهرت این ساعت زیبا تو اتاق کالبدشکافی ما به پایان رسید. طبق روال همیشه، وقتشه که به تعمیرپذیری این گجت یه نمره منصفانه بدیم.

ساعت هوشمند Xiaomi Mi Watch 2021 تونست امتیاز 5 از 10 رو تو مقیاس تعمیرپذیری ما به دست بیاره (یادت باشه که عدد 10 یعنی راحت‌ترین حالت برای تعمیر):

به پایان یکی دیگه از کالبدشکافی‌های جذاب آیسی‌مدار رسیدیم. اگه از دیدن طراحی داخلی این ساعت و چالش‌های باز کردنش لذت بردی، پیشنهاد می‌کنم اپلیکیشن آیسی‌مدار رو به دوستای تعمیرکارت هم معرفی کنی تا اونا هم از این آموزش‌های تخصصی استفاده کنن و موقع تعمیر دستگاه‌ها غافلگیر نشن!

← فرآیند باز کردن قاب پشت خیلی ساده‌ست و هیچ چسبی در کار نیست.

← کانکتورها کاملا ماژولار هستن و کابل‌ها بی‌دلیل روی هم تلنبار نشدن.

← دسترسی به باتری برای تعویض خیلی راحت و بی‌دردسره.

← برای باز کردن قاب به یه پیچ‌گوشتی نامتعارف T2 Torx نیاز داری، اما داخل دستگاه پر از پیچ‌های چهارسوی استاندارده.

← خیلی از قطعات روی یه فلت گروهی قرار دارن و نمی‌تونی به صورت تکی تعویضشون کنی.

← برداشتن صفحه نمایش تقریبا غیرممکنه و برای تعویضش به احتمال زیاد مجبوری کل شاسی بدنه ساعت رو هم عوض کنی.
