کنترلر دمای هویه با استفاده از دیمر خانگی

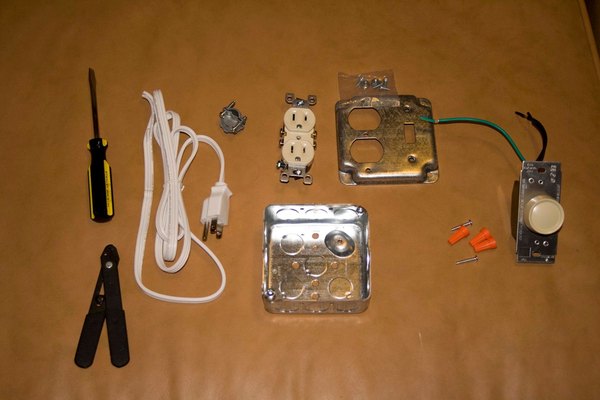

اول از همه باید کابل برق دوشاخه‌دار رو وارد جعبه برق کنیم. برای این کار، یکی از سوراخ‌های جعبه (ترجیحا وسطی) رو باز کن. گلند کابل یا همون بست نگهدارنده رو تو سوراخ قرار بده و مهره‌اش رو ببند. فعلا نیازی نیست پیچ‌های روی گیره کابل رو خیلی سفت کنی.

حالا کابل برق رو از داخل گلند رد کن تا وارد جعبه بشه. با استفاده از کاتر، روکش ضخیم بیرونی کابل رو یه مقدار بشکاف و سیم‌های داخلی رو جدا کن. بعدش با یه سیم‌لخت‌کن حدود یک تا یک و نیم سانتی‌متر از سر هر کدوم از سیم‌ها رو لخت کن تا آماده سیم‌کشی بشن.

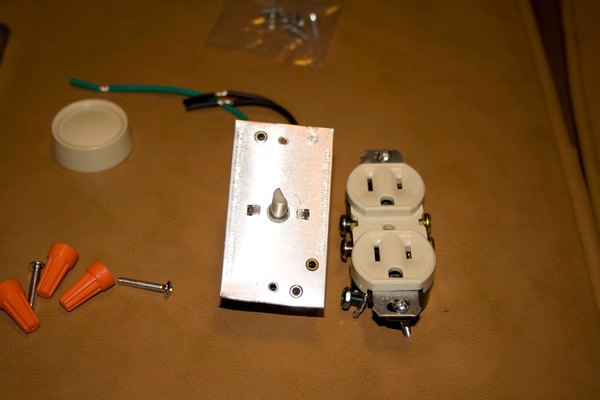

پریزهای برق توکار معمولا یه سری زبانه‌های فلزی اضافی تو قسمت بالا و پایین دارن. برای اینکه پریز راحت تو جعبه جا بشه، این زبانه‌ها رو با انبردست بشکن.

در مورد دیمر هم، چون درپوش جعبه فضای محدودی داره، باید قسمت‌های آلومینیومی اضافی بالا و پایین دیمر رو با قیچی ورق‌بر یا فرز مینیاتوری ببری تا دقیقا فیت بشه.

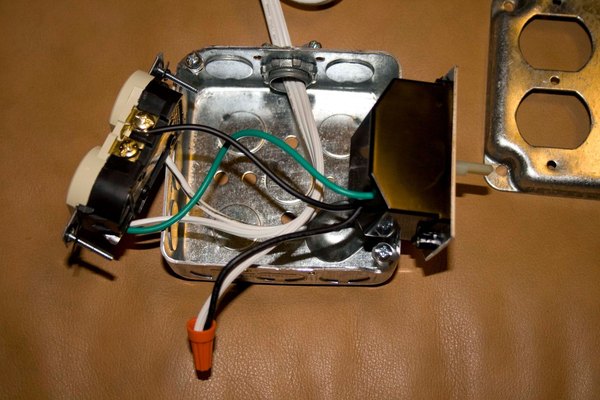

حالا بریم سراغ سیم‌کشی! سیم فاز (معمولا مشکی یا قهوه‌ای) کابل برق رو به یکی از سیم‌های ورودی دیمر وصل کن و با یه ترمینال پیچی محکمش کن. سیم دوم دیمر (خروجی) رو به پیچ برنجی رنگ پریز که مخصوص فاز هست متصل کن. سیم نول کابل برق (معمولا سفید یا آبی) رو مستقیما به پیچ نقره‌ای رنگ پریز ببند.

در نهایت، سیم‌های ارت دیمر و کابل رو به هم بپیچ و به پیچ ارت پریز وصل کن. به همین سادگی سیم‌کشی تموم شد! (الگوی مدار دقیقا مثل وصل کردن دیمر به لامپ هست، فقط اینجا جای لامپ یه پریز گذاشتیم). حالا دیمر و پریز رو با استفاده از پیچ‌های مخصوص روی درپوش جعبه نصب کن.

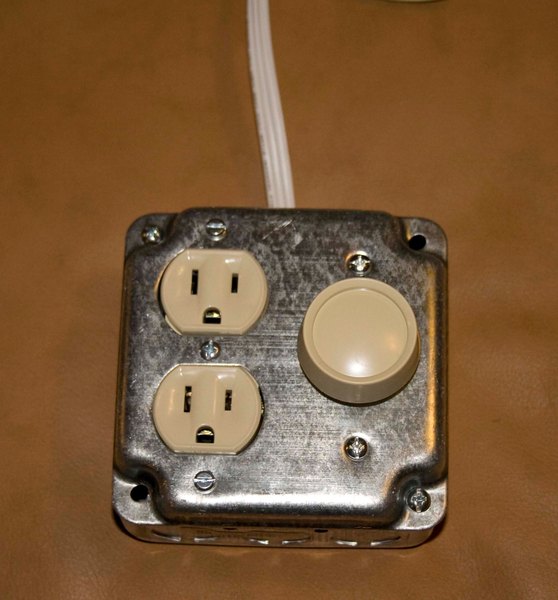

تمام سیم‌ها رو با دقت و مرتب داخل جعبه جمع کن و درپوش رو روی جعبه قرار بده و پیچ‌هاش رو ببند. بعد از اینکه مطمئن شدی کابل داخل جعبه کشیده نشده، پیچ‌های گیره گلند رو سفت کن تا کابل از جاش تکون نخوره.

وقت تست کردنه! برای اینکه مطمئن بشی مدارت درست کار می‌کنه، یه چراغ مطالعه با لامپ رشته‌ای بیار و دوشاخه‌اش رو به پریز جعبه‌ای که ساختی بزن. با چرخوندن دیمر باید نور لامپ کم و زیاد بشه.

برای راحتی کارت، می‌تونی با یه ماژیک علامت‌های مثبت و منفی روی ولوم دیمر بکشی تا موقع کار با هویه، بدونی برای افزایش یا کاهش حرارت کدوم طرف باید بچرخونیش. خسته نباشی! پروژه کارگاهی جذاب تو آماده است.

از این جعبه کنترلر دیمردار علاوه بر تنظیم دمای هویه، می‌تونی برای کنترل سرعت ابزارهایی مثل فرز مینیاتوری هم استفاده کنی؛ فقط حواست باشه که توان دستگاهی که بهش وصل می‌کنی از توان نامی دیمر (مثلا 600 وات) بیشتر نشه. برای ارتقای این پروژه می‌تونی یه چراغ سیگنال کوچیک هم روی جعبه اضافه کنی تا بدونی مدار کی روشنه و کی خاموش.
