با جعبه مهمات یک اسپیکر قدرتمند بساز

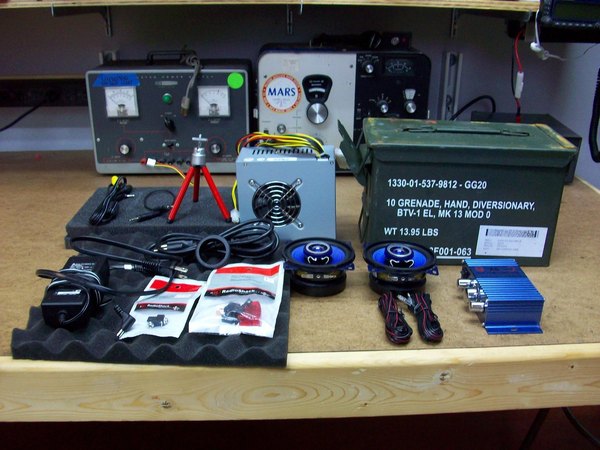

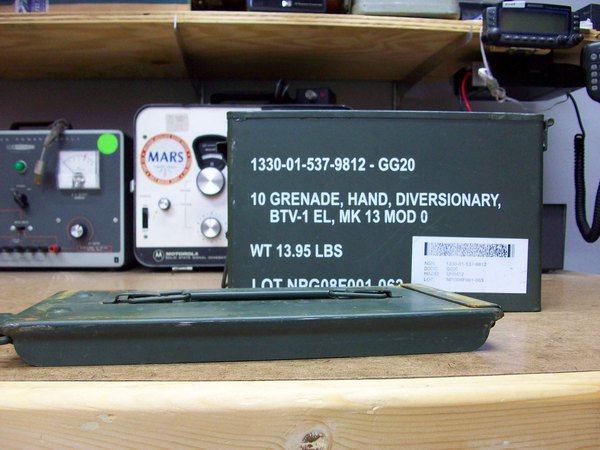

بیشتر این قطعات رو می‌تونی به‌راحتی از فروشگاه‌های الکترونیک تهیه کنی. در قدم اول به یک جعبه مهمات فلزی کالیبر 50 نیاز داریم تا بدنه اصلی کار رو تشکیل بده. همچنین دو عدد اسپیکر 4 اینچی که قراره صدای قدرتمند این پروژه رو تولید کنن باید تهیه کنی. مقداری سیم مخصوص اتصال اسپیکر و یک آمپلی‌فایر 12 ولت هم لازم داریم. این آمپلی‌فایر قلب تپنده سیستم صوتی ماست.

برای ورودی صدا یک جک 3.5 میلی‌متری پنلی در نظر بگیر تا به‌راحتی کابل AUX رو بهش متصل کنی. یک کلید الاکلنگی چراغ‌دار 12 ولت هم برای روشن و خاموش کردن دستگاه نیاز داریم.

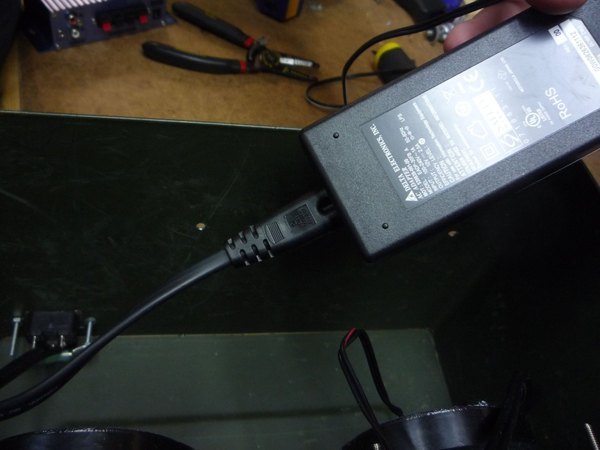

علاوه بر این‌ها، سوکت برق رو می‌تونی از یک پاور خراب کامپیوتر جدا کنی؛ ما فقط به سوکت و کابلش نیاز داریم و بقیه قطعاتش رو می‌تونی کنار بذاری. مقداری فوم شانه تخم‌مرغی برای عایق صدا و یک حلقه لاستیکی (گرومت) بزرگ برای لوله بیس هم تهیه کن تا کیفیت صدا افت نکنه. یک آداپتور 12 ولت شبیه به شارژر لپ‌تاپ هم برای تأمین برق این اسپیکر قدرتمند نیاز داری.

دو عدد محافظ فن 4 اینچی کامپیوتر و کابل‌های صوتی رابط مثل AUX رو هم تو لیست قطعاتت قرار بده.

در نهایت به یک سه‌پایه کوچیک و مقداری پیچ و مهره نیاز داری تا مراحل مونتاژ رو به بهترین شکل پیش ببری.

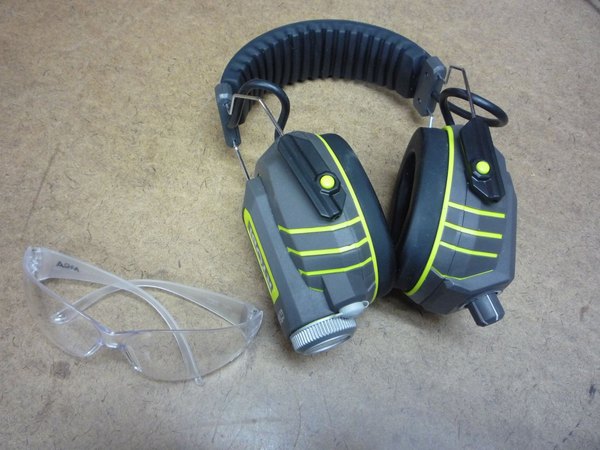

چون با برش فلز و لحیم‌کاری سروکار داریم، حتما از عینک ایمنی استفاده کن تا ذرات فلز یا قلع پرتاب‌شده به چشمات آسیب نزنن. موقع برش دادن جعبه مهمات سروصدای خیلی وحشتناکی ایجاد می‌شه، پس استفاده از محافظ گوش هم به‌شدت پیشنهاد می‌شه.

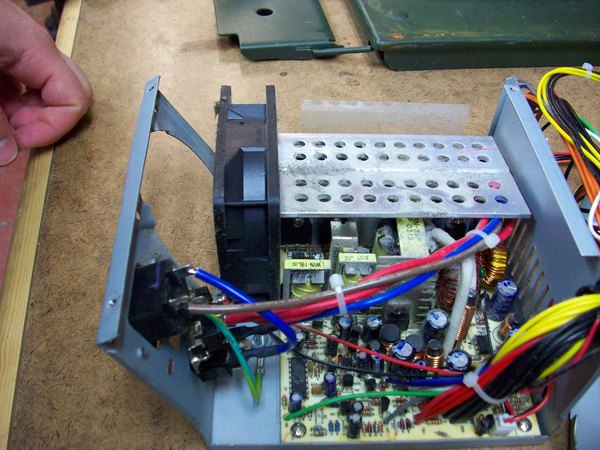

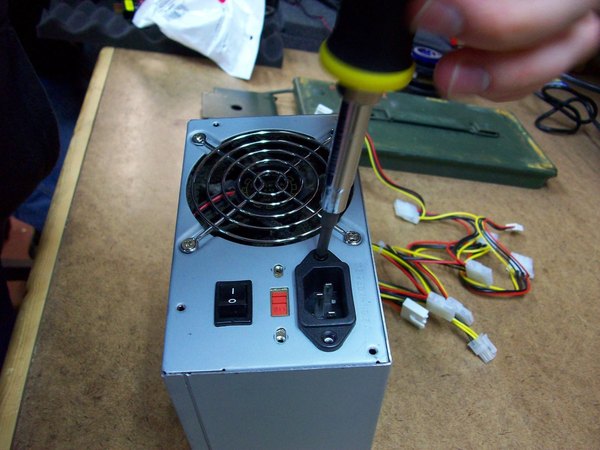

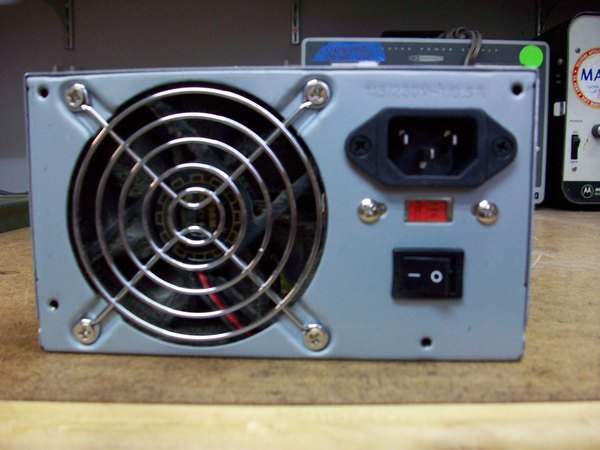

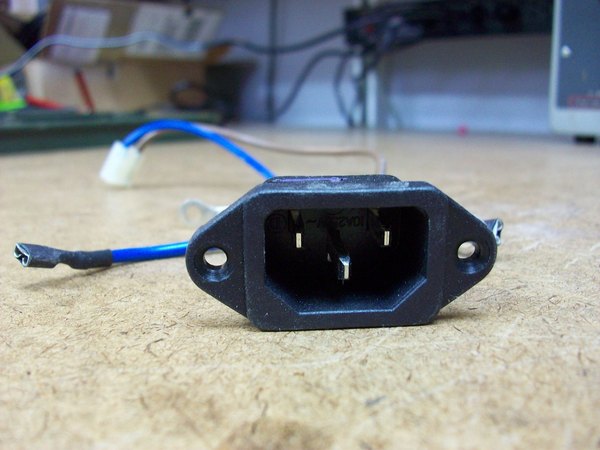

پاور کامپیوتر رو بردار و پیچ‌های قابش رو باز کن تا به داخلش دسترسی پیدا کنی. معمولا با باز کردن 4 تا پیچ قاب به‌راحتی جدا می‌شه. حالا پیچ‌هایی که سوکت پلاستیکی برق رو سر جاش نگه داشتن باز کن.

سوکت رو با احتیاط بیرون بکش و سه تا سیمی که بهش وصل هستن رو بچین. بقیه قطعات پاور رو بذار کنار، چون تو این پروژه و قسمت‌های دیگه‌اش اصلا بهشون نیازی نداریم.

+10

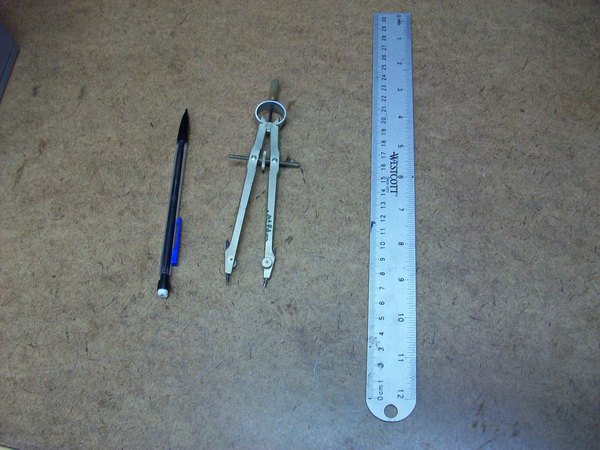

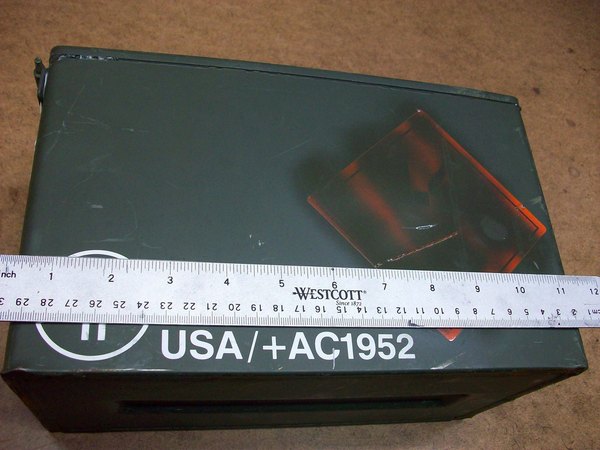

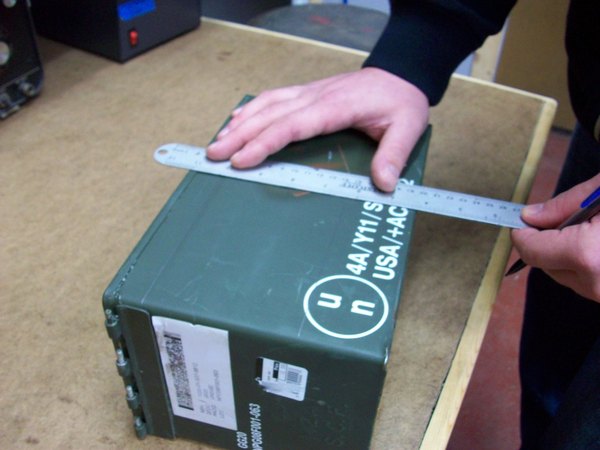

حالا باید جای سوراخ‌ها رو روی جعبه مهمات مشخص کنیم. این مرحله احتمالا وقت‌گیرترین بخش کاره، پس حسابی دقت کن. اگه این قسمت رو درست انجام بدی، بقیه مراحل خیلی راحت پیش می‌رن. ما باید برای دو تا اسپیکر، لوله بیس و کلید الاکلنگی روی بدنه جای مناسب در نظر بگیریم و با ماژیک خط بکشیم.

علاوه بر این، سوراخ‌هایی هم برای جک صوتی و پیچ‌های نگهدارنده اسپیکرها نیاز داریم. حواست باشه که جای آمپلی‌فایر هم باید مشخص بشه. ابعاد دقیق سوراخ‌ها به مدل جعبه و قطعاتت بستگی داره.

بهترین راه اینه که قطعات رو موقتا روی بدنه بذاری و دورشون خط بکشی. اینجوری خیالت راحته که بعد از برش‌کاری، همه‌چیز دقیقا سر جای خودش قرار می‌گیره.

+5

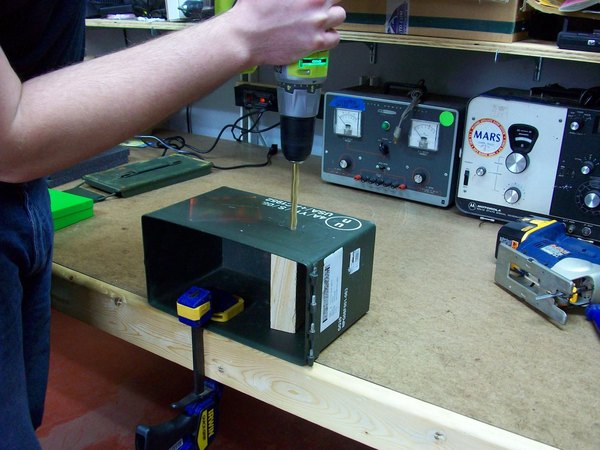

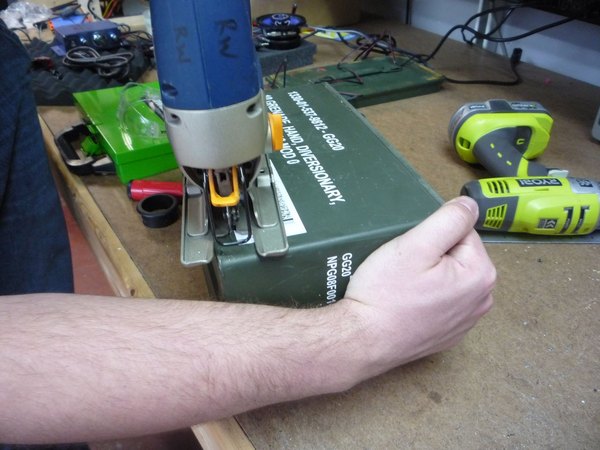

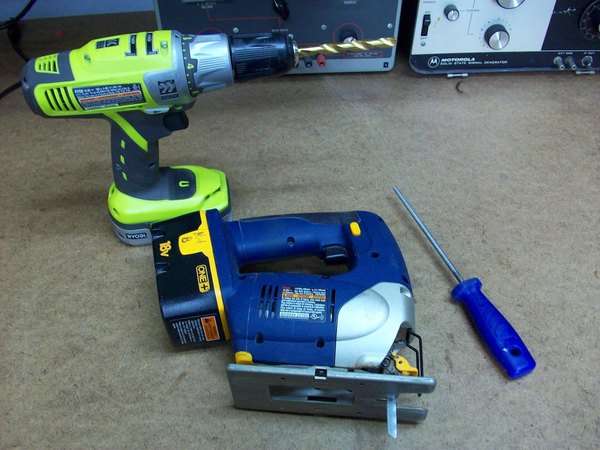

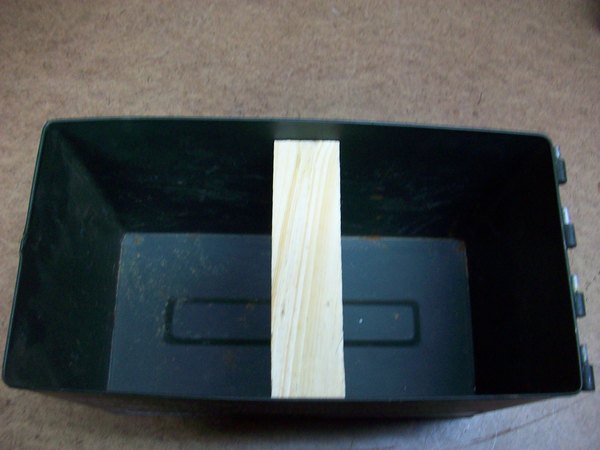

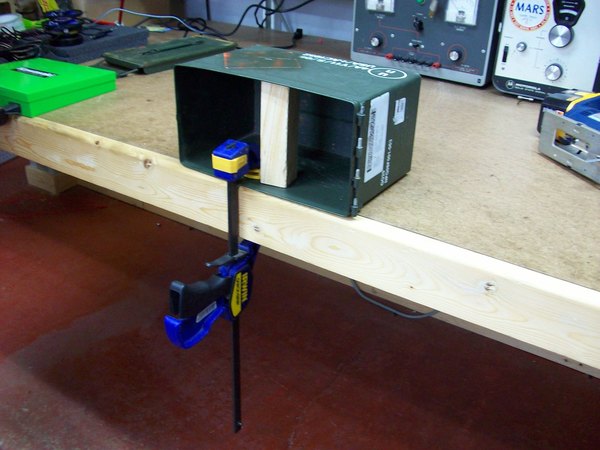

برای برش این قسمت‌ها به یک دریل با مته مناسب، اره عمودبر با تیغه فلزبر، یک سوهان گرد و یک تکه چوب نیاز داری. اول از همه عینک ایمنی رو بزن! یک تکه چوب رو دقیقا به‌اندازه فاصله بین دو دیواره داخلی جعبه ببر و داخلش محکم کن. این کار باعث می‌شه موقع برش زدن، ورق فلزی لرزش شدیدی نداشته باشه و هم کار تمیزتر دربیاد و هم سر و صدای کمتری تولید بشه.

+11

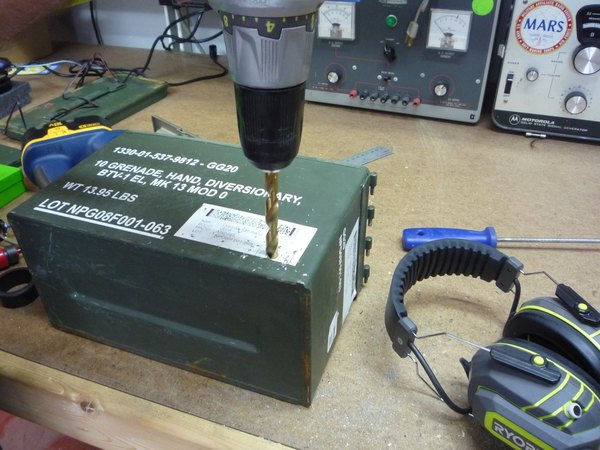

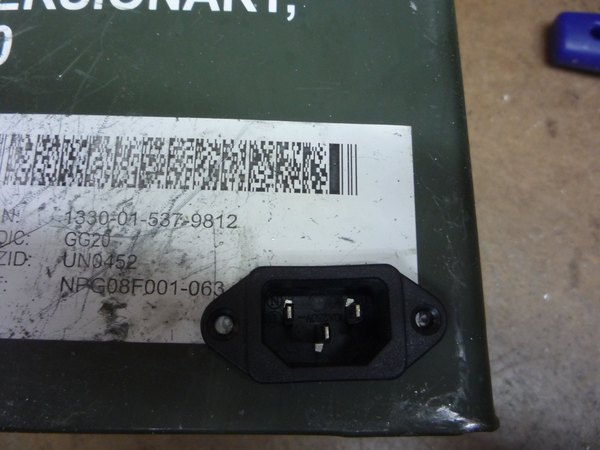

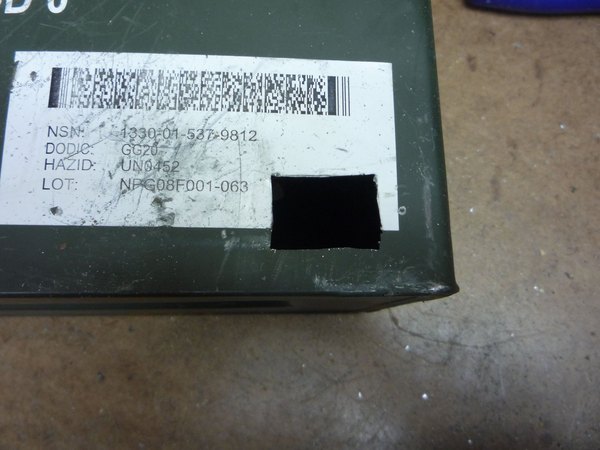

توی این مرحله باید جاهای مربوط به سوکت برق، جک ورودی صدا، سوراخ پیچ‌های اسپیکر و آمپلی‌فایر رو روی بدنه دربیاریم. با استفاده از دریل و مته‌های سایز مختلف این سوراخ‌ها رو ایجاد کن.

در نهایت با یک سوهان گرد یا ابزار پلیسه‌گیر، لبه‌های تیز فلز رو کاملا صاف کن.

+3

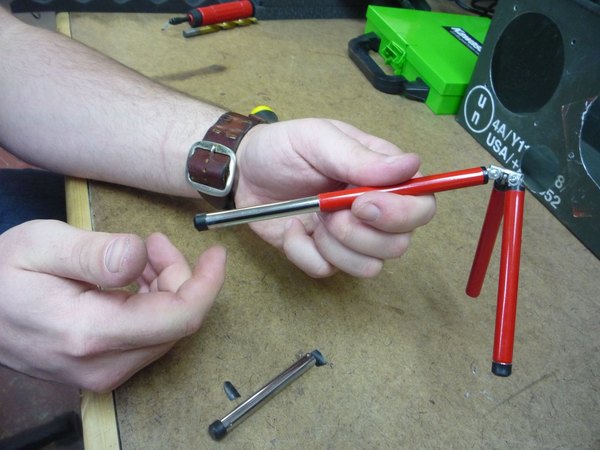

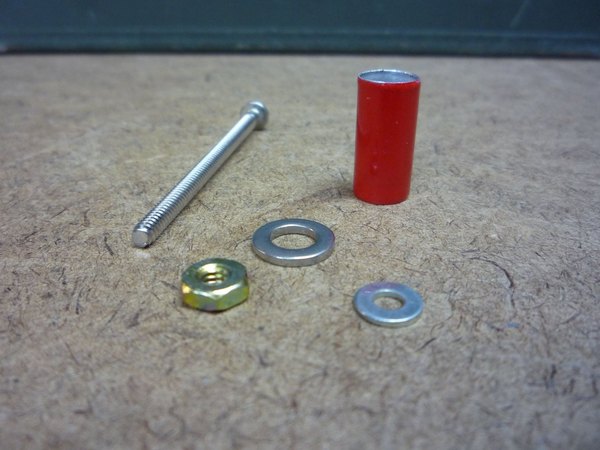

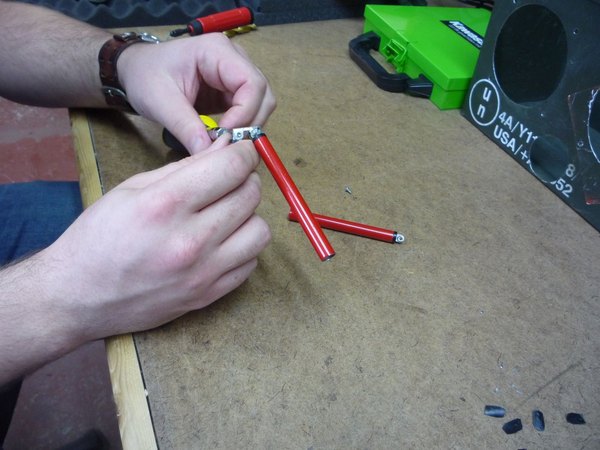

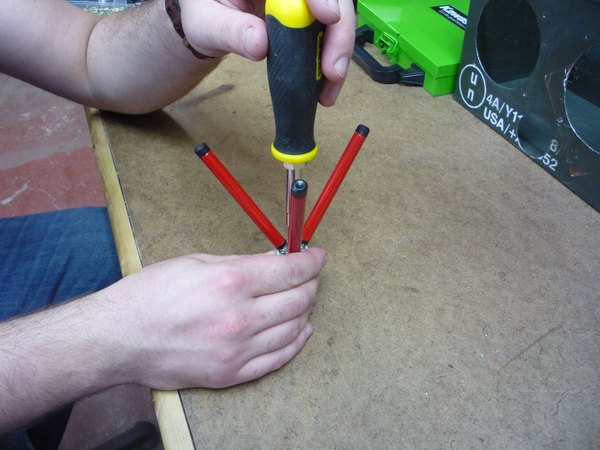

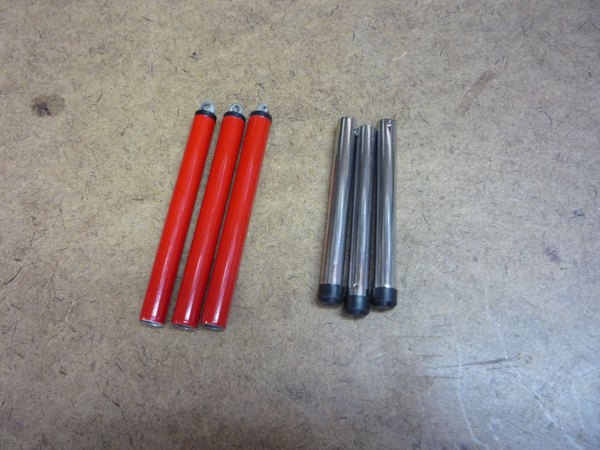

ما از پایه‌های اون سه‌پایه کوچیک به‌عنوان فاصله‌انداز (اسپیسر) برای روکش اسپیکرها استفاده می‌کنیم. با یک لوله‌بر یا اره مویی، پایه‌ها رو در اندازه‌های مساوی برش بزن. البته می‌تونی از هر لوله فلزی یا پلاستیکی دیگه‌ای که در دسترس داری هم برای این کار استفاده کنی.

+1

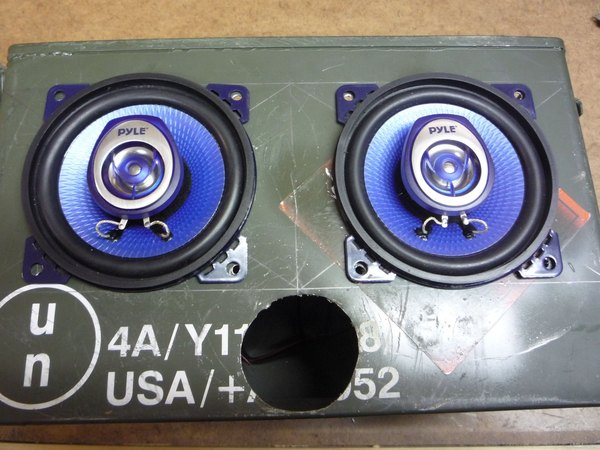

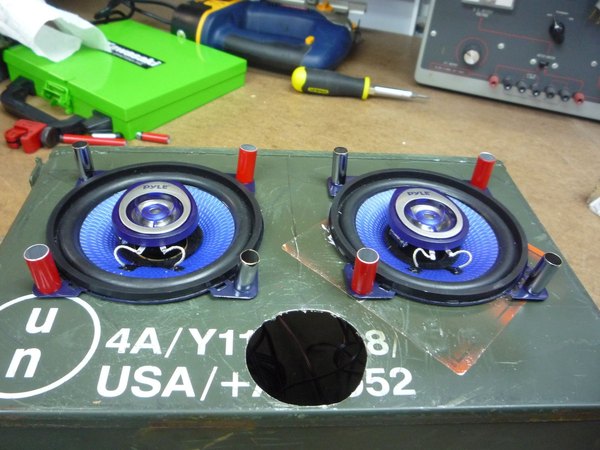

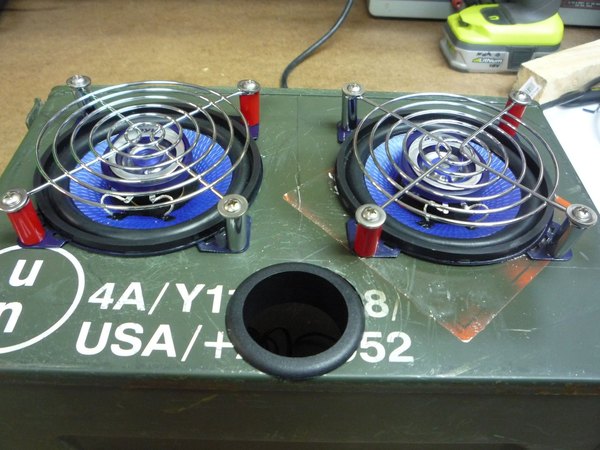

حالا وقتشه که اسپیکرها رو سر جای خودشون روی جعبه سوار کنیم. قبل از اینکه اسپیکرها رو پیچ کنی، سیم‌های اتصالشون رو به پشتشون وصل کن. این سیم‌ها معمولا اندازه سوکت‌های متفاوتی دارن؛ سوکت بزرگ به پایه بزرگ و سوکت کوچک به پایه کوچک متصل می‌شه و اشتباه وصل نمی‌شن.

بعد از اینکه سیم‌ها رو محکم کردی، اسپیکرها رو در محل برش خورده قرار بده. سیم‌ها رو فعلا داخل جعبه رها کن تا بعدا به آمپلی‌فایر متصل بشن.

+5

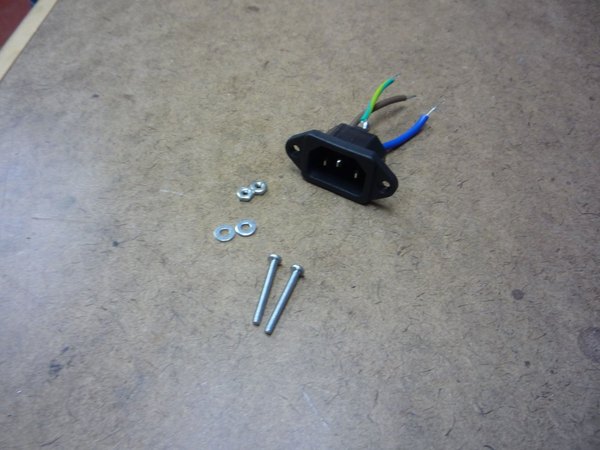

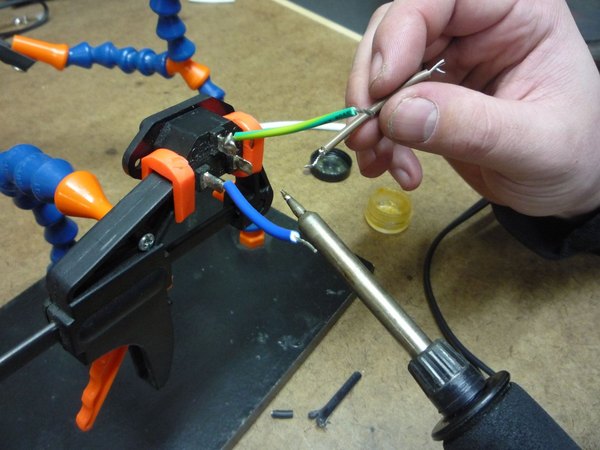

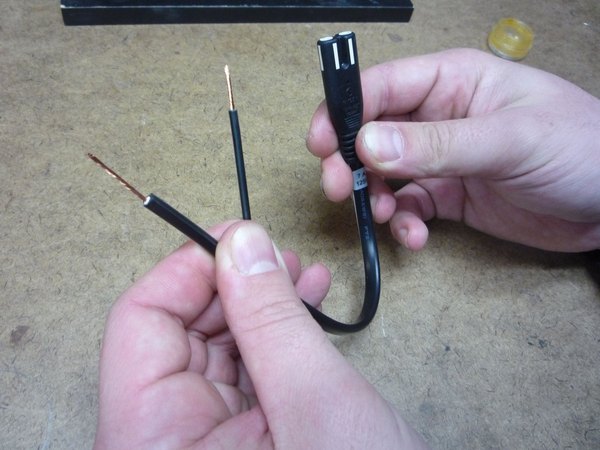

توی این قدم باید سوکت برقی که قرار هست ولتاژ رو از بیرون به داخل جعبه بیاره رو سیم‌کشی کنیم. کار خیلی پیچیده‌ای نیست، فقط باید با دقت و احتیاط ابزارها رو به کار بگیری تا اتصالات محکم باشن.

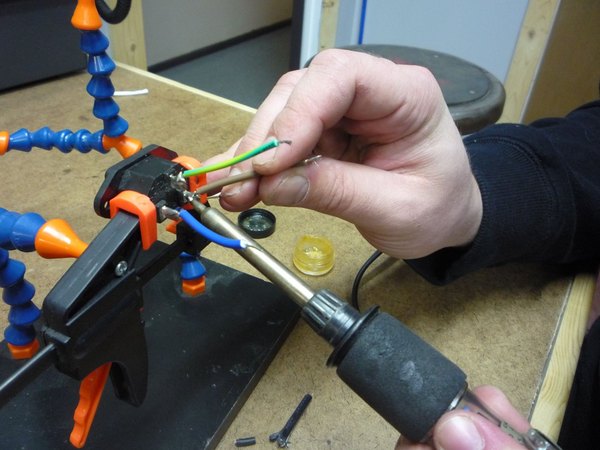

حتما مطمئن شو موقع کار هیچ‌چیز به برق وصل نیست. با استفاده از سیم‌چین، هویه، مقداری سیم‌لحیم و روغن لحیم، سیم‌ها رو به پایه‌های سوکت متصل کن و موقع لحیم‌کاری حتما عینک ایمنی رو روی چشمت داشته باش.

+4

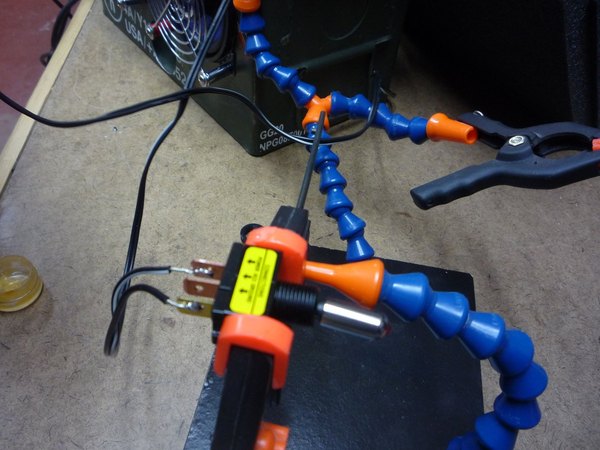

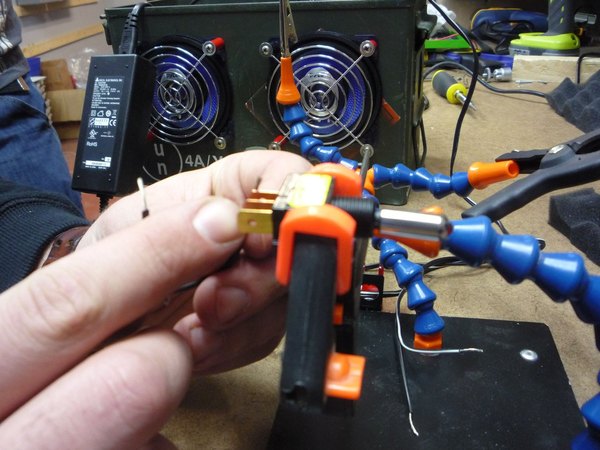

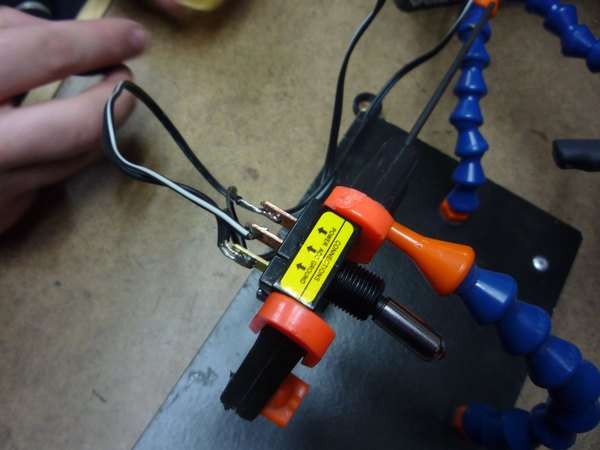

حالا باید کلید الاکلنگی رو روی بدنه نصب کنی و سیم‌کشی‌های مربوط به اون رو انجام بدی. ولتاژ ورودی از سوکت برق باید وارد این کلید بشه. با همون ابزارهای مرحله قبل، سیم‌ها رو با دقت لحیم کن و کلید رو سر جاش محکم ببند.

+2

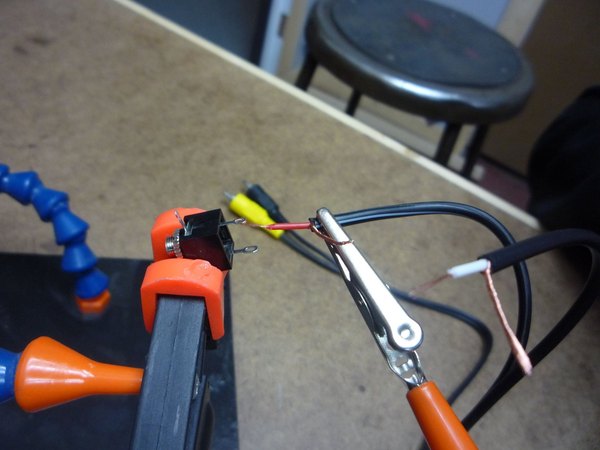

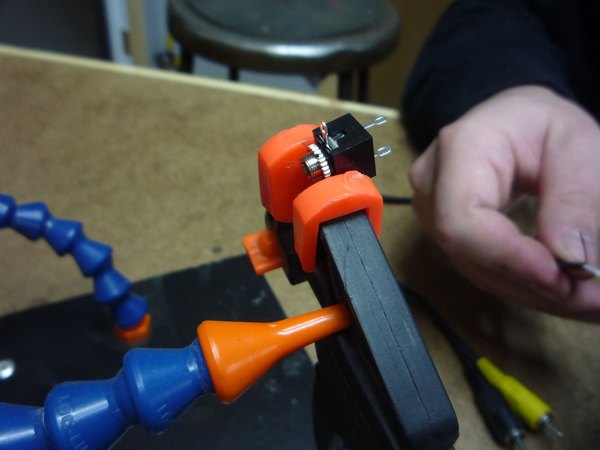

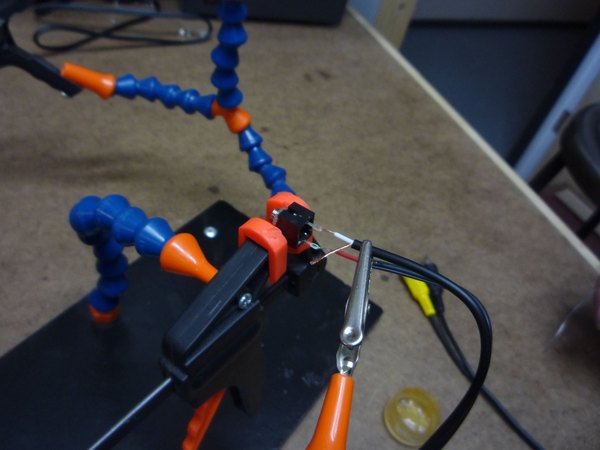

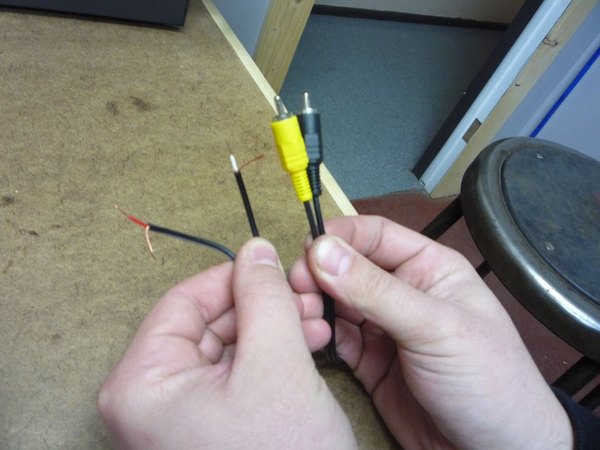

رسیدیم به آخرین بخش لحیم‌کاری پروژه. جک صوتی 3.5 میلی‌متری رو بردار و سیم‌های مربوطه رو به پایه‌هاش لحیم کن. بعد از اتمام سیم‌کشی، جک رو در سوراخی که از قبل روی بدنه آماده کرده بودی قرار بده و مهره‌اش رو ببند.

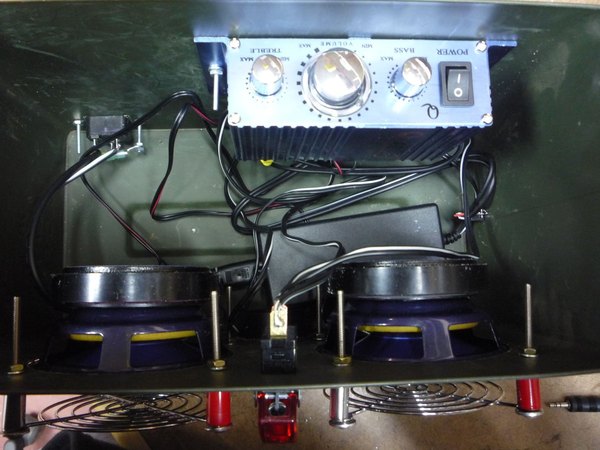

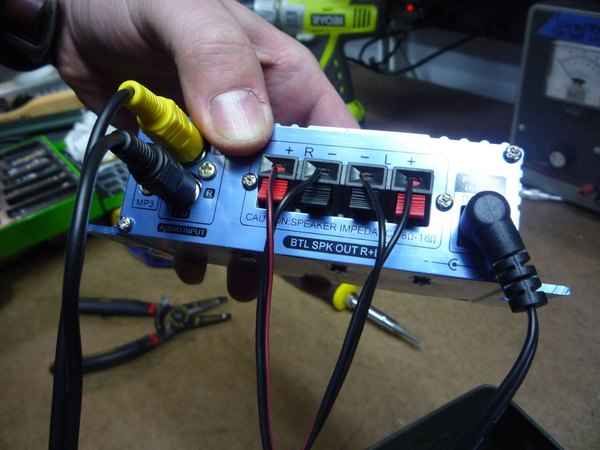

کارهای سخت و پردردسر تموم شد! از اینجا به بعد فقط باید سیم‌ها رو وصل کنیم. سیم‌های اسپیکرها، ورودی برق از کلید و کابل‌های ورودی صدا از جک پنلی رو به پورت‌های روی آمپلی‌فایر متصل کن.

+3

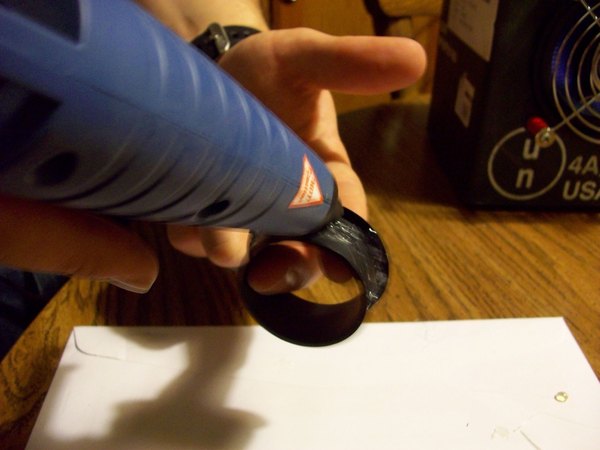

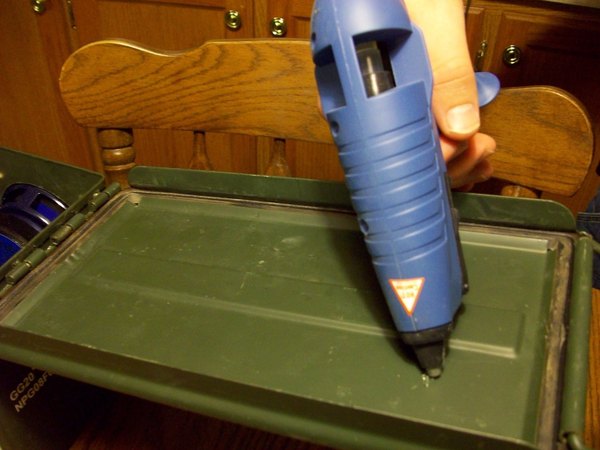

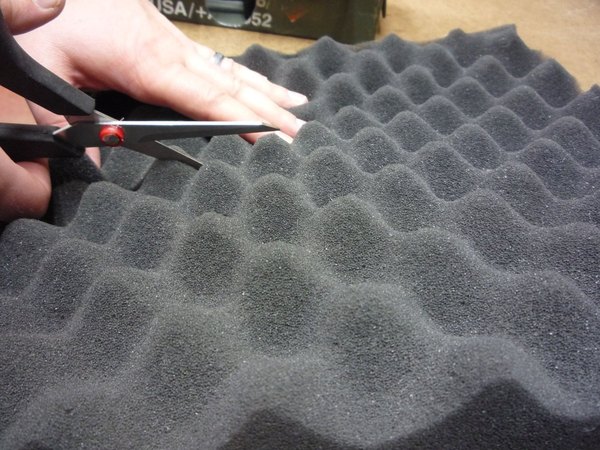

واشر لاستیکی یا همون گرومت رو داخل سوراخ مربوط به لوله بیس قرار بده. همچنین دیواره‌های داخلی جعبه رو با همون فوم‌های شانه تخم‌مرغی بپوشون. این عایق‌ها باعث می‌شن صدای اسپیکر طبیعی و شفاف باشه و حس یک قوطی فلزی توخالی رو منتقل نکنه.

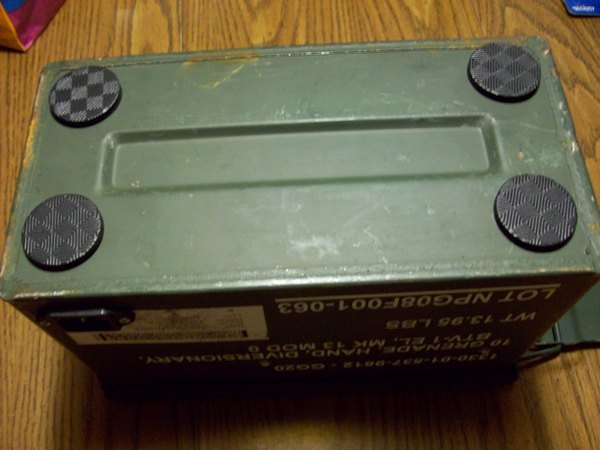

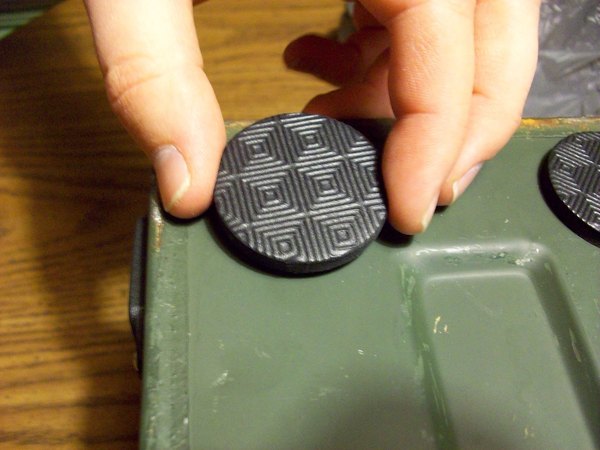

برای زیر جعبه از چند تا پایه چسبی پلاستیکی یا لاستیکی استفاده کن. این پایه‌ها نه‌تنها جلوی لرزش اسپیکر موقع پخش صدای بیس رو می‌گیرن، بلکه باعث می‌شن جعبه روی میز خط و خش نندازه.

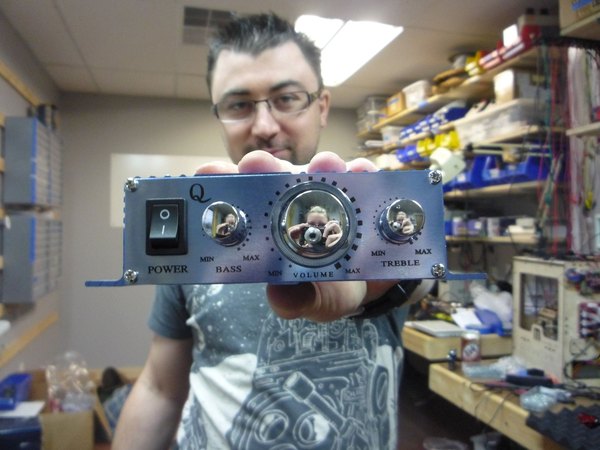

تبریک می‌گم، اسپیکر جعبه مهماتی تو آماده است! حالا می‌تونی روشنش کنی و تنظیمات مربوط به بیس و حجم صدا رو روی آمپلی‌فایر تغییر بدی تا به کیفیت دلخواهت برسی. یادت باشه که صدای این اسپیکر در حالت در باز یا بسته بودن جعبه کاملا متفاوته.

پس موقع تنظیم نهایی، در جعبه رو محکم ببند تا بتونی کیفیت واقعی خروجی رو بشنوی. امیدوارم از ساخت این گجت خفن حسابی لذت برده باشی. حتما این پروژه رو بساز و نتیجه‌اش رو به دوستات هم نشون بده. توی وب‌سایت آیسی‌مدار بازم از این آموزش‌های باحال داریم، پس همراه ما باش!
