تبدیل هندزفری سیم‌دار به بلوتوثی با قاب سه‌بعدی

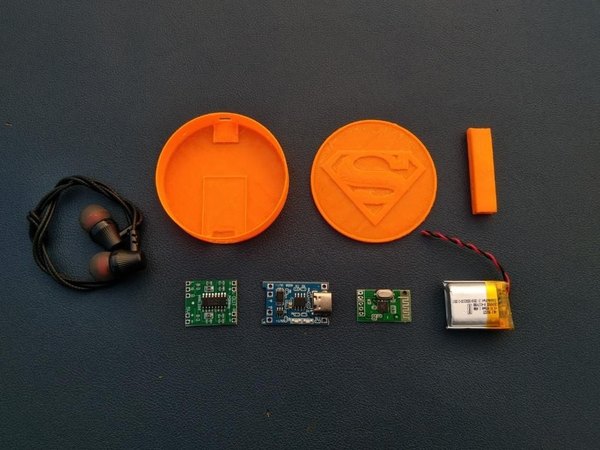

برای شروع این پروژه، به یه محفظه شیک و جمع‌وجور نیاز داریم تا تمام مدارها و باتری رو داخلش جا بدیم. طراحی این قاب تو نرم‌افزار فیوژن 360 انجام شده و ظاهر خیلی جذابی داره.

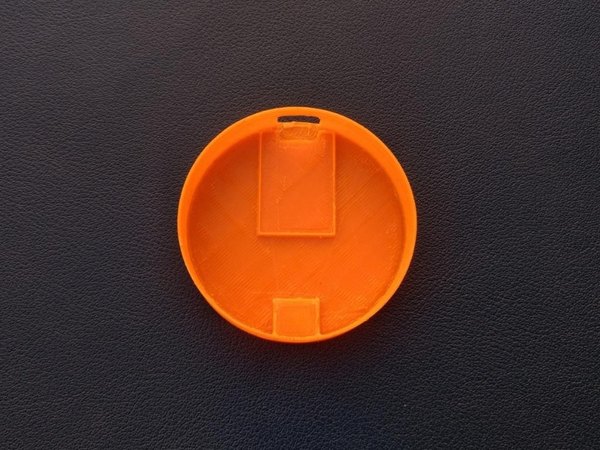

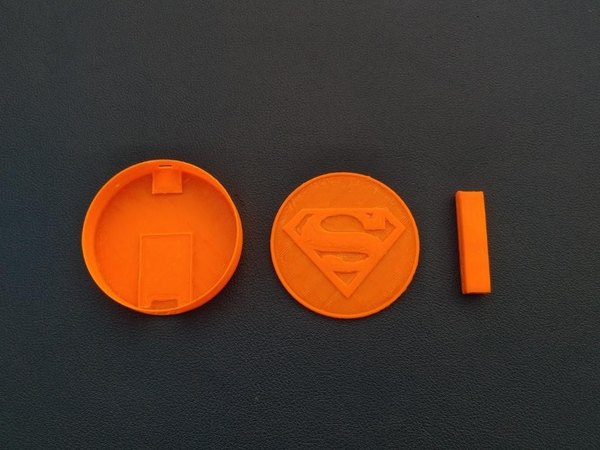

1. بخش پایینی بدنه (Bottom.stl)
2. گیره لباس (CLIP.stl)
3. بخش میانی (Middle.stl)
4. درپوش رویی (top.stl)

برای چاپ این قطعات می‌تونی از متریال‌های معمولی مثل فیلامنت PLA استفاده کنی که هم قیمت مناسبی داره و هم کیفیت سطح خوبی بهت می‌ده. استفاده از تکنولوژی‌های چاپ مثل FDM برای این پروژه کاملا جوابگوئه و نیازی به پرینترهای خیلی گرون‌قیمت نداری. فقط دقت کن که ضخامت لایه‌ها رو روی کمترین حالت تنظیم کنی تا لبه‌های قاب حسابی صاف و یکدست دربیان.

بعد از اینکه فایل‌ها رو به نرم‌افزار اسلایسر دادی، حواست باشه که تراکم داخلی (Infill) رو روی حدود 20 تا 30 درصد بذاری تا هم قاب سبک بمونه و هم استحکام کافی برای محافظت از قطعات الکترونیکی رو داشته باشه. وقتی کار پرینت تموم شد، لبه‌های اضافی رو با یه سنباده نرم تمیز کن تا قطعات موقع مونتاژ خیلی راحت روی هم چفت بشن.

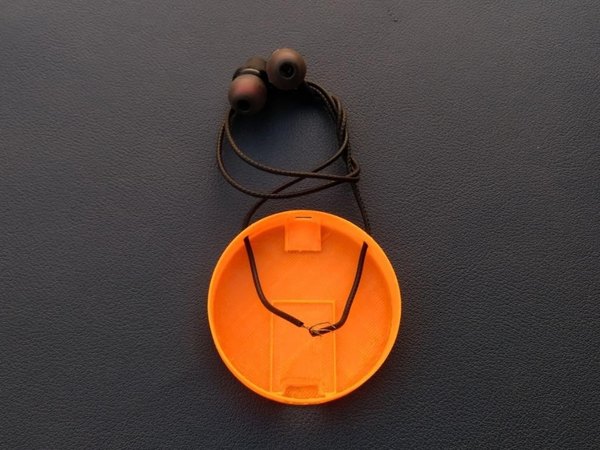

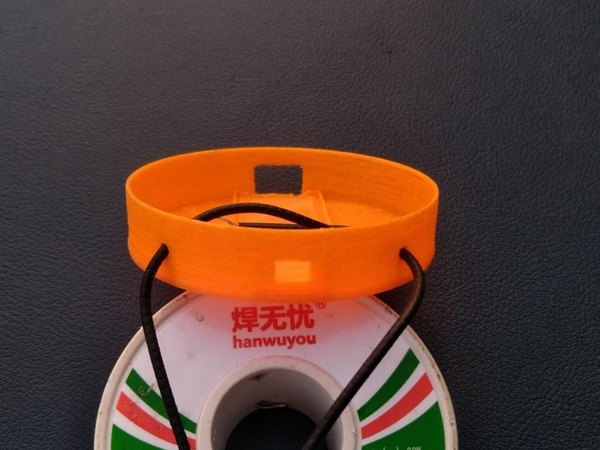

حالا که قاب پرینت‌شده‌مون آماده‌ست، باید سیم‌های هندزفری رو ازش رد کنیم. اگه به بخش پایینی قاب دقت کنی، دو تا سوراخ کوچیک تو دو طرفش می‌بینی. این سوراخ‌ها دقیقا برای عبور سیم‌های گوشی چپ و راست طراحی شدن.

خیلی آروم سیم‌های هندزفری رو از بیرون به سمت داخل قاب هدایت کن. طول سیم رو طوری تنظیم کن که نه خیلی کوتاه باشه و نه اونقدر بلند که بعدا تو دست‌وپا گیر کنه.

وقتی از اندازه سیم‌ها راضی بودی، یه قطره چسب قطره‌ای دور سوراخ‌ها بزن تا سیم‌ها سر جاشون محکم بشن و موقع کشیده شدن، اتصالات داخلی قطع نشن. خیلی مراقب باش که چسب روی بلندگوهای هندزفری یا دستت نریزه.

+1

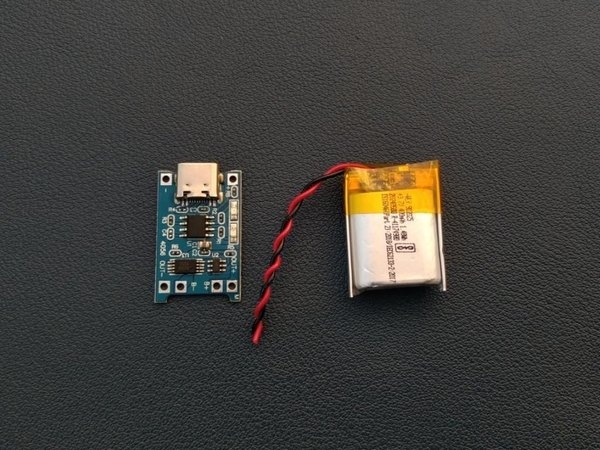

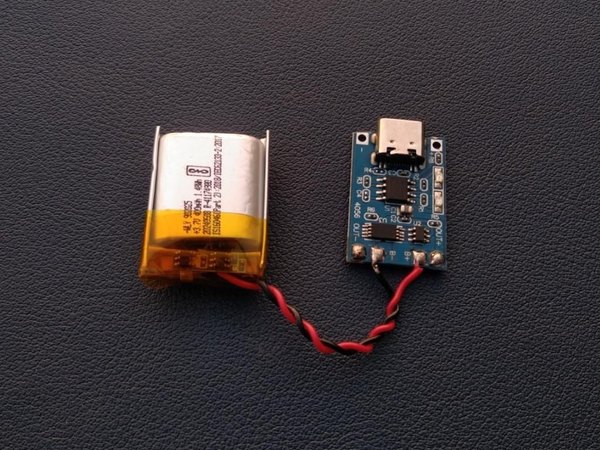

تو این مرحله باید سیستم تأمین انرژی مدار رو راه بندازیم. اول از همه سیم قرمز باتری لیتیومی رو به پد B+ و سیم مشکی رو به پد B- روی ماژول شارژ TP4056 لحیم کن. حتما موقع لحیم‌کاری به قطب‌های مثبت و منفی دقت کن تا مدارت آسیب نبینه.

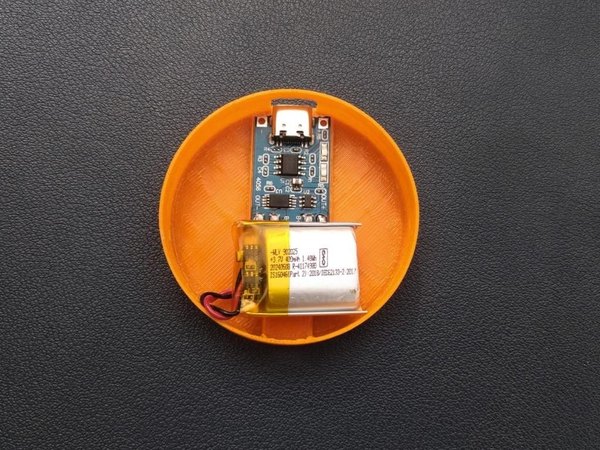

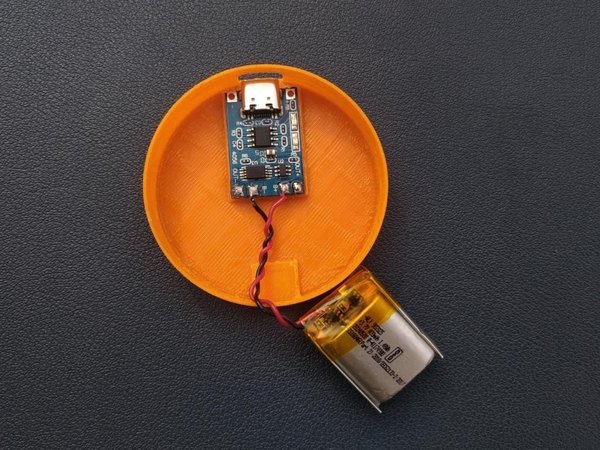

وقتی سیم‌ها رو محکم لحیم کردی، ماژول شارژ رو دقیقا تو جایگاه مخصوصش در کف قاب قرار بده. پورت تایپ‌سی ماژول باید کاملا با سوراخ روی بدنه تراز باشه تا بعدا کابل شارژر راحت بهش وصل بشه.

در نهایت با یه مقدار چسب، ماژول رو کف قاب ثابت کن.

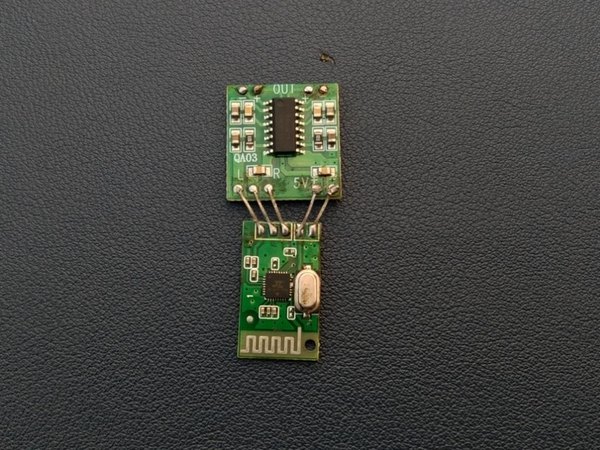

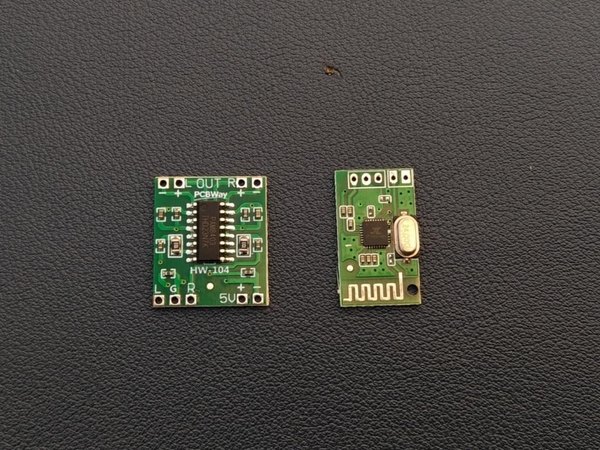

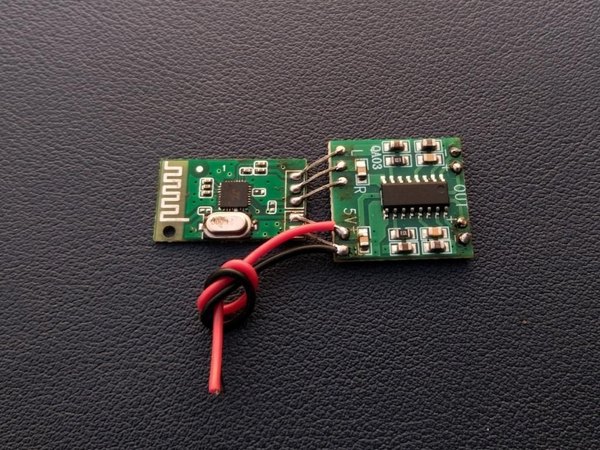

حالا بریم سراغ بخش جذاب ماجرا یعنی پردازش صدا. باید ماژول گیرنده بلوتوث رو به ماژول آمپلی‌فایر PAM8403 وصل کنیم. برای این کار، پین‌های خروجی کانال چپ و راست ماژول بلوتوث رو با یه سیم کوتاه به پین‌های ورودی متناظرشون (یعنی L و R) روی آمپلی‌فایر لحیم کن. همچنین پین‌های GND هر دو ماژول رو به هم وصل کن تا زمین مشترک داشته باشن.

بعد از اون، دو تا سیم (ترجیحا قرمز و مشکی) رو به پدهای 5 ولت و GND مدار لحیم کن. این سیم‌ها بعدا قراره برق مورد نیاز ماژول‌های صوتی رو از طریق باتری و کلید تأمین کنن.

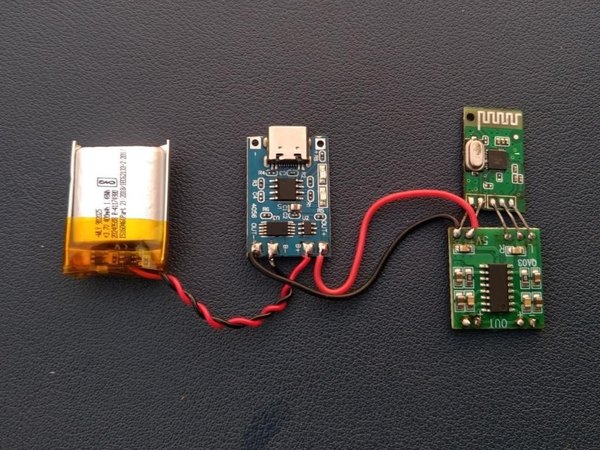

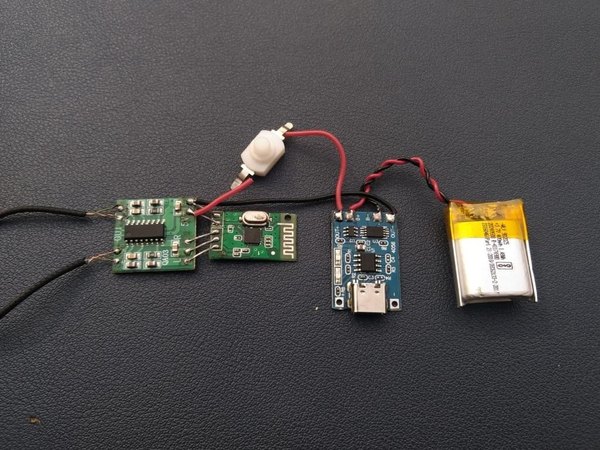

تا اینجای کار، ارتباط قطعات اصلی مثل باتری، ماژول شارژ، گیرنده بلوتوث و آمپلی‌فایر رو برقرار کردیم. برای اینکه بتونیم هندزفری رو روشن و خاموش کنیم، باید یه کلید بین مسیر تغذیه قرار بدیم. این کلید رو تو مسیر سیم مثبت (بین خروجی ماژول شارژ و ورودی تغذیه آمپلی‌فایر) لحیم کن.

بهترین گزینه برای این پروژه استفاده از یه کلید کشویی ظریفه که هم جای کمی می‌گیره و هم کار باهاش خیلی راحته. حتما اتصالات روی پایه‌های کلید رو با روکش وارنیش بپوشون تا اتصالی به وجود نیاد.

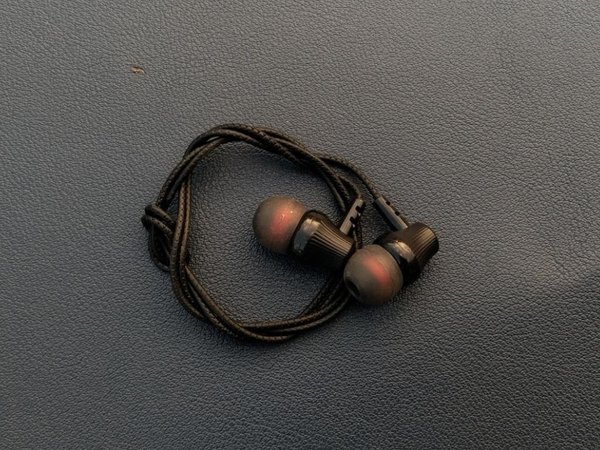

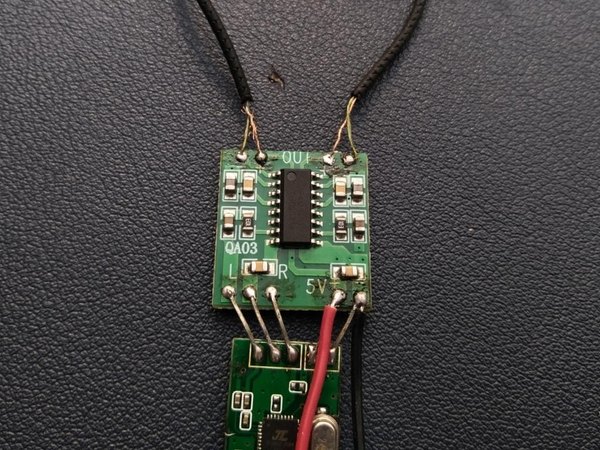

تو این قدم باید سیم‌های هندزفری رو به خروجی‌های ماژول آمپلی‌فایر PAM8403 وصل کنیم. اول از همه، روکش عایق سر سیم‌های هندزفری رو با یه فندک یا کبریت خیلی ملایم بسوزون. فقط یه شعله کوچیک کافیه تا رشته‌های مسی لخت بشن، پس مراقب باش سیم‌ها رو نسوزونی.

رشته‌های مسی رو به هم بتابون تا مرتب بشن. حالا سیم‌های مربوط به کانال چپ و راست رو پیدا کن. سیم مثبت هندزفری رو به پد خروجی مثبت (+) و سیم منفی رو به پد خروجی منفی (-) روی ماژول آمپلی‌فایر لحیم کن.

حواست باشه که پایه‌های روی ماژول خیلی به هم نزدیک هستن، پس لحیم‌کاری رو تمیز انجام بده تا پدهای مجاور به هم اتصالی نکنن. با این کار، مسیر انتقال صدا از گیرنده بلوتوث تا بلندگوهای هندزفری کامل می‌شه.

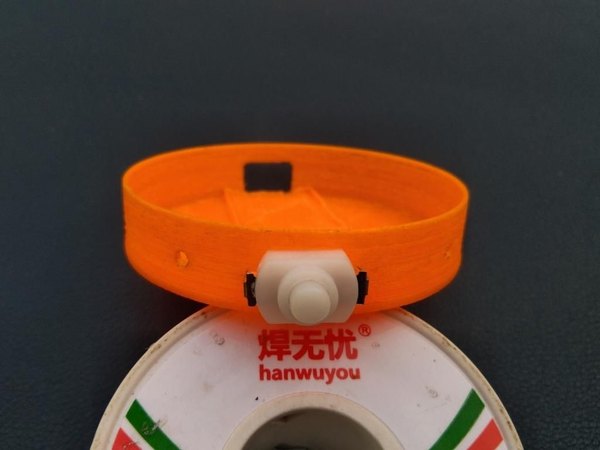

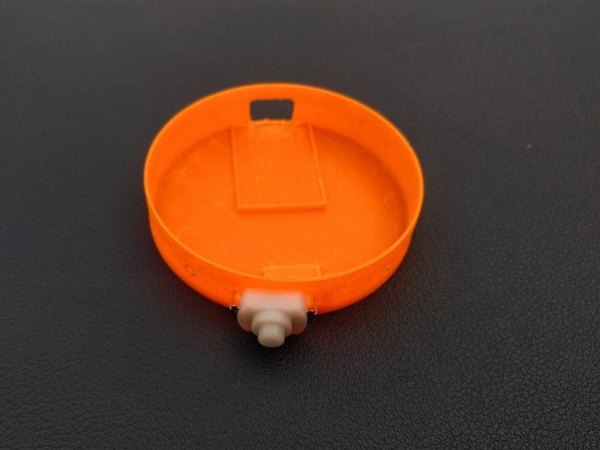

حالا که سیم‌های کلید لحیم شدن، اون رو آروم داخل شیاری که پایین قاب براش در نظر گرفته شده قرار بده. برای اینکه کلید موقع استفاده و فشار دادن به داخل فرو نره، اطرافش رو با کمی چسب قطره‌ای محکم کن. فقط چک کن که بخش متحرک کلید از بیرون قاب به راحتی قابل دسترس باشه.

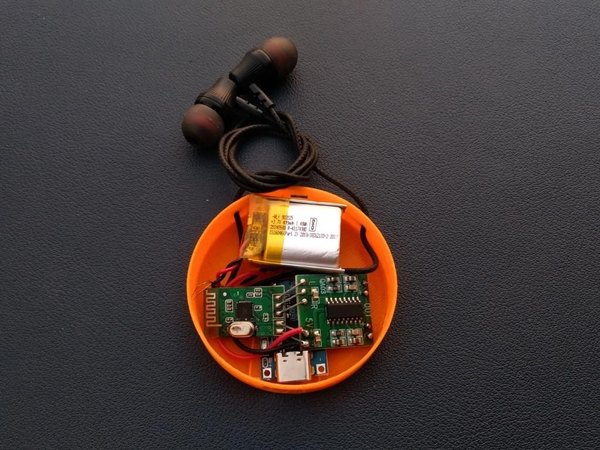

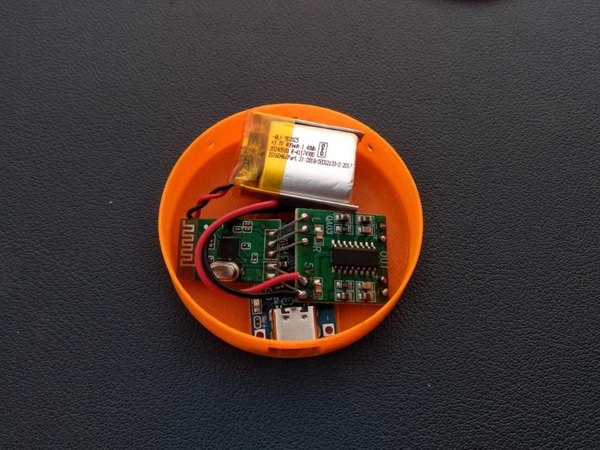

ماژول شارژ، کلید و باتری که از قبل سر جاشون فیکس شده بودن؛ حالا نوبت ماژول‌های صوتیه. ماژول گیرنده بلوتوث و آمپلی‌فایر رو با دقت داخل فضای خالی قاب بچین. حواست باشه که سیم‌ها تحت فشار نباشن و لحیم‌ها قطع نشن.

یه چیدمان مرتب و تمیز باعث می‌شه هم قطعات به هم اتصالی نکنن و هم درپوش قاب موقع بسته شدن گیر نکنه. اگه لازم بود می‌تونی زیر ماژول‌ها یه تیکه چسب دوطرفه ضخیم بزنی تا لرزش نداشته باشن.

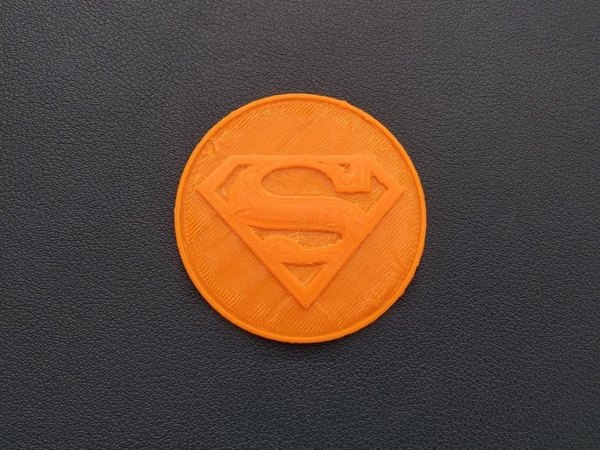

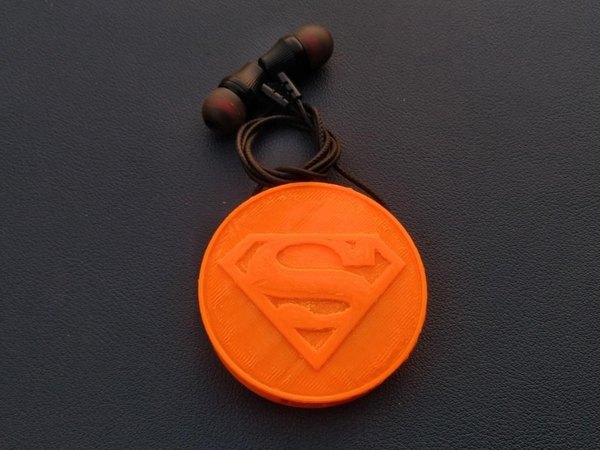

وقتی تمام قطعات رو با موفقیت داخل محفظه جا دادی، وقتشه که در قاب رو ببندی. درپوش رویی (که طرح لوگوی جذابی هم داره) رو بردار و دقیقا روی بخش پایینی تنظیمش کن. قبل از بستن، یه بار دیگه چک کن که سیمی بیرون نمونده باشه یا قطعه‌ای تحت فشار نباشه. برای اینکه قاب کاملا کیپ بشه، می‌تونی چند قطره چسب به لبه‌های داخلی قاب بزنی و درپوش رو فشار بدی تا محکم بشه.

بعد از بسته شدن قاب، مطمئن شو که پورت شارژ و کلید خاموش/روشن به خوبی کار می‌کنن و سیم‌های هندزفری هم تو زاویه درستی قرار گرفتن.

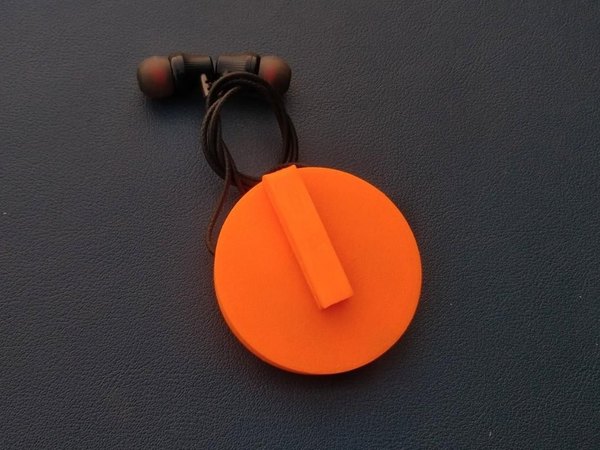

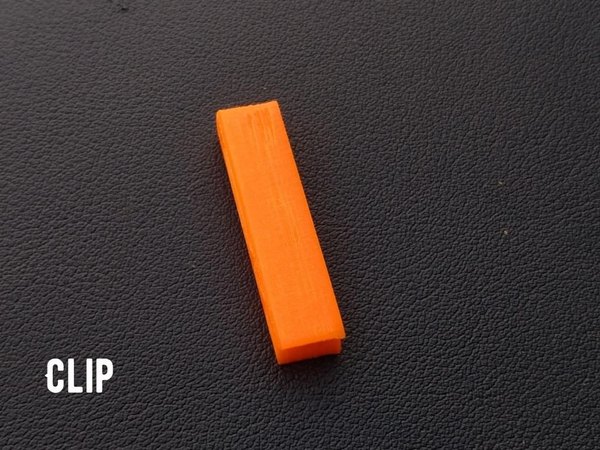

برای اینکه بتونی این گجت رو راحت به یقه‌ت یا کیفت وصل کنی، یه گیره براش طراحی شده. سطح پشتی گیره رو یه کم چسب بزن و اون رو دقیقا تو مرکز پشت قاب بچسبون. چند ثانیه با دست فشارش بده تا چسب خودش رو بگیره.

این گیره باعث می‌شه هندزفری بلوتوثی تو به یه وسیله پوشیدنی واقعی تبدیل بشه و موقع راه رفتن یا ورزش کردن حسابی به دردت بخوره.

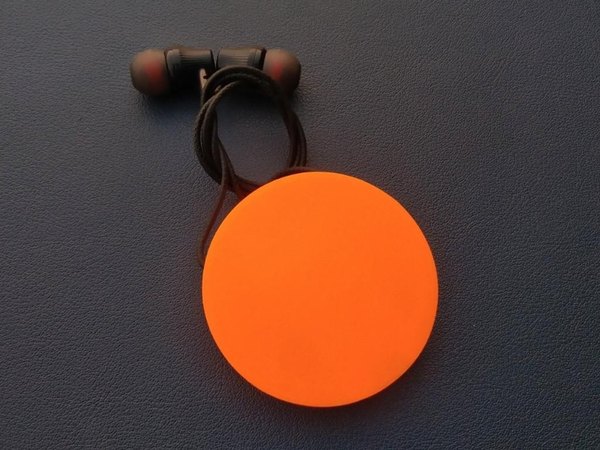

بالاخره رسیدیم به هیجان‌انگیزترین بخش، یعنی تست گجت دست‌سازمون! کلید دستگاه رو روشن کن تا مدار جون بگیره. حالا بلوتوث گوشیت رو روشن کن و تو لیست دستگاه‌ها، دنبال اسم ماژول گیرنده صوتیت بگرد.

دقیقا مثل یه هندزفری بلوتوثی شرکتی، باهاش جفت (Pair) شو. بعد از اتصال موفق، موزیک مورد علاقه‌ت رو پلی کن و از صدای باکیفیت و بدون سیم این هندزفری که خودت با دستای خودت ساختی، لذت ببر!

تبدیل یه هندزفری سیم‌دار قدیمی به یه دیوایس بلوتوثی شارژی، یه نمونه عالی از ترکیب خلاقیت، الکترونیک و پرینت سه‌بعدیه. ما تونستیم یه وسیله که شاید دیگه کاربردی نداشت رو به یه گجت پوشیدنی جذاب و مدرن تبدیل کنیم.

با حذف شدن پورت صدا از گوشی‌های امروزی، این پروژه نه تنها یه سرگرمی الکترونیکی باحاله، بلکه یه راهکار کاملا عملی و اقتصادی برای استفاده دوباره از هندزفری‌های باکیفیت قدیمی به حساب میاد.

امیدواریم از ساخت این گجت لذت برده باشی. اگه موقع ساخت این هندزفری خفن به مشکلی خوردی یا ایده‌ای برای ارتقای قاب و مدارش داری، حتما تو بخش نظرات همین آموزش برامون بنویس. مرسی که تا آخر این مسیر با ما همراه بودی!
