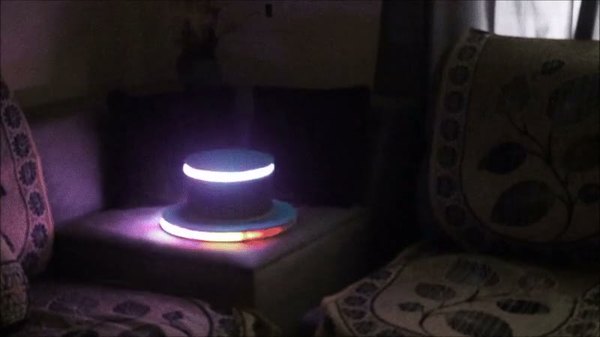

با ماژول Wemos D1 mini یه کلاه نوری جذاب و هوشمند بساز

+2

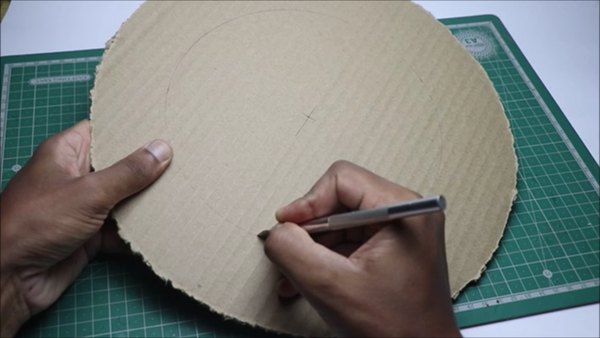

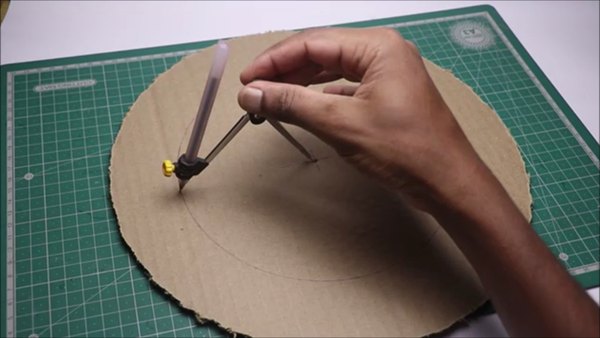

اول از همه باید بیس اصلی کلاه رو با مقوا بسازیم. برای این کار یه تیکه کارتن ضخیم بردار و با پرگار یه دایره بزرگ روش بکش. چون سایز سر هر کسی متفاوته، حتما اول دور سرت رو اندازه بگیر و بعد دایره داخلی رو متناسب با اون رسم کن. می‌تونی از کارتن‌های بازیافتی محکم برای این کار استفاده کنی.

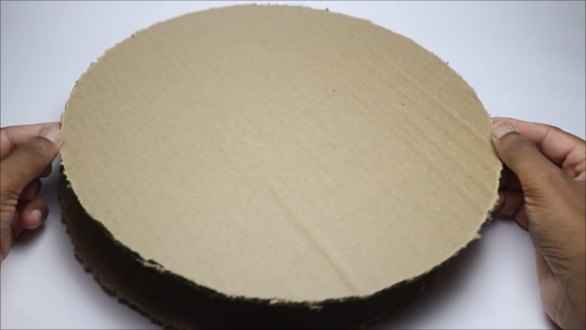

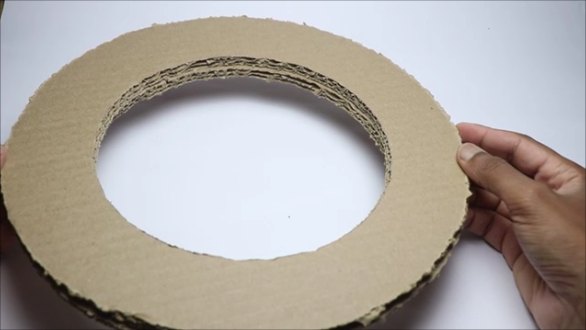

اون دایره کوچیک‌تر رو که از وسط کار برش زدی، دور ننداز چون برای قسمت بالای کلاه بهش نیاز داریم. هرچی برش‌ها رو با کاتر آروم‌تر و دقیق‌تر انجام بدی، لبه‌های کلاه تمیزتر و حرفه‌ای‌تر درمیاد.

بعد از اینکه حلقه اصلی کلاه آماده شد، باید دایره رو به 16 قسمت مساوی تقسیم کنی. این تقسیم‌بندی کمک می‌کنه تا بتونیم یه لایه جدید روی لبه‌ها بسازیم و فضای مناسبی برای قرار دادن نوار ال‌ای‌دی ایجاد کنیم. برای کشیدن خطوط می‌تونی از پرگار و خط‌کش استفاده کنی یا اگر دستت راه افتاده، چشمی این کار رو انجام بدی.

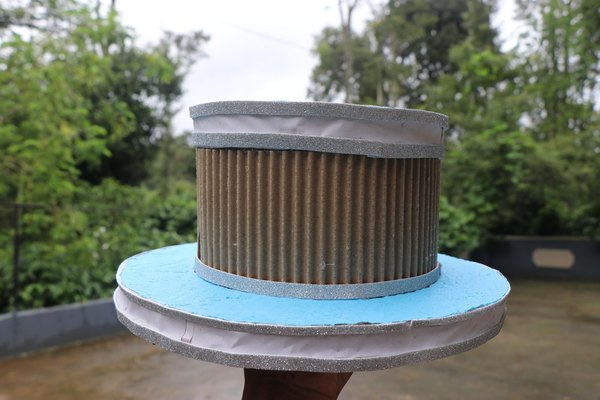

تا اینجای کار قسمت پایینی بدنه آماده شده و ساختار اصلی شکل گرفته. حالا می‌تونیم بریم سراغ ساخت بخش بالایی و تکمیل دیواره‌های کلاه.

+4

روی همون 16 قسمتی که تو مرحله قبل علامت زدی، باید پایه‌های کوچیکی قرار بدی. با یه ماژیک این خطوط رو پررنگ کن تا مسیرت کاملا مشخص باشه.

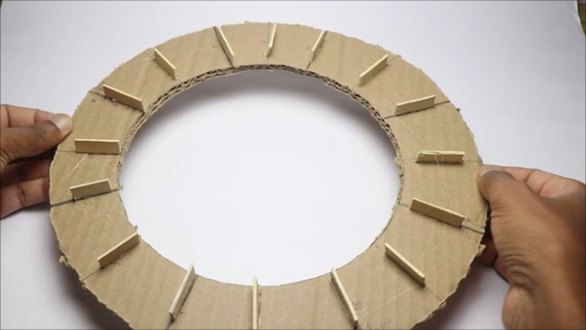

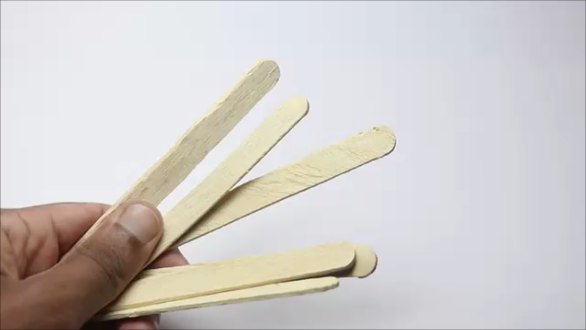

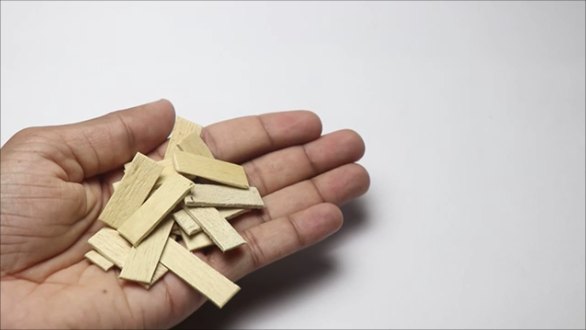

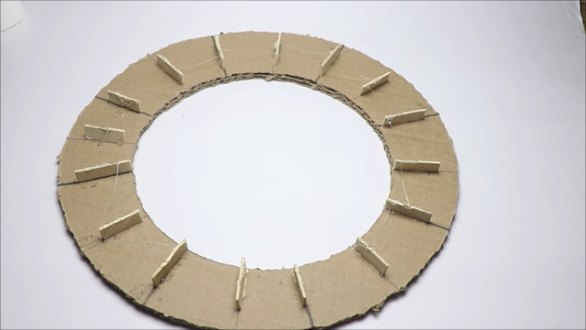

چوب بستنی‌ها رو به سه قسمت مساوی تقسیم کن و با چسب حرارتی دقیقا روی خطوطی که کشیدی بچسبون. این چوب‌ها قرار هست بین دو لایه مقوا فاصله بندازن تا نوار ال‌ای‌دی همون جا جاسازی بشه.

وقتی چسب چوب بستنی‌ها خشک شد، یه لایه دیگه از حلقه مقوایی رو روشون قرار بده و با چسب چوب یا چسب حرارتی محکمش کن. اجازه بده کاملا خشک بشه؛ الان بیس پایینی کلاهت یه شکاف سرتاسری تمیز داره.

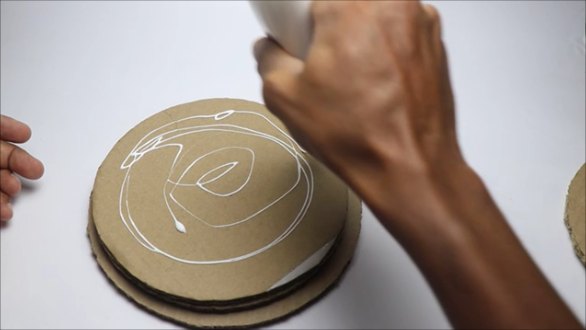

حالا اون دایره‌ای که از وسط مقوای اول درآورده بودی رو بردار. برای سقف کلاه به یه دایره کوچیک‌تر هم نیاز داری تا بینشون فاصله بیفته و شکاف دوم ایجاد بشه. دقیقا مثل لبه پایینی، این دو تا لایه سقف رو هم با فاصله به هم بچسبون.

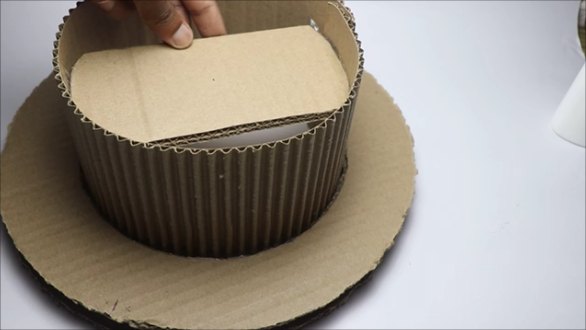

بعد از آماده شدن سقف، باید اون رو با یه تیکه مقوای انعطاف‌پذیر (مثل کارتن‌های موج‌دار) به بیس پایینی وصل کنی تا دیواره‌های کلاه شکل بگیره. این کارتن‌های موج‌دار باعث می‌شن کلاه ظاهر واقعی‌تر و کلاسیک‌تری پیدا کنه.

تمام درزها و گوشه‌ها رو با دقت چسب حرارتی بزن و حواست باشه که تار و پودهای اضافه چسب رو از روی کار تمیز کنی تا ظاهر کلاه یکدست بشه. حالا که فرم کلی کلاه دراومده، بریم سراغ بخش الکترونیکی و نورپردازی.

+5

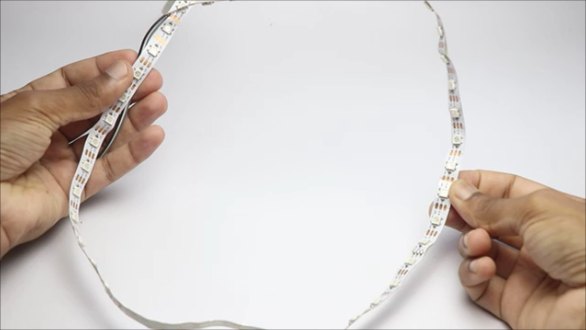

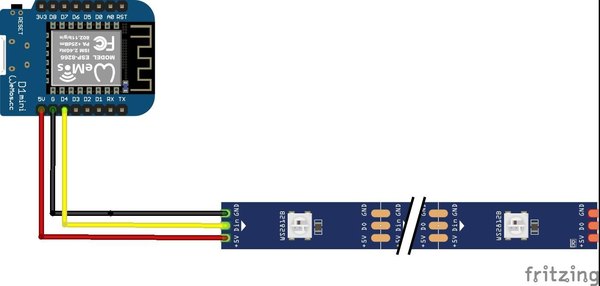

بریم سراغ بخش هیجان‌انگیز مدار! تو این پروژه قراره از 64 عدد ال‌ای‌دی هوشمند استفاده کنیم. نوار نوری ما سه تا پایه داره: تغذیه (VCC)، زمین (GND) و سیگنال داده (DI).

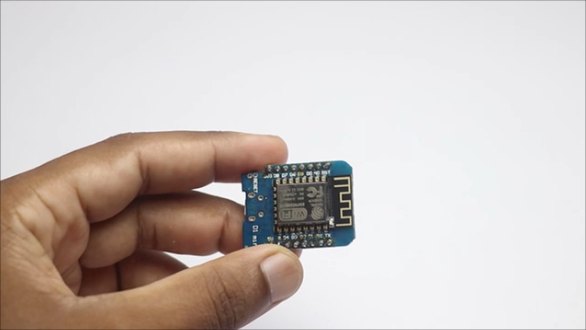

پایه تغذیه نوار رو به پین 5 ولت و پایه زمین رو به GND ماژول Wemos وصل کن. سیم سیگنال نوار هم باید مستقیم به پین D4 روی برد Wemos متصل بشه.

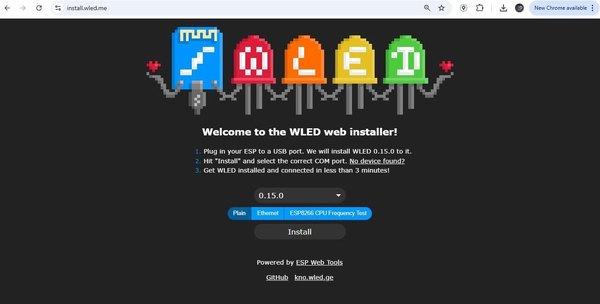

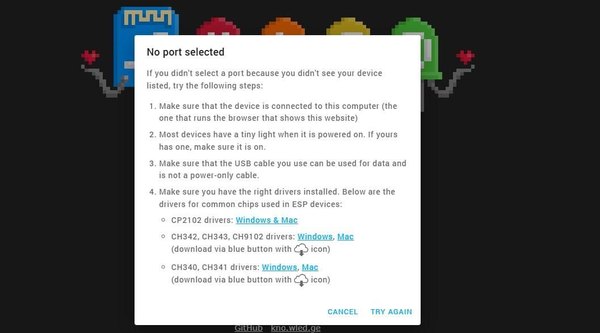

برای برنامه‌ریزی ماژول، کافیه برد رو با کابل USB به کامپیوترت وصل کنی و وارد سایت نصب‌کننده وب WLED بشی. اونجا پورت مناسب رو انتخاب کن و با یک کلیک فریمور رو روی برد نصب کن. به همین راحتی ماژول تو آماده اتصال به موبایل می‌شه. حتما قبل از نصب نهایی، نوارها رو با اتصال پاوربانک روشن کن تا از کارکرد درست مدار مطمئن بشی.

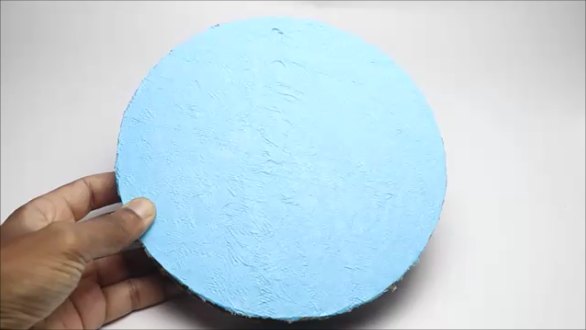

برای اینکه کلاه ظاهر قشنگ‌تری پیدا کنه، می‌تونی با استفاده از دستمال کاغذی، چسب چوب و کمی رنگ اکریلیک، یه پوشش رنگی و جذاب روی دیواره‌ها بکشی. من رنگ آبی رو انتخاب کردم اما تو می‌تونی هر رنگی که دوست داری بزنی.

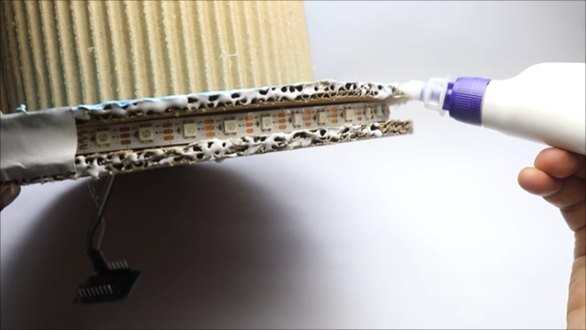

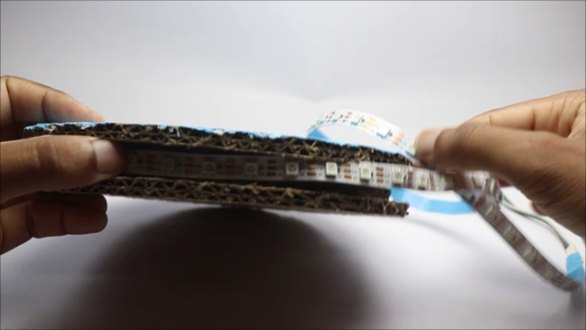

حالا نوار ال‌ای‌دی رو با دقت تو همون شکافی که بین لایه‌های مقوایی کلاه ایجاد کرده بودی قرار بده و فیکس کن. برای اینکه نور به صورت نقطه‌ای دیده نشه، روی شکاف رو با کاغذ می‌پوشونیم تا نور رو دیفیوز کنه. همین کار رو برای شکاف سقف کلاه هم تکرار کن.

اینکه مدار رو روی همون برد بورد و با سیم‌های آزاد ببندی هیچ مشکلی نداره، ولی اگه خواستی کار خیلی تمیز و فشرده دربیاد، می‌تونی اتصالات رو روی یه برد سوراخ‌دار کوچیک لحیم کنی تا فضای کمتری داخل کلاه بگیره.

داشتن یه اتصال محکم باعث می‌شه موقع حرکت دادن سر و رقصیدن، سیم‌ها قطعی پیدا نکنن و افکت‌های نوری بدون هیچ مکثی به کارشون ادامه بدن. وقتی خیالت از بابت جای‌گذاری ال‌ای‌دی‌ها و برد اصلی راحت شد، بریم سراغ ریزه‌کاری‌های نهایی تا کلاه رو آماده استفاده کنیم.

مونتاژ تمیز قطعات الکترونیکی داخل لباس‌ها و پوشیدنی‌ها، همیشه باعث می‌شه طول عمر گجت بالاتر بره و موقع استفاده حس بهتری داشته باشی.

+3

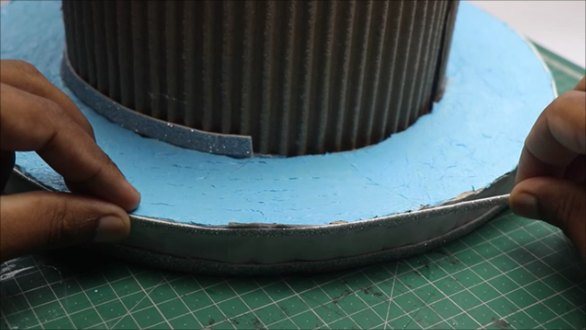

از اونجایی که نوار نوری هم تو لبه‌های پایینی و هم تو سقف کلاه قرار می‌گیره، باید بین این دو قسمت سیم‌کشی کنی. این اتصال رو با دقت لحیم کن و حتما روی پایه‌های لخت رو با چسب حرارتی بپوشون تا اتصالی پیش نیاد و مدارت ایمن باشه. بعد از جاسازی کامل نوارها، نوبت به خوشگل‌سازی کلاه می‌رسه! می‌تونی با کاغذهای رنگی و اکلیلی حسابی بهش زرق‌وبرق بدی.

برای پخش شدن بهتر نور (دیفیوز شدن)، یه کاغذ A4 سفید رو به شکل نوارهای باریک ببر و با چسب چوب روی شکاف‌های ال‌ای‌دی بچسبون. کاغذ نباید خیلی ضخیم باشه تا نور راحت ازش رد بشه. استفاده از کاغذ اکلیلی اختیاریه، ولی جلوه بی‌نظیری به کلاه می‌ده. برای اینکه کلاه روی سرت راحت باشه و بعد از چند ساعت خسته‌ات نکنه، تو قسمت داخلیش چند تیکه اسفنج نرم بچسبون.

در نهایت پاوربانک رو هم با چسب حرارتی و بست کمربندی تو سقف داخلی کلاه محکم کن تا موقع حرکت تکون نخوره. الان گجت پوشیدنی تو کاملا آماده‌ست و فقط منتظره تا روشنش کنی. بیا تو مرحله بعد ببینیم چطور باید با موبایل کنترلش کنیم.

+1

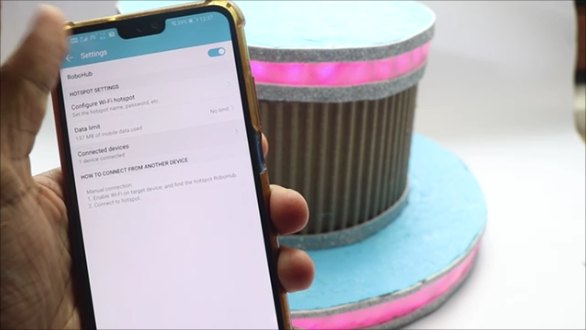

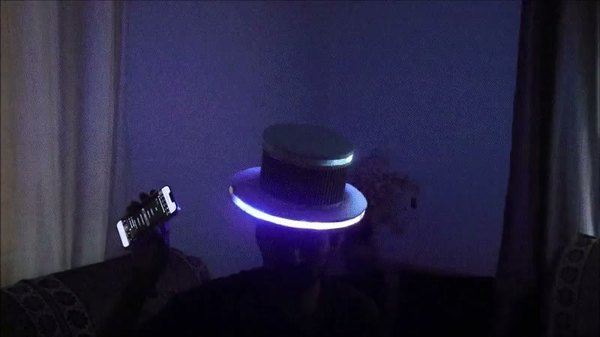

کار کردن با این کلاه نوری به شدت راحته. کافیه هات‌اسپات (Hotspot) گوشیت رو روشن کنی و کابل پاوربانک رو به ماژول Wemos بزنی. ماژول به صورت خودکار به وای‌فای گوشیت وصل می‌شه. حالا باید آدرس IP ماژول رو پیدا کنی (معمولا تو تنظیمات هات‌اسپات بخش دستگاه‌های متصل دیده می‌شه).

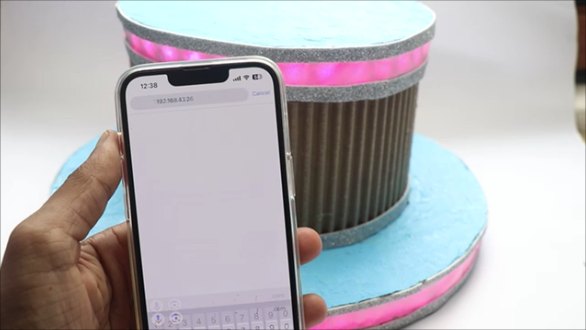

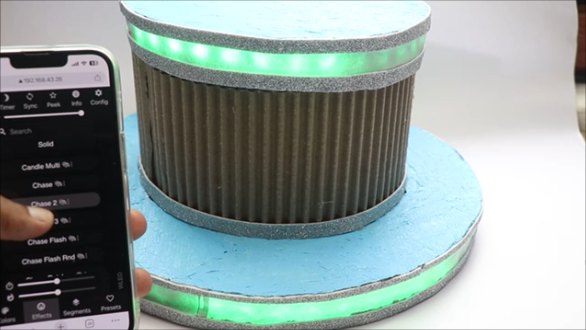

فراموش نکن که گوشی و برد Wemos باید روی یه شبکه باشن. آدرس IP رو تو مرورگر گوشیت وارد کن تا مستقیم وارد پنل کاربری جذاب WLED بشی. این پنل بهت اجازه میده از بین صدها افکت و پالت رنگی مختلف، ظاهر کلاهت رو تو لحظه تغییر بدی.

به لطف پاوربانک ده‌هزار میلی‌آمپری، می‌تونی ساعت‌ها بدون نگرانی از تموم شدن شارژ، کلاه رو روشن نگه داری و تو مهمونی‌ها بدرخشی. پیشنهاد می‌کنم حتما ویدیوی کارکرد کلاه رو ببینی تا متوجه بشی این افکت‌ها تو واقعیت چقدر خفن به نظر می‌رسن.

به همین سادگی یه گجت پوشیدنی فوق‌العاده ساختی! فقط یادت باشه اگر خواستی تو پروژه‌های بعدی از نوارهای نوری طولانی‌تری استفاده کنی، حتما به فکر یه منبع تغذیه قوی‌تر باش. امیدوارم از این آموزش اختصاصی تو آیسی‌مدار حسابی لذت برده باشی.

اگر تو مراحل ساخت یا نصب فریمور به مشکلی خوردی، حتما تو بخش نظرات برامون بنویس. ما تو تیم آیسی‌مدار همیشه منتظر دیدن کاردستی‌های الکترونیکی و خلاقانه تو هستیم. موفق باشی!
