میز چرخان عکاسی جیبی با کمترین امکانات

+10

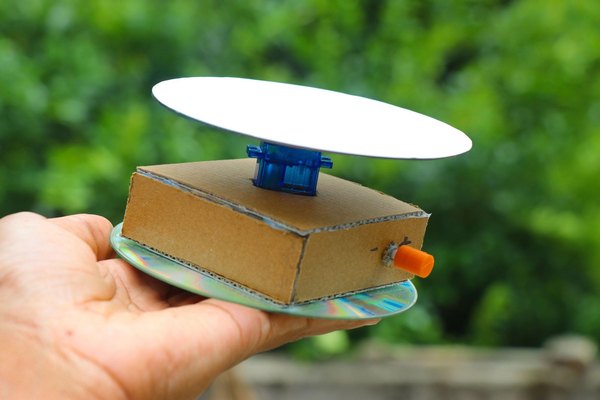

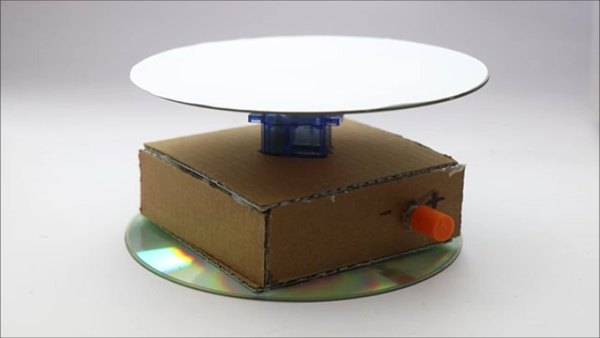

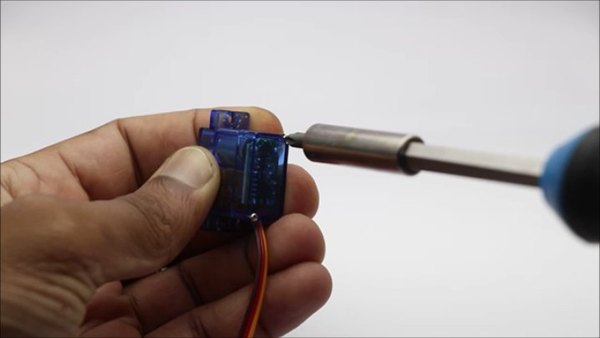

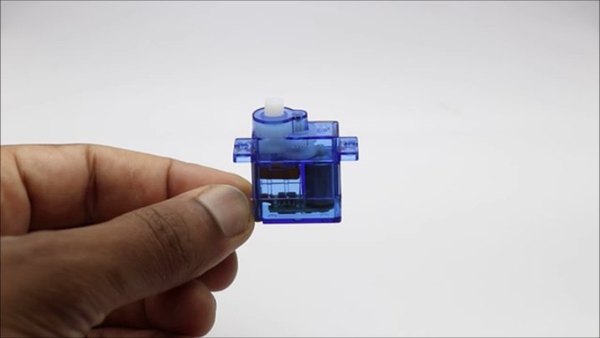

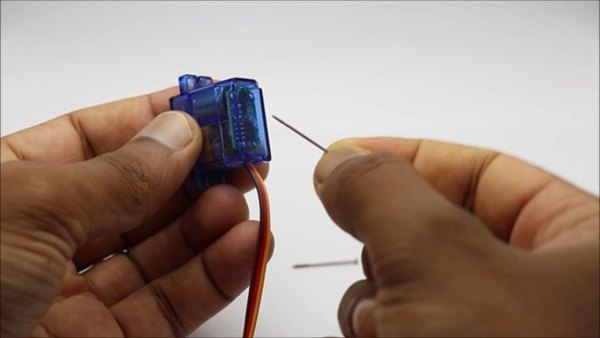

اول از همه باید موتور سروو 180 درجه‌ای که داریم رو به یه موتور 360 درجه (چرخش مداوم) تبدیل کنیم. این کار خیلی راحت‌تر از چیزیه که فکرش رو می‌کنی. برای شروع، پیچ‌گوشتی چهارسو رو بردار و پیچ‌های کوچیک زیر موتور رو باز کن.

حالا که پیچ‌ها باز شدن، قاب بالایی سروو رو با احتیاط جدا کن. زیر این قاب چند تا چرخ‌دنده پلاستیکی می‌بینی که روی هم سوار شدن. ما اینجا فقط با بزرگ‌ترین چرخ‌دنده که بالاتر از بقیه قرار گرفته کار داریم.

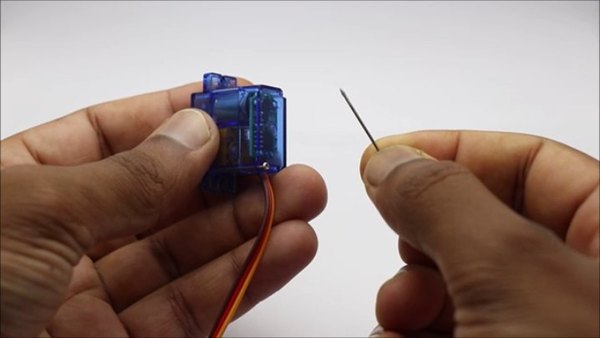

این چرخ‌دنده اصلی رو آروم بکش بیرون. اگه زیرش رو نگاه کنی، یه برآمدگی یا زائده کوچیک می‌بینی که جلوی چرخش کامل رو می‌گیره. این زائده رو با یه سیم‌چین یا کاتر با دقت ببر و صاف کن. بعدش چرخ‌دنده رو دقیقا مثل اولش سر جاش بذار.

+4

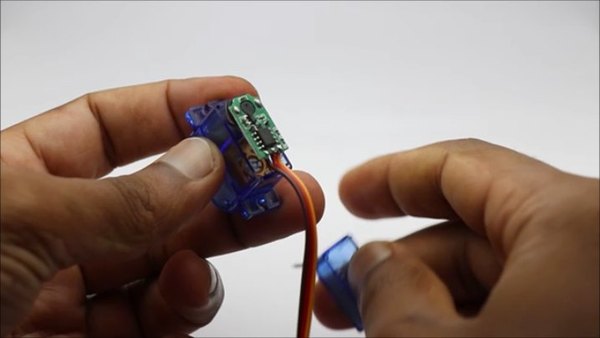

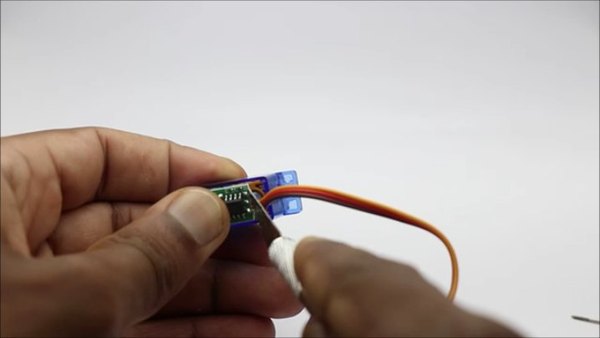

بعد از اصلاح چرخ‌دنده‌ها، بریم سراغ بخش الکترونیکی موتور. حالا قاب پایینی سروو رو باز کن تا به برد مدار چاپی کوچیک داخلش دسترسی پیدا کنی. معمولا سه تا سیم به این برد وصل شده.

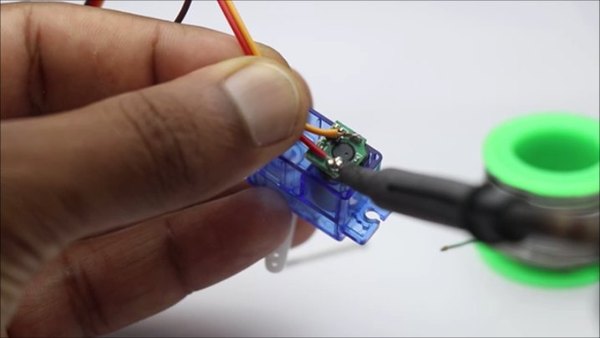

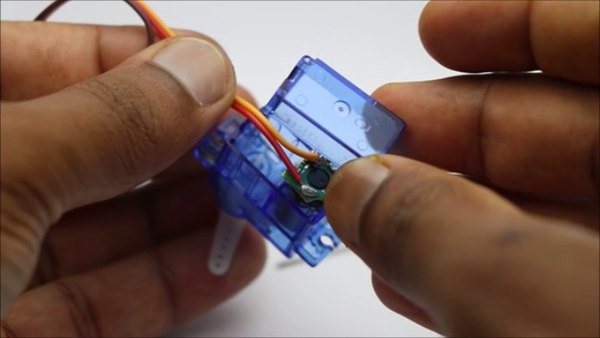

ما به این برد کنترلی نیازی نداریم، پس مدار رو کاملا جدا کن یا سیم‌ها رو از روی برد ببر. هدف اینه که فقط موتور DC کوچیک داخل قاب باقی بمونه. حالا دو تا سیم جدید رو مستقیما به پایه‌های مثبت و منفی خود موتور لحیم کن.

در آخر، قاب پایینی رو ببند و پیچ‌ها رو محکم کن. برای اینکه مطمئن بشی کارت رو درست انجام دادی، بازوی پلاستیکی (Horn) موتور رو روش نصب کن و دو تا سیم موتور رو یه لحظه به باتری بزن. اگه بازو بدون گیر کردن و به صورت 360 درجه چرخید، یعنی کار رو عالی پیش بردی!

+5

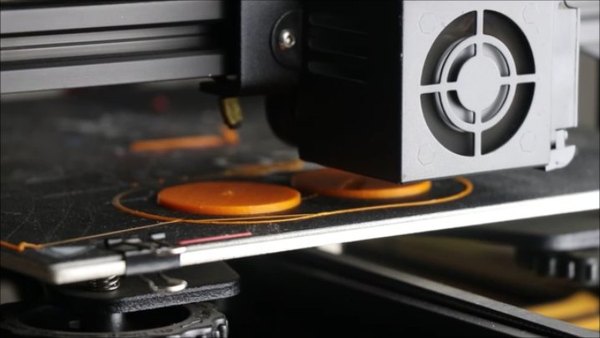

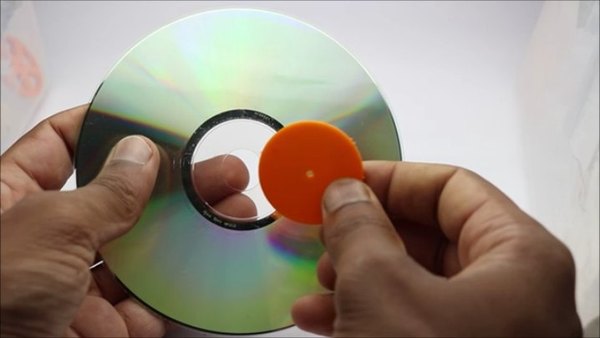

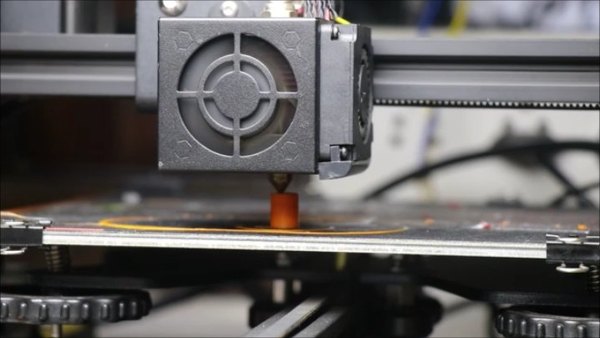

برای اینکه دیسک چرخان (همون سی‌دی) رو به موتور وصل کنیم، به یه قطعه واسط نیاز داریم. یه استوانه ساده و متناسب با ابعاد سوراخ وسط سی‌دی طراحی کردم که می‌تونی فایلش رو با فیلامنت PLA پرینت سه‌بعدی بگیری.

علاوه بر این قطعه، برای ولوم تنظیم سرعت هم یه سرولوم (Knob) طراحی کردم. اگه خودت سرولوم آماده داری می‌تونی این بخش رو بی‌خیال بشی، اما پرینت کردنش هم نهایتا بیست دقیقه وقت می‌بره و ظاهر دستگاهت رو یکپارچه‌تر می‌کنه.

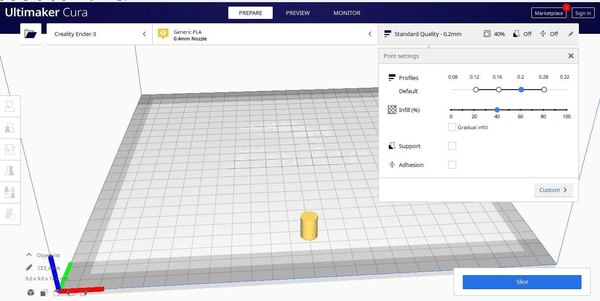

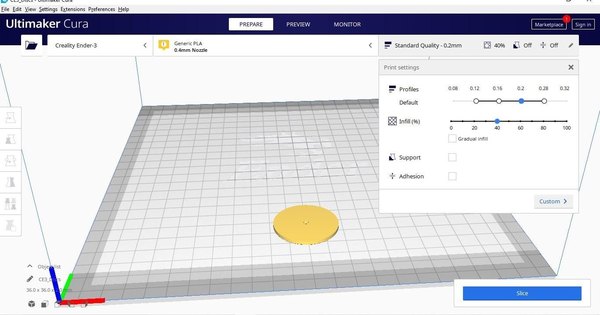

تنظیمات پرینت رو می‌تونی روی حالت استاندارد با تراکم (Infill) حدود 20 درصد بذاری تا هم قطعه محکم باشه و هم سریع پرینت بشه. متریال PLA برای این پروژه کاملا جواب می‌ده و کار رو تمیز درمیاره.

موقع اسلایس کردن فایل‌ها، حتما دقت کن که قطعه استوانه‌ای شکل روی سطح صافش قرار بگیره تا نیازی به ساپورت (Support) نداشته باشی و سطح چاپ یکدست بشه.

اگه بعد از پرینت دیدی قطعه به سختی تو سوراخ سی‌دی جا می‌ره، می‌تونی یه مقدار خیلی کم لبه‌هاش رو سنباده بزنی تا بدون فشار زیاد و کاملا فیکس سر جاش بشینه. حالا که قطعات پرینت‌شده آماده و تمیز شدن، اون‌ها رو کنار بذار تا تو مراحل بعدی، برای مونتاژ نهایی بدنه و مدار ازشون استفاده کنیم.

+3

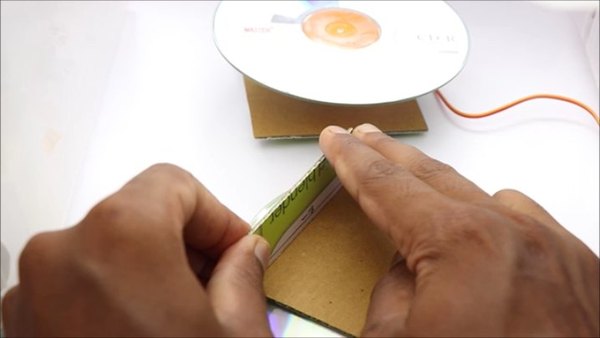

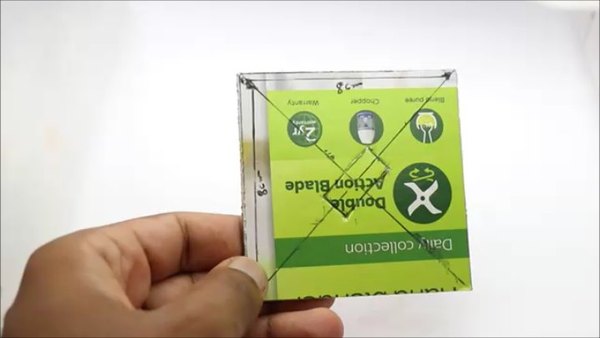

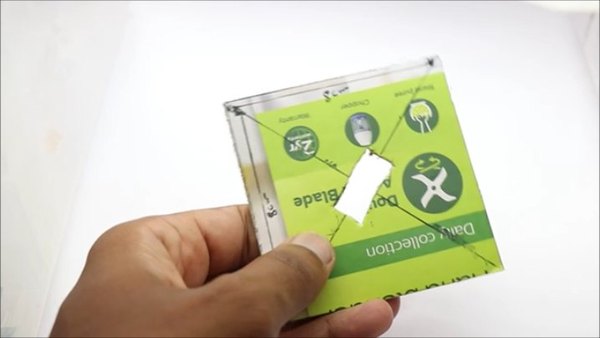

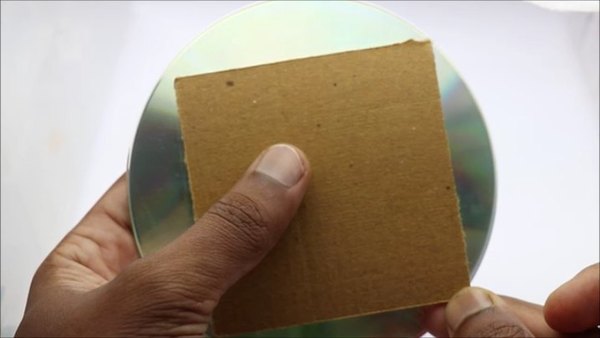

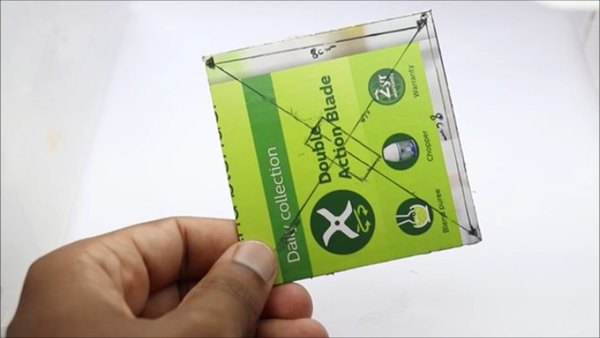

حالا نوبت به ساختن یه بدنه محکم برای نگه داشتن موتور می‌رسه. چند تا تکه مقوای ضخیم یا کارتن رو به شکل مربع برش بزن. روی یکی از این مربع‌ها، دقیقا وسطش رو به اندازه ابعاد بدنه سروو موتور سوراخ کن تا موتور کاملا داخلش کیپ بشه.

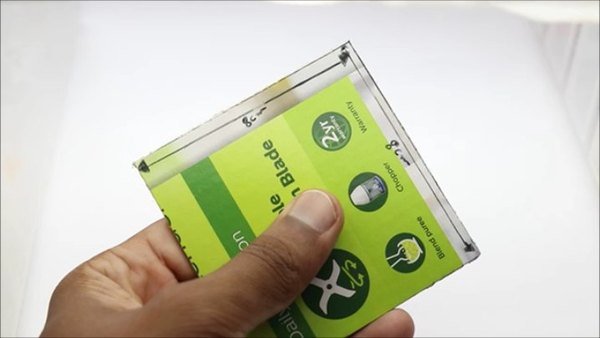

برای دیواره‌های کناری هم چند نوار مقوایی هم‌اندازه ببر تا ارتفاع لازم برای جا گرفتن باتری و بقیه قطعات زیر میز چرخان فراهم بشه.

این تکه‌های مقوایی رو فعلا آماده داشته باش. تو قدم‌های بعدی، وقتی جای قطعات مشخص شد، همه رو با چسب حرارتی به هم متصل می‌کنیم تا یه باکس محکم شکل بگیره.

+4

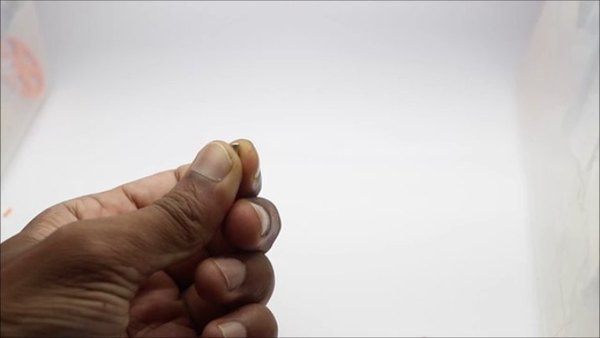

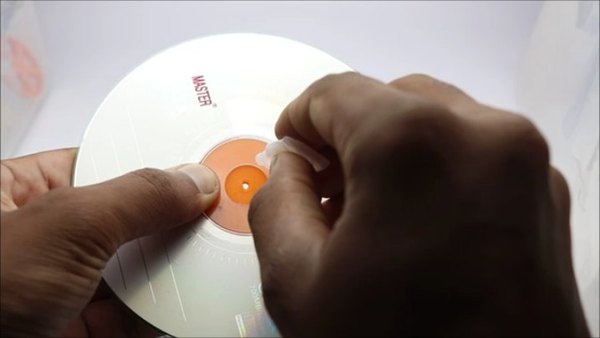

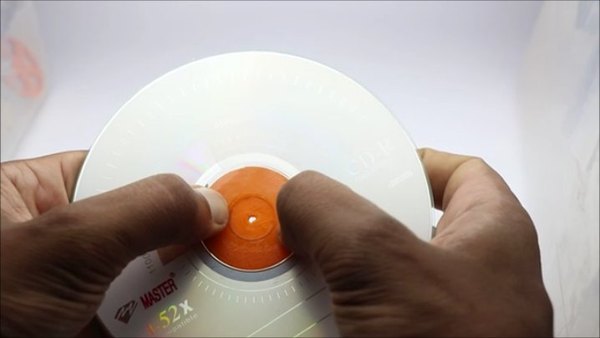

این مرحله خیلی مهمه، چون اگه مرکز ثقل میز دقیق درنیاد، موقع چرخیدن لنگ می‌زنه. اول قطعه پرینت‌شده رو با یه قطره چسب قطره‌ای یا حرارتی، دقیقا وسط سی‌دی بچسبون. بعدش بازوی پلاستیکی (Horn) موتور رو داخل این قطعه قرار بده و با همون پیچ کوچیک مخصوص موتور، محکم ببندش.

با این کار، بازوی موتور دقیقا به مرکز سی‌دی پیچ شده. حالا موتوری که به سی‌دی وصل شده رو داخل سوراخ اون مقوای مربعی که قبلا ساختی قرار بده و با چسب حرارتی دورتادور موتور رو روی مقوا فیکس کن.

یه تست کوچیک انجام بده؛ صفحه رو با دست بچرخون تا مطمئن بشی هیچ‌جای سی‌دی به سطح مقوا گیر نمی‌کنه و کاملا روان حرکت می‌کنه. اگه گیر داشت، یه مقدار فاصله موتور تا مقوا رو تنظیم کن.

+2

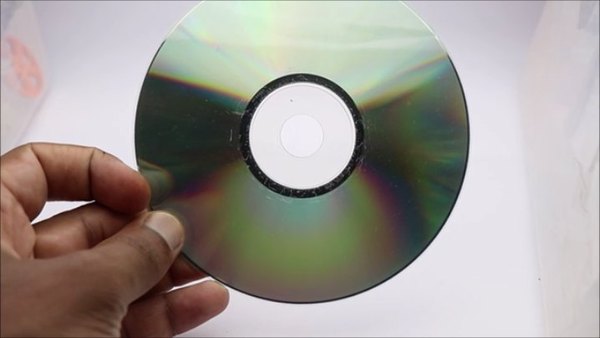

برای اینکه پروژه نهایی تمیزتر و شیک‌تر به نظر برسه، تصمیم گرفتم از دومین سی‌دی به عنوان کفی دستگاه استفاده کنم. اما سی‌دی به تنهایی برای کفی کافی نیست، پس باید دیواره‌های مقوایی رو بهش اضافه کنیم.

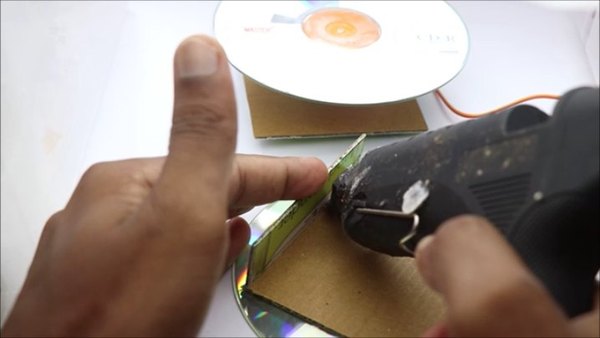

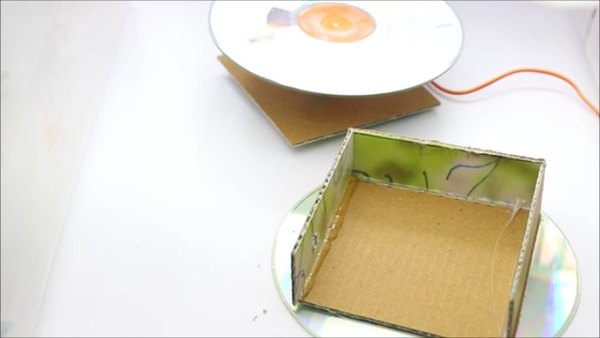

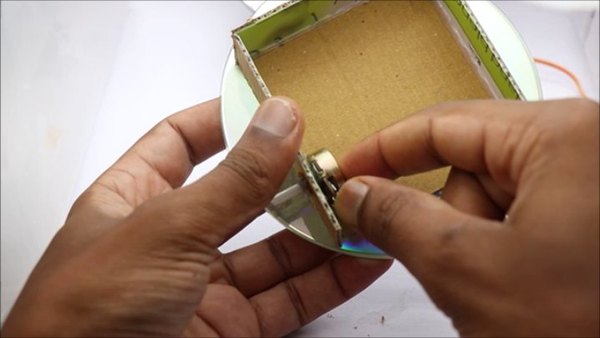

دیواره‌های مقوایی رو دور سی‌دی زیرین بچسبون و بعد مقوای بالایی (که موتور بهش وصله) رو روی این دیواره‌ها سوار کن. این ترکیب باعث می‌شه پایه‌مون فوق‌العاده باثبات بشه؛ مخصوصا وقتی باتری رو داخلش قرار بدیم، وزن باتری تعادل خیلی خوبی به کل سیستم می‌ده.

+5

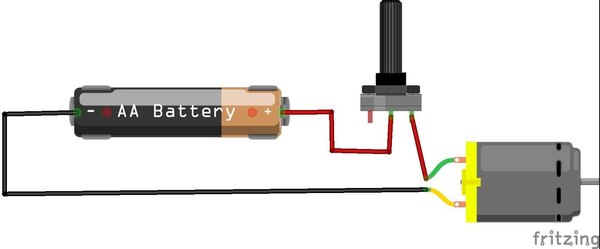

بریم سراغ سیم‌کشی که خیلی ساده‌ست. پتانسیومتر سه تا پایه داره. سیم مثبت باتری رو به یکی از پایه‌های کناری پتانسیومتر وصل کن.

بعد پایه وسط پتانسیومتر رو به یکی از سیم‌های موتور لحیم کن. سیم منفی باتری رو هم مستقیم به سیم دوم موتور وصل کن. با این کار، پتانسیومتر نقش یه کنترل‌کننده ولتاژ ساده رو بازی می‌کنه.

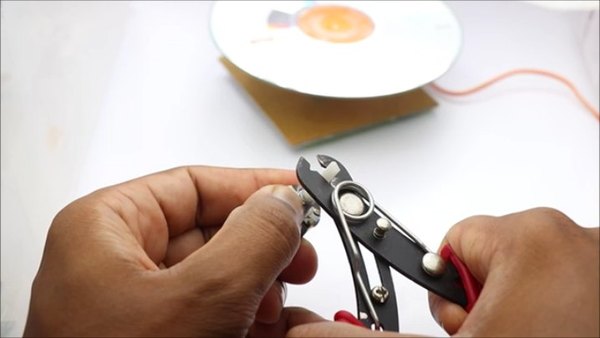

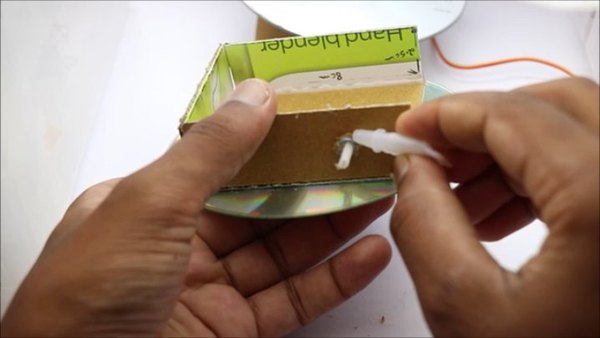

حالا که مدارت تکمیل شده، پتانسیومتر رو از یه سوراخ روی دیواره مقوایی رد کن و با مهره‌اش سفت کن؛ بعد سرولوم رو روش فشار بده تا جا بیفته. جاباتری رو هم داخل فضای خالی باکس قرار بده و اتصالات رو با چسب برق عایق کن.

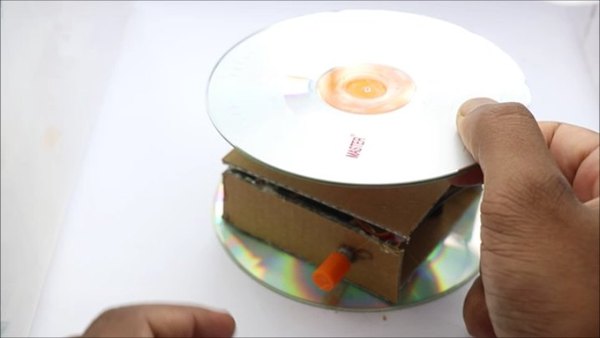

در نهایت، لبه‌های بالایی بدنه رو چسب بزن و قاب رویی رو کامل ببند. چند دقیقه صبر کن تا چسب‌های حرارتی کاملا خشک بشن و بدنه دستگاه سفت و یکپارچه بشه. خب، بخش سخت کار تموم شد! حالا یه دستگاه کنترل سرعت داری که آماده‌ست تا بهترین ویدیوها رو برای پروژه‌هات ثبت کنه.

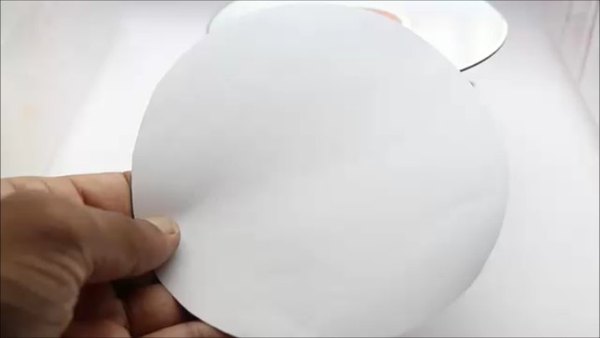

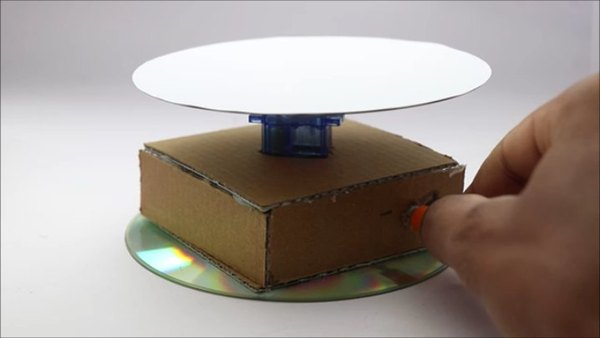

برای محکم‌کاری، هر درز و شکافی که روی بدنه مقوایی می‌بینی رو با چسب حرارتی بپوشون. فقط یادت باشه یه طرف رو برای درآوردن باتری و شارژ کردنش باز بذاری. برای استفاده از این میز، کافیه یه برگه کاغذ سفید (مثلا A4) رو به عنوان پس‌زمینه زیر کار قرار بدی و قطعه‌ات رو روی سی‌دی بالایی بذاری.

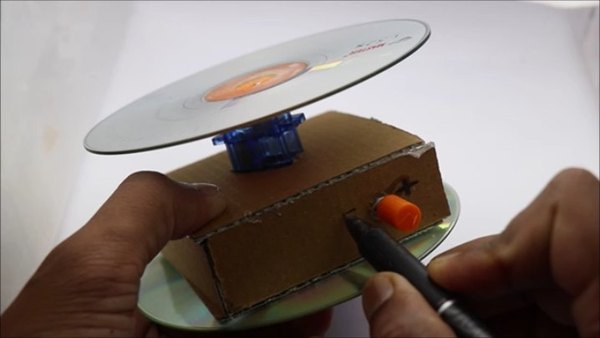

حالا آروم‌آروم ولوم پتانسیومتر رو بچرخون تا میز شروع به حرکت کنه. می‌تونی سرعت رو دقیقا متناسب با نیازت برای عکاسی تنظیم کنی. دوربینت رو بکار و شروع کن به فیلم‌برداری!

وقتی کارت تموم شد، ولوم رو تا آخر کم کن تا موتور بایسته و بعد باتری رو دربیار. با هر بار شارژ کامل باتری لیتیومی، می‌تونی ساعت‌ها عکاسی و فیلم‌برداری کنی و از نتیجه حرفه‌ای کارت لذت ببری.

امیدوارم از ساخت این میز چرخان عکاسی لذت برده باشی. دیدی که چطور می‌شه با چند تا وسیله بازیافتی و ساده، یه ابزار فوق‌العاده برای استودیو ساخت که خروجی کار رو چند پله ارتقا می‌ده. حتما این گجت رو بساز و اگه نظر یا سوالی داشتی، تو بخش کامنت‌ها با ما در میان بذار. مرسی که تا انتهای این آموزش از آیسی‌مدار همراه بودی؛ موفق باشی!
