مدار کنترل صوتی با آردوینو و گوشی اندروید

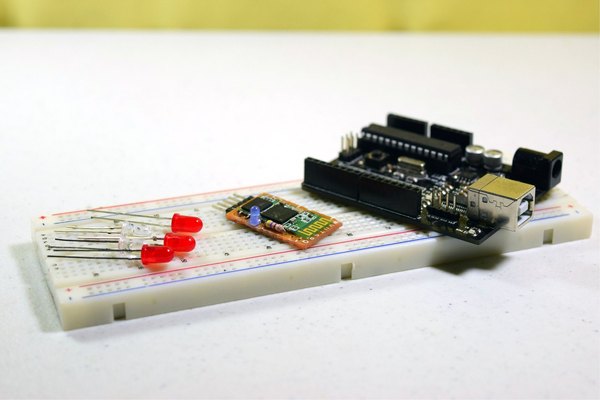

برای شروع این پروژه جذاب، به چند تا قطعه الکترونیکی ساده نیاز داری. هسته اصلی مدارمون یه برد آردوینو UNO هست که فرمان‌ها رو پردازش می‌کنه. در کنارش، یه ماژول بلوتوث HC-05 داریم تا ارتباط بی‌سیم بین گوشی و آردوینو رو برقرار کنیم.

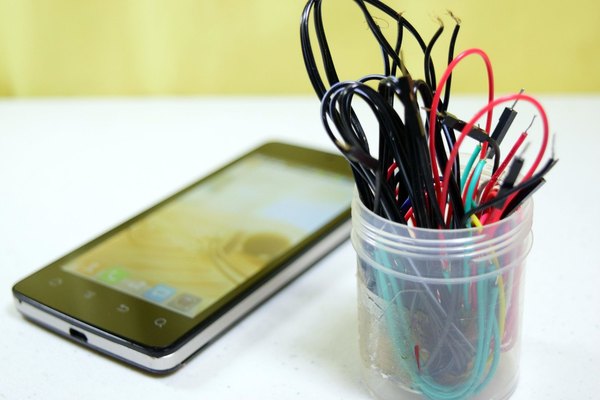

برای دیدن نتیجه کار هم از چند تا ال‌ای‌دی استفاده می‌کنیم. لیست دقیق قطعات رو تو بخش نیازمندی‌ها برات نوشتیم تا راحت بتونی تهیه‌شون کنی.

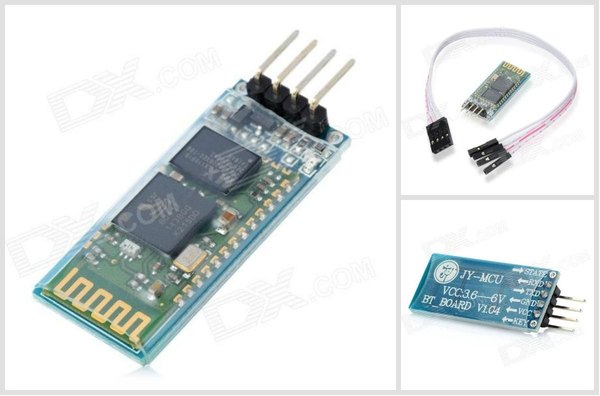

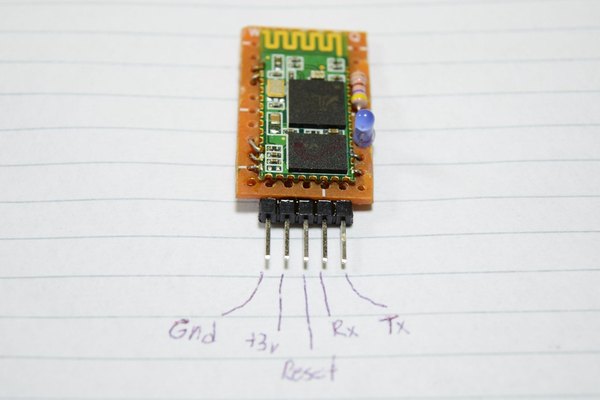

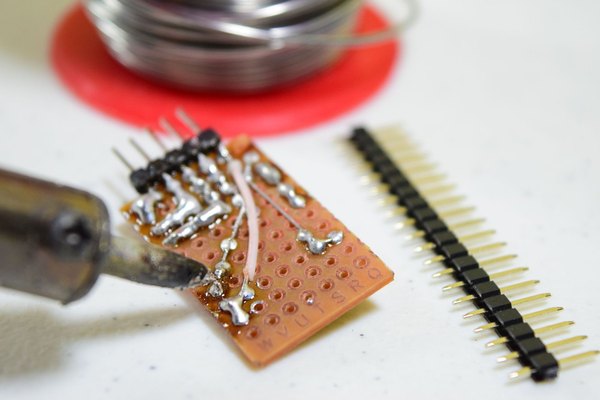

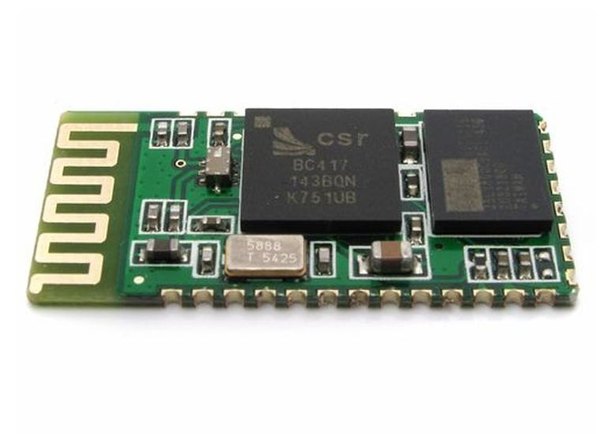

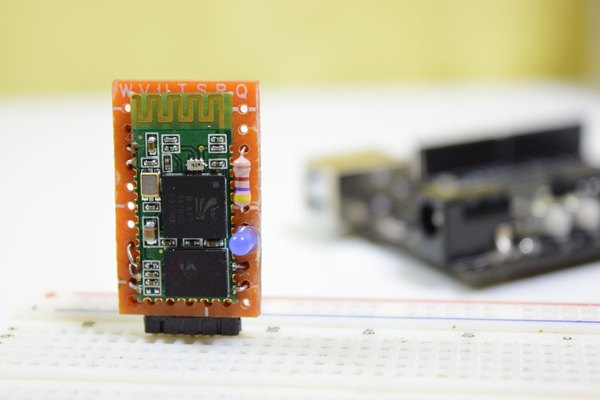

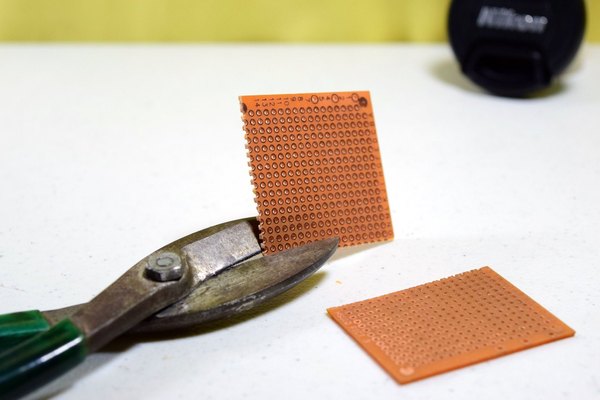

اول از همه باید ماژول بلوتوث رو بررسی کنی. ماژول‌های HC-05 معمولا روی یه برد راه‌انداز مونتاژ شدن و پین‌هدر دارن که کار رو خیلی راحت می‌کنه. اگه نسخه خام این ماژول رو داری، بهتره اون رو روی یه تیکه برد سوراخ‌دار لحیم کنی تا موقع کار آسیب نبینه.

لحیم کردن مستقیم سیم‌ها به پایه‌های ریز ماژول خام اصلا ایده خوبی نیست و ممکنه خیلی زود قطع بشن. البته اگه از ماژول‌های بلوتوث استاندارد بازار استفاده کنی که خودشون پایه دارن، دیگه نیازی به این دردسرها نیست. این ماژول‌های آماده رو می‌تونی مستقیم و خیلی شیک روی برد بورد قرار بدی.

استفاده از این ماژول‌ها کاملا تست‌شده و بی‌نقصه. با این کار خیالت راحته که ارتباط بلوتوثی مدار با گوشی کاملا پایدار می‌مونه و موقع ارسال فرمان‌های صوتی هیچ اختلالی به وجود نمیاد.

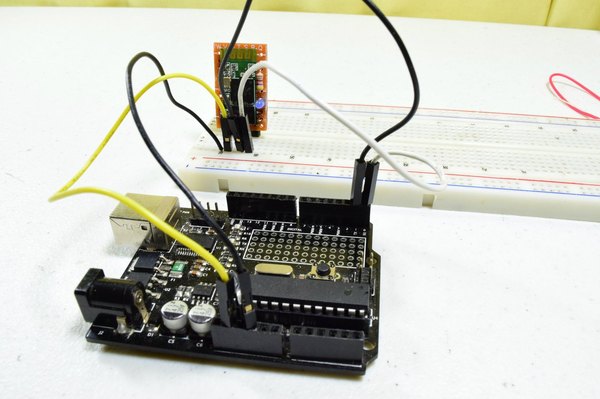

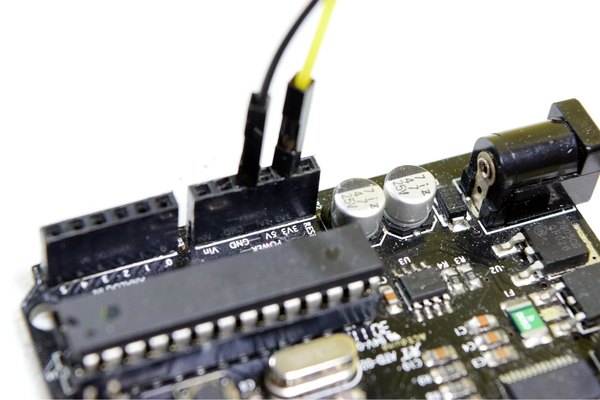

حالا بریم سراغ سیم‌کشی مهم‌ترین بخش مدار. ماژول بلوتوث رو روی برد بورد بذار و تغذیه‌اش رو وصل کن. حواست باشه که ماژول‌های خام HC-05 با ولتاژ 3.3 ولت کار می‌کنن و نباید به 5 ولت وصل بشن. اما اگه از ماژول‌های دارای رگولاتور داخلی استفاده می‌کنی، می‌تونی مستقیم به همون پین 5 ولت آردوینو متصلش کنی.

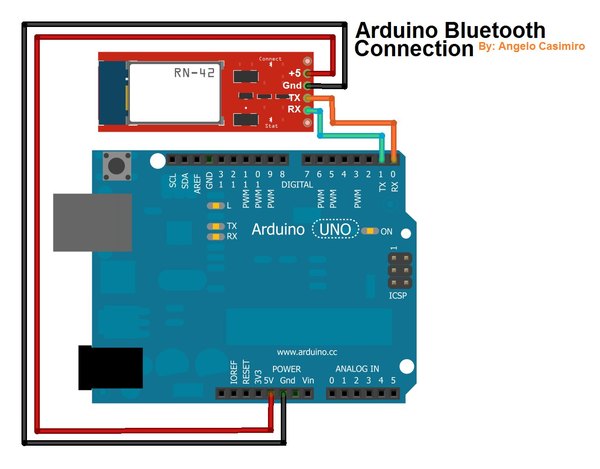

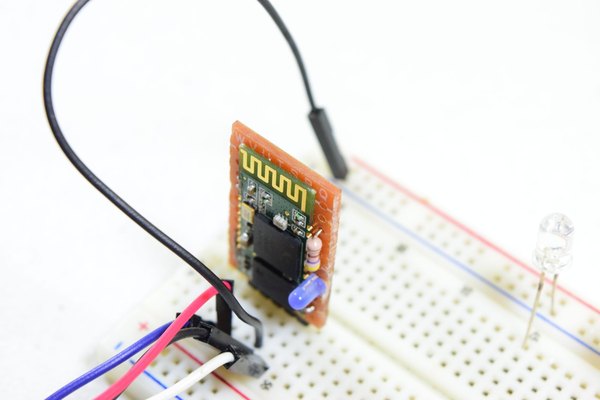

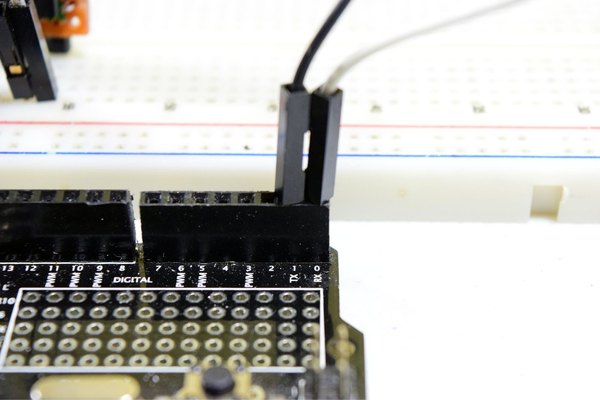

بعد از تغذیه، باید پایه‌های ارتباط سریال رو متصل کنی. پایه TX ماژول بلوتوث رو به پایه RX آردوینو (پین 0) و پایه RX ماژول رو به پایه TX آردوینو (پین 1) وصل کن. همیشه یادت باشه که توی ارتباط سریال، گیرنده به فرستنده و برعکس متصل می‌شه.

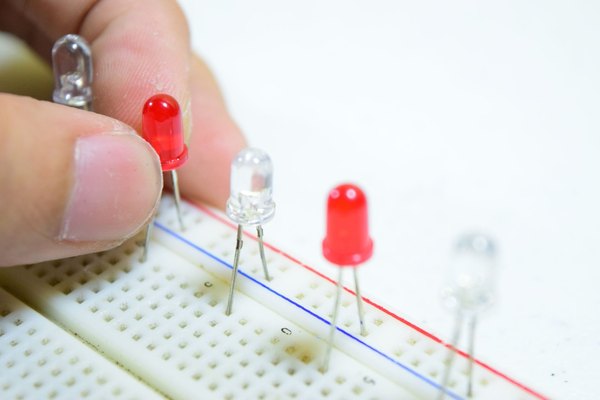

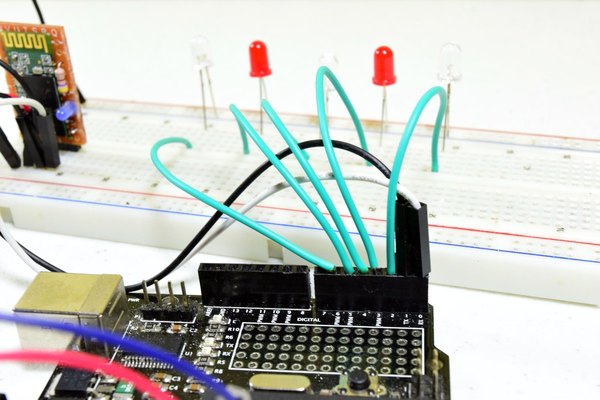

تو این مرحله باید خروجی‌ها رو مشخص کنیم تا وقتی فرمان صوتی دادی، روشن شدنشون رو ببینی. پایه‌های مثبت یا همون آند هر پنج تا ال‌ای‌دی رو به ترتیب به پین‌های دیجیتال 2، 3، 4، 5 و 6 آردوینو وصل کن. پایه‌های منفی یا کاتدشون رو هم به ردیف منفی برد بورد ببر و از اونجا یه سیم مشترک به پایه GND آردوینو متصل کن.

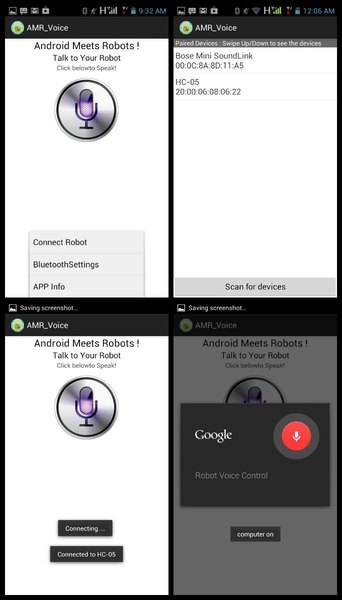

حالا که همه‌چیز آماده‌ست، باید اپلیکیشن کنترل صوتی رو روی گوشی اندرویدیت نصب کنی. وارد تنظیمات بلوتوث گوشیت شو، ماژول HC-05 رو پیدا کن و باهاش جفت شو. این برنامه صدای تو رو می‌شنوه، به متن تبدیل می‌کنه و مستقیم برای آردوینو می‌فرسته تا مدارت به حرف بیاد!

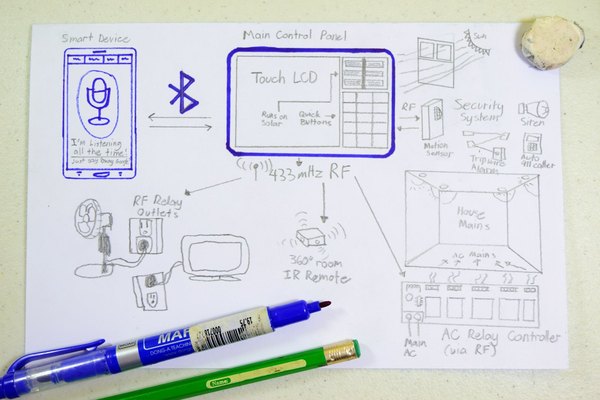

خسته نباشی! الان یه مدار هوشمند داری که با شنیدن صدات واکنش نشون می‌ده. این پروژه یه شروع عالی برای ورود به دنیای اینترنت اشیاست و می‌تونی به جای ال‌ای‌دی، رله بذاری و لامپ‌های واقعی اتاق رو کنترل کنی.
