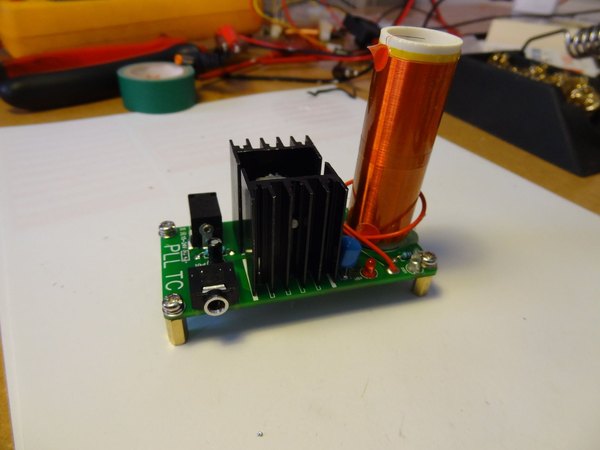

کویل تسلای موزیکال؛ پروژهای جذاب با کیت آماده
کویل تسلا یکی از اون پروژههای الکترونیکی جذابیه که هر کسی رو مجذوب خودش میکنه. دیدن قوسهای الکتریکی که تو هوا پخش میشن و از اون جالبتر، پخش موسیقی از طریق همین جرقهها، تجربهایه که تو کمتر مداری پیدا میشه. خبر خوب اینه که با وجود کیتهای آماده، ساختن یه مینی تسلا کویل اصلا کار سخت و پیچیدهای نیست.
تو این پروژه قراره با هم قطعات یه کیت آماده کویل تسلای موزیکال رو روی برد مونتاژ کنیم. این کار علاوه بر اینکه یه تمرین عالی برای بالا بردن مهارت لحیمکاریه، در نهایت یه گجت رومیزی فوقالعاده خفن بهت میده که میتونی باهاش بقیه رو شگفتزده کنی.
ما تو آیسیمدار این آموزش رو جوری برات آماده کردیم که قدمبهقدم پیش بری و بدون هیچ دردسری قطعات رو سر جای درستشون قرار بدی. پس هویه و وسایل کارت رو آماده کن تا بریم سراغ ساخت این مدار هیجانانگیز!
قطعات موردنیاز
- 2 عدد هیتسینک
- 4 عدد مقاومت
- کانکتور تغذیه مادگی DC
- جک صوتی مادگی
- 2 عدد ماسفت
- ترانزیستور
- 2 عدد الایدی (آبی و قرمز)
- 2 عدد خازن
- 4 عدد اسپیسر به همراه پیچ
- کابل AUX
- برد مدار چاپی (PCB)
- سیمپیچ ثانویه
- 1 تکه سیم مسی کوتاه
- 1 بسته خمیر سیلیکون
- لامپ نئون کوچک
تهیه کیت قطعات تسلا کویل

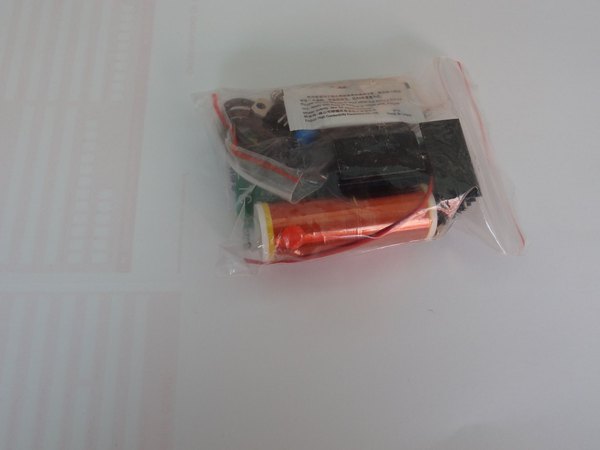

برای شروع، اول از همه باید کیت آماده این تسلا کویل رو تهیه کنی. این کیتها تو فروشگاههای قطعات الکترونیک پیدا میشن و همه قطعاتی که برای ساخت نیاز داری رو یکجا دارن. میتونی قطعات رو جداگانه هم بگیری، اما خرید کیت آماده کار رو خیلی راحتتر و منظمتر میکنه.

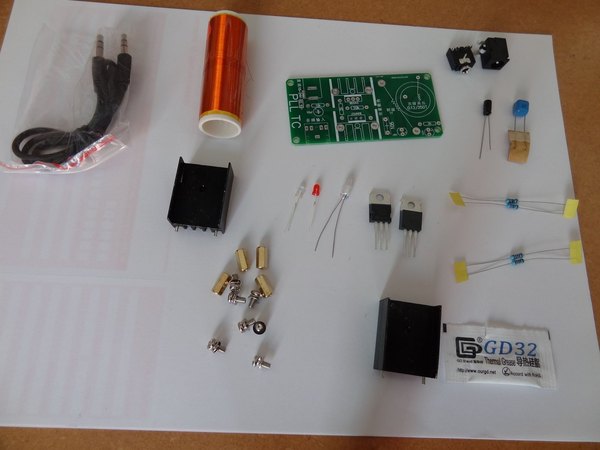

بررسی قطعات داخل جعبه
- 2 عدد هیتسینک
- 2 عدد مقاومت (گروه اول)
- 2 عدد مقاومت (گروه دوم)
- 1 عدد کانکتور تغذیه DC مادگی
- 1 عدد جک صدای مادگی
- 1 عدد ماسفت
- 1 عدد ماسفت
- 1 عدد ترانزیستور
- 2 عدد الایدی (آبی و قرمز)
- 1 عدد خازن
- 1 عدد خازن
- 4 عدد پیچ و اسپیسر
- 1 عدد کابل AUX
- 1 عدد برد PCB
- 1 عدد سیمپیچ ثانویه
- 1 تکه سیم
- 1 بسته کوچک خمیر سیلیکون
- 1 عدد لامپ نئون

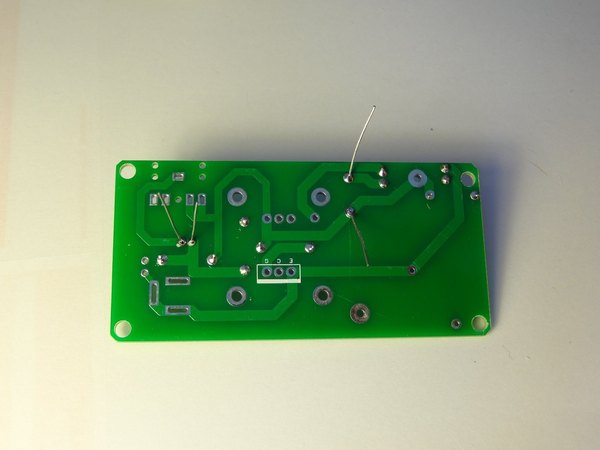

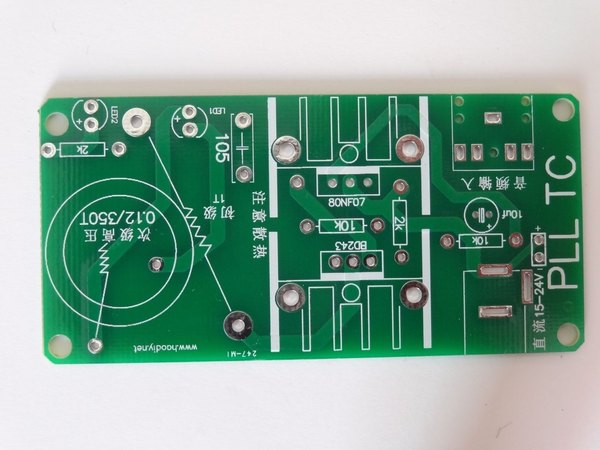

لحیمکاری مقاومتها روی برد
داخل این کیت 4 تا مقاومت وجود داره که باید اول از همه سراغشون بریم:

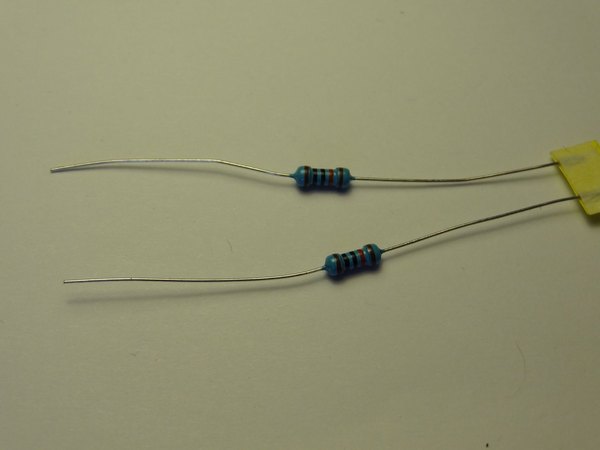

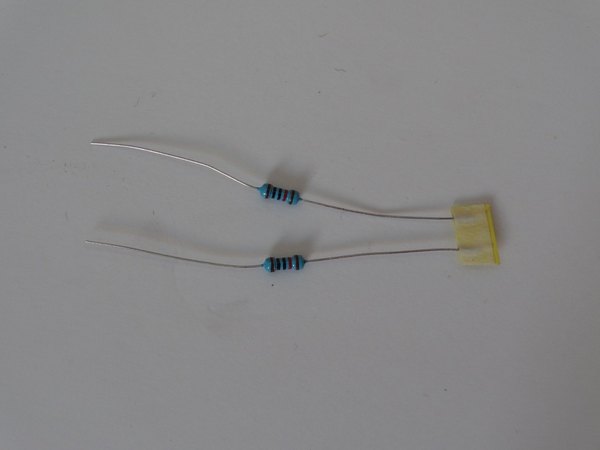

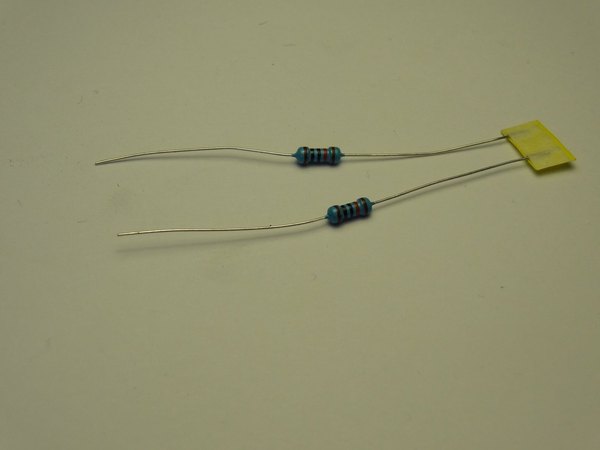

- دو عدد مقاومت 2 کیلواهم با نوارهای رنگی قرمز-مشکی-مشکی-قهوهای
- دو عدد مقاومت 10 کیلواهم با نوارهای رنگی قهوهای-مشکی-مشکی-قرمز

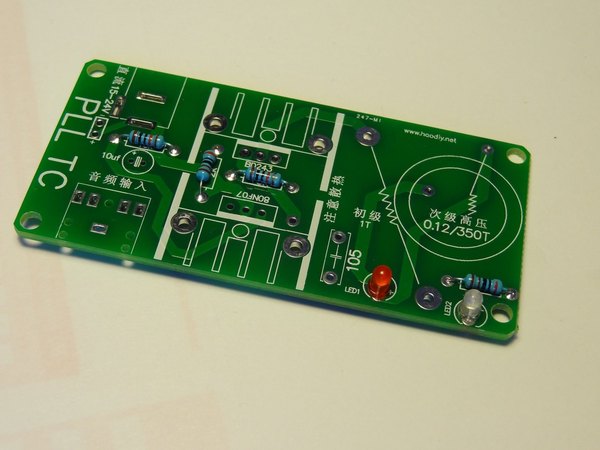

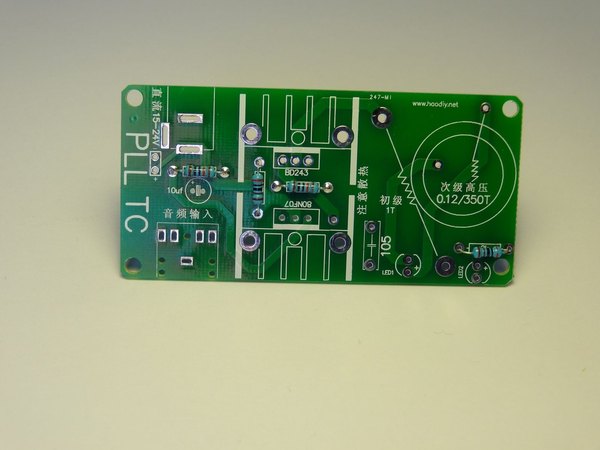

حالا طبق راهنمای چاپشده روی برد (همون نوشتههای سفیدرنگ)، هر مقاومت رو سر جای خودش قرار بده و پایههاش رو لحیم کن. میتونی از عکسها هم برای پیدا کردن جای دقیقشون کمک بگیری.
نصب الایدیهای نشانگر

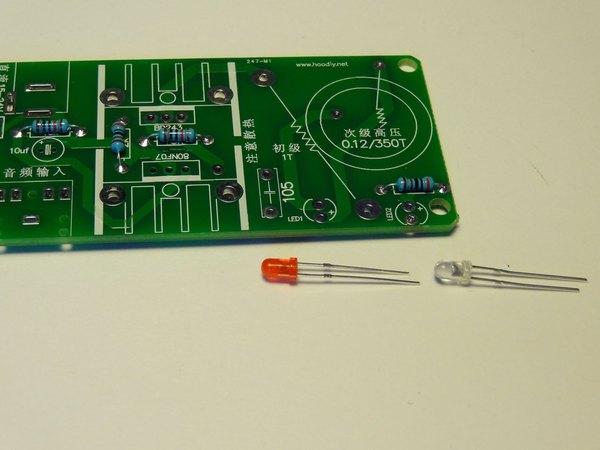

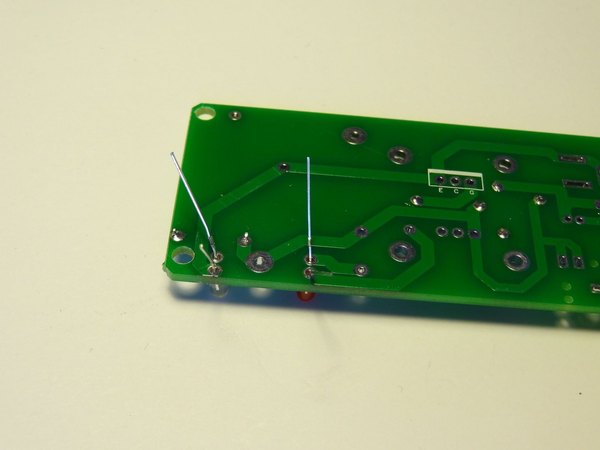

موقع نصب الایدیها خیلی مهمه که حواست به قطبیت اونا باشه تا برعکس لحیمشون نکنی. روی برد علامتهای "+" کشیده شده که نشون میده پایه مثبت یا آنود (همون پایه بلندتر الایدی) باید اونجا قرار بگیره. یه ترفند دیگه هم اینه که به لبه صاف پلاستیک پایین الایدی دقت کنی؛ این قسمت که پایه منفی یا کاتد (پایه کوتاهتر) هست، باید دقیقا روی بخش صاف دایره چاپشده روی برد بشینه.

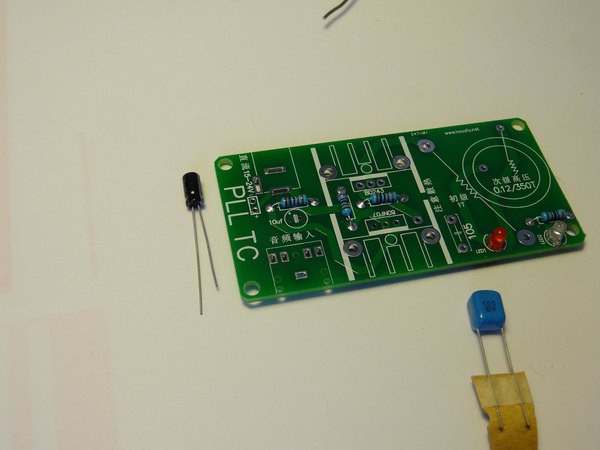

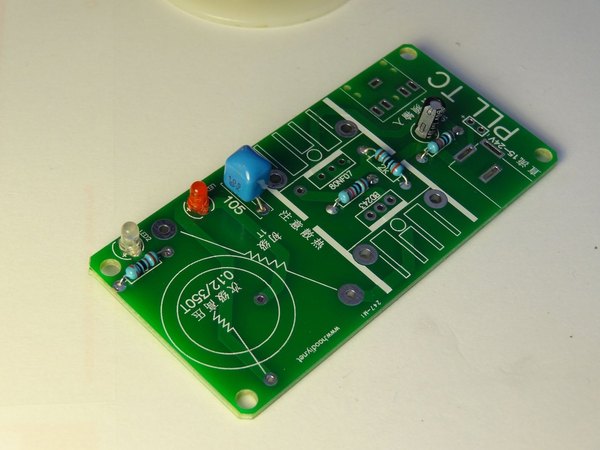

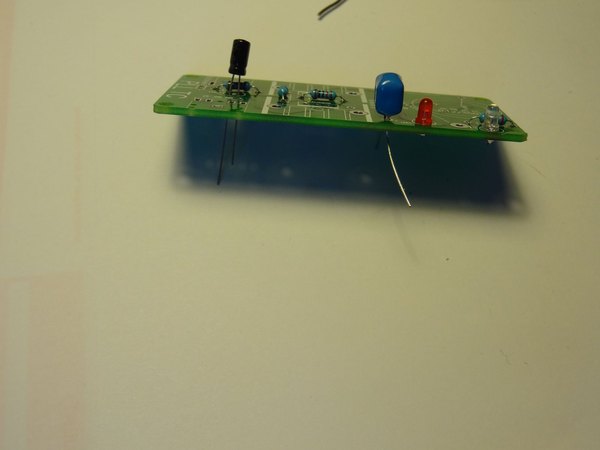

قرار دادن خازنها در مدار

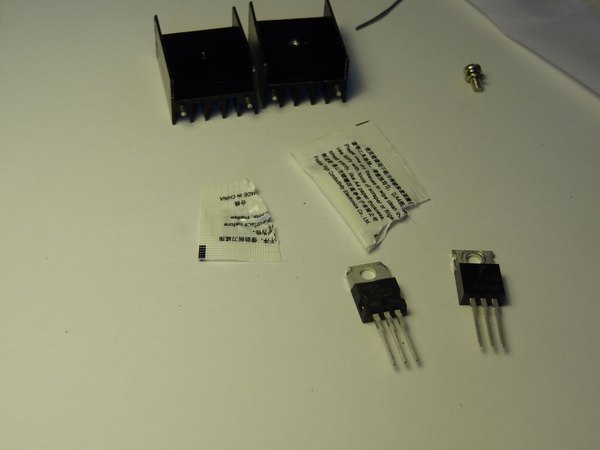

آمادهسازی ماسفتها و هیتسینک

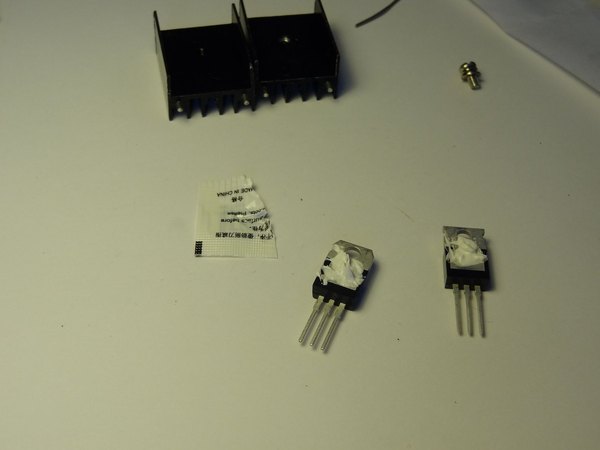

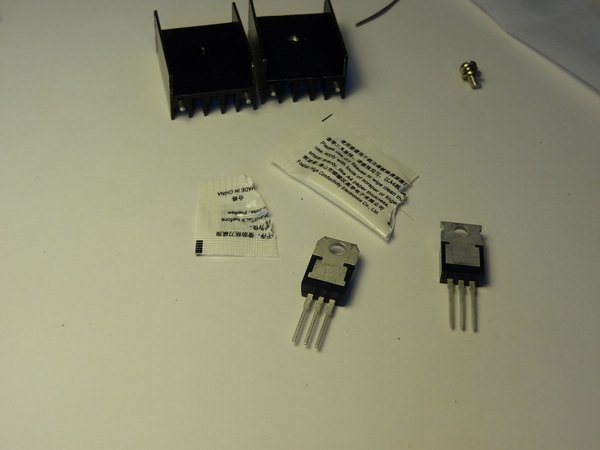

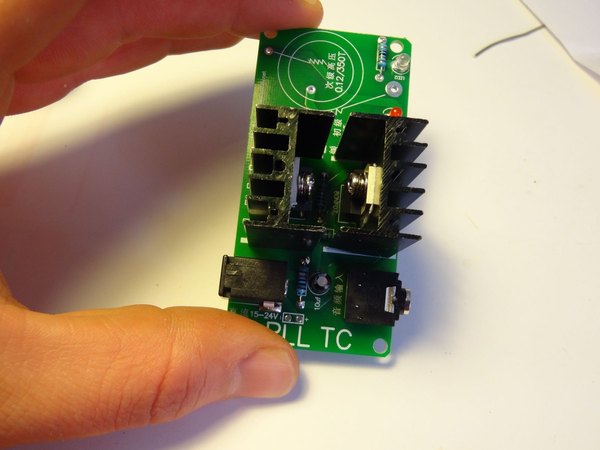

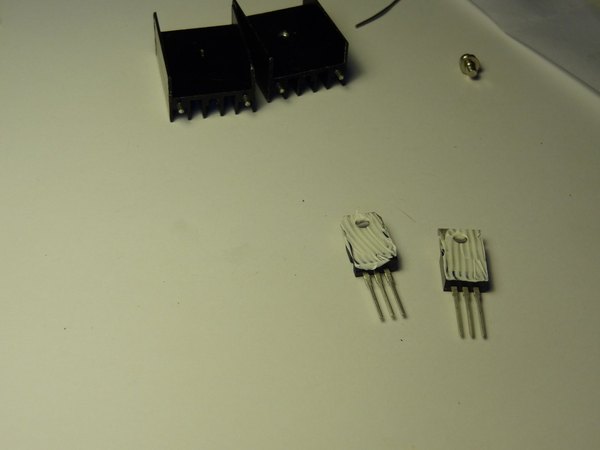

قبل از اینکه بخوای ماسفتها رو روی هیتسینکها (خنککنندهها) پیچ کنی، حتما باید بینشون یه مقدار خمیر سیلیکون بزنی. این کار باعث میشه حرارت خیلی بهتر منتقل بشه و قطعاتت موقع کار آسیب نبینن.

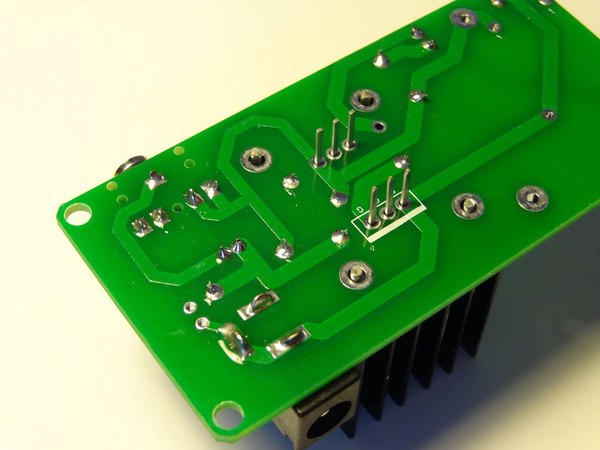

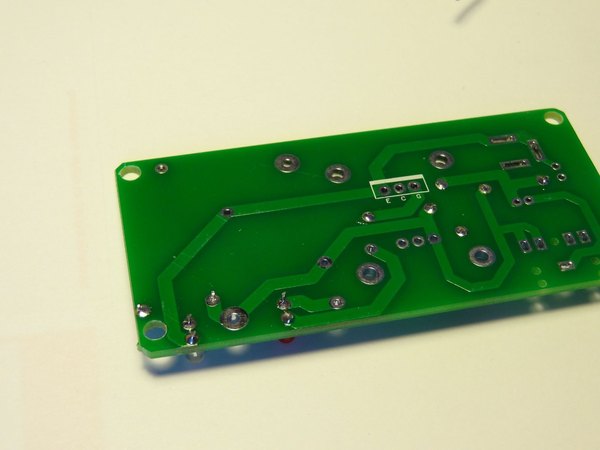

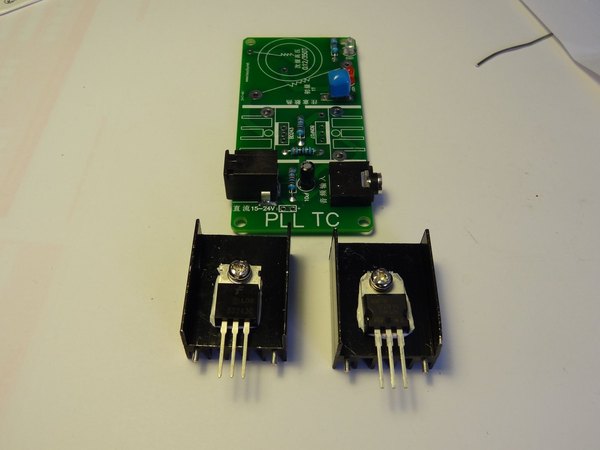

نصب نهایی ماسفتها روی برد

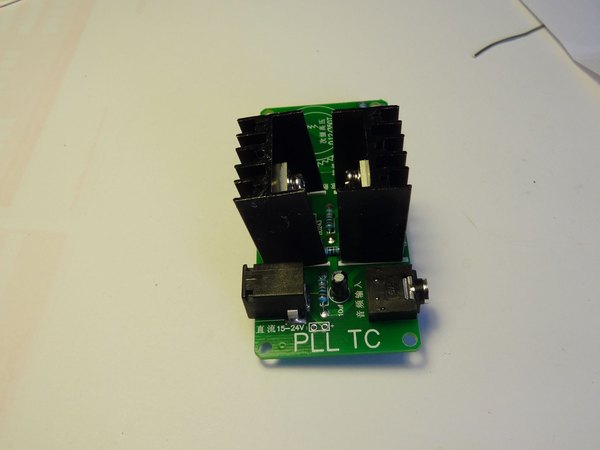

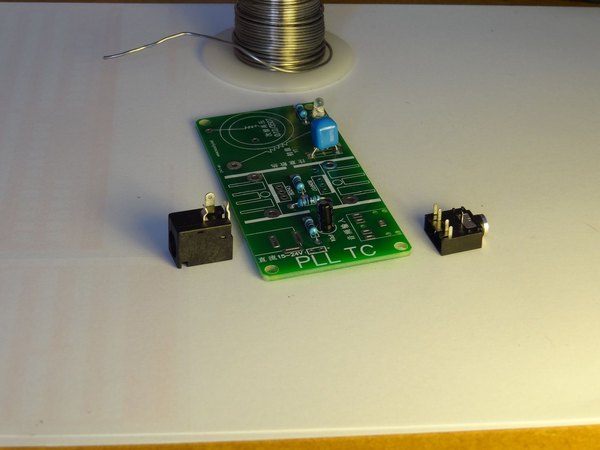

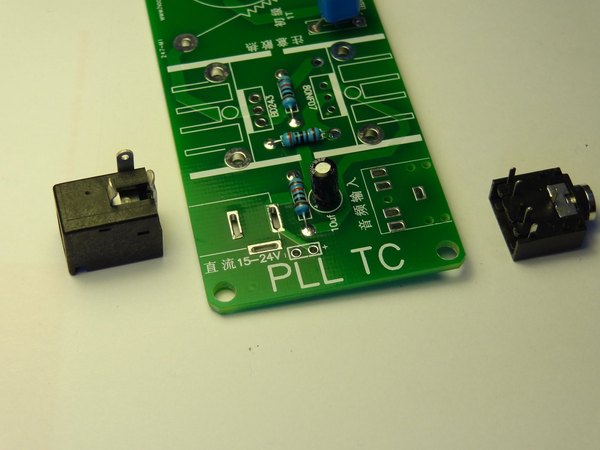

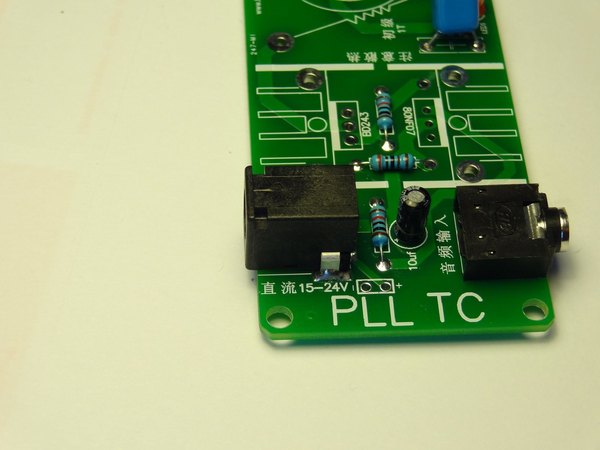

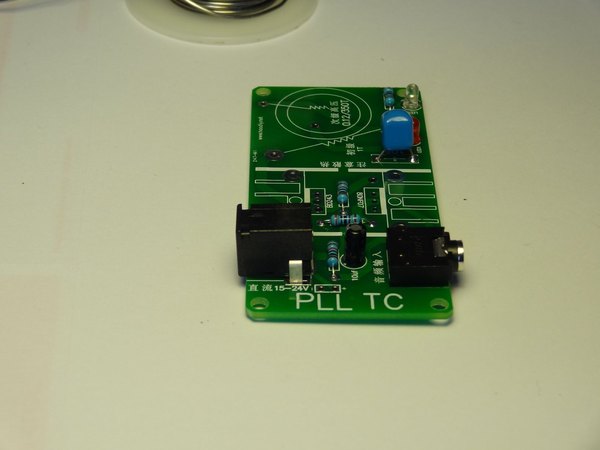

لحیمکردن جکهای ارتباطی

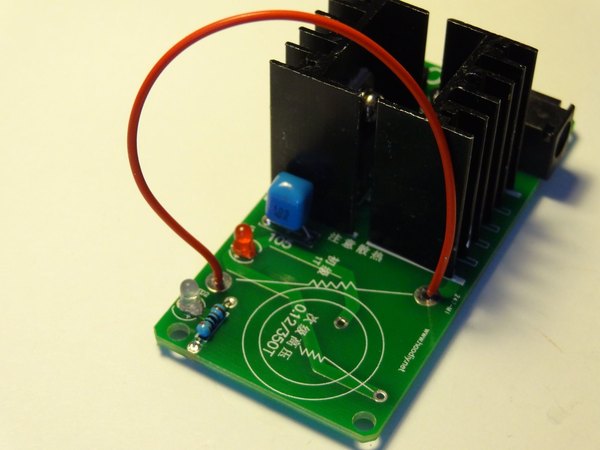

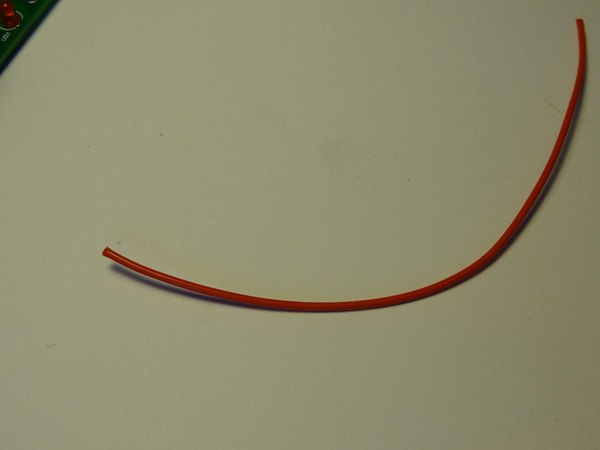

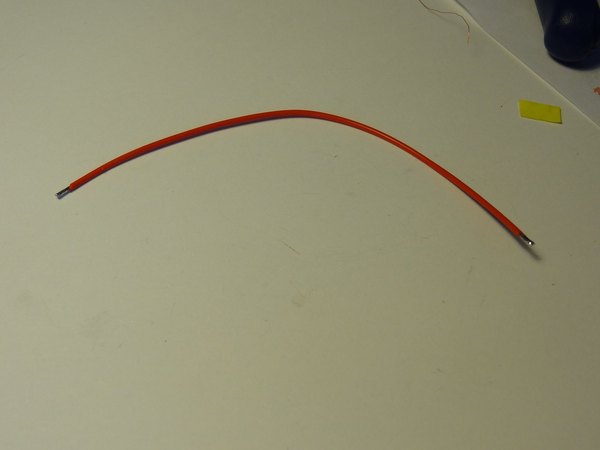

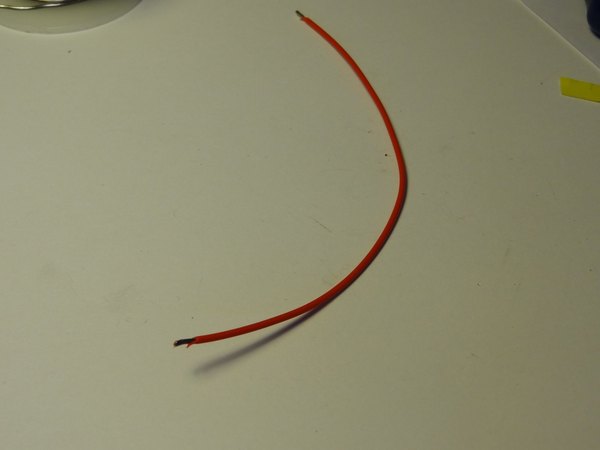

ساخت سیمپیچ اولیه (Primary Coil)

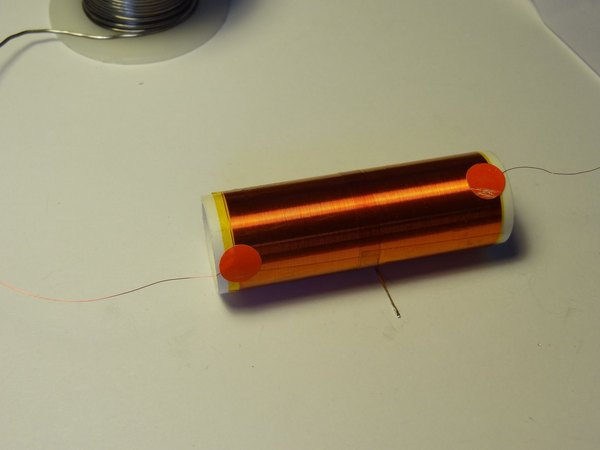

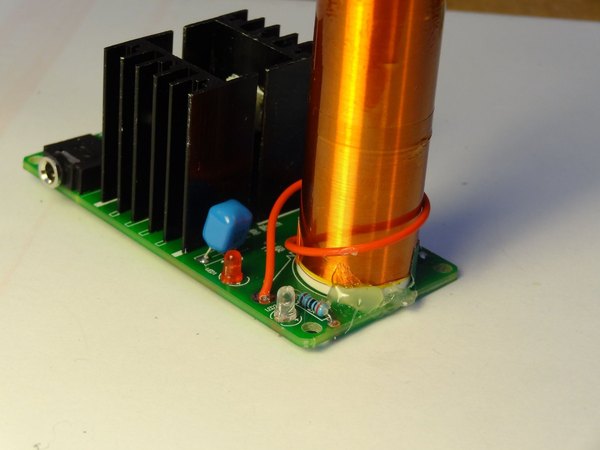

آمادهسازی و نصب سیمپیچ ثانویه

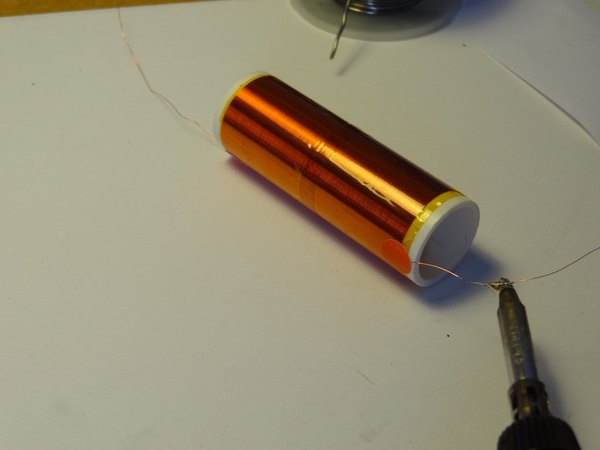

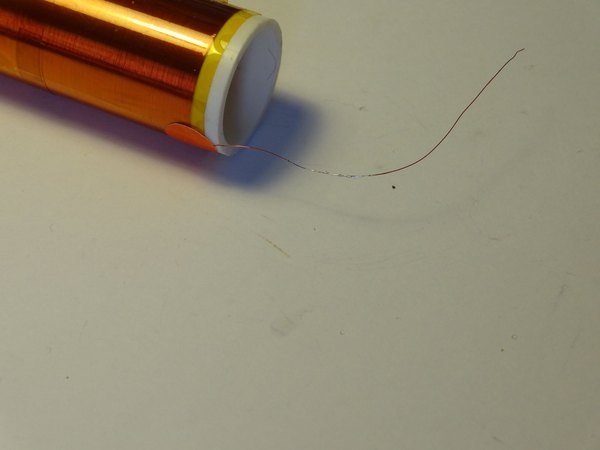

قبل از اینکه سیمپیچ ثانویه رو روی برد نصب کنی، باید یه سری آمادهسازیها انجام بدی. اول باید یه مقدار از سیم دو سر سیمپیچ رو بیرون بکشی. برای اینکه بتونی این سیمها رو لحیم کنی، حتما باید روکش لاکی اونا رو از بین ببری.
برای این کار چند تا راه داری:
- کشیدن سمباده روی سیم برای پاک کردن روکش لاکی
- سوزاندن روکش لاکی با استفاده از فندک
- تراشیدن ملایم روکش با یه چاقو یا کاتر
- تنظیم هویه روی داغترین دما و ذوب کردن مستقیم قلع روی سیم (ترفندی که معمولا جواب میده!)

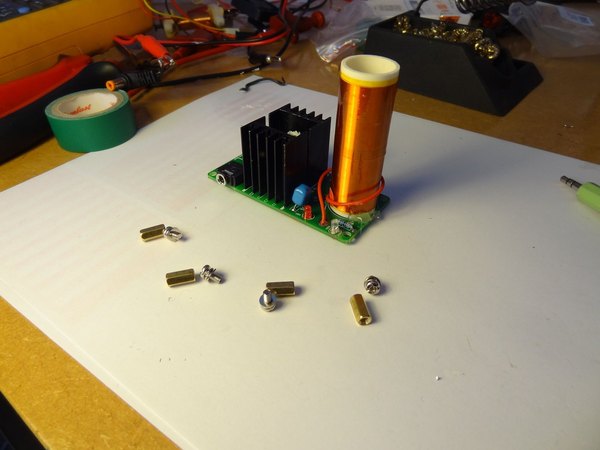

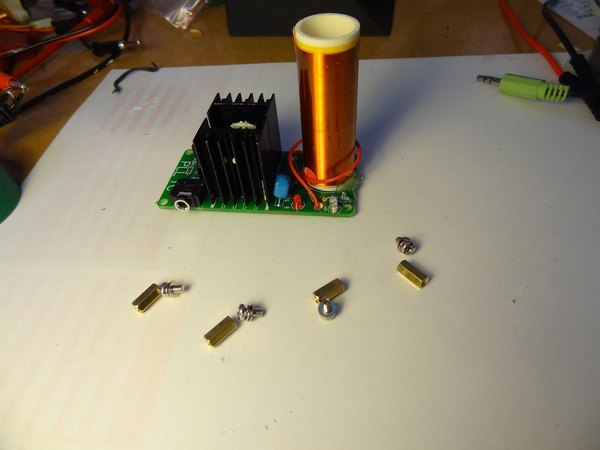

بستن اسپیسرها به عنوان پایه

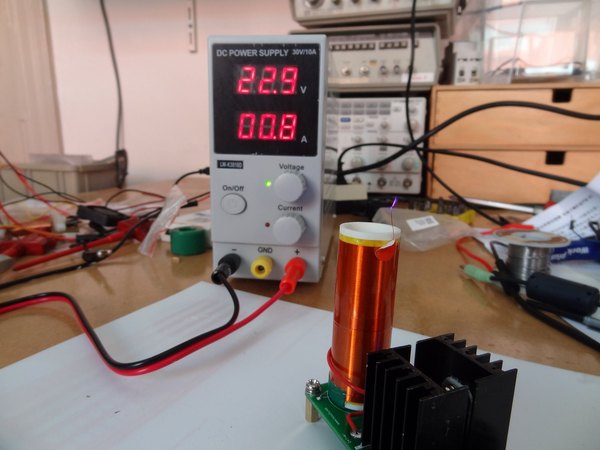

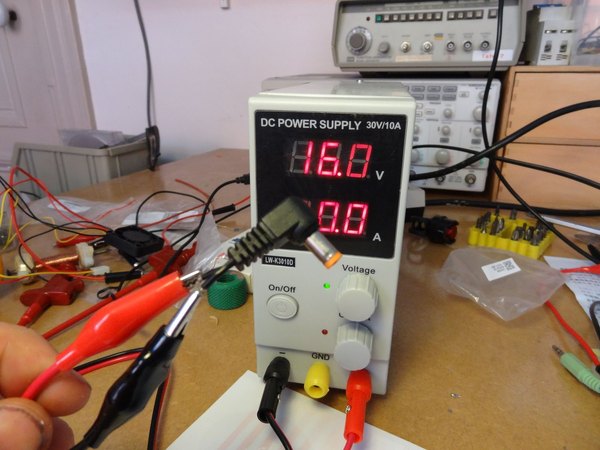

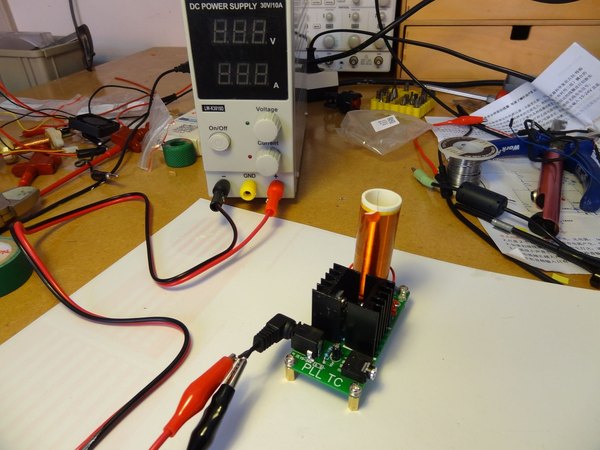

تست اولیه مدار بدون موسیقی

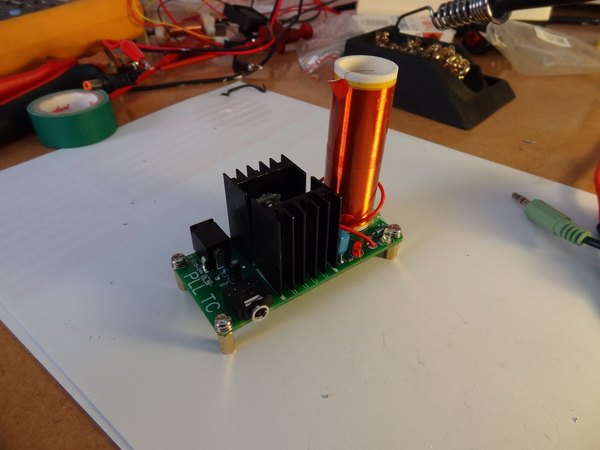

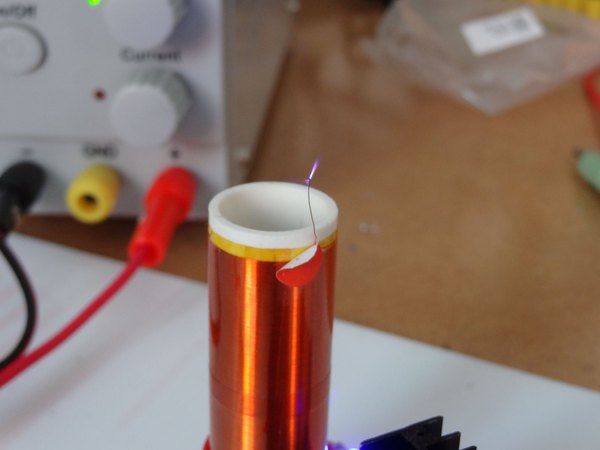

پایان کار و تست موسیقی کویل تسلا
تو میتونی اولین سازنده باشی!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
