مدار اینورتر 1.5 به 220 ولت با MJE13005
روشنایی اضطراری | روشنکردن لامپهای LED | ساخت اینورتر پرتابل
توضیحات
مدار مبدل 1.5 به 220 ولت یک مدار خیلی جالبی هست که با یک باتری کوچیک 1.5 ولت، برق 220 ولت تولید میکنه.

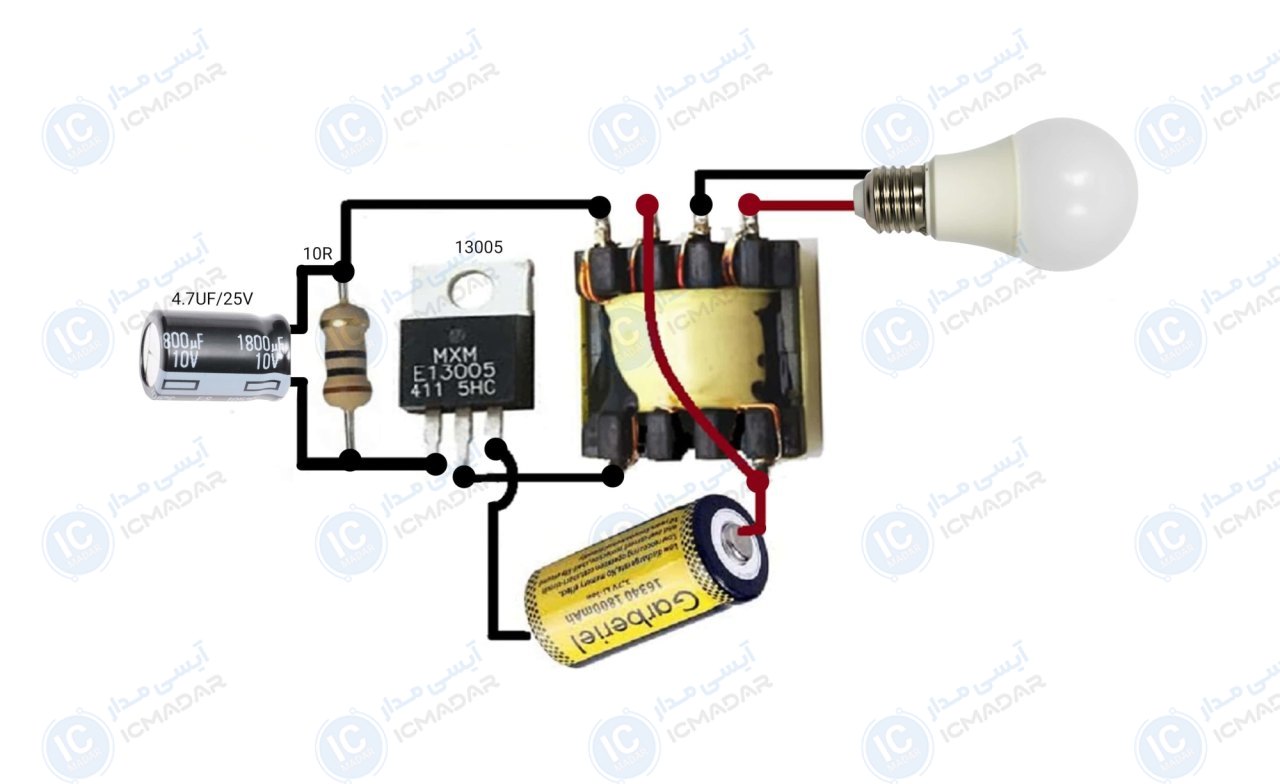

قطعات اصلی مثل خازن 4.7 میکروفاراد، مقاومت 10 اهم، ترانزیستور E13005 و یک ترانس از شارژرهای قدیمی در این مدار استفاده شده.
پایه مثبت خازن به مقاومت و بعدش به ترانس وصل میشه، و پایه منفی هم به ترانزیستور میرسه. این مدار کامل تست شده و هیچ مشکلی نداره، فقط اتصالات رو دقیق انجام بدین و حتماً لامپ LED با ولتاژ 220 ولت بهش وصل کنید.
نحوه کار مدار به اینصورت هست که باتری 1.5 ولت، برق رو تأمین می
مشخصات فنی
- • درایو قدرت : تک ترانزیستور
- • ولتاژ خروجی : 220 ولت
- • نوع ولتاژ خروجی : متناوب
- • ماکزیموم توان خروجی : 5 وات
- • ولتاژ تغذیه : 1.5 تا 3.7 ولت
- • فرکانس خروجی: 50 هرتز
- • نوع ولتاژ ورودی : مستقیم
- • شکل موج : مربعی
- • پی سی بی : _
- • تعداد قطعات : 3 عدد
لیست قطعات
- ترانزیستور 13005
- مقاومت 10 اهم
- خازن 4.7 میکرو فاراد 25 ولت
آشنایی با قطعات مدار

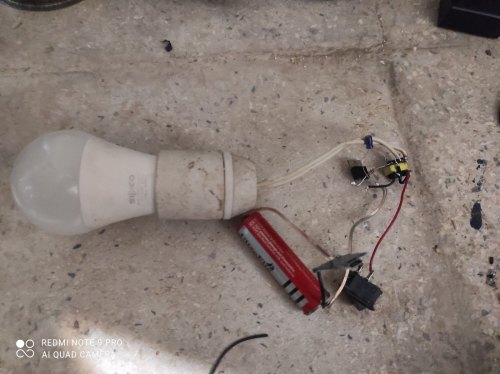

تا الان ۶ نفر این پروژه رو ساختند!
