مدار اینورتر 220 ولت 100 وات
روشن کردن لامپ در قطعی برق | استفاده در سیستمهای خورشیدی | تأمین برق تجهیزات اضطراری
توضیحات

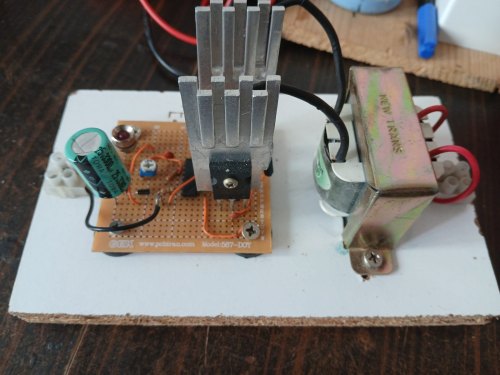

این مدار یه اینورتر خیلی کاربردیه که میتونه برق 12 ولت DC باتری رو به 220 ولت AC تبدیل کنه. با این مدار میشه توی مواقع قطعی برق، دستگاههای برقیتون رو روشن نگه دارید.

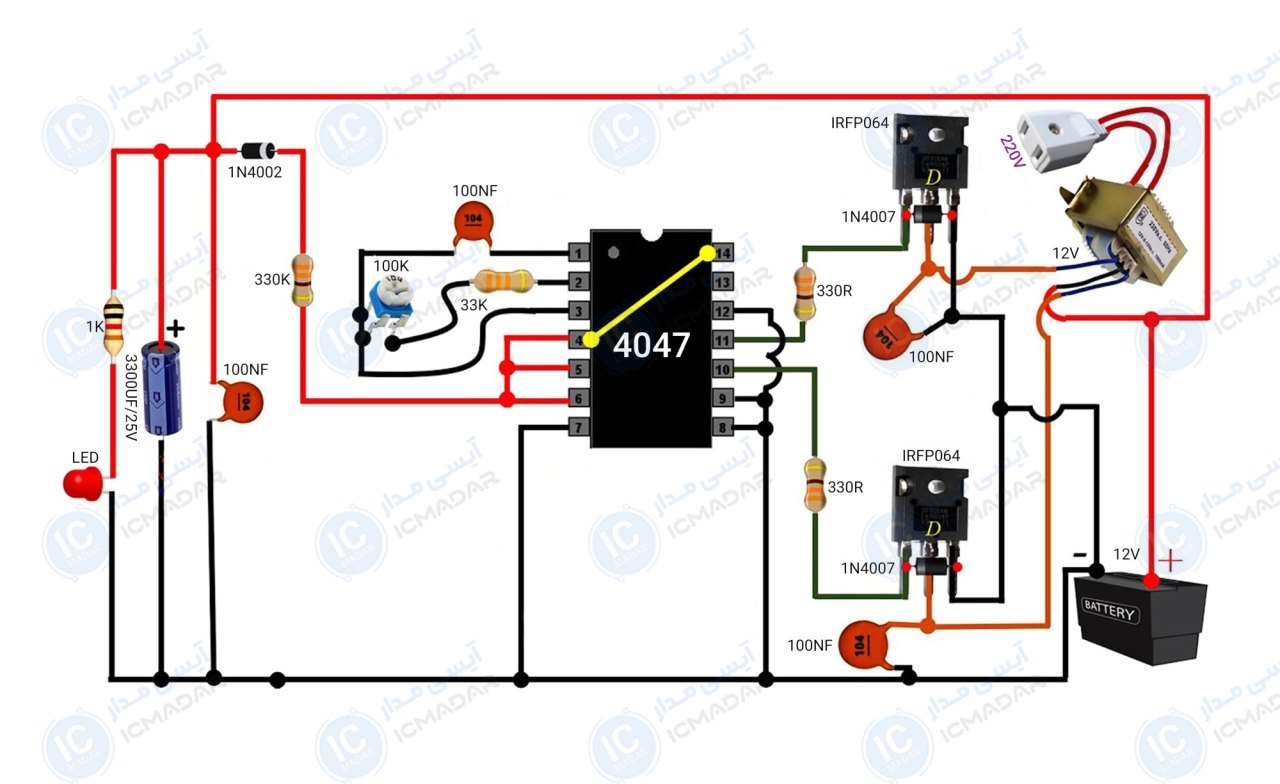

قلب مدار، آیسی 4047 هست که موج مربعی تولید میکنه و با کمک ماسفت های IRFP064 این سیگنال تقویت میشه تا برای ترانس 5 آمپر آماده بشه و ولتاژ رو به 220 ولت برسونه.
کارکرد مدار خیلی مطمئن و پایداره و با طراحی سادهاش میتونه توی خونه یا حتی کاربردهای صنعتی کوچیک استفاده بشه. دیودهای 1N4007 نقش حفاظتی دارند و خازنهای 100 نانوفاراد هم ن
مشخصات فنی
- • ولتاژ خروجی : 230 ولت
- • نوع خروجی : متناوب
- • توان خروجی : 100 وات
- • ولتاژ تغذیه : 12 ولت
- • نوع سیگنال : موج مربعی
- • بهرهوری مدار : بالاتر از 85%
- • فرکانس خروجی : 50/60 هرتز
- • قابلیت تنظیم فرکانس : دارد
- • پی سی بی : 55 در 45 میلمیتر
- • تعداد قطعات : 18 عدد
لیست قطعات
- آیسی 4047
- ماسفت IRFP064 دو عدد
- مقاومت 1 کیلو اهم
- خازن 3300 میکرو فاراد 25 ولت
- خازن عدسی 100 نانو فاراد چهار عدد
- پتانسیومتر 100 کیلو اهم
- ال ای دی قرمز مات
- مقاومت 33 کیلو اهم
- مقاومت 330 اهم سه عدد
- دیود 1N4007 سه عدد
آشنایی با قطعات مدار
تا الان ۳ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
