مدار جلوه های نوری
تزئینات نوری خونه | تزئینات جشن و مهمانی | ساخت گجتهای نوری کوچک
توضیحات

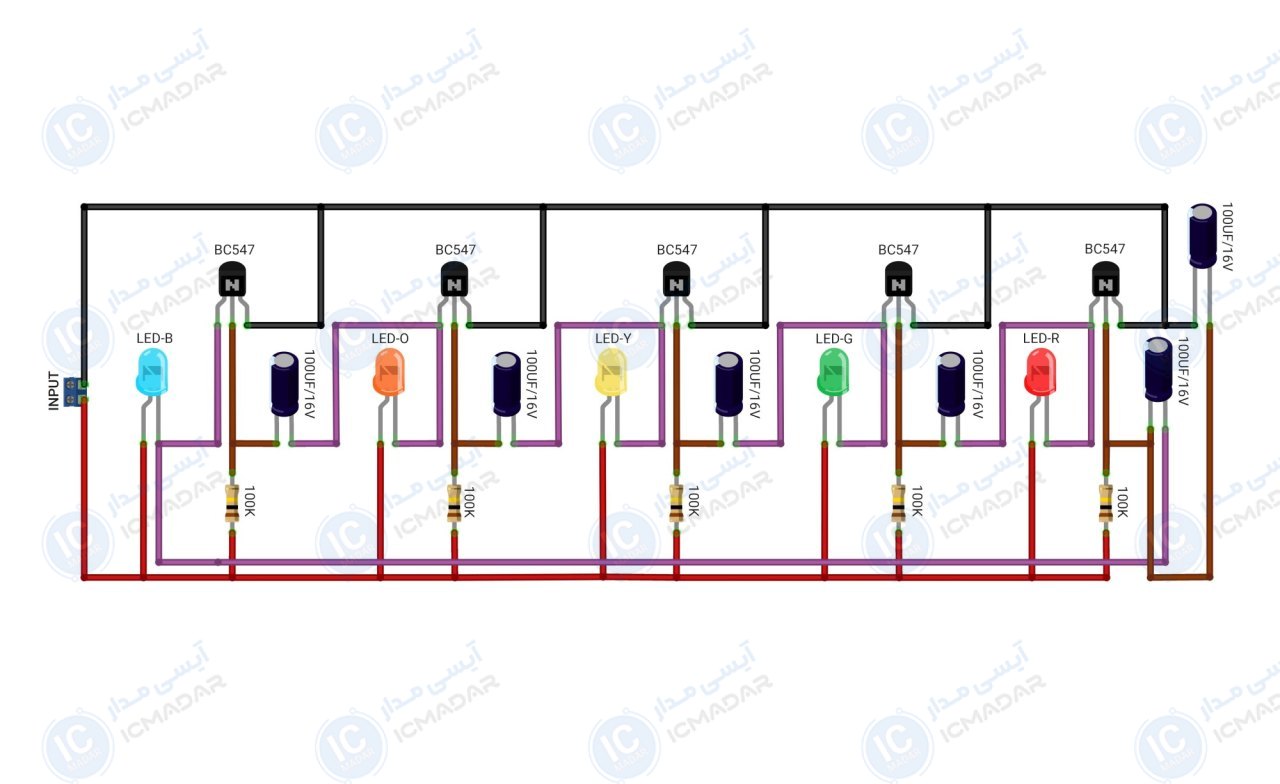

این مدار یه جلوه نوری ساده ولی جذابه که با پنج عدد LED و خازنهایی که ولتاژ رو تخلیه میکنند، نورهای رقصان ایجاد میکنه.
پایه اصلی این مدار خازنهای 100 میکروفاراد، ترانزیستورهای BC547 و مقاومتهای 100 کیلو اهمه که با هم هماهنگ کار میکند. تخلیه ولتاژ خازن باعث میشه LEDها به ترتیب روشن و خاموش بشن و جلوه نوری جذابی رو بسازند.
تغذیه مدار از یک باتری لیتیوم یونی 3.7 ولتی تأمین میشه که باعث میشه مصرف انرژی مدار هم خیلی کم باشه.
برای گسترش این مدار، میتونید تعداد ترانزیستورها، LEDها و خازنها رو
مشخصات فنی
- • نوع ترانزیستور : BC547
- • تغذیه : 3.7 ولت
- • جریان موردنیاز : 100 میلیآمپر
- • نوع ولتاژ ورودی : مستقیم
- • توان مصرفی : بسیار پایین
- • تعداد ال ای دی : 5 عدد
- • نوع نور : متوالی و ملایم
- • سازگاری با : محیط داخل
- • پی سی بی : 61 در 58 میلمیتر
- • تعداد قطعات : 21 عدد
لیست قطعات
- ال ای دی شفاف قرمز 5 میلی متر
- ال ای دی شفاف سبز 5 میلی متر
- ال ای دی شفاف ابی 5 میلی متر
- ال ای دی شفاف نارنجی 5 میلی متر
- ال ای دی شفاف زرد 5 میلی متر
- ترانزیستور bc547 پنج عدد
- مقاومت 100 کیلو اهم پنج عدد
- خازن 100 میکرو فاراد 16 ولت شش عدد
آشنایی با قطعات مدار

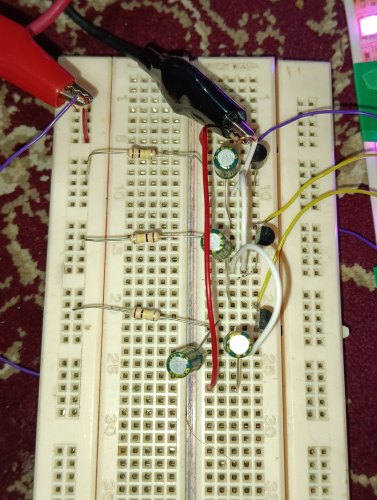

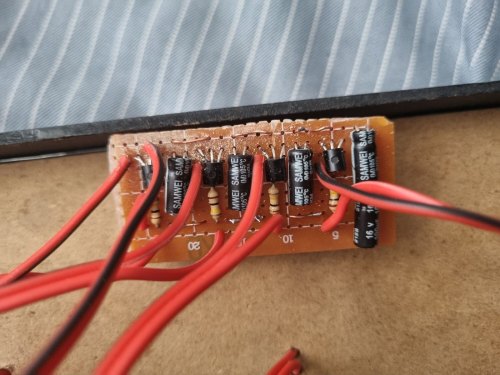

تا الان ۶ نفر این پروژه رو ساختند!
