مدار مکعب نورانی
ساخت دکوراسیونهای نورانی | نمایش نور در جشنها | سرگرمی خلاقانه در خانه
توضیحات

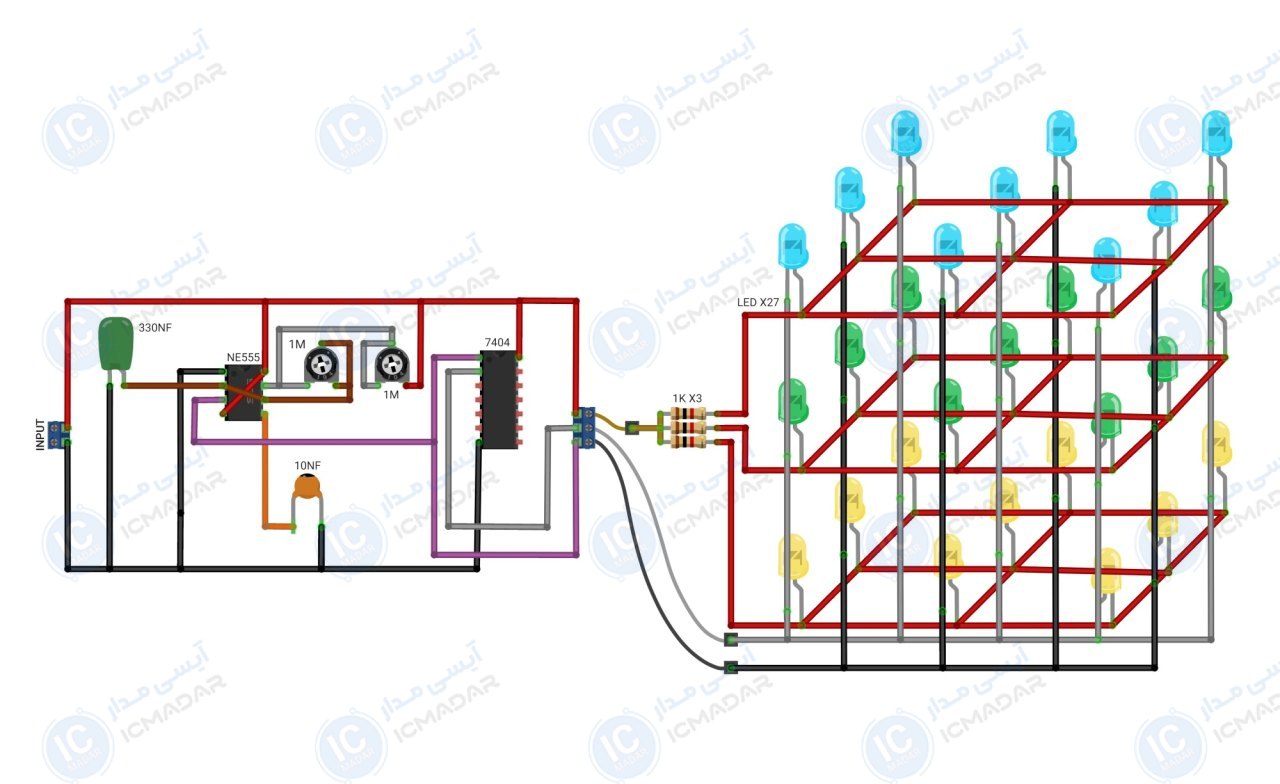

این مدار مکعب نورانی یک پروژه جذاب و سرگرمکننده برای عاشقان الکترونیکه. با ترکیب آیسی تایمر NE555، آیسی منطقی 7404 و تعدادی LED، این مدار یه نمایش نورانی زیبا و پویا رو خلق میکنه.
آیسی NE555 نقش مولد پالس رو داره و با کمک مقاومت و خازن، فرکانس و زمانبندی پالسها رو تنظیم میکنه. آیسی 7404 هم بهعنوان گیت منطقی عمل میکنه تا ترتیب روشنشدن LED ها رو مدیریت کنه.
شبکه LEDها بهصورت سهبعدی چیده شدن و این باعث میشه یه نمایش نورانی فوقالعاده جذاب داشته باشیم. هر دسته از این LED ها با مقاومتهای
مشخصات فنی
- • نوع تایمر : NE555
- • تغذیه : 5 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مصرفی : بسته به LED
- • تعداد ردیفها : 3x3x3
- • تعداد ال ای دی : 27 عدد
- • رنگ بندی : آبی, سبز, زرد
- • امکان کنترل خارجی : خیر
- • پی سی بی : 54 در 30
- • تعداد قطعات : 36 عدد
لیست قطعات
- ایسی 555
- ایسی 7404
- خازن پلی استر 330 نانو فاراد 50 ولت
- خازن عدسی 10 نانو فاراد
- پتانسیومتر 1 مگا اهم دو عدد
- ال ای دی 5 میلی متر آبی شفاف نه عدد
- ال ای دی 5 میلی متر سبز شفاف نه عدد
- ال ای دی 5 میلی متر زرد مات نه عدد
- مقاومت 1 کیلو سه عدد
