مدار ژول دزد
بازیافت انرژی از باتریهای ضعیف | پروژههای آموزشی در الکترونیک | ساخت چراغقوههای کممصرف
توضیحات

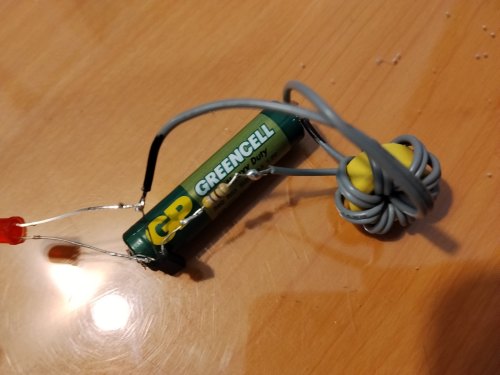

مدار ژول دزد یکی از مدارهای جذابیه که با حداقل قطعات، میتونه یک LED رو حتی با باتری خالی هم روشن کنه!
عملکرد این مدار به این صورته که انرژی باقیمونده در باتری، توسط ترانزیستور و سیمپیچ تقویت میشه و به ولتاژ بالاتری برای روشن کردن LED تبدیل میشه. از یک هسته آهنی یا فریت برای ساخت سیمپیچ استفاده شده که میدان مغناطیسی لازم رو فراهم میکنه.
این مدار با استفاده از یک ترانزیستور NPN مثل BC547، یک مقاومت (معمولاً 500 اهم)، و یک سیمپیچ ساخته میشه. وقتی جریان از مقاومت عبور میکنه، ترانزیستور ف
مشخصات فنی
- • تغذیه ورودی : 1.5 ولت
- • حداکثر ولتاژ خروجی : تا 3 ولت
- • فرکانس سوئیچینگ : چند کیلوهرتز
- • راندمان مدار : حدود 50-70 درصد
- • جریان مصرفی : 20 تا 50 میلیآمپر
- • توان خروجی : کمتر از 0.1 وات
- • ویژگی : سازگاری با انواع باتری
- • حرارت تولیدی : تقریباً بدون گرما
- • پی سی بی : _
- • تعداد قطعات : 4 عدد
لیست قطعات
- مقاومت 500 اهم تا 2 کیلو اهم
- دیود ال ای دی
- حلقه تیروئیدی
- ترانزیستور BC547
