مدار اینورتر 100 وات با ترانس فریت
استفاده در پنلهای خورشیدی | تأمین برق لامپهای کممصرف در قطعی برق | روشنایی اضطراری در خودرو
توضیحات

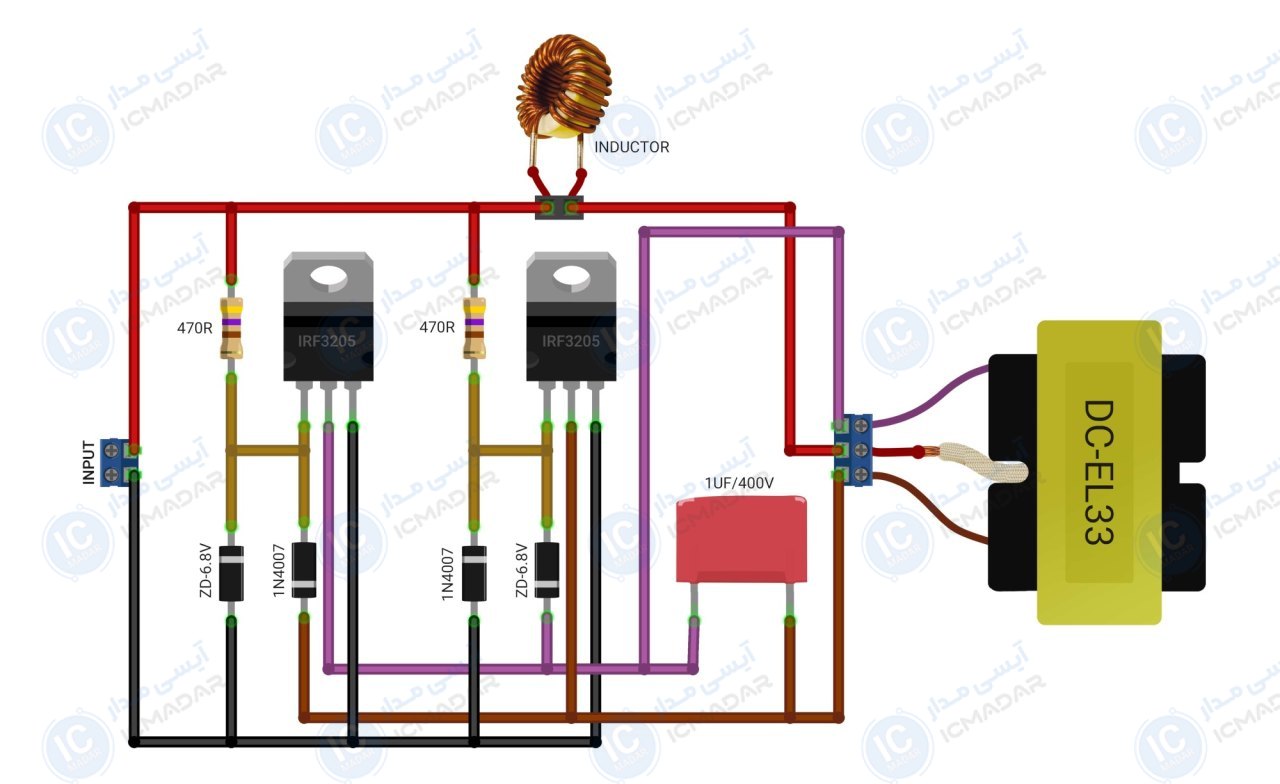

این مدار یه اینورتر 100 وات ساده و کاربردیه که با ترانس فریت و سلف ساخته میشه. طراحی مدار به کمک دو ماسفت IRF3205 انجام شده که وظیفه اصلی تبدیل جریان DC به AC رو دارند.
مقاومتهای 470 اهم و دیودهای 1N4007 هم برای حفاظت و کنترل دقیق عملکرد ماسفتها استفاده شدند، و یک خازن 1 میکروفاراد 400 ولت برای کاهش نویز و پایداری اضافه شده.
برای ساخت مدار میتونید از قطعات موجود در پاورهای قدیمی کامپیوتر استفاده کنید، مثل ترانس فریت و سلف که تو این مدار کلیدی هستند. ترانس فریت بهخاطر بازدهی بالا و وزن کم،
مشخصات فنی
- • درایو قدرت : دو عدد ماسفت
- • ولتاژ خروجی : 220 ولت
- • نوع ولتاژ خروجی : متناوب
- • ماکزیموم توان خروجی : 100 وات
- • ولتاژ تغذیه : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • فرکانس خروجی : حدود 50 هرتز
- • نشانگر ال ای دی : خیر
- • شکل موج : مربعی
- • پی سی بی : 59 در 51 میلیمتر
- • تعداد قطعات : 9 عدد
لیست قطعات
- ماسفت IRFZ44 دو عدد
- مقاومت 470 اهم دو عدد
- دیود 1N4007 دو عدد
- دیود زنر 6.8V دو عدد
- خازن 1 میکرو فاراد 250 ولت
آشنایی با قطعات مدار

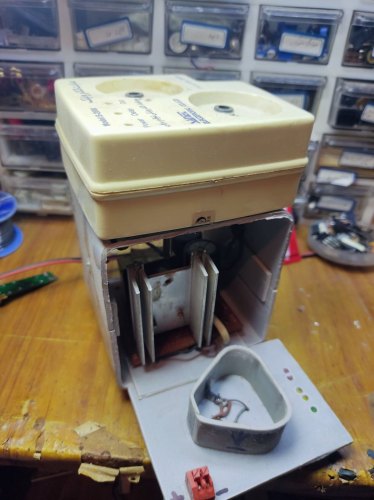

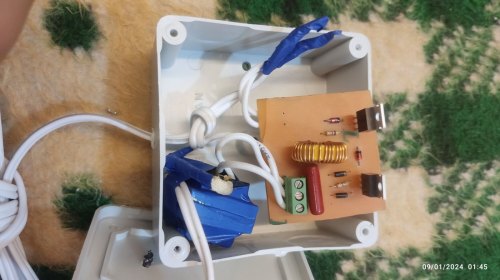

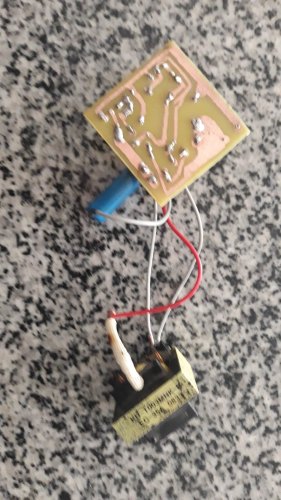

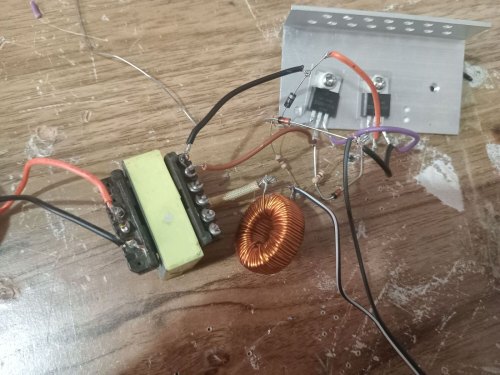

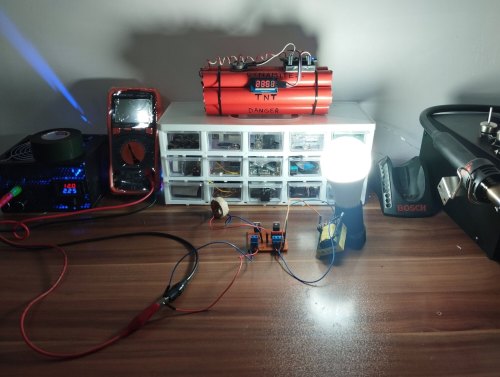

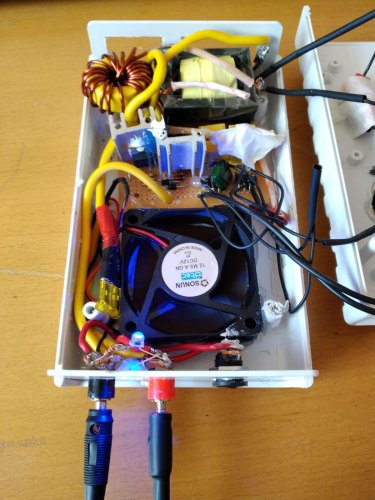

تا الان ۶ نفر این پروژه رو ساختند!
