مدار تبدیل لامپ کم مصرف به ال ای دی
بازیافت لامپهای سوخته | کاهش هزینه خرید لامپ جدید | استفاده در چراغهای خانگی
توضیحات
این مدار یه راه ساده و کاربردی برای تبدیل لامپ کممصرف سوخته به یه لامپ LED پرنور و کممصرف هست.

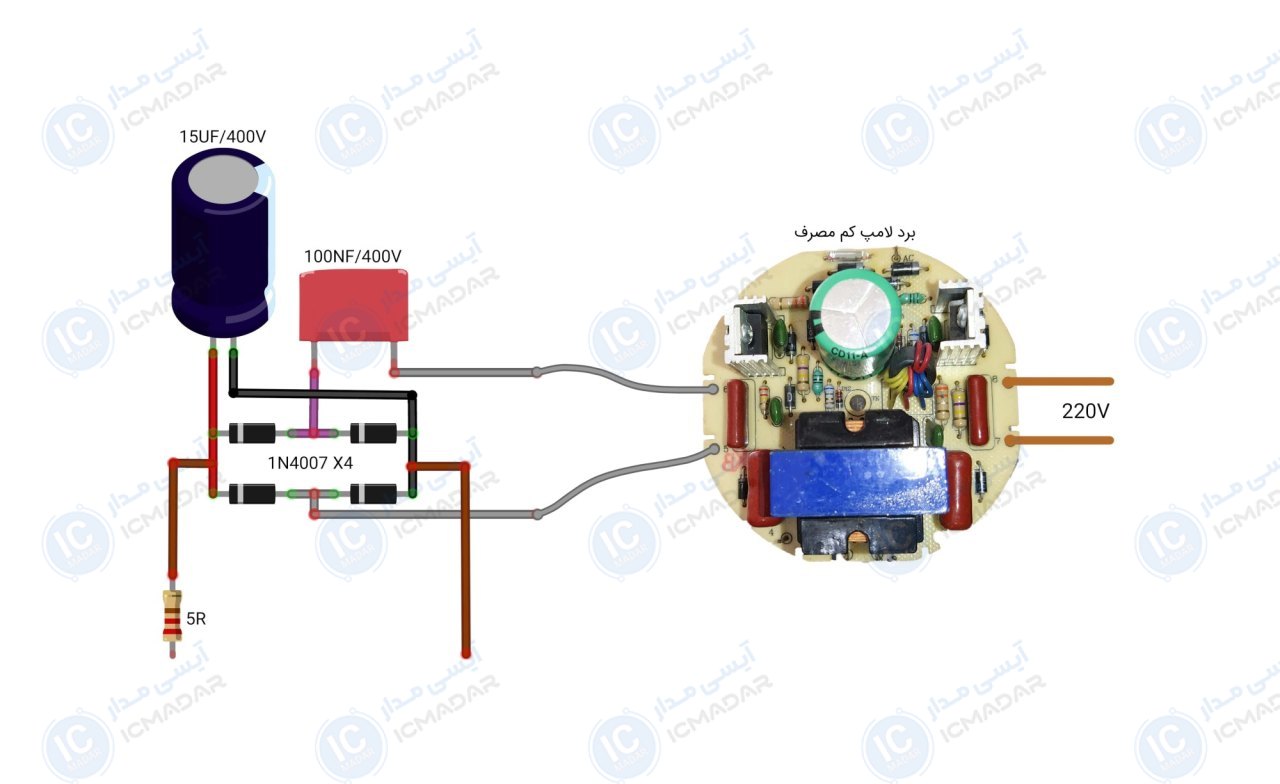

اگه شیشه لامپ شکسته یا سوخته باشه، لازم نیست لامپ رو دور بندازید. با این روش میتونید از بردش دوباره استفاده کنید. قسمت پل دیود رو طبق نقشه میسازید و به خروجی برد لامپ وصل میکنیئ. بعد هم LED ها رو به صورت سری مطابق نقشه متصل میکنید و همه چی آمادهست!
برای LEDها باید از نوع SMD با ولتاژ 3.3 ولت استفاده کنید. تعداد LED ها بستگی به ولتاژ خروجی برد داره. مثلاً اگه خروجی برد حدود 120 ولت باشه، با تقس
مشخصات فنی
- • نوع LED پیشنهادی : SMD
- • ولتاژ خروجی برد : 100 تا 150 ولت
- • تعداد LED : وابسته به ولتاژ خروجی
- • نوع تغذیه ورودی : AC 220 ولت
- • اتصال LED ها : سری
- • ایمنی : بالا با رعایت اصول نصب
- • عمر مفید : وابسته به کیفیت قطعات
- • نیاز به خنککننده : خیر
- • پی سی بی : 24 در 52 میلمیتر
- • تعداد قطعات : 6 عدد
لیست قطعات
- برد لامپ کم مصرف
- ال ای دی SMD
- خازن پلی استر 0.1 میکرو فاراد 400 ولت
- خازن 15 میکرو فاراد 400 ولت
- مقاومت 5 اهم
- پل دیود
