مدار اینورتر 100W
روشنایی اضطراری | شارژ دستگاههای کوچک | تأمین برق تجهیزات |
توضیحات

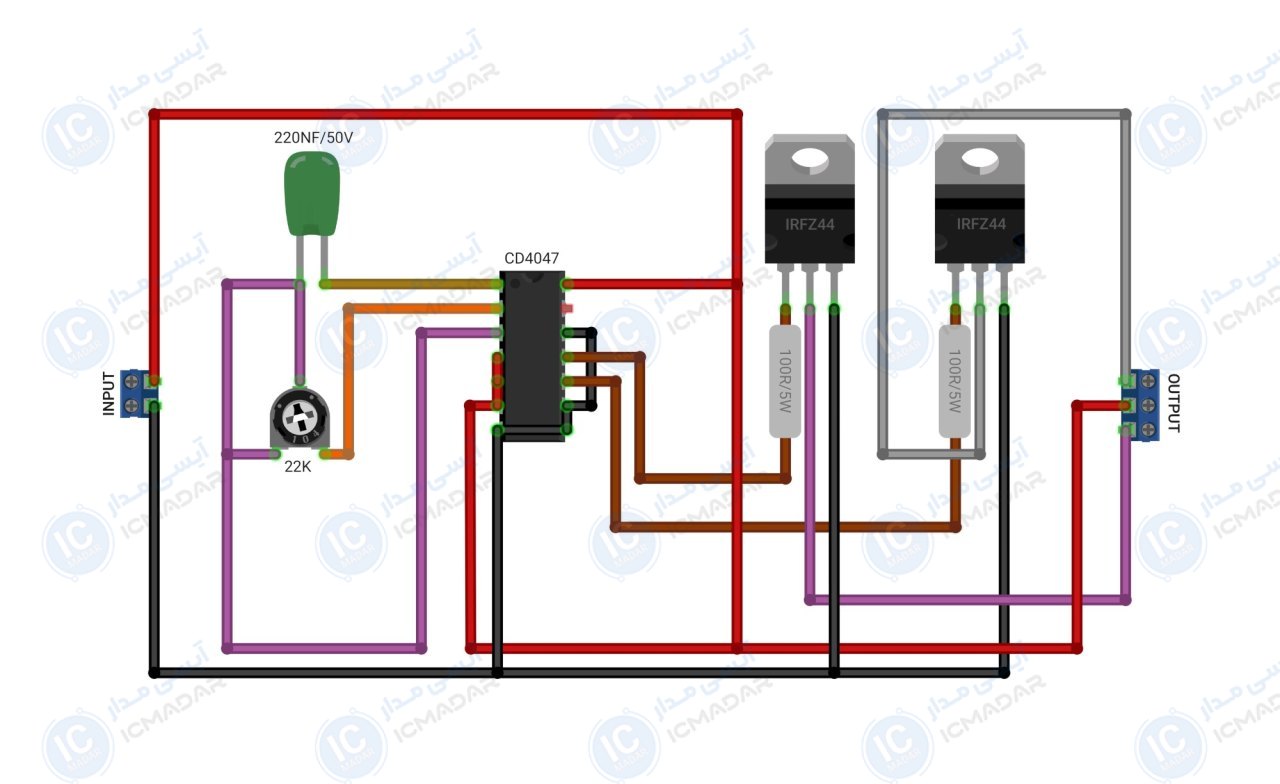

این مدار یه اینورتر 100 وات ساده و کاربردیه که برق 12 ولت DC رو به 220 ولت AC تبدیل میکنه.
با استفاده از آیسی CD4047 بهعنوان مولد موج مربعی و ماسفتهای IRFZ44 برای تقویت جریان طراحی شده، این مدار میتونه با فرکانس 50 هرتز برق متناوب تولید کنه. توان خروجی 100 واتش برای راهاندازی دستگاههای کممصرف یا روشناییهای دیگه مناسب هست
ورودی مدار، ولتاژ 12 ولت مستقیمه که اغلب از باتریهای ماشین تأمین میشه. آیسی CD4047 سیگنال پالس مربعی تولید میکنه که به ماسفتها داده میشه تا جریان خروجی تقویت بشه.
مشخصات فنی
- • ولتاژ خروجی : 220 ولت
- • نوع ولتاژ خروجی : متناوب
- • توان خروجی : 100 وات
- • ولتاژ تغذیه : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • فرکانس خروجی : 50/60 هرتز
- • نوع موج خروجی : مربعی
- • جریان ورودی : حدود 10 آمپر
- • پی سی بی : 30 در 71 میلیمتر
- • تعداد قطعات : 5 عدد
لیست قطعات
- آیسی 4047
- ماسفت IRFZ44
- مقاومت 100 اهم 5 وات اجری
- پتانسیومتر 22 کیلو اهم
- خازن پلی استر 220 نانو فاراد 50 ولت
آشنایی با قطعات مدار
