مدار پاوربانک با XL6009
شارژ گوشی تو سفر | پروژه آموزشی و سرگرمی | چراغ های شارژ USB
توضیحات
این مدار شارژر همراه یا همون پاوربانک یه راهکار خیلی کاربردیه برای وقتایی که گوشیت شارژ نداره و خبری از پریز برق نیست.

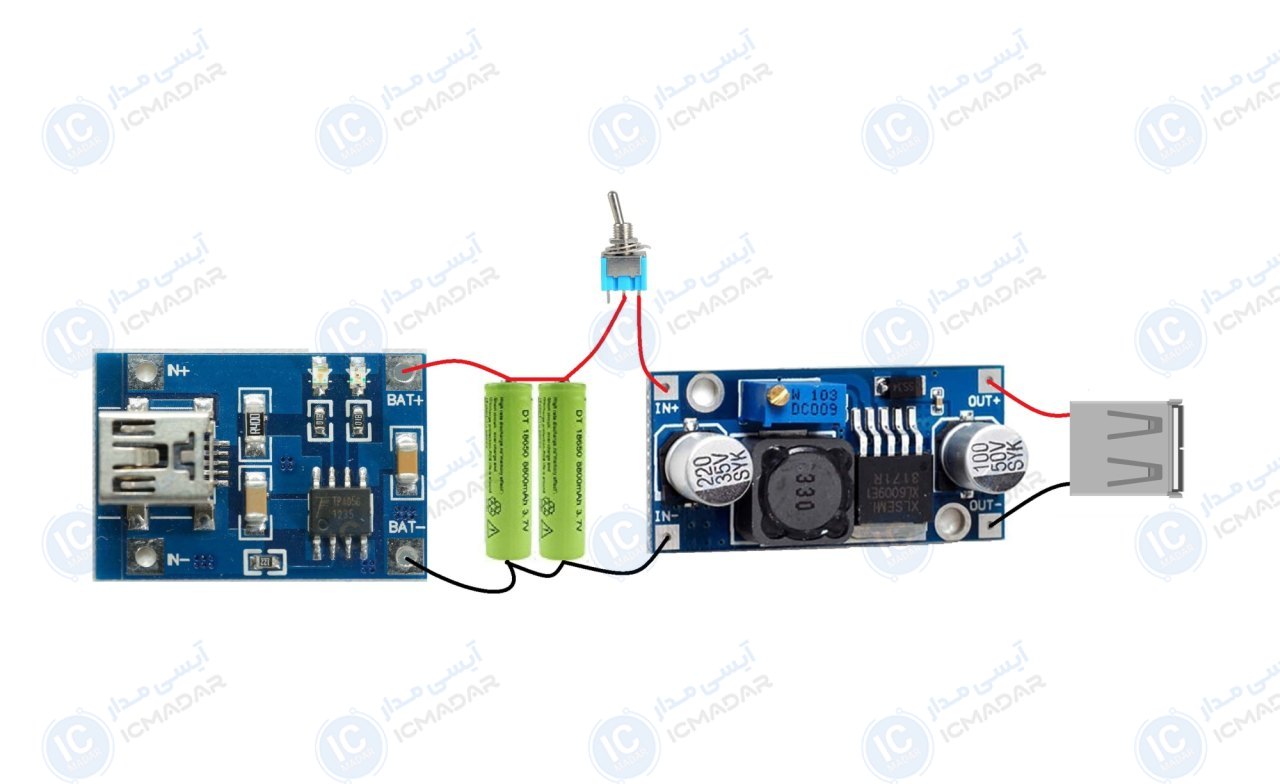

در این مدار از ماژول TP4056 برای شارژ باتری های لیتیومی استفاده می شود، یه ماژول بوستر ولتاژ هم هست که خروجی 5 ولت USB رو میده، و یه کلید قطع و وصل جریان هم داره. باتریها انرژی رو ذخیره میکنند و هر وقت لازم است، از طریق پورت USB به گوشی یا دستگاه دیگر منتقل میشوند.
قبل از اینکه از پاوربانک استفاده کنید، باید با پیچ گوشتی کوچیک مولتیترن ماژول بوستر رو روی 5 ولت تنظیم کنی.
مشخصات فنی
- • ولتاژ کاری : 3.7 ولت
- • نوع باطری : لیتیوم یون
- • جریا مدار : 4800 میلی آمپر
- • ولتاژ خروجی : 5 ولت
- • شدت جریان خروجی : 2 آمپر
- • سازگار با : انواع گوشیهای موبایل
- • تبلت، دوربین دیجیتال، موزیک پلیر و ...
- • ویژگی : قابل شارژ کردن باطری
- • نشانگر ال ای دی : خیر
- • کاربری : تغذیه پرتابل
- • تعداد قطعات : 5 عدد
- • سطح تجربه سازنده : مبتدی
لیست قطعات
- ماژول XL6009
- ماژول TP4056
- کانکتور مادگی یو اس بی
- کلید راکر کوچک
- باطری لیتیوم یون
تو میتونی اولین سازنده باشی!
