مدر اعلام باز شدن درب منزل
تشخیص باز شدن درب ها | استفاده در کمدهای امنیتی | حفاظت از انبار
توضیحات

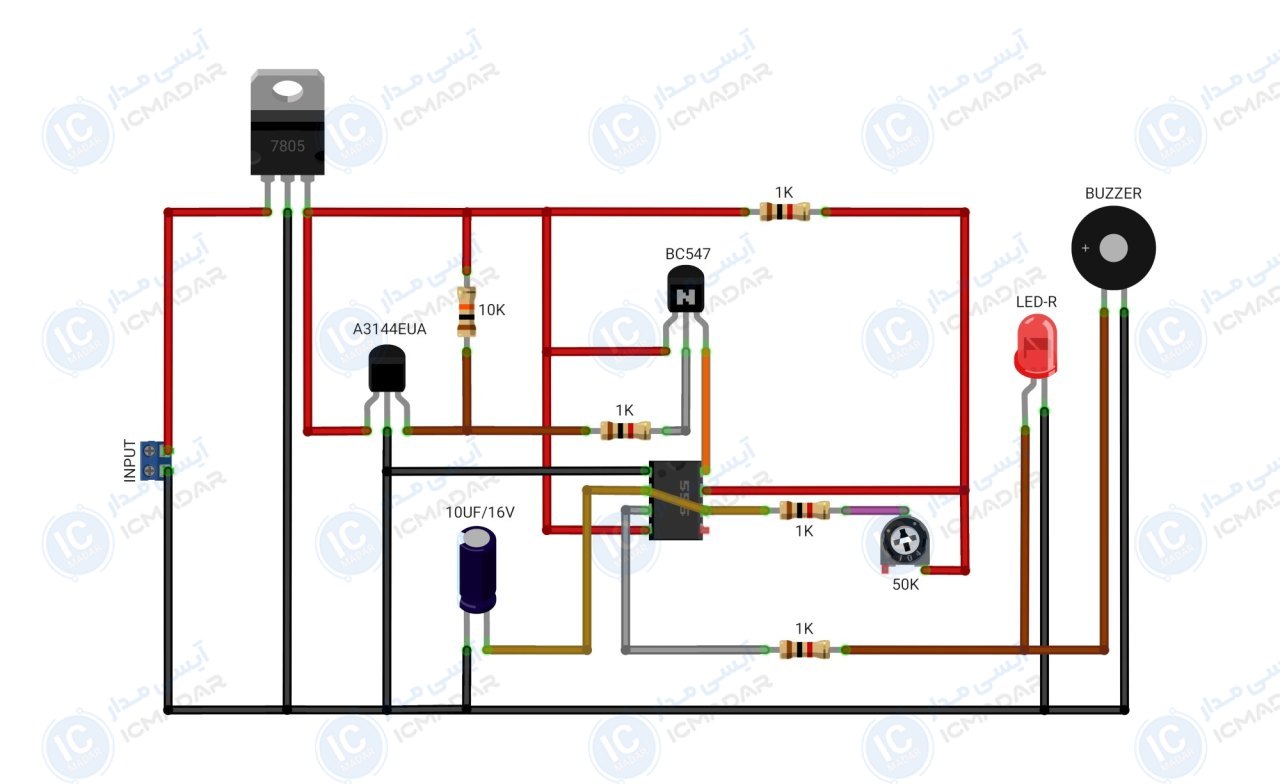

این مدار خیلی هوشمند و کاربردیه برای افزایش امنیت خونهها طراحی شده. با استفاده از سنسور اثر هال و آهنربا، میفهمه کی درب یا پنجره باز شده.
نحوه کارش اینطوریه که وقتی آهنربا به سنسور نزدیکه، مدار خاموش میمونه ولی اگه آهنربا دور بشه (مثلاً درب باز بشه)، ترانزیستور BC547 فعال میشه و هم LED قرمز روشن میشه و هم بازر صدا میده.
یکی از خوبیهای این مدار اینه که تو شرایط مختلف قابل استفادهست چون سنسور اثر هال به تغییرات میدان مغناطیسی حساسه و دقت بالایی داره. استفاده از تایمر NE555 و خازن 10 میکروفا
مشخصات فنی
- • تغذیه ورودی : 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 50 میلیآمپر
- • نوع سنسور : اثر هال
- • عملکرد : حساس به مغناطیسی
- • ابعاد مدار : کوچک و قابل حمل
- • هشدار دهنده : صوتی و نوری
- • ویژگی : قابل تغییر حساسیت
- • پی سی بی :53 در 35 میلیمتر
- • تعداد قطعات : 13 عدد
لیست قطعات
- آیسی NE555
- سنسور اثر هال UGN3144
- رگلاتور 7805
- مقاومت 10 کیلو اهم
- مقاومت 1 کیلو اهم چهار عدد
- ترانزیستور BC547
- خازن 10 میکرو فاراد 16 ولت
- پتانسیومتر 50 کیلو اهم
- ال ای دی مات قرمز مات
- بازر 5 ولت
آشنایی با قطعات مدار
تو میتونی اولین سازنده باشی!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
تمام مدارات ارائه شده توسط تیم آیسی مدار طراحی و تولید شدهاند. هرگونه فروش یا بازنشر این محتوا در خارج از پلتفرم ممنوع بوده و پیگرد قانونی خواهد داشت.
