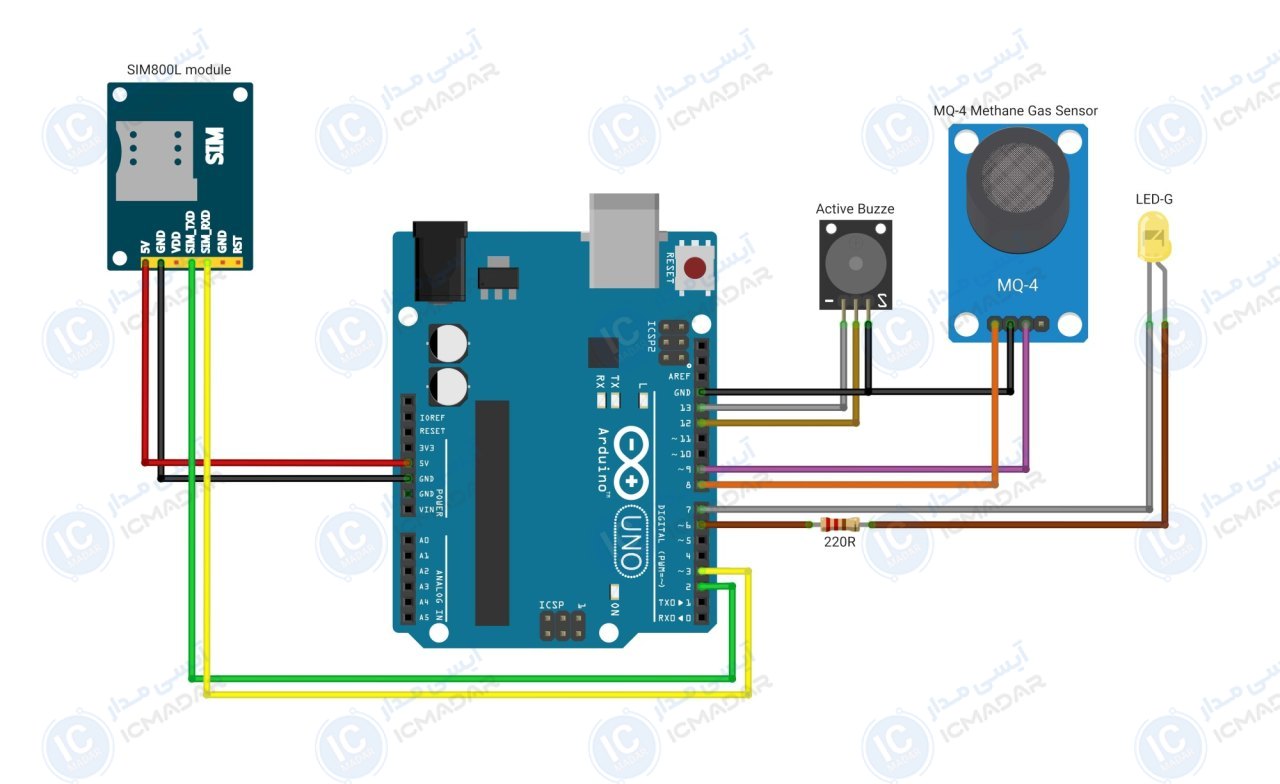

مدار اعلام نشت گاز تلفنی با آردوینو
ایمنی در آشپزخانهها | نظارت بر نشت گاز در ساختمانهای مسکونی | محافظت از انبارهای نگهداری گاز
توضیحات
این مدار یه هشداردهنده هوشمند نشت گازه که میتونه گازهایی مثل متان (همون گاز شهری)، پروپان و بوتان رو شناسایی کنه. وقتی سنسور MQ-4 نشت گاز رو حس کنه، مدار به صورت اتوماتیک یه آلارم پخش میکنه و با شمارهای که تو کد وارد کردی تماس میگیره.
اینجوری میتونی سریعاً از وضعیت خبردار بشی و قبل از وقوع حوادث خطرناک مثل انفجار، اقدام کنی. سنسور MQ-4 غلظت گاز رو از 300 تا 10000PPM اندازه میگیره که کاملاً مناسب تشخیص نشت گاز تو محیطهای مختلف هست.
در این مدار ماژول SIM800L نقش مخابراتی رو بازی میکنه و
مشخصات فنی
- • تغذیه ورودی : 5 ولت
- • جریان مورنیاز : 2 آمپر
- • سنسور تشخیص : MQ-4
- • پشتیبانی از تماس صوتی : بله
- • زمان پاسخگویی : کمتر از 10 ثانیه
- حساسیت سنسور : قابل تنظیم
- • نوع گاز : متان، پروپان و بوتان
- • نوع سیمکارت : Mini SIM
- • پی سی بی : _
- • تعداد قطعات : 6 عدد
لیست قطعات
- برد آردوینو
- ماژول SIM800L با برد راه انداز
- ماژول تشخیص گاز MQ4
- ماژول بازر اکتیو
- ال ای دی زرد مات
- مقاومت 220 اهم
آشنایی با قطعات مدار

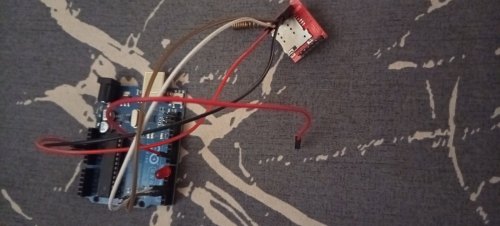

تا الان ۲ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
تمام مدارات ارائه شده توسط تیم آیسی مدار طراحی و تولید شدهاند. هرگونه فروش یا بازنشر این محتوا در خارج از پلتفرم ممنوع بوده و پیگرد قانونی خواهد داشت.
.jpg)
