مدار تشخیص وجود باران
گلخونههای هوشمند | سیستم هشدار برای سقفهای باز | محافظت از وسایل در فضای باز
توضیحات
این مدار کوچیک و جذاب، با کمک آیسی NE555 و یه سنسور باران، وقتی بارون میباره بهت هشدار میده. کار کردنش خیلی سادهس! برقش با 12 ولت راه میافته و قطعاتشم خیلی ارزونه و راحت از فروشگاه ها میتونی بخری.

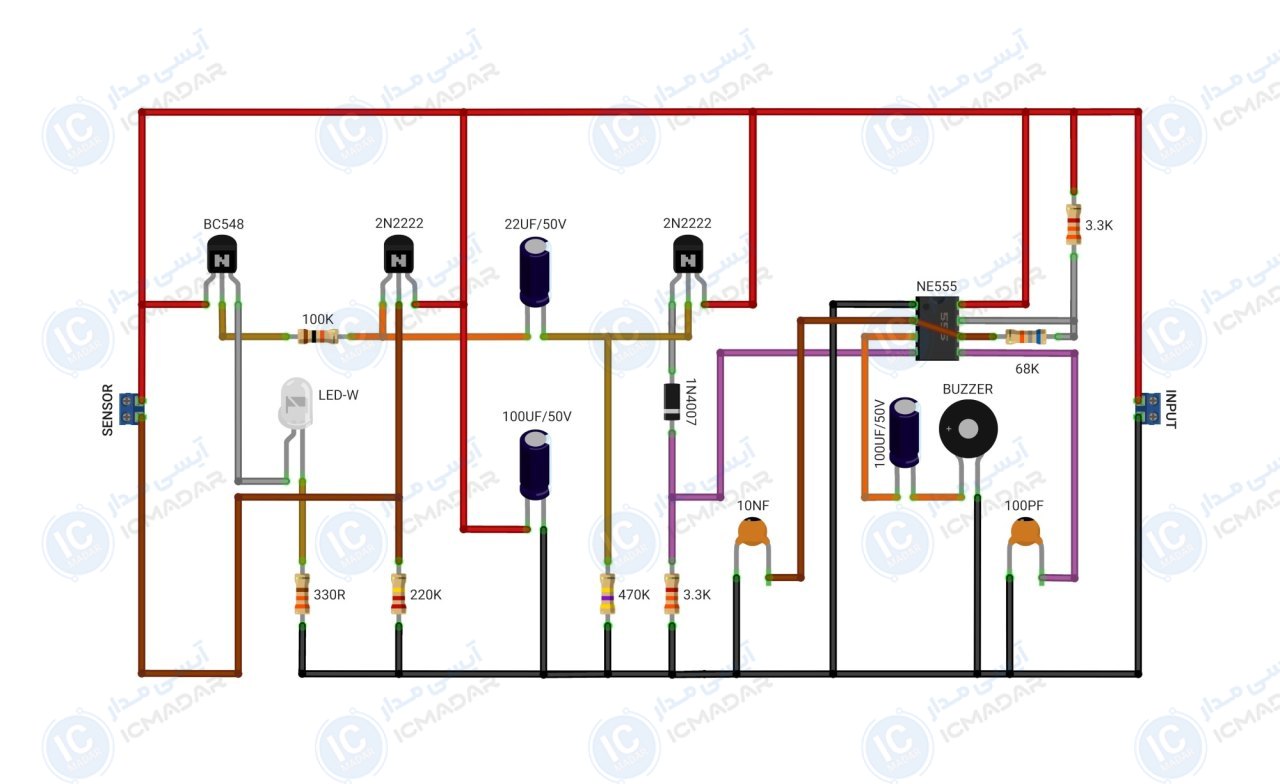

سنسور بارانشم یا میخری یا خودت میسازی. اگه بخوای بسازیش، کافیه یه برد سوراخدار برداری، مثل طرح شکل بالا سیمکشی کنی و لحیمشون کنی. وقتی قطرههای بارون میخوره به سنسور، بیزر مدار شروع به صدا میکنه و بهت هشدار میده. تازه میتونی حساسیت مدار رو هم با دستکاری مقاومتها تنظیم کنی.
این مدار برای
مشخصات فنی
- • تراشه : NE555
- • ولتاژ کاری : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مصرفی : 100 میلیآمپر
- • نوع سنجش : آب، باران
- • هشدار دهنده : بازر
- • نشانگر ال ای دی : دراد
- • ولوم تنظیم حساسیت : ندارد
- • پی سی بی : 50 در 40 میلمیتر
- • تعداد قطعات : 20 عدد
لیست قطعات
- آیسی NE555
- ترانزیستور BC548
- ترانزیستور 2N2222 دو عدد
- مقاومت 10 کیلو اهم
- مقاومت 220 کیلو اهم
- مقاومت 330 اهم
- مقاومت 470 کیلو اهم
- مقاومت 3.3 کیلو اهم دو عدد
- مقاومت 6.8 کیلو اهم
- خازن 100 نانو فاراد
- خازن 100 پیکو فاراد
- خازن 100 میکرو فاراد 25 ولت دو عدد
- خازن 22 میکرو فاراد 25 ولت
- دیود 1N4007
- بازر 12 ولت
- ال ای دی سفید
- صفحه تشخیص باران
آشنایی با قطعات مدار
