مدار اینورتر 220 ولت با ترانس ATX

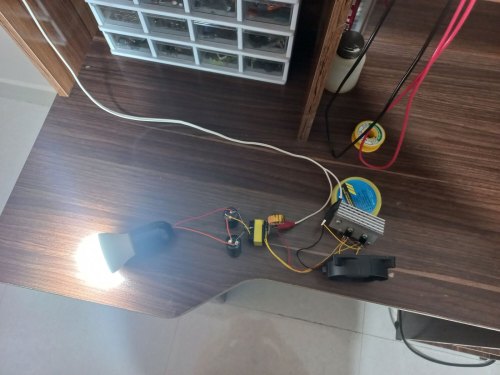

روشن کردن لامپهای کممصرف | استفاده در کمپینگ و طبیعتگردی | تامین برق اضطراری
توضیحات

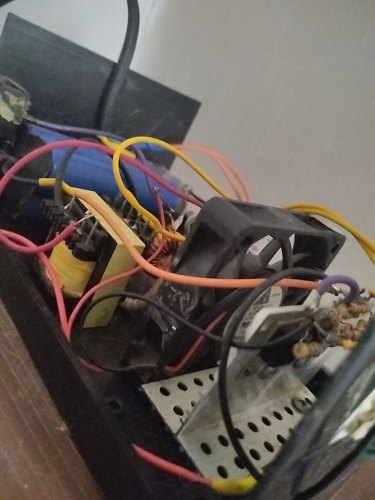

این مدار اینورتر یه راهحل ساده و اقتصادیه که ولتاژ 12 ولت DC رو به 220 ولت AC تبدیل میکنه. قطعاتش مثل ترانس فریت و ترانزیستورهای IRF540 باعث میشند مدار عملکرد دقیق و پایداری داشته باشه. اگه دنبال یه راه برای روشن کردن وسایل سبک یا شارژ گوشی موقع قطع برق هستی، این مدار بهدردت میخوره.

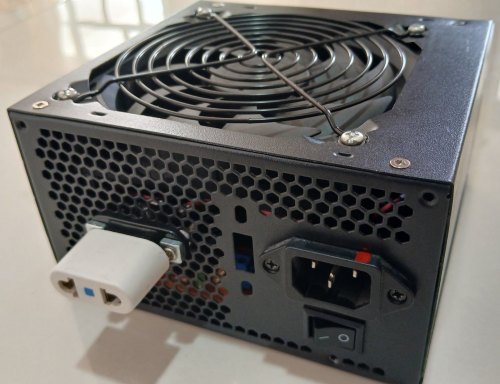

ویژگی جالب این مدار اینه که میشه بیشتر قطعاتش رو از پاورهای قدیمی کامپیوتر درآورد، مثل ترانس، خازنهای بزرگ 200 ولتی و دیودها. مدار فرکانس بالایی داره و بیشتر مناسب وسایلی مثل لامپها و شارژرهاست.
حتی اگه یه با
مشخصات فنی
- • درایو قدرت : دو عدد ماسفت
- • ولتاژ خروجی : 230 ولت
- • نوع خروجی : مستقیم
- • توان خروجی : 100 وات
- • ولتاژ تغذیه : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • فرکانس خروجی : 50-60 کیلوهرتز
- • راندمان انرژی : حدود 80%
- • پی سی بی : 00 میلیمتر
- • تعداد قطعات : 11 عدد

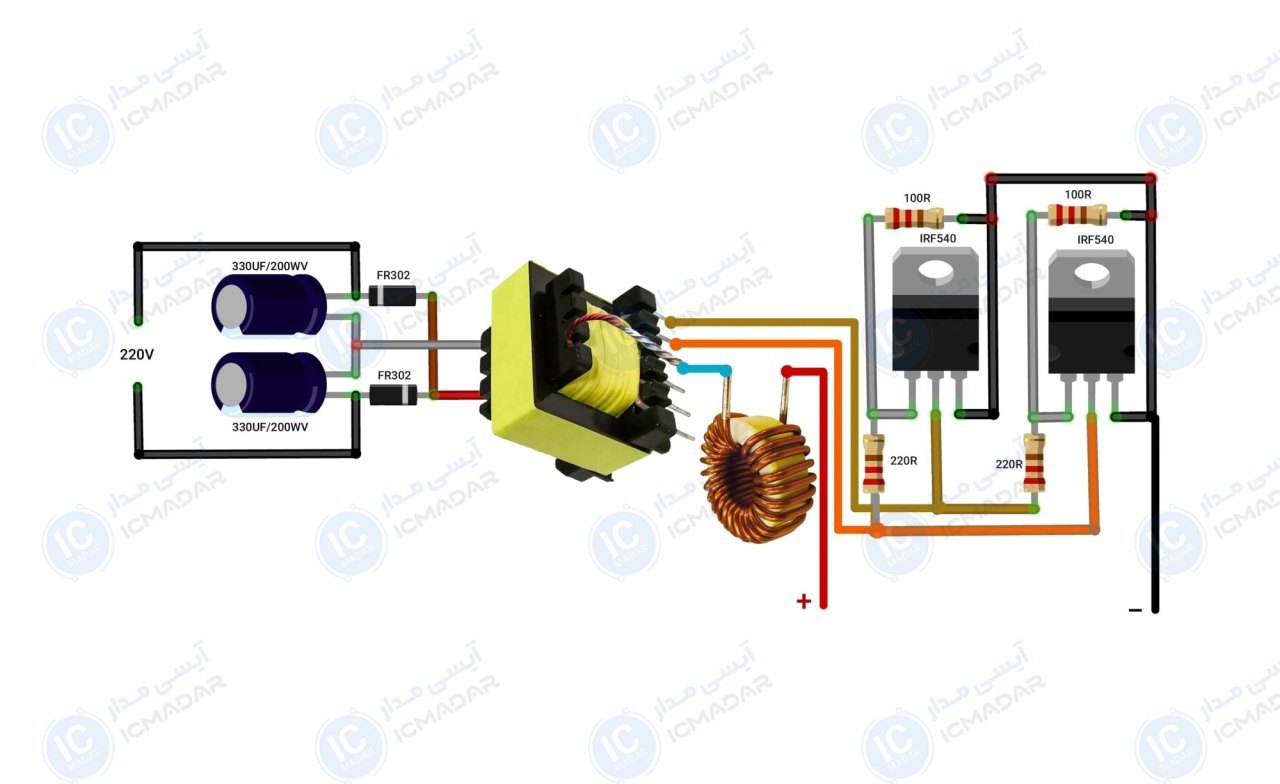

لیست قطعات
- ماسفت IRF540 دو عدد
- دیود FR302 دو عدد
- مقاومت 100 اهم دو عدد
- مقاومت 220 اهم دو عدد
- خازن 330 میکرو فاراد 200WV
- سلف تیروئیدی
- ترانس فریت EL-33
آشنایی با قطعات مدار
