مدار آمپلی فایر فلش خور
ساخت اسپیکر پرتابل بلوتوثی | کاربرد در سیستمهای آموزشی و صوتی | تقویت صدای تلویزیون یا کامپیوتر
توضیحات
مدار آمپلی فایر فلشخور یه کیت کاربردیه که با داشتن ماژول MP3 پلیر میتونه از طریق درگاههای USB، AUX، بلوتوث و رم موزیک پخش کنه.
این قابلیتها باعث شده مدار برای ساخت اسپیکرهای خانگی و پرتابل خیلی پرطرفدار بشه. قسمت تقویت صدا تو این مدار با آیسی TDA2002 انجام میشه که به بلندگوها قدرت لازم برای پخش موزیک رو میده.
برای راهاندازی مدار میتونید از دو منبع تغذیه مختلف استفاده کنید؛ برق 12 ولت DC مثل باتری و یا برق 220 ولت شهری که با کمک یه ترانس کاهنده 220 به 12 ولت تبدیل میشه.
این انعطافپذی
مشخصات فنی
- • تراشه : TDA2002
- • ولتاژ کاری : 12 ولت
- • جریان مورد نیاز : 2 آمپر
- • ولوم تنظیم صدا : دارد
- • قابلیت : تنظیم صدای تریبل و باس
- • درگاهها : USB، AUX، بلوتوث و رم
- • خروجی : بلندگو + سابووفر
- • کانال خروجی : 2 کانال
- • کلاس کاری : AB
- • ماکزیموم توان خروجی : 8 وات
- • پی سی بی : 75 در 50 میلیمتر
- • تعداد قطعات : 12 عدد

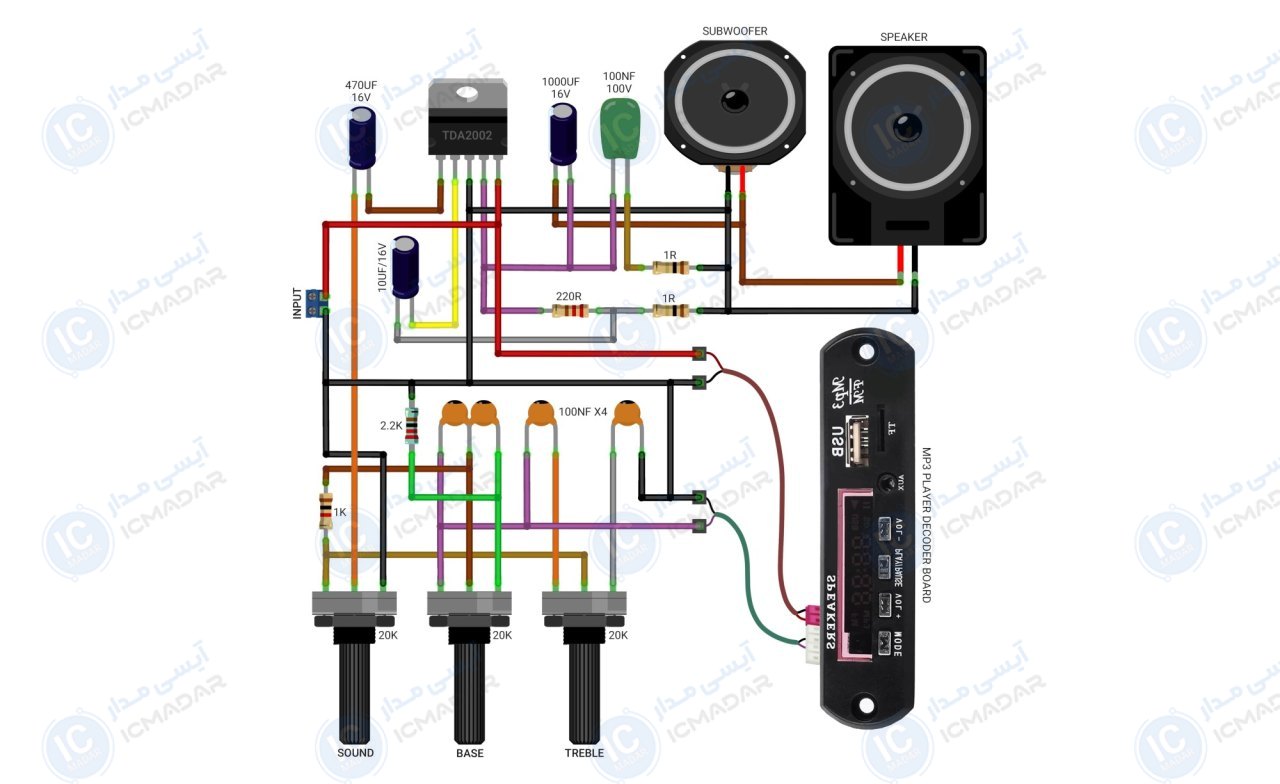

لیست قطعات
- آیسی TDA2002
- ماژول پخش کننده کنترل دار پنلی
- خازن پلی استر 100 نانو فاراد 100 ولت
- خازن 100 نانو فاراد عدسی چهار عدد
- خازن 470 میکرو فاراد 16 ولت
- خازن 1000 میکرو فاراد 16 ولت
- خازن 10 میکرو فاراد 16 ولت
- ولوم 20 کیلو اهم سه عدد
- مقاومت 1 اهم دو عدد
- مقاومت 1 کیلو اهم
- مقاومت 220 اهم
- مقاومت 2.2 کیلو اهم
آشنایی با قطعات مدار

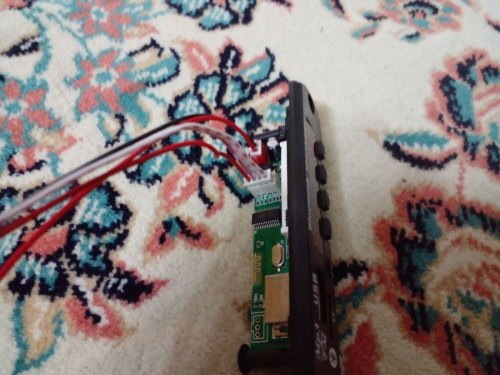

تا الان ۲ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
