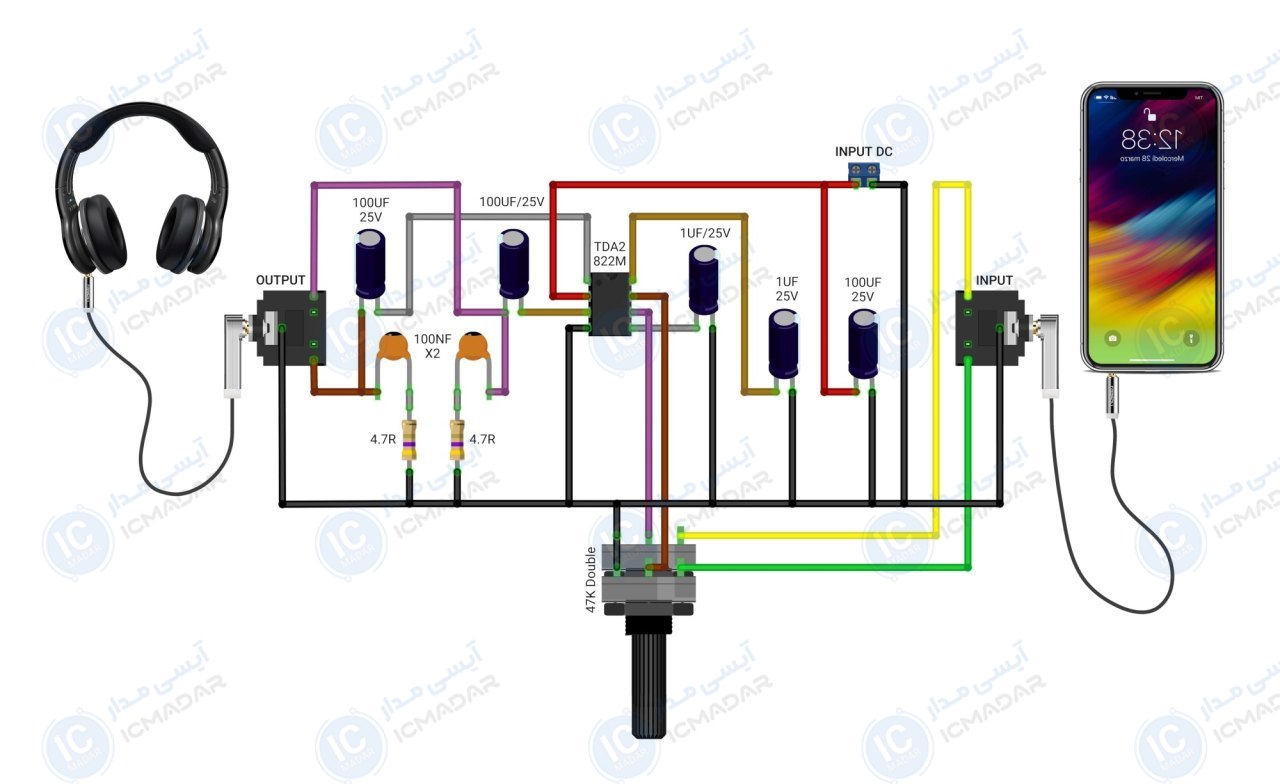

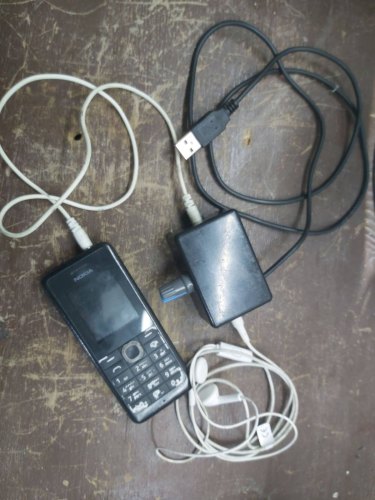

مدار تقویت کننده هدفون

مشخصات فنی

• • تراشه : TDA2822M
• • ولتاژ کاری : 3 تا 12 ولت
• • نوع ولتاژ ورودی : مستقیم
• • جریان مصرفی : 500 میلی‌آمپر
• • ولوم تنظیم صدا : دارد
• • حالت خروجی صدا : استریو
• • حداکثر امپدانس هدفون : 32 اهم
• • ماکزیموم توان خروجی : 1 وات
• • پی سی بی : 55 در 45 میلمیتر
• • تعداد قطعات : 13 عدد

لیست قطعات

• آیسی TDA2822M
• دوبل ولوم 47 کیلو اهم
• خازن 1 میکرو فاراد 25 ولت دو عدد
• خازن 100 میکرو فاراد 25 ولت سه عدد
• خازن عدسی 100 نانو فاراد دو عدد
• مقاومت 4.7 اهم دو عدد
• فیش مادگی صوتی دو عدد
