مدار اینورتر 150وات ساده
روشن کردن لامپهای خانگی | شارژ گوشی یا لپتاپ | سیستمهای خورشیدی خونگی
توضیحات
مدار اینورتر 150 وات یه طراحی ساده و کارآمده که بر اساس مولتی ویبراتور آستابل کار میکنه.
این مدار با استفاده از ترانزیستورهای 2N2222 و ماسفتهای IRF640، یه موج متناوب تولید میکنه که خروجیش 220 ولت و توانش 150 وات هست. ایده اصلی مدار اینه که بین دو حالت روشن و خاموش دائم نوسان کنه و این نوسان باعث میشه برق DC رو به AC تبدیل کنه.
در این مدار از خازنهای 2.2 میکروفاراد و مقاومتهای 680 اهم و 12 کیلواهم استفاده شده که زمانبندی و کیفیت نوسان رو تنظیم میکنند. ماسفتهای IRF640 هم کار کلیدزنی قدر
مشخصات فنی
- • درایو قدرت : دو عدد ماسفت
- • ولتاژ خروجی : 220 ولت
- • ولتاژ تغذیه : 12 ولت
- • نوع ولتاژ خروجی : متناوب
- • توان خروجی : 150 وات
- • نوع عملکرد : مولتی ویبراتور
- • نشانگر ال ای دی : خیر
- • شکل موج : مربعی
- • پی سی بی : 48 در 41 میلمیتر
- • تعداد قطعات : 10 عدد
لیست قطعات
- ترانزیستور 2N2222 دو عدد
- ماسفت IRF640 دو عدد
- مقاومت 12 کیلو اهم دو عدد
- مقاومت 680 اهم دو عدد
- خازن 2.2 میکرو فاراد 50 ولت دو عدد
آشنایی با قطعات مدار

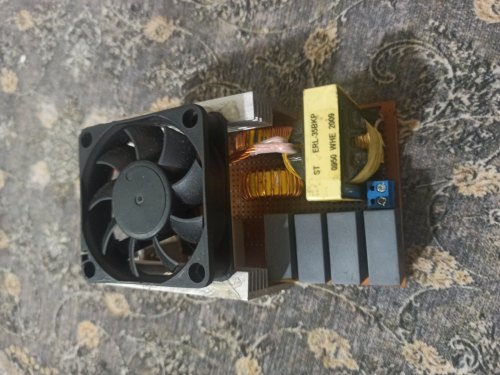

یک نفر این پروژه رو ساخته!
