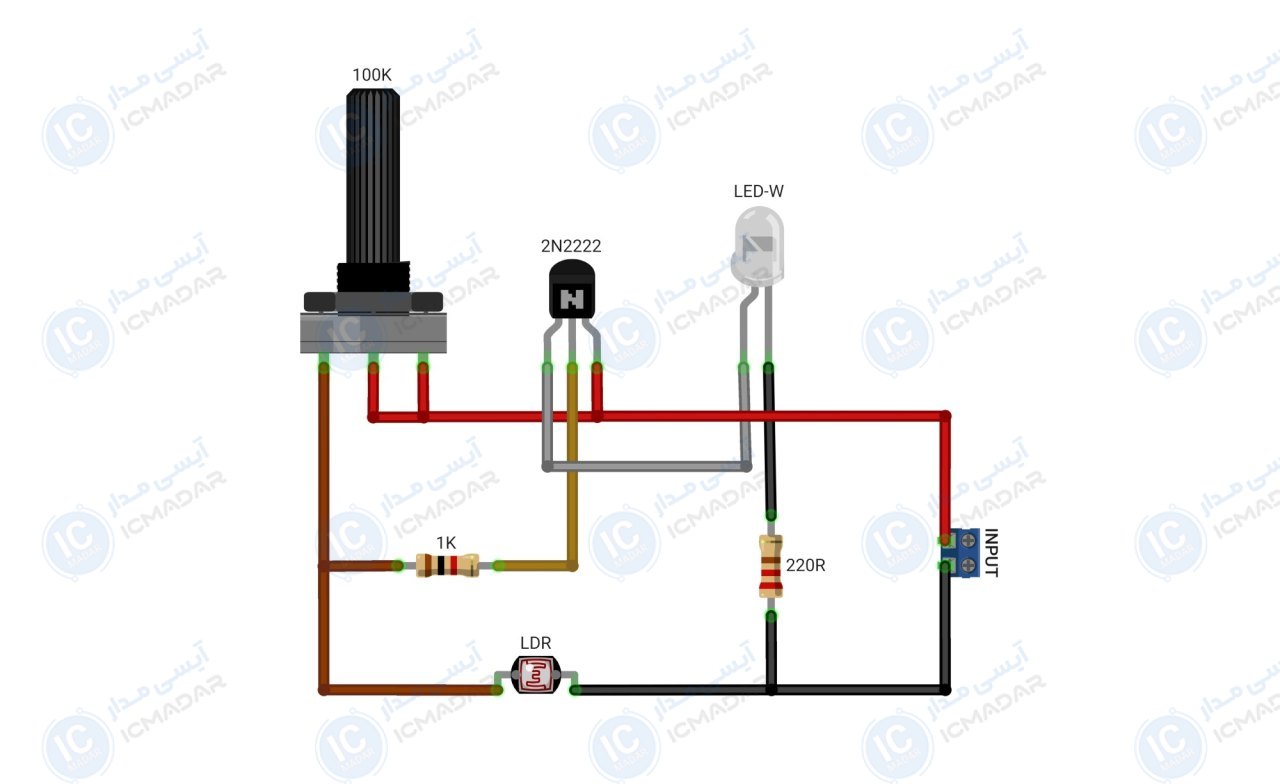

مدار فتوسل ساده
روشنایی اتوماتیک در شب | چراغهای ایمنی در محیطهای تاریک | چراغهای هشدار هوشمند
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : 2N2222
- • ولتاژ کاری : 9 ولت
- • نوع ولتاژ : مستقیم
- • جریان مصرفی : 20 میلیآمپر
- • توان مصرفی مدار : بسیار کم
- • سنسور : LDR
- • زمان پاسخگویی : سریع
- • تنظیم حساسیت : دارد
- • پی سی بی : 24 در 33 میلمیتر
- • تعداد قطعات : 6 عدد
لیست قطعات
- ترانزیستور 2N2222
- ال ای دی سبز شفاف
- فتوسل
- مقاومت 1 کیلو اهم
- مقاومت 220 اهم
- پتانسیومتر 100 کیلو اهم
آشنایی با قطعات مدار
