مدار لامپ ال ای دی بدون ترانس
روشنایی محیطها | جایگزینی لامپهای سوخته | استفاده در لامپهای قابلحمل
توضیحات
رایگان تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه : 220 ولت
- • جریان مصرفی : 50 میلیآمپر
- • نوع ورودی : متناوب
- • تعداد ال ای دی : 12 عدد
- • فرکانس ورودی : 50/60 هرتز
- • ویژگی : بدون ترانسفورماتور
- • ایمنی : بدون اشعه مضر
- • پایداری نور : بالا
- • پی سی بی : 50 در 50 میلیمتر
- • تعداد قطعات : 17 عدد

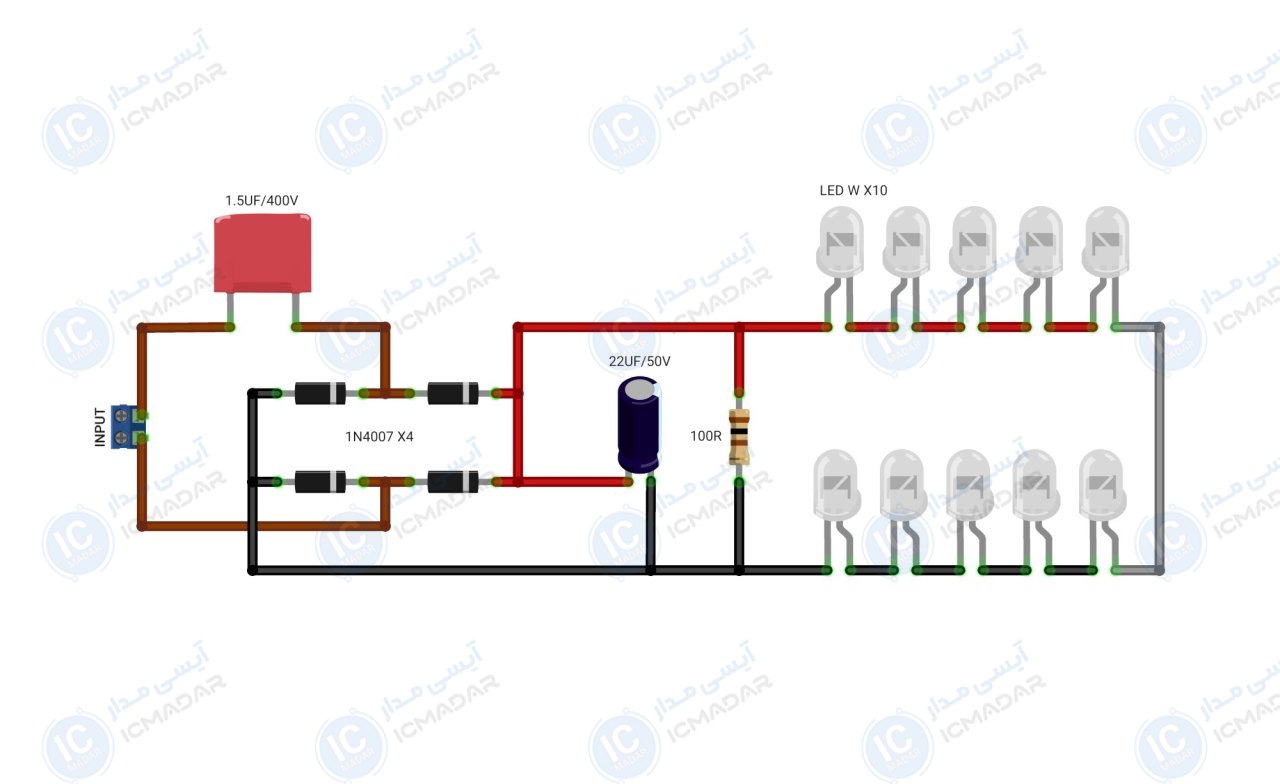

لیست قطعات
- خازن 1.5 میکروفاراد 400 ولت
- ال ای دی سفید مهتابی ده عدد
- خازن 22 میکروفاراد 50 ولت
- دیود 1N4007 چهار عدد
- مقاومت 100 اهم
آشنایی با قطعات مدار

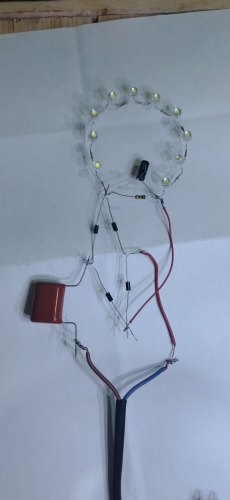

تا الان ۲ نفر این پروژه رو ساختند!
