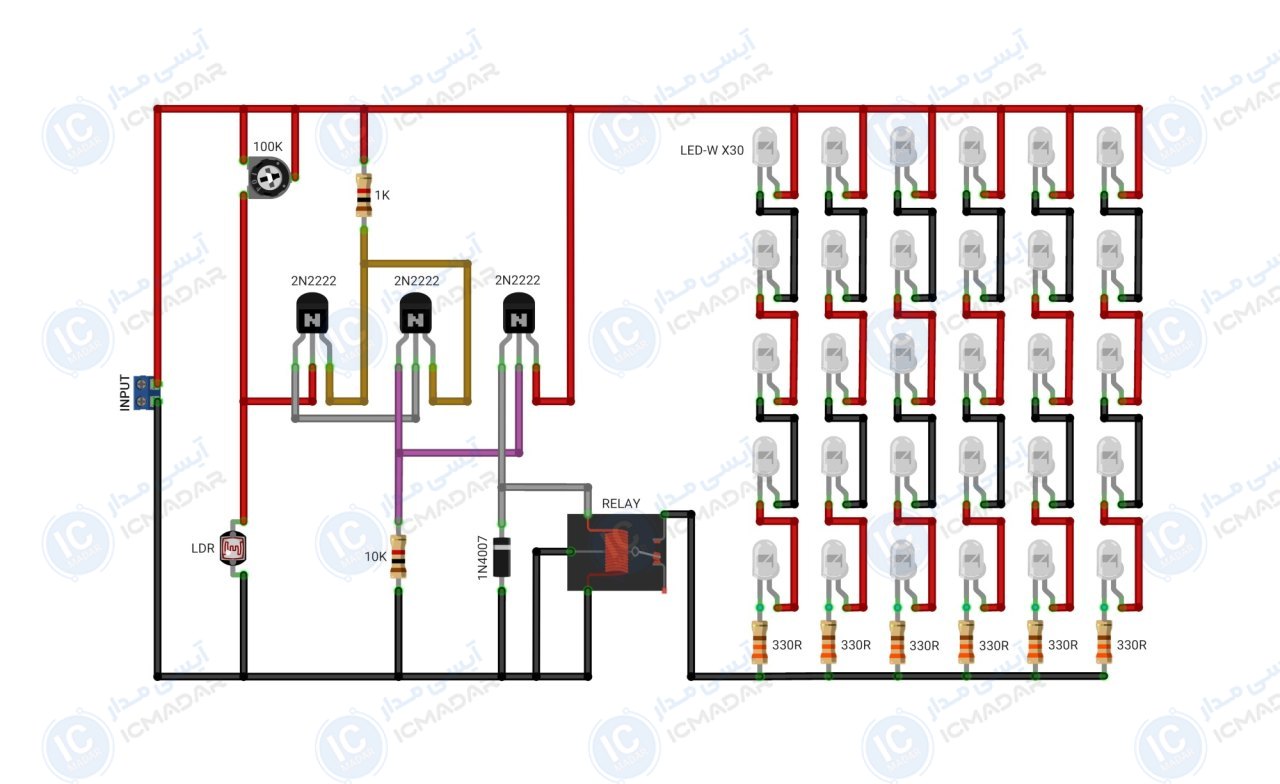

مدار لامپ ال ای دی اتوماتیک
روشنایی خودکار خونه | نورپردازی حیاط یا باغ | ویترین فروشگاهها
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • تعداد ال ای دی : 30 عدد
- • تنظیم حساسیت نور : دارد
- • عملکرد در روز : خاموش
- • نوع سنسور : فتوسل
- • تشخیص نور محیط: خودکار
- • محافظ جریان برگشتی : دارد
- • پی سی بی : 52 در 44 میلمیتر
- • تعداد قطعات : 45 عدد
لیست قطعات
- دیود ال ای دی 30 عدد
- مقاومت 330 اهم شش عدد
- رله 12 ولت
- ترانزیستور 2N2222A سه عدد
- مقاومت 1 کیلو اهم
- مقاومت 10 کیلو اهم
- پتانسیومتر 100 کیلو اهم
- ال دی ار
- دیود 1N4007
آشنایی با قطعات مدار
تو میتونی اولین سازنده باشی!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
