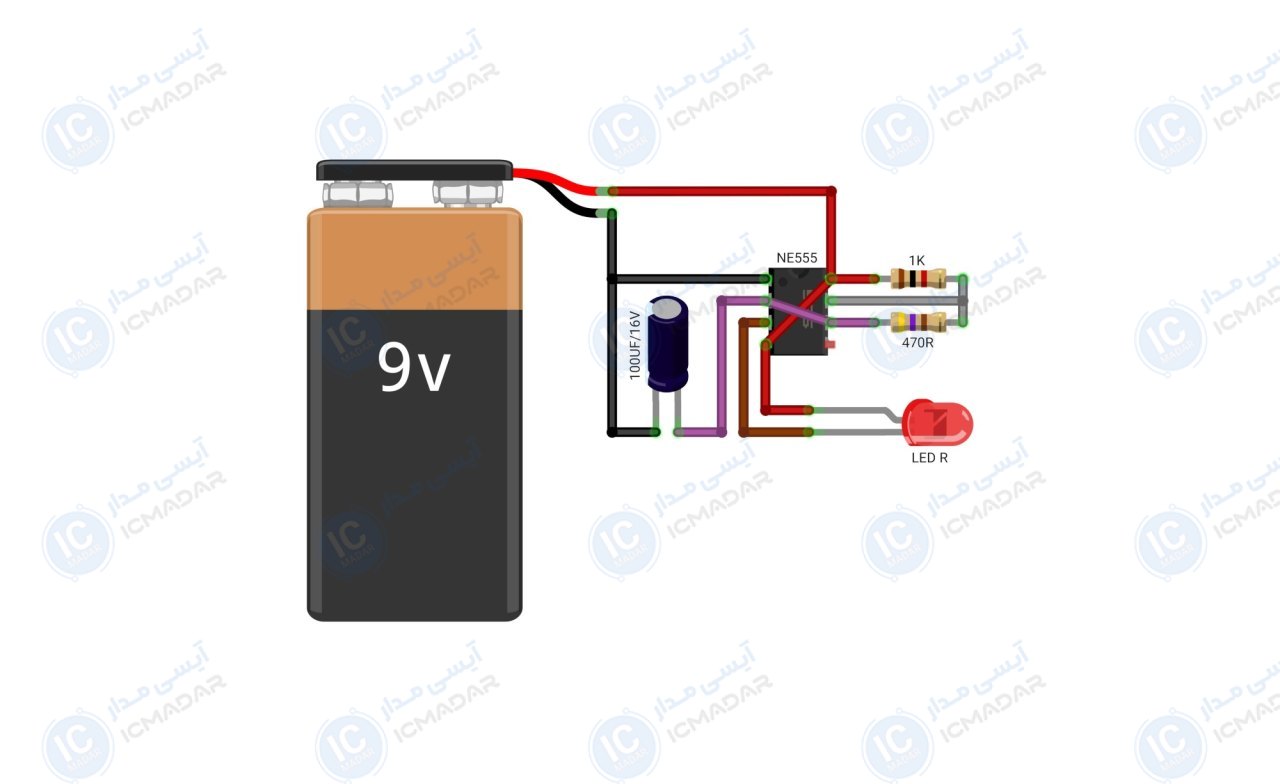

مدار فلاشر ساده
استفاده در سیستمهای هشدار نوری | نمایشگرهای ساده چشمکزن | پروژههای دانشآموزی
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : NE555
- • تغذیه : 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان موردنیاز : 10 میلیآمپر
- • تعداد ال ای دی : 1 عدد
- • مد مصرفی : کممصرف
- • وظیفه آیسی : مولد موج مربعی
- • مزیت کلی : ساده و ارزان
- • پی سی بی : 34 در 26 میلیمتر
- • تعداد قطعات : 5 عدد
لیست قطعات
- آیسی NE555
- خازن 100 میکرو فاراد 16 ولت
- ال ای دی شفاف قرمز
- مقاومت 1 کیلو اهم پایه
- مقاومت 470 اهم پایه
آشنایی با قطعات مدار

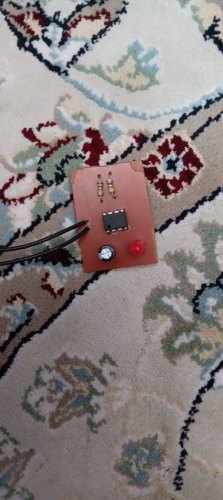

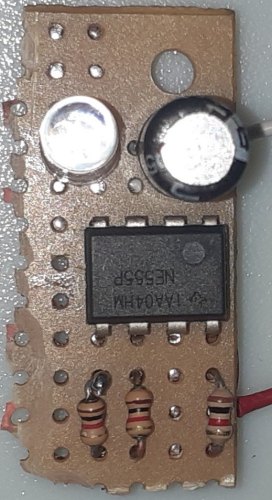

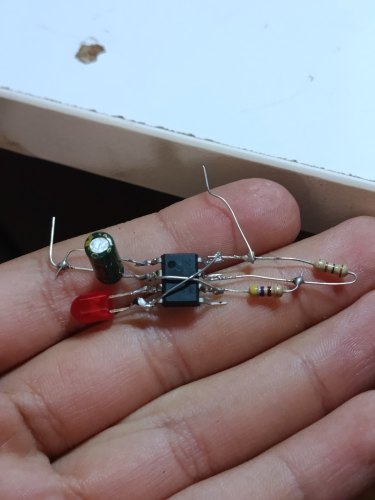

تا الان ۱۶ نفر این پروژه رو ساختند!
