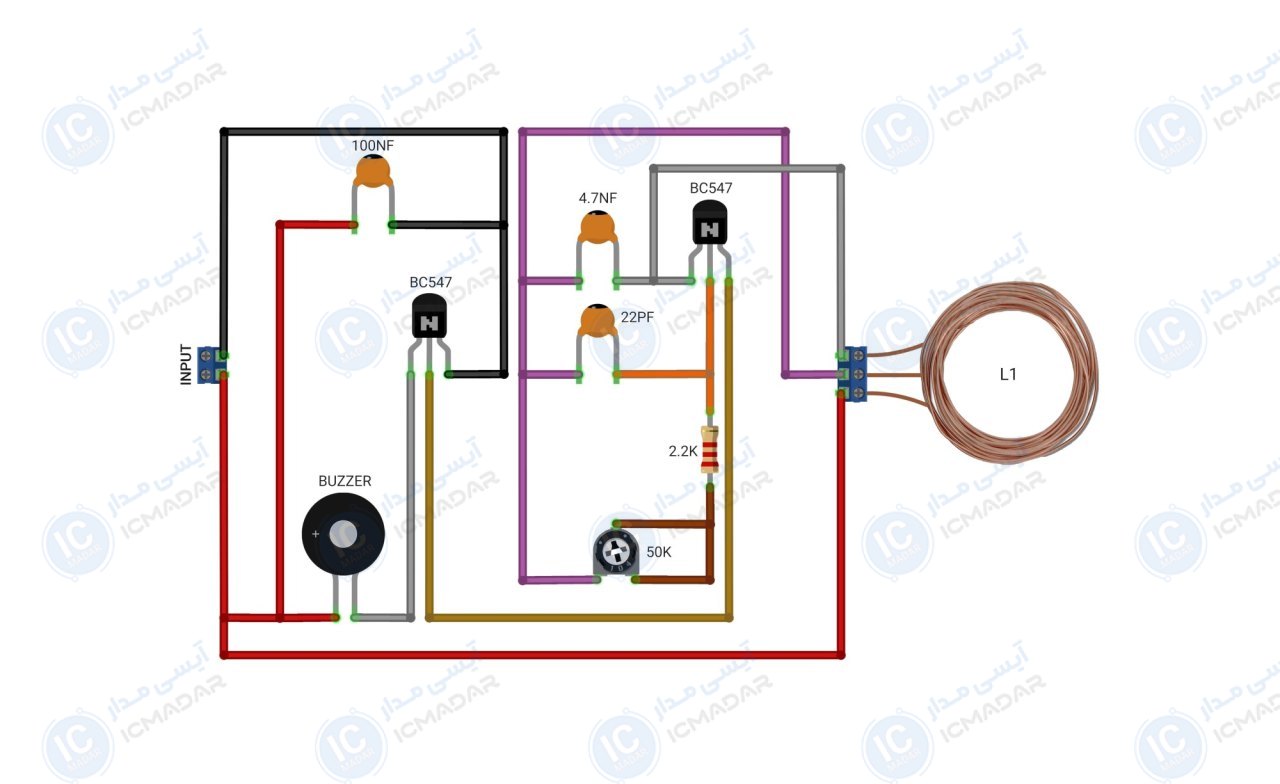

مدار پین پوینتر ساده
پیدا کردن محل فلزات | تشخیص هدفهای کوچک | کاربرد در کاوشهای بازرسی
توضیحات
رایگان تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مصرفی : 30 میلیآمپر
- • تعداد لوپ کاووش : تک کویل
- • محدوده تشخیص : چند سانتیمتر
- • قابلیت تنظیم حساسیت : دارد
- • نوع هشدار دهنده : بازر
- • نویزپذیری هنگام سنس : کم
- • پی سی بی : 25 در 30 میلیمتر
- • تعداد قطعات : 8 عدد
لیست قطعات
- ترانزیستور BC547 دو عدد
- خازن 100 نانو فاراد عدسی
- خازن 22 پیکو فاراد عدسی
- خازن 4.7 نانو فاراد عدسی
- مقاومت 2.2 کیلو اهم
- پتانسیومتر 50 کیلو اهم
- بازر 12 ولت
آشنایی با قطعات مدار
