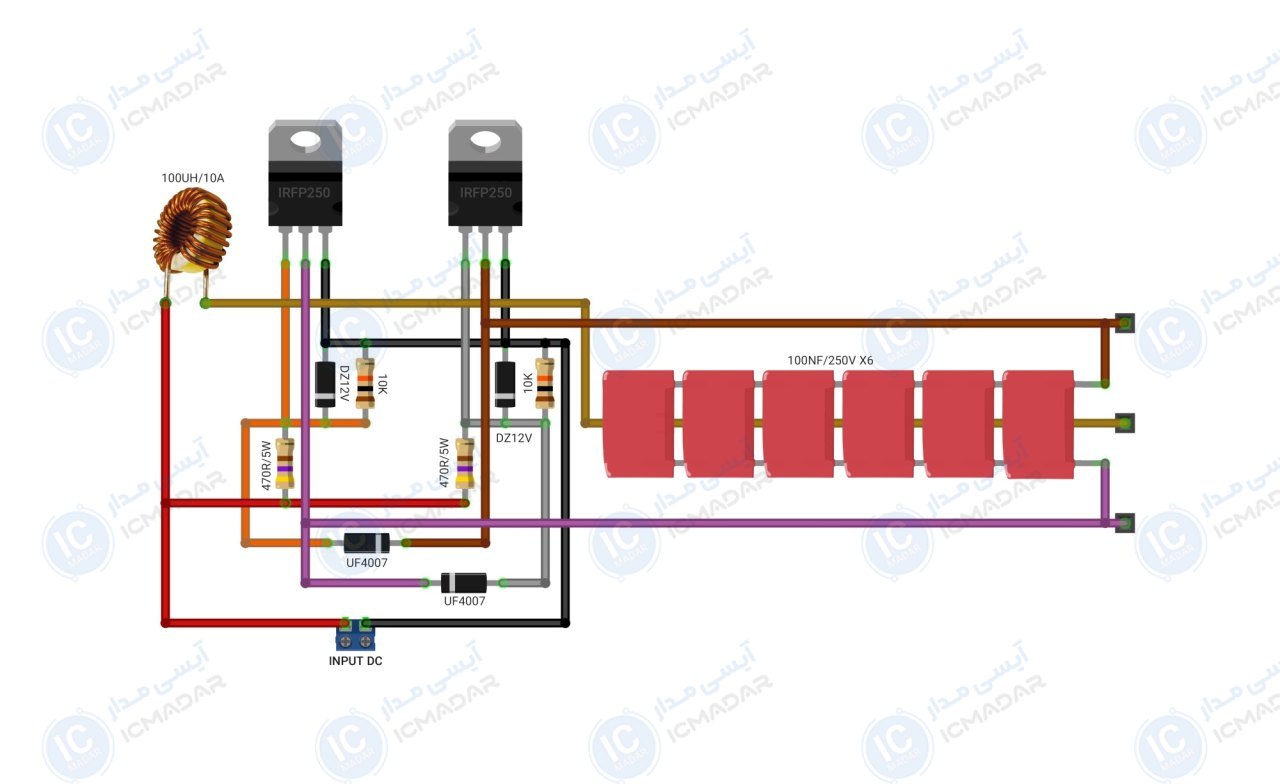

مدار کوره القایی 200 وات

مشخصات فنی

• • درایو قدرت : دو عدد ترانزیستور
• • ولتاژ تغذیه : 40-10 ولت
• • نوع ولتاژ ورودی : مستقیم
• • جریان مصرفی مورد نیاز : 15 آمپر
• • حدود توان خروجی : 200 وات
• • فرکانس کاری : 300 کیلوهرتز
• • کاربرد صنعتی : بله
• • بازدهی گرمایی : خیلی بالا
• • عملکرد ایمن : با خنک سازی
• • پی سی بی : 103 در 59 میلیمتر

لیست قطعات

• خازن 100 نانو فاراد 250 ولت شش عدد
• ماسفت IRFP250N دو عدد
• دیود زنر 1N4742 دو عدد
• مقاومت 470 اهم 5 وات دو عدد
• مقاومت 10 کیلو اهم دو عدد
• دیود UF4007 دو عدد
• سلف 10 آمپر 100 میکرو هانری
