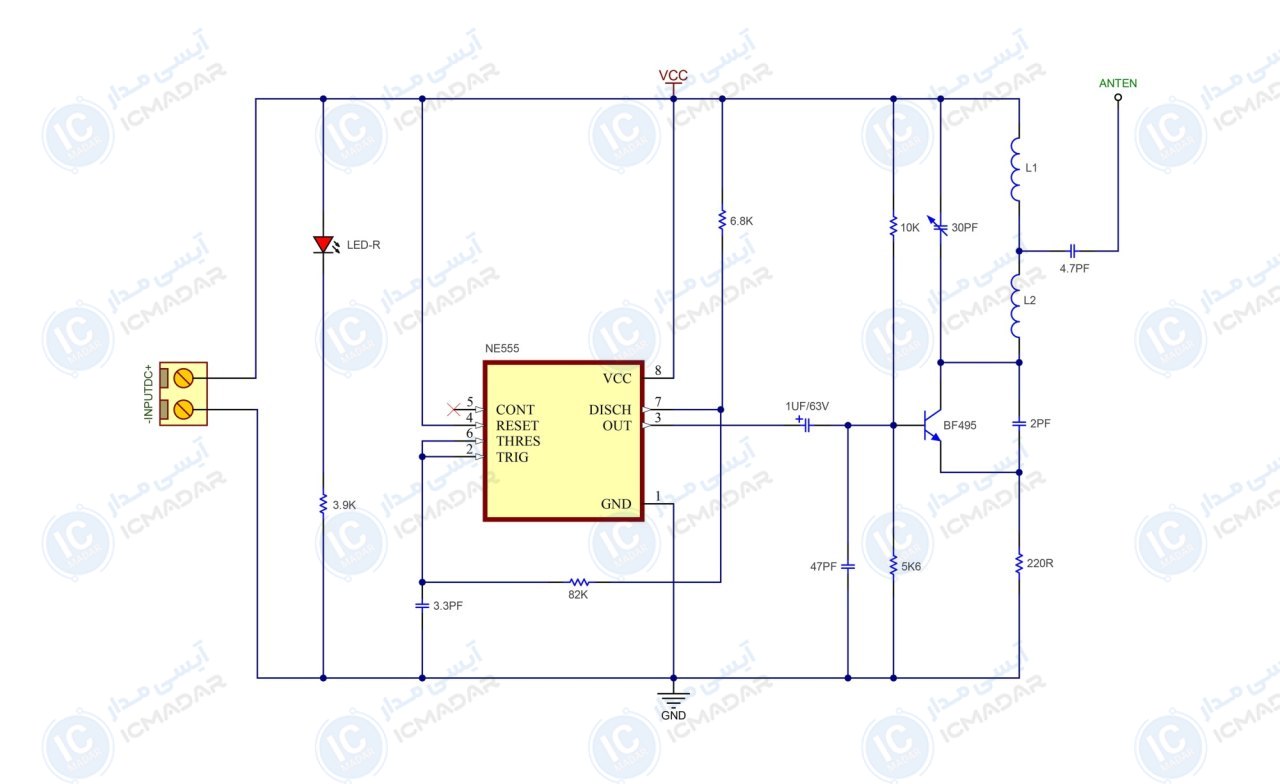

مدار مختل کننده آنتن موبایل
قطع آنتن موبایل در محدوده خاص| جلوگیری از مکالمه در محیطها | استفاده در پروژههای تحقیقاتی
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
مشخصات فنی
- • ولتاژ کاری : 9 تا 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 400 میلی آمپر
- • محیط پوشش دهی : یک اتاق
- • ویژگی : ایجاد اختلال در
- • در تمام اپراتور ها
- • تعداد آنتن : یک عدد
- • نشانگر ال ای دی : دارد
- • قابلیت تنظیم دستی : بله
- • کاربری : تقویت فرکانس
- • تعداد قطعات : 15 عدد
- • سطح تجربه : نیم حرفه ایی
لیست قطعات
- آیسی NE555
- ترانزیستور BF495
- مقاومت 82 کیلو اهم
- مقاومت 6.8 کیلو اهم
- مقاومت 10 کیلو اهم
- مقاومت 220 اهم
- مقاومت 5.6 کیلو اهم
- مقاومت 3.9 کیلو اهم
- خازن 1 میکرو فاراد 63 ولت
- خازن عدسی 3.3 پیکو فاراد
- خازن عدسی 47 پیکو فاراد
- خازن عدسی 2 پیکو فاراد
- خازن عدسی 4.7 پیکو فاراد
- خازن متغیر 30 پیکو فاراد
- ال ای دی قرمز مات

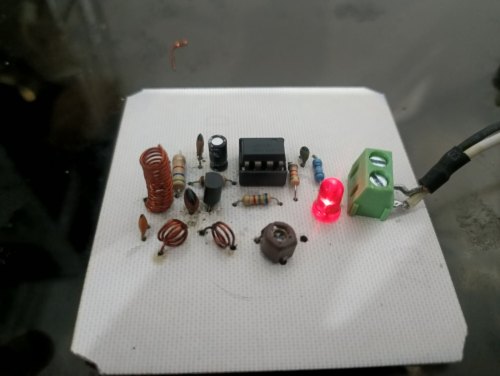

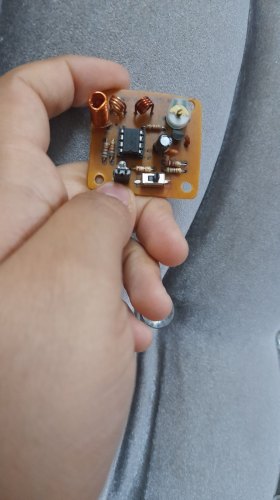

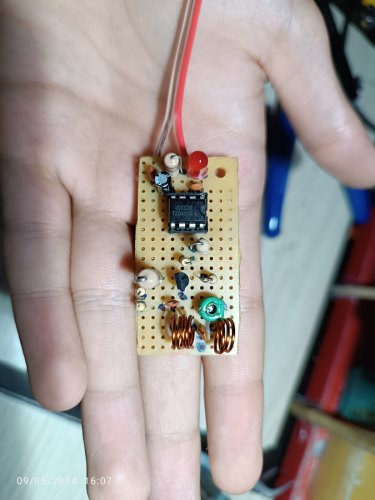

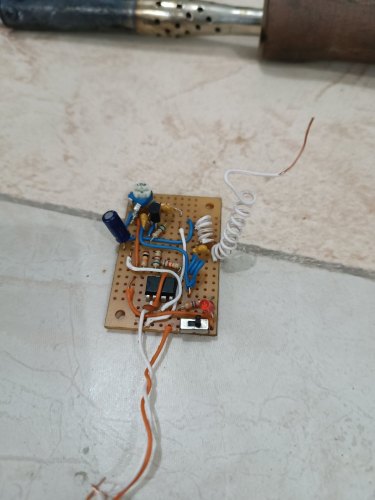

تا الان ۴ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
