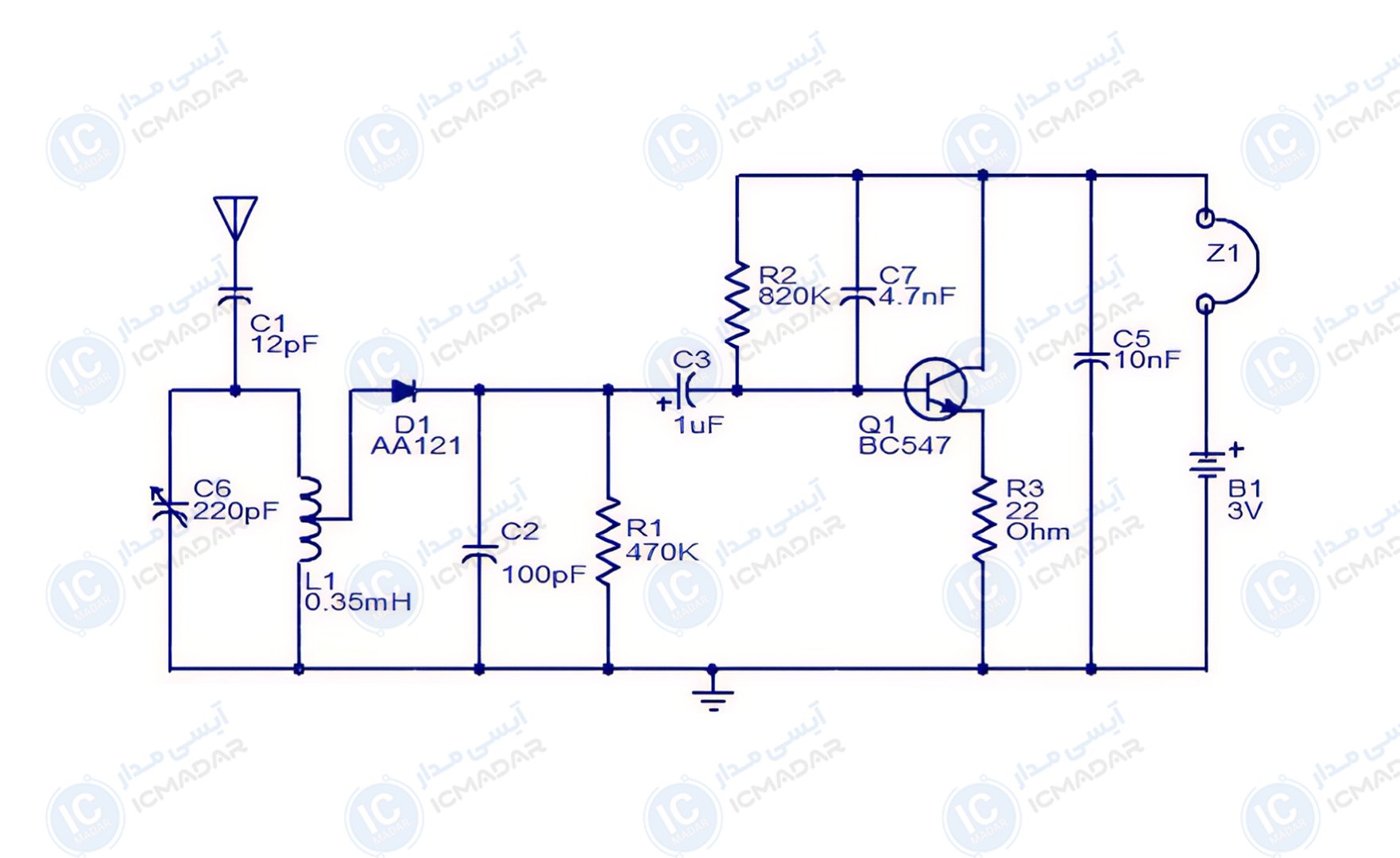

مدار رادیوی تک ترانزیستور
دریافت سیگنال رادیویی AM | پروژههای آموزشی الکترونیک | ساخت رادیوی ساده
غیررسمی
این مدار به صورت غیررسمی منتشر شده؛ برای تبدیل به یک پروژه رسمی و حرفهای، درخواست ارتقا ثبت کن
توضیحات
لیست قطعات
- ترانزیستور BC547
- دیود AA121
- سلف 0.35 میلیهانری
- خازن الکترولیت 1 میکروفاراد
- خازن عدسی 4.7 نانوفاراد
- خازن عدسی 10 نانوفاراد
- خازن عدسی 100 پیکوفاراد
- خازن متغیر 220 پیکوفاراد
- خازن عدسی 12 پیکوفاراد
- مقاومت 820 کیلواهم
- مقاومت 470 کیلواهم
- مقاومت 22 اهم
- هدفون با امپدانس بالا
- باتری 3 ولت
