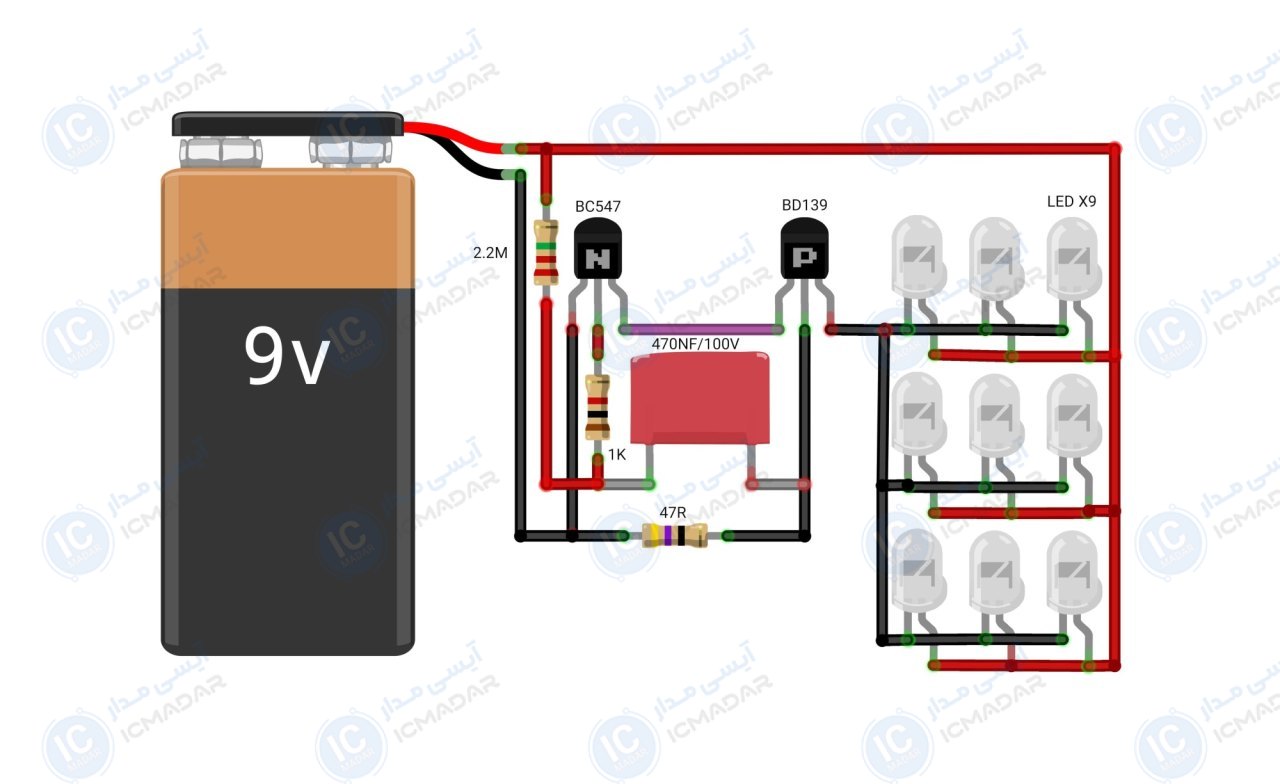

مدار فلاشر تبلیغاتی
ویترین مغازهها | تابلوهای تبلیغاتی | تبلیغات سیار
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه : 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مصرفی : حدود 70 میلیآمپر
- • تعداد ال ای دی : 9 عدد
- • توان مدار : کمتر از 1 وات
- • دوره کاری : با شارژ و دشارژ خازن
- • نویزپذیری : بسیار کم
- • محدوده دمای کاری: 0 تا 50 درجه
- • پی سی بی : 63 در 31 میلیمتر
- • تعداد قطعات : 16 عدد
لیست قطعات
- ال ای دی سفید 9 عدد
- خازن پلی استر 470 نانو فاراد 100 ولت
- ترانزیستور BD139
- ترانزیستور BC548
- مقاومت 2.2 مگا اهم
- مقاومت 1 کیلو اهم
- مقاومت 47 اهم
- فیش مادگی آداپتور
آشنایی با قطعات مدار
