مدار شب خواب هوشمند
نوردهی کم برای خواب راحت | استفاده تزئینی در کمدها | روشنایی پلهها در شب
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تغذیه : 220 ولت
- • نوع ولتاژ ورودی : متناوب
- • جریان مصرفی : 20 میلیآمپر
- • نوع سنسور نور : LDR
- • تعداد ال ای دی : 1 عدد
- • حداکثر توان : کمتر از 1 وات
- • فرکانس ورودی : 50/60 هرتز
- • زمان پاسخ به نور : فوری
- • پی سی بی : 72 در 29 میلیمتر
- • تعداد قطعات : 10 عدد

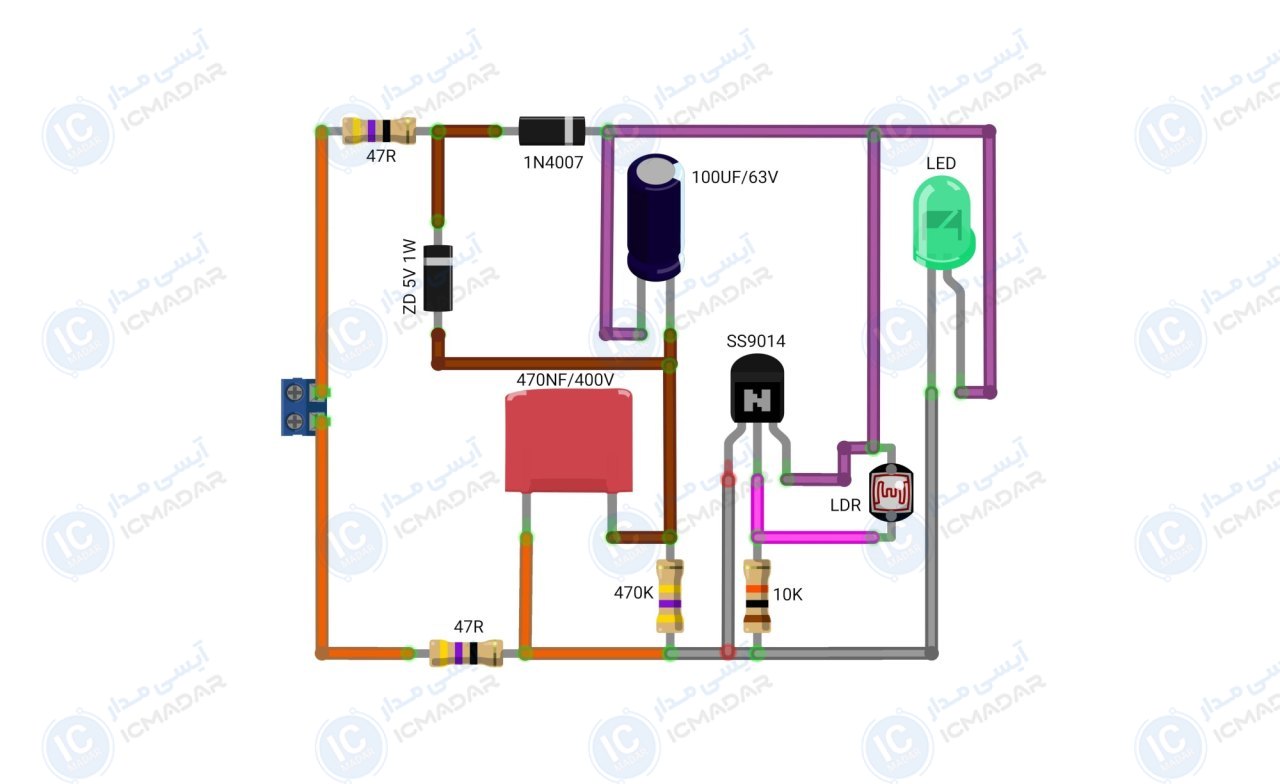

لیست قطعات
- سنسور فتوسل
- ترانزیستور SS9014
- دیود زنر 5 ولت
- دیود 1N4007
- خازن 470 نانو فاراد 400 ولت
- خازن 100 میکرو فاراد 63 ولت
- مقاومت 470 کیلو اهم
- مقاومت 10 کیلو اهم
- مقاومت 47 اهم دو عدد
- ال ای دی شفاف سبز
آشنایی با قطعات مدار
تو میتونی اولین سازنده باشی!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
تمام مدارات ارائه شده توسط تیم آیسی مدار طراحی و تولید شدهاند. هرگونه فروش یا بازنشر این محتوا در خارج از پلتفرم ممنوع بوده و پیگرد قانونی خواهد داشت.
.jpg)
.jpg)
