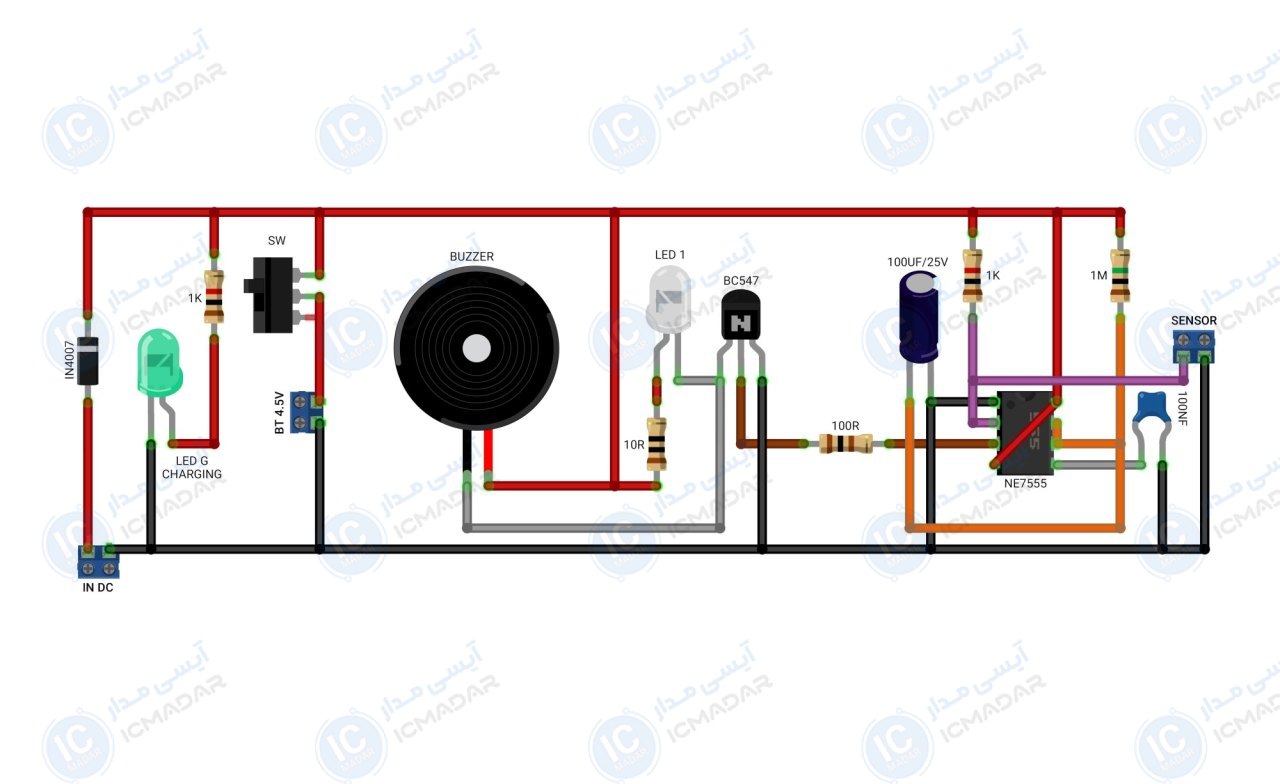

مدار دزدگیر لرزشی
دزدگیر برای خودرو | دزدگیر موتورسیکلت | سیستم هشدار درب خانه
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • ولتاژ کاری : 5 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 20 میلیآمپر
- • سنسور : ارتعاش 18015
- • نوع سنجش : حرکتی
- • هشدار دهنده : بازر
- • زمان فعالسازی: کمتر از 1 ثانیه
- • ویژگی : قابل شارژ کردن باطری
- • پی سی بی : 71 در 21 میلیمتر
- • تعداد قطعات : 11 عدد
لیست قطعات
- آیسی NE555
- سنسور ارتعاش 18015
- ترانزیستور BC547
- خازن 100 میکرو فاراد 25 ولت
- خازن 100 نانو فاراد عدسی
- مقاومت 1 مگا اهم
- مقاومت 1 کیلو اهم دو عدد
- مقاومت 10 اهم
- مقاومت 100 اهم
- ال ای دی آبی مات
- بازر 5 ولت
آشنایی با قطعات مدار
