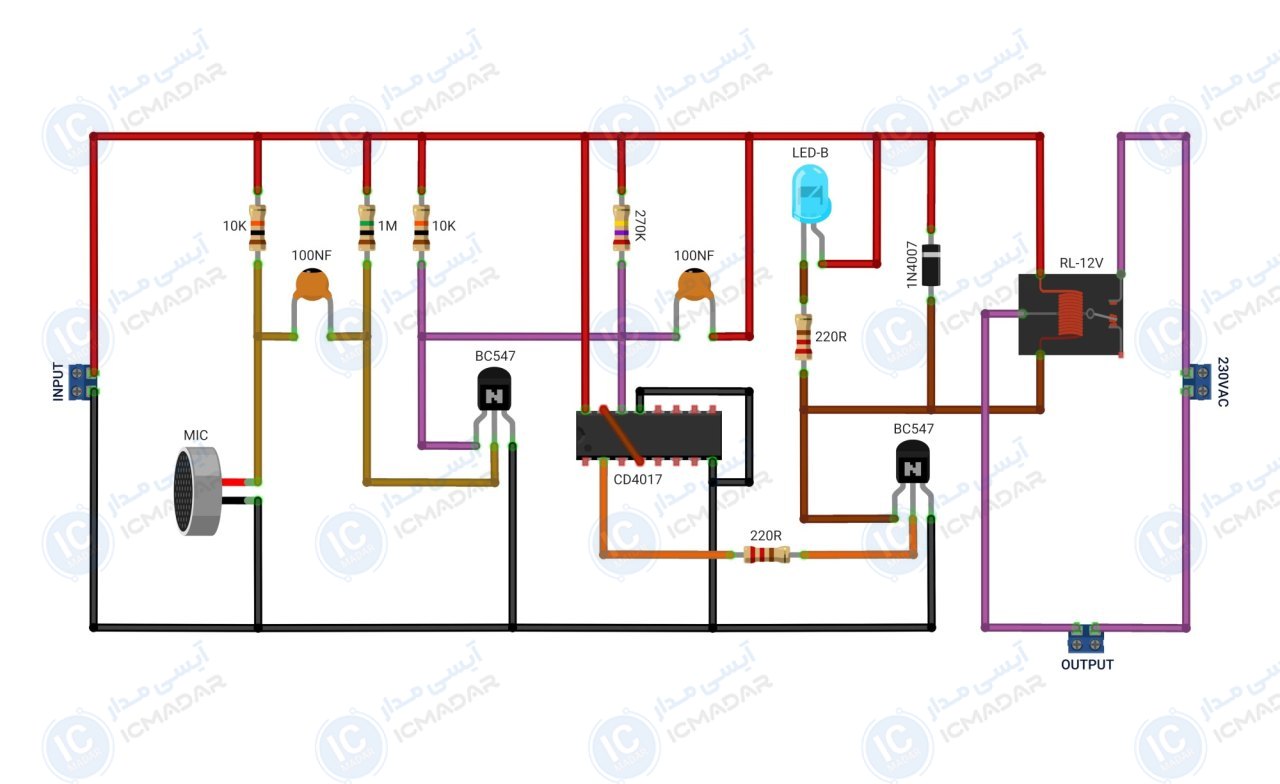

مدار روشن کردن وسایل با کف زدن
کنترل لوازم در خانههای هوشمند | پروژههای سرگرمی و آموزشی | استفاده در تئاتر و نمایشگاه
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : CD4017
- • ولتاژ کاری : 12 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مورد نیاز : 100 میلی آمپر
- • نشانگر : ال ای دی
- • تعداد پالس ورودی : قابل تغییر
- • مناسب دستگاههای AC : بله
- • خروجی مدار : سوئیچینگ رله
- • پی سی بی : 52 در 52 میلیمتر
- • تعداد قطعات : 16 عدد
لیست قطعات
- میکروفون
- آیسی CD4017
- ترانزیستور BC547 دو عدد
- ال ای دی مات قرمز 5 میلی متر
- دیود 1N4007
- خازن 100 نانو فاراد عدسی دو عدد
- رله 12 ولت 7 آمپر
- مقاومت 10 کیلو اهم دو عدد
- مقاومت 1 کیلو اهم
- مقاومت 1 مگا اهم
- مقاومت 220 اهم دو عدد
- مقاومت 270 کیلو اهم
آشنایی با قطعات مدار

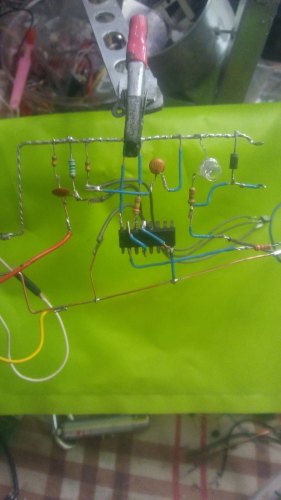

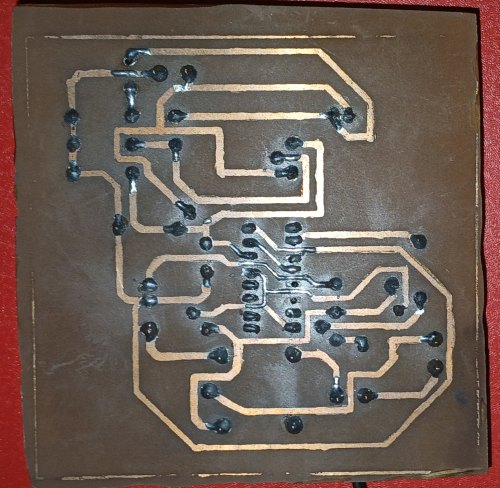

تا الان ۲ نفر این پروژه رو ساختند!
تو هم پروژهاتو رو نشون بده!
اگه پروژه رو ساختی به اشتراک بزار و اعتبار هدیه بگیر
