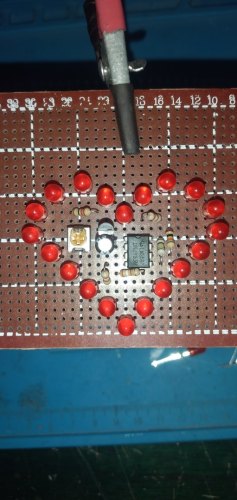

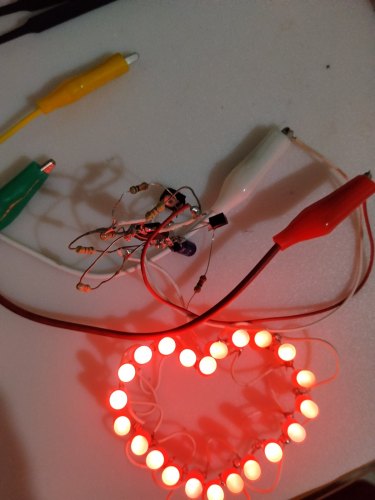

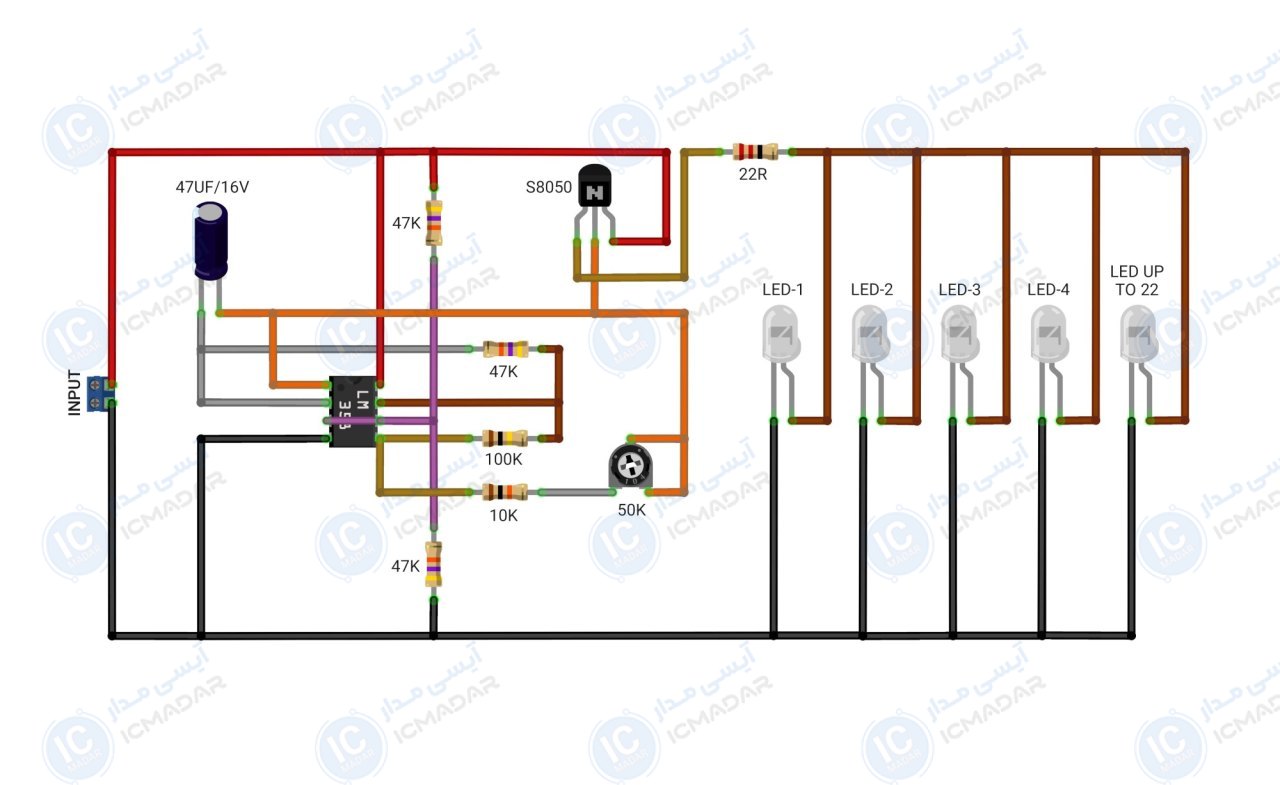

مدار قلب الکترونیک

مشخصات فنی

• • تراشه : LM358
• • ورودی تغذیه : 6 تا 4 ولت
• • نوع ورودی : مستقیم
• • تعداد ال ای دی : 22 عدد
• • جریان مصرفی : 200 میلی‌آمپر
• • شکل طراحی مدار : قلب
• • استفاده طولانی‌مدت : بله
• • مصرف انرژی : بسیار کم
• • پی سی بی : _
• • تعداد قطعات : 26 عدد

لیست قطعات

• آیسی LM358
• ترانزیستور S8050
• خازن 47 میکرو فاراد 16 ولت
• پتانسیومتر 50 کیلو ام
• مقاومت 100 کیلو اهم
• مقاومت 47 کیلو اهم سه عددد
• مقاومت 10 کیلو اهم
• مقاومت 22 اهم
• ال ای دی 22 عدد
