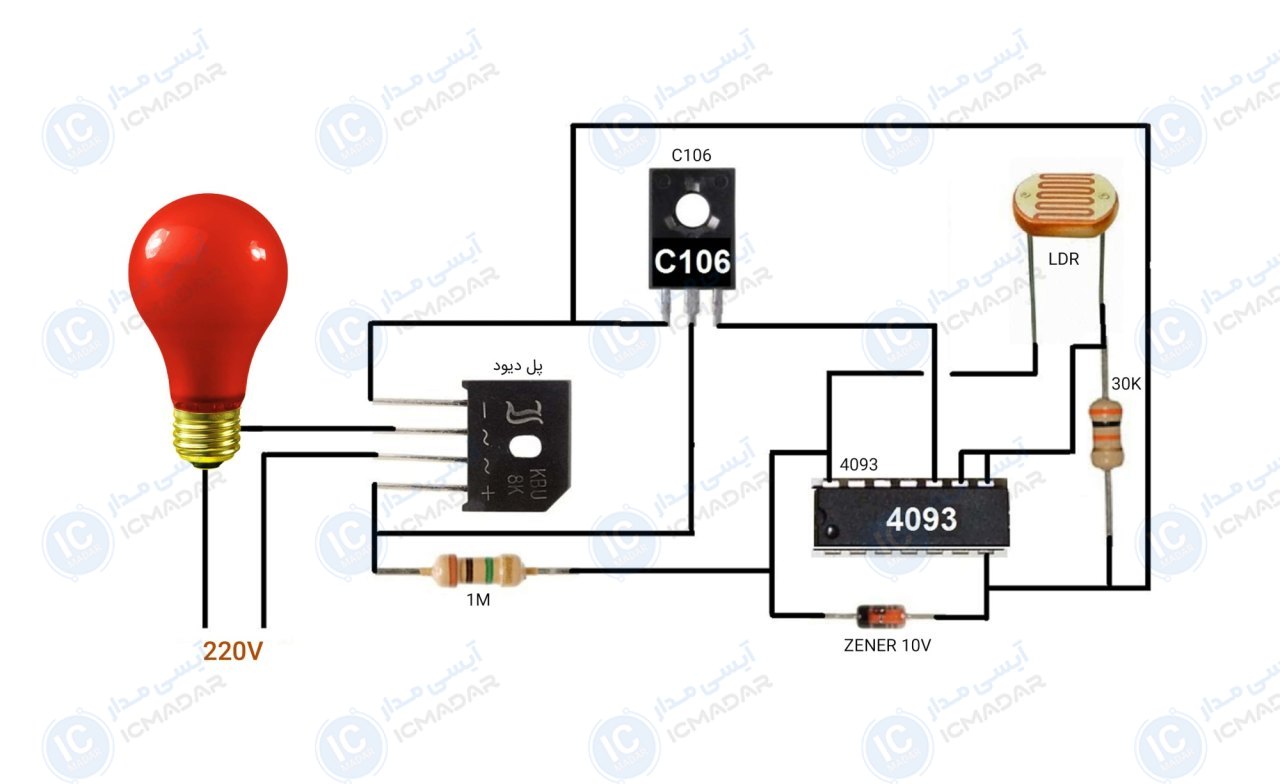

مدار فتوسل بدون رله
روشنایی خودکار چراغهای حیاط | چراغهای سقفی هوشمند | چراغ خوابهای هوشمند
توضیحات
رایگان تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : CD4093
- • ولتاژ ورودی : 230 ولت
- • نوع ورودی : متناوب
- • توان پشتیبانی : کمتر از 50 وات
- • کنترل حساسیت نور : LDR
- • خروجی : تک کانال
- • دمای عملیاتی : 10 تا 40 درجه
- • مصرف توان داخلی : کمتر از 5 وات
- • پی سی بی : 66 در 32 میلیمتر
- • تعداد قطعات : 7 عدد
لیست قطعات
- آیسی CD4093
- تریستور C106
- فتوسل 5 میلی متر
- پل دیود 8 آمپر 800 ولت
- دیود زنر 10 ولت 1N4740
- مقاومت 30 کیلو اهم
- مقاومت 1 مگا اهم
آشنایی با قطعات مدار

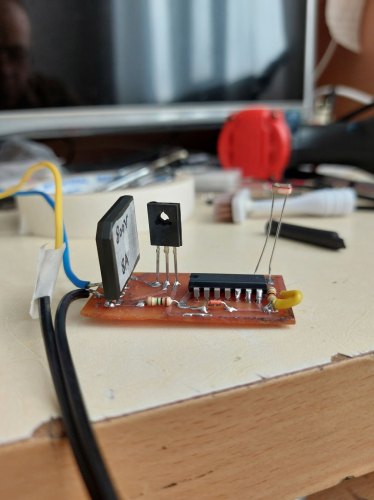

یک نفر این پروژه رو ساخته!
