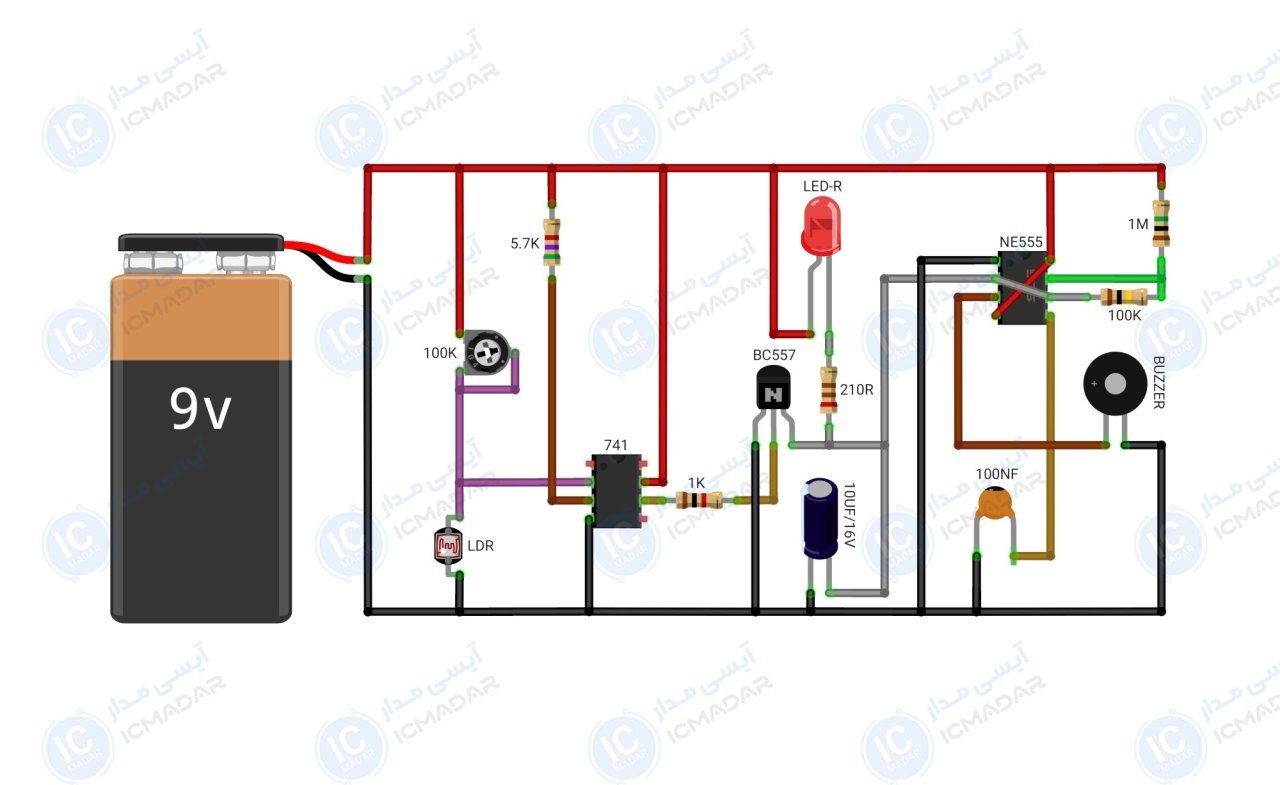

مدار هشدار هوشمند مانع
تشخیص موانع در رباتها | سیستمهای هشدار هوشمند | کنترل هوشمند دربها
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • نوع تایمر : NE555
- • ولتاژ کاری : 9 ولت
- • نوع ولتاژ ورودی : مستقیم
- • جریان مصرفی : 100 میلی آمپر
- • حسگر تشخیص : LDR
- • نوع عملکرد : نور
- • هشدار دهنده : صوتی
- • تنظیم حساسیت : دارد
- • کاربری : 71 در 24 میلیمتر
- • تعداد قطعات : 14 عدد
لیست قطعات
- آیسی NE555
- آیسی UA741CP
- سنسور فتوسل
- پتانسیومتر 100 کیلو اهم
- مقاومت 5.7 یا 5.6 کیلو اهم
- مقاومت 1 کیلو اهم
- ترانزیستور BC557
- خازن 100 نانو فاراد عدسی
- خازن 10 میکرو فاراد 16 ولت
- مقاومت 100 کیلو اهم
- مقاومت 1 مگا اهم
- مقاومت 210 اهم
- ال ای دی مات سبز
- بازر 12 ولت
آشنایی با قطعات مدار
