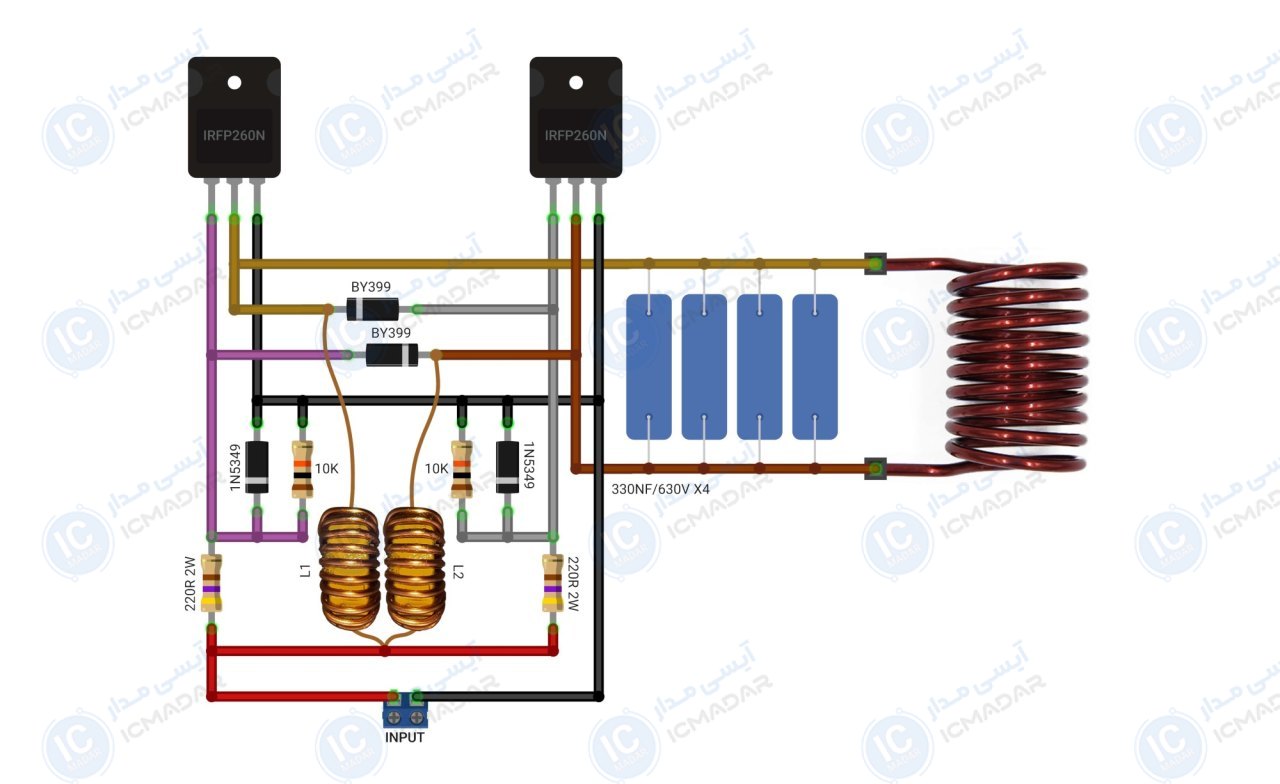

مدار کوره القایی 1000 وات

مشخصات فنی

• • ولتاژ تغذیه : 12 تا 40 ولت
• • نوع ورودی : مستقیم
• • توان خروجی : 1000 وات
• • جریان موردنیاز : 7 تا 30 آمپر
• • فرکانس کاری : 30 تا 50 کیلوهرتز
• • راندمان انرژی : بالا (حدود 90٪)
• • مصرف در حالت آماده‌به‌کار : کم
• • نوع گرمایش : القایی
• • پی سی بی : 105 در 70 میلیمتر
• • تعداد قطعات : 14 عدد

لیست قطعات

• ماسفت IRF260N دو عدد
• دیود BY399 دو عدد
• دیود 1N5349 دو عدد
• مقاومت 220 اهم 2 وات دو عدد
• مقاومت 10 کیلو اهم دو عدد
• خازن 330 نانو فاراد 630 ولت چهار عدد
