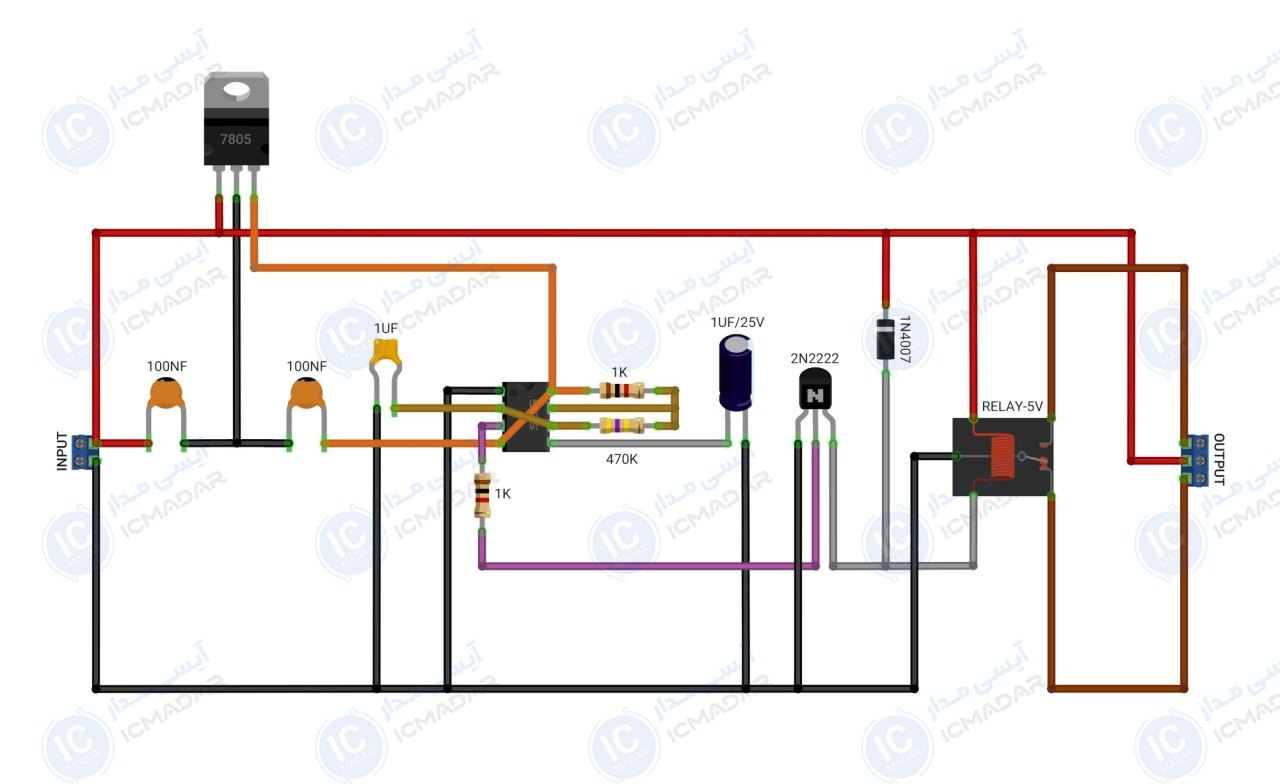

مدار فلاشر 24 ولت
هشداردهنده در محیط ها | سیستمهای تبلیغاتی چشمکزن | علامتگذاری محدوده خطر
توضیحات
تحلیل تخصصی مدار رو یاد بگیرمشخصات فنی
- • تراشه : NE555
- • تغذیه : 24 ولت
- • نوع ولتاژ ورودی : مستقیم
- • تعداد لامپ : 2 عدد
- • نوع لامپ : رشتهای 24 ولت
- • پایداری مدار : بالا
- • ویژگی : چشمک زن
- • خروجی : متناوب روشن/خاموش
- • پی سی بی : 47 در 47 میلمتر
- • تعداد قطعات : 12 عدد
لیست قطعات
- آیسی NE555
- رگلاتور 7805
- خارن 100 نانو فاراد دو عدد
- خازن 1 میکروفاراد مولتی لایر
- مقاومت 1 کیلو اهم دو عدد
- خازن 10 میکرو فاراد 50 ولت
- دیود 1N4007
- ترانزیستور 2N2222
- مقاومت 470 کیلو اهم
- رله 5 ولت
